Изменения в описание типа на преобразователи измерительные многофункциональные программируемые «Энергия-ТМ»

Преобразователи измерительные многофункциональные программируемые «Энергия-ТМ» (в дальнейшем - преобразователи «Энергия-ТМ») предназначены для преобразований постоянного тока, частоты, количества импульсов, сопротивления в значения измеряемой физической величины, а также для измерений: тепловой энергии, массового расхода и массы теплоносителя в водяных и паровых системах теплоснабжения; объемного расхода и объема газа, сжатого воздуха при рабочих и стандартных условиях в системах газоснабжения, а также измерений времени.

Конструкция преобразователей «Энергия-ТМ» представляет собой микропроцессорные устройства, выполненные в виде автономных блоков, предназначенных для крепления на щитах и панелях. В нижней части блоков расположены клеммные колодки для внешних подключений. Колодки закрываются отдельной крышкой.

Принцип действия преобразователей «Энергия-ТМ» заключается в следующем.

Сигналы, поступающие от первичных измерительных преобразователей (ПИП), преобразуются в цифровой код, используемый для обработки и преобразований в единицы измеряемых физических величин. По программе в микропроцессоре, используя измеренные значения и массив исходных данных, введенных при конфигурировании преобразователя, производятся вычисления:

• - расхода, массы, объёма, тепловой энергии, значений физических величин (плотность, динамическая вязкость, показатель адиабаты, коэффициенты расширения и сжимаемости, энтальпия и т.д.) энергоносителей;

• - расхода, объема и массы насыщенного водяного пара с возможностью вычисления давления по измеренному значению температуры или температуры по измеренному значению давления на линии насыщения.

Преобразователи «Энергия-ТМ» в процессе измерений могут производить автоматический расчёт доверительных границ суммарной относительной погрешности измерений расхода физических сред.

Измеренные и вычисленные значения записываются в энергонезависимую память и, при отключении питания, хранятся без ограничения времени.

Общий вид преобразователей, схема пломбировки от несанкционированного доступа, обозначение мест для нанесения оттисков и размещения пломбировочных наклеек приведены на рисунке 1.

Встроенное программное обеспечение преобразователей «Энергия-ТМ» метрологически значимое, реализовано в виде единого модуля и хранится в энергонезависимой памяти, программируемой при выпуске из производства. Программное обеспечение преобразователей логически разделено на процессы и драйверы, которые работают с разделением времени под управлением подпрограммы переключения процессов.

Структура программного обеспечения:

• - подпрограмма переключения процессов;

• - драйвер часов реального времени;

• - драйвер энергонезависимой памяти;

• - процесс, обеспечивающий измерение и работу с АЦП;

• - драйвер клавиатуры;

• - процесс интерфейса оператора, обеспечивает работу с ЖК-индикатором;

• - процесс, обеспечивающий расчёт выходных данных;

• - процесс, обеспечивающий доступ к измеренным и накопленным данным;

• -  драйверы интерфейсов: RS-232C, RS-485, полудуплексной линии связи, симплексной линии связи, принтера.

  Наклейка пломбировочная



  Г

  А-А



  Б-Б



  В-В



  Вариант пломбирования металлическими пломбами

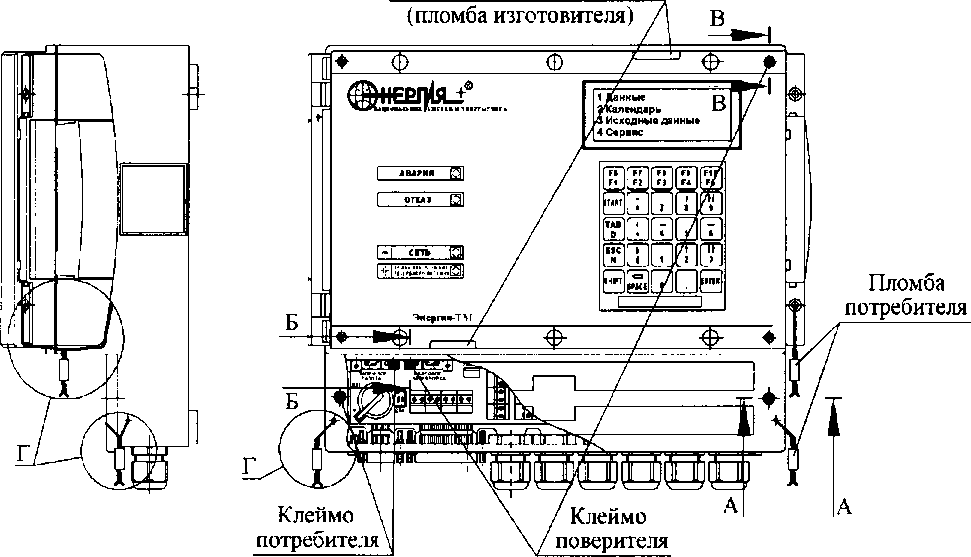

Рисунок 1 - Общий вид преобразователя «Энергия-ТМ» и схема пломбировки от несанкционированного доступа

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Защита программного обеспечения от непреднамеренных и преднамеренных

изменений соответствует уровню высокий по Р 50.2.077-2014.

Диапазоны измерений:

• - массы среды от 0 до 1'10⁶ т;

• - объёма среды от 0 до 1 • 10⁹ м³;

• - количества тепловой энергии от 0 до 1*10⁶ Гкал.

Диапазоны измерений расхода физических сред и расхода тепловой энергии приведены в таблице 2.

Таблица 2

*Приведенный к стандартным условиям.

Диапазоны измерений температуры, давления и перепада давления измеряемой среды приведены в таблице 3.

Таблица 3

Пределы допускаемой основной приведённой погрешности преобразований выходного тока ПИП (у_вхо _а) в диапазонах измерений (0 - 5), (0 - 20), (4 - 20) мА, а также частоты выходного напряжения ПИП (у_вх ч) в диапазоне измерений (1 - 5000) Гц составляют ± 0,1 % от нормирующего значения, равного Х_тах - Х_т;_п,

где Х_тах - максимальное значение, соответствующее току I_max или частоте f_max;

X_min - минимальное значение, соответствующее току I_mi_n или частоте f_mi_n.

Пределы допускаемой абсолютной погрешности преобразований количества импульсов с максимальной частотой следования 50 Гц в значения измеряемой физической величины (Л_{вх и}) вычисляют по формуле

вх и

Пределы допускаемой основной абсолютной погрешности преобразований сопротивления с номинальным сопротивлением 50, 100 Ом в значения измеряемой температуры (A_bxotc) вычисляют по формуле

Л.Х0ТС =±(°>^{3 +} 0,0006- |t|)  °C,

где 111 - абсолютное значение температуры, °C.

Пределы допускаемой относительной погрешности вычислений (8в, %) расхода, объема и массы физических сред и количества тепловой энергии преобразователем в диапазоне измерений в зависимости от метода измерений приведены в таблице 4.

Таблица 4

Пределы допускаемой основной абсолютной погрешности преобразователя при измерении интервалов времени (ДТо) составляют ± 0,5 с/сут.

Пределы допускаемой дополнительной погрешности преобразований тока (у_{д вх а}), сопротивления термопреобразователей (Д_{д вх} тс) в значения измеряемой физической величины, при измерении времени (ДТд) вызванной отклонением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего диапазона температур на каждый 1 °C изменения температуры вычисляют по формулам

Удвха = ± °>°5-Y_BXo_a-4t

Ад вхТС ⁼ ±     • Д_вхОтс At

АТ_Д = ± 0,15 ДТ₀ • At

где Увхо а - пределы допускаемой основной приведённой погрешности преобразований тока в значения измеряемой физической величины, %;

Лвхо тс - пределы допускаемой основной абсолютной погрешности преобразований сопротивления термопреобразователей в значения измеряемой температуры, °C;

АТо - пределы допускаемой основной абсолютной погрешности преобразователя при измерении интервалов времени, с/сут;

At - отклонение температуры окружающего воздуха (t_0Kp) от температуры (20 ± 5) °C определяется по формулам

At = to_Kp - 25 °C для to_Kp > 25 °C;

At=15°C-to_Kp дляЪкр< 15 °C.

Потребляемая мощность при питании от однофазной сети переменного тока напряжением (220 ± 44) В и частотой (50 ± 1) Гц не более 8 В-А.

Габаритные размеры не более 330x290x130 мм.

Масса не более 3 кг.

Среднее время наработки на отказ - 100000 ч.

Средний срок службы преобразователей «Энергия-ТМ» - 12 лет.

Нормальные условия применения:

• - температура окружающего воздуха (20 ± 5) °C;

• - относительная влажность окружающего воздуха от 30 до 80 %;

• - атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);

• - напряжение питающей сети (220 ± 44) В;

• - частота питающей сети (50 ± 1) Гц.

Рабочие условия применения:

• - температура окружающей среды от минус 10 до плюс 55 °C;

• - относительная влажность воздуха 90 % при 35 °C;

• - атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);

• - напряжение питающей сети (220 ± 44) В;

• - частота питающей сети (50 ± 1) Гц.

наносится с помощью принтера на титульные листы (место нанесения - вверху, справа) эксплуатационной документации преобразователей «Энергия-ТМ».

Комплект поставки преобразователей «Энергия-ТМ» в соответствии с таблицей 5.

Таблица 5

осуществляется по документу НЕКМ.426489.011 МП «Преобразователь измерительный многофункциональный программируемый «Энергия-ТМ». Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» с изм. № 1 от 28.11.2014 и изм. № 2 от 1.07.2016.

Рекомендуемые основные средства поверки:

• - пробойная установка У ПУ-10.

• - мегаомметр Ф4101. Класс точности 2,5;

• - прибор для поверки вольтметров дифференциальный В1-12. Пределы допускаемой основной погрешности установки калиброванных токов:

а) на поддиапазоне 10 мА ± (1,5-IO^-Ir + 0,1 мкА);

б) на поддиапазоне 100 мА ± (2,5-10^-4-^ + 1 мкА);

• - генератор ГЗ-110. Пределы допускаемой основной погрешности установки частоты ± (3-10'⁷ -f) Гц, нестабильность частоты в дискретных точках ± (5-10'⁹ -f) Гц (за 15 мин);

• - магазин сопротивлений Р4831. Класс точности 0,02/2* 10'⁶;

• - транзистор КТ315А, Uio~25 В, Рктах⁼150 мВт, Ь21э > 20;

• - резистор С2-23, 0,25 Вт, 200 Ом ± 10%;

• - резистор С2-23, 0,25 Вт, 10 кОм ± 10%;

• -  частотомер электронно-счетный 43-84. Пределы допускаемой основной относительной погрешности измерений периода (5т) вычисляется по формуле

где 5о - относительная погрешность по частоте встроенного опорного генератора равна ± 5-10‘⁸;

п - число усредняемых периодов входного сигнала (УСРЕДН);

То - период меток частотомера (МЕТКИ ВРЕМЕНИ), с;

Тх - измеряемый период, с.

Знак поверки наноситься на свидетельство о поверке и на сами преобразователи «Энергия-ТМ» в виде оттиска клейма на специальную мастику в местах пломбировки в соответствии с рисунком 1.

Преобразователь измерительный многофункциональный программируемый «Энергия-ТМ». Методика измерений расхода и тепловой энергии с использованием преобразователя «Энергия-ТМ». НЭКМ.426489.011 МИ. Регистрационный номер в Федеральном реестре методик измерений ФР.1.29.2011.10345.

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным многофункциональным программируемым «Энергия-ТМ»

• 1 ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

• 2 ГОСТ Р 8.740-2011. Государственная система обеспечения единства измерений. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков.

• 3 ГОСТ 8.586.(1-5) - 2005 ГСИ РФ. «Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств».

Общество с ограниченной ответственностью научно-техническое предприятие «Энергоконтроль» (ООО НТП «Энергоконтроль»), ИНН 5838041477.

Адрес: 442963, г. Заречный, Пензенской обл., ул. Ленина, 4а.

Тел. (8412) 61-39-82. Факс (8412) 61-39-83

E-mail: kontrol@kontrol.e4u.ru
