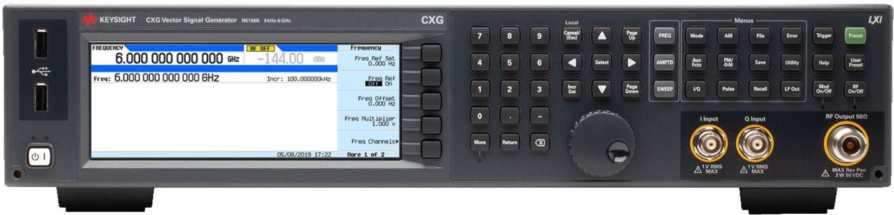

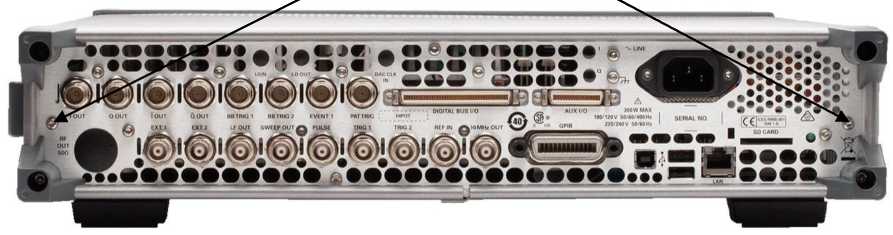

Опция

Функциональное назначение

503

Частотный диапазон от 9 кГц до 3 ГГц

506

Частотный диапазон от 9 кГц до 6 ГГц

653

Внутренний генератор модулирующего сигнала (полоса ПЧ 60 МГц, память 32 Мегавыборки)

655

Расширение полосы внутреннего генератора модулирующего сигнала (полоса ПЧ 120 МГц, память 32 Мегавыборки)

Опция

Функциональное назначение

022

Расширение памяти внутреннего генератора модулирующего сигнала (с 32 до 512 Мегавыборок)

303

Многофункциональный генератор

UNT

Амплитудная, частотная и фазовая модуляция

UNW

Модуляция короткими импульсами

009

Внутренний твердотельный накопитель

1ER

Вход опорного сигнала (1 - 50 ГГц)

N5180320B

Генератор импульсных последовательностей

N5180403B

Калиброванный генератор белого гауссовского шума (AWGN)

N5180430B

Многотоновый и двухтоновый сигнал

N5180431B

Заказная цифровая модуляция

N7600EMBC

Генерирование сигналов по стандартам W-CDMA/HSPA+

N7601EMBC

Генерирование сигналов по стандартам CDMA2000/1xEV-DO

N7602EMBC

Генерирование сигналов по стандартам GSM/EDGE/Evo

N7605EMBC

Генерирование сигналов затухания в реальном времени

N7606EMBC

Генерирование сигналов по стандартам Bluetooth

N7607EMBC

Генерирование сигналов по стандартам профилей радаров DFS

N7608EMBC/

N7608APPC

Генерирование сигналов произвольных модуляций

N7609EMBC

Генерирование сигналов глобальных навигационных спутниковых систем

N7610EMBC

Генерирование сигналов Интернета вещей

N7611EMBC

Генерирование сигналов по стандартам радиовещания

N7612EMBC

Генерирование сигналов по стандартам TD-SCDMA/HSPA

N7614EMBC

Генерирование сигналов для тестирования усилителей мощности

N7615EMBC

Генерирование сигналов по стандартам MobileWiMAX

N7617EMBC

Генерирование сигналов по стандартам WLAN 802.11

N7620B

Генерирование радиоимпульсов

N7621B

Генерирование многотоновых сигналов

N7623EMBC

Генерирование сигналов цифрового телевидения

N7624EMBC

Генерирование сигналов по стандартам LTE/LTE-Advanced/ LTE-Advanced

Pro FDD

N7625EMBC

Генерирование сигналов по стандартам LTE/LTE-Advanced TDD

N7630EMBC/

N7630APPC

Генерирование сигналов по стандартам Pre-5G

N7631EMBC/

N7631APPC

Генерирование сигналов по стандартам 5GNR

N7637EMBC/

N7637APPC

Генерирование сигналов по стандартам WLAN 802.11ad/ay

N7640EMBC/

N7640APPC

Генерирование сигналов по стандартам LMR

N7650B

Генерирование пакетов Waveform License

Наименование характеристики

Значение

Диапазон частот, кГц опция 503 опция 506

от 9 до 3-10⁶

от 9 до 6- 10⁶

Полосы частот

Диапазон частот, МГц

N¹⁾

1

от 9- 10^-3до 5 включ.

1 (цифровой синтезатор)

1

св. 5 до 250 включ.

1

2

св. 250 до 375включ.

0,25

3

св. 375 до 750 включ.

0,5

4

св. 750 до 1500 включ.

1

5

св. 1500 до 3000,001 включ.

2

6

св. 3000,001 до 6000 включ.

4

Дискретность установки частоты, Гц

0,001

Пределы допускаемой относительной погрешности установки частоты

±2,14-10^-6

Максимальный уровень выходной мощности в диапазоне частот, дБм²⁾, не менее

от 9 кГц до 10 МГц включ.

св. 10 МГц до 3 ГГц включ.

св. 3 ГГц до 6 ГГц

+1

+1

+1

3

8

16

Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, дБ

св. 100 кГц до 5 МГц включ.

св. 5 МГц до 3 ГГц включ.

св. 3 ГГц до 6 ГГц включ.

от плюс 18 до минус 60 дБм включ.

менее минус 60 до минус 100 дБм

±0,8

±0,6

±0,6

±0,9

±0,8

±1,1

Уровень гармонических составляющих относительно основного немодулированного сигнала (уровень сигнала менее плюс 4 дБм) в диапазоне частот от 9 кГц до 3 ГГц, дБ, не более

-35

Уровень негармонических составляющих относительно основного немодулированного сигнала (отстройка от несущей более 10 кГц), дБн³⁾, не более в диапазоне частот

от 5 до 250 МГц включ.

св. 250 до 750 МГц включ.

св. 750 МГц до 1,5 ГГц включ.

св. 1,5 до 3 ГГц включ.

св. 3 до 6 ГГц включ.

-75

-75

-72

-66

-60

Максимальное значение девиации в режиме частотной модуляции, МГ ц

N•10

Дискретность установки девиации частоты, Г ц

2,5-10^-4 -Гдев ⁴⁾ или 1

Пределы допускаемой абсолютной погрешности установки девиации частоты (частота модулирующего сигнала 1 кГц, девиация менее N-50 кГц)

±(240’²^дев+20)

Частотная характеристика (3 дБ) при установках полосы пропускания, МГц

нормальная широкополосная

от 0 до 1

от 0 до 4

Наименование характеристики

Значение

Максимальное значение девиации фазы в режиме фазовой модуляции, при установках полосы пропускания, рад, не менее

нормальная

широкополосная

N • 5 N • 0,5

Дискретность установки девиации фазы, рад

1^10^-3 • Дф ⁵⁾

Максимальная глубина коэффициента амплитудной модуляций (Кам) ⁶⁾, %, не менее

100

Дискретность установки Кам

0,1 %

Пределы допускаемой погрешности установки

КАм (частота модуляции 1 кГц, КАм менее    80

%), %

менее 5 мГц

св.5 мГц включ. до 2 ГГц включ.

св. 2 до 3 ГГц включ.

±(0,015 • Кам + 1)

±(0,03 • Кам + 1) ±(0,05 • Кам + 1)

Длительность нарастания и спада импульса, нс, не более

10

минимальная длительность импульса, мкс АРУ включена

АРУ выключена

2

0,02

• ¹⁾ N - показатель, используемый для облегчения поиска определённой характеристики.

• ²⁾ дБм - дБ относительно 1 мВт.

• ³⁾ дБн - децибел по отношению к величине несущей.

• ⁴⁾ Сев - установленное значение девиации частоты, Гц.

• ⁵⁾ Дф - значение установленной девиации фазы, рад.

• ⁶⁾ Кам - коэффициент амплитудной модуляции.

Характеристика

Значение

Номинальные параметры сети питания переменного тока

от 220 до 240 В

частотой 50 Гц, В

Потребляемая мощность, В^А, не более

300

Габаритные размеры, мм, не более

ширина

426

глубина

489

высота

88

Масса, кг, не более

15,9

Условия эксплуатации

температура окружающего воздуха, °С

от +15до +35

относительная влажность, %, не более

80
