Наименование опции

Описание опций

503

Диапазон частот от 2 Гц до 3,6 ГГц

508

Диапазон частот от 2 Гц до 8,4 ГГц

513

Диапазон частот от 2 Гц до 13,6 ГГц

526

Диапазон частот от 2 Гц до 26,5 ГГц

544

Диапазон частот от 2 Гц до 44 ГГц

550

Диапазон частот от 2 Гц до 50 ГГц

В25

Полоса анализа 25 МГц

В40

Полоса анализа 40 МГц

В85

Полоса анализа 85 МГц

В1Х

Полоса анализа 160 МГц

В2Х

Полоса анализа 255 МГц (несовместима с опцией 503, требует наличия EP0)

В5Х

Полоса анализа 510 МГц (несовместима с опциями 503 и 107, требует наличия EP0)

BBA

Аналоговые входы IQ модуляции (совместима только с 503, 508, 513, 526, несовместима с B5X и 107)

CR3

Соединитель на задней панели, второй выход промежуточной частоты

CRP

Соединитель на задней панели, программируемый выход промежуточной частоты

N90EMDUAB

Одновременный анализ в частотной и временной областях в режиме реального времени

N90EMEDPB

Расширенные функции отображения (спектрограмма, увеличение графика, ширина зоны)

EA3

Электронный аттенюатор от 9 кГц до 3,6 ГГц

N90EMEMCB

Функции проведения измерений на соответствие нормативным требованиям к излучаемым и кондуктивным электромагнитным помехам

Наименование опции

Описание опций

EP0

Улучшенные фазовые шумы. Опорный генератор на основе прямого цифрового синтеза

EXM

Опция для работы с внешними преобразователями частоты

N90EMESCB

Управление внешним источником

LNP

Малошумящий тракт

МРВ

Обход микроволнового преселектора

Р03

Предусилитель 3,6 ГГц

Р08

Предусилитель 8,4 ГГц

Р13

Предусилитель 13,6 ГГц

Р26

Предусилитель 26,5 ГГц

Р44

Предусилитель 44 ГГц

Р50

Предусилитель 50 ГГц

N9030RT1B

Анализатор спектра реального времени со 100% возможность захвата сигнала длительностью 17,3 мкс

N9030RT2B

Анализатор спектра реального времени со 100% возможность захвата сигнала длительностью 3,57 мкс

RTR

Запись и воспроизведение спектра в реальном времени

RTS

Стриминг данных в реальном времени

FT1

Запуск по частотной маске. Захват сигналов длительностью 15 мкс

FT2

Запуск по частотной маске. Захват сигналов длительностью 3,6 мкс

С35

Замена соединителя N-типа на соединитель 3,5 мм (только для опции 526)

SSD

Дополнительный съемный твердотельный накопитель

N90EMTDSB

Сканирование во временной области

N90EMFP2B

Ускоренные измерения мощности

YAV

Вывод видеосигнала экранного изображения на соединитель Analog Out на задней панели

N90EMRBEB

Широкополосный фильтр промежуточной частоты

N6141EM0E

Проведение измерений на соответствие нормативным требованиям к излучаемым и кондуктивным электромагнитным помехам

N9062EM0E

Обеспечение совместимости по командам SCPI

N9063EM0E

Анализ аналоговых модуляций

N9067EM0E

Анализа импульсов

N9068EM0E

Измерения фазового шума

N9069EM0E

Измерения коэффициента шума

N9054EM0E

Векторный анализ сигналов

N9054EM1E

Анализ OFDM сигналов

89601B

ПО векторного анализа сигналов

N9071EM0E

Измерения по стандартам GSM/EDGE/EDGE Evolution

N9083EM0E

Измерения по стандартам LTE-FDD/LTE-TDD/W-CDMA/cdma2000/

HSPA/HSPA+/GSM/EDGE/EDGE Evo/1xEV-DO/TD-SCDMA

N9073EM0E

Измерения по стандартам W-CDMA/HSPA/HSPA+

N9077EM0E

Измерения по стандарту WLAN (802.11 a/b/g/j/p/n/af/ah)

N9077EM1E

Измерения по стандарту WLAN (802.11 ac/ax)

N9080EM0E

Измерения по стандартам LTE/LTE-Advanced FDD

N9081EM0E

Измерения по стандарту Bluetooth®

N9082EM0E

Измерения по стандартам LTE/ LTE-Advanced TDD

N9084EM0E

Измерения по стандартам ZigBee и Z-Wave

N9085EM0E

Измерения по стандарту 5G NR

Наименование опции

Описание опций

N9091EM0E

Опция измерительного приемника

N9092EM0E

Анализ и измерения сигналов авионики

N9030B-MPB

Обход преселектора (обязательна для всех частотных опций кроме 503)

N9030B-C35

Радиочастотный соединитель 3,5 мм (обязательна при заказе опции 526)

N9030B-P03

Встроенный предусилитель от 9 кГц до 3,6 ГГц (является обязательной при заказе опции 503)

N9030B-P08

Встроенный предусилитель от 9 кГц до 8,4 ГГц (является обязательной при заказе опции 508)

N9030B-P13

Встроенный предусилитель от 9 кГц до 13,6 ГГц (является обязательной при заказе опции 513)

N9030B-P26

Встроенный предусилитель от 9 кГц до 26,5 ГГц (является обязательной при заказе опции 526)

N9030B-P44

Встроенный предусилитель от 9 кГц до 44 ГГц (является обязательной при заказе опции 544)

N9030B-P50

Встроенный предусилитель от 9 кГц до 50 ГГц (является обязательной при заказе опции 550)

N9030B-EP0

Пониженные фазовые шумы (требует наличия опций MPB или LNP, несовместима с опциями 503, B85, B1X)

N9030B-107

Аудио-вход, входное сопротивление 100 кОм

N5532B-504

Преобразователь мощности от 100 кГц до 4,2 ГГц

N5532B-518

Преобразователь мощности от 10 МГц до 18 ГГц

N5532B-526

Преобразователь мощности от 30 МГц до 26,5 ГГц

N5532B-550

Преобразователь мощности от 30 МГц до 50 ГГц

U5532C-504

Преобразователь мощности от 100 кГц до 4,2 ГГц

U5532C-518

Преобразователь мощности от 10 МГц до 18 ГГц

U5532C-526

Преобразователь мощности от 10 МГц до 26,5 ГГц

U5532C-550

Преобразователь мощности от 30 МГц до 50 ГГц

Наименование

Обозначение

Количество

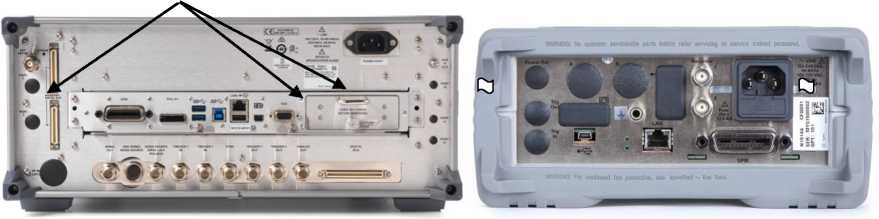

Система измерительного приемника N5531Х в составе:

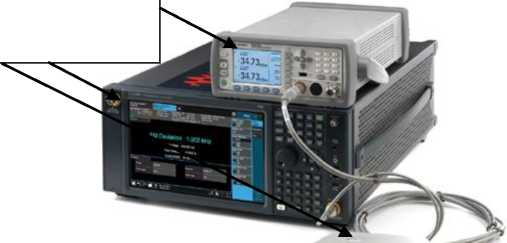

• 1. Первая модификация

  • 1.1   Анализатор спектра N90303

  • 1.2   Блок измерительный ваттметра

N1911A, N1912A, N1913A, N1914A*

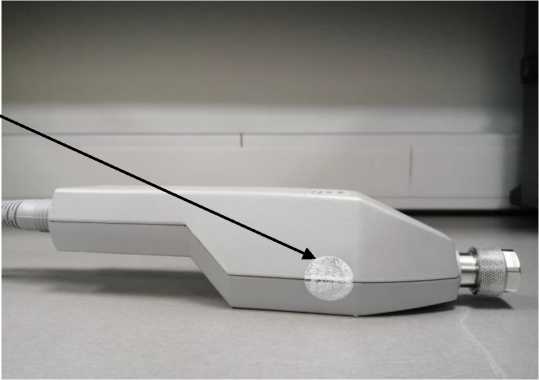

• 1.3   Преобразователь проходящей мощности N5532B

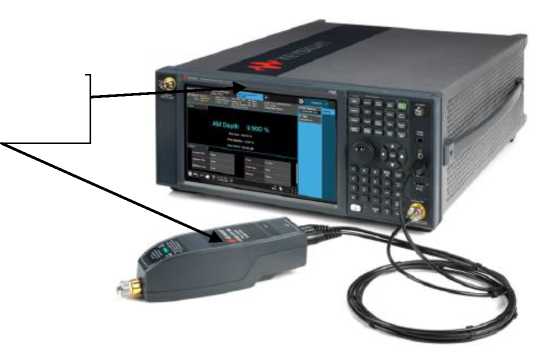

• 2. Вторая модификация

  • 2.1 Анализатор спектра N9030B

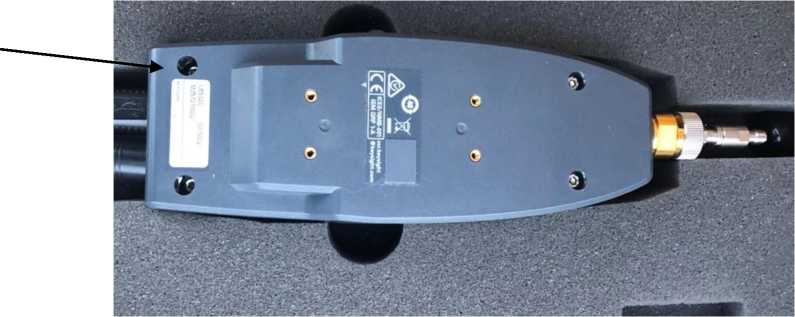

  • 2.2   Преобразователя    мощности

USB U5532C

1 шт. (по заказу)

Руководство по эксплуатации

1 экз.

Методика поверки

651-20-029 МП

1 экз.

* - определяется заказом

Наименование характеристики

Значение

Режим частотомера

Диапазон частот, кГц

от 100 до 50-10⁶

Чувствительность (СКЗ¹⁾) (в режиме

«Авто») на частотах, мВ (дБм²⁾), не менее

от 100 кГц до 3,6 ГГц включ.

0,4 (-55)

св. 3,6 ГГц до 26,5 ГГц включ.

1,3 (-45)

св. 26,5 ГГц до 50 ГГц

4,0 (-35)

Максимальная разрешающая способность

по частоте, Гц

0,001

Пределы допускаемой абсолютной по-

±(Fh ³⁾ • Sref ⁴⁾+ 0,1)

грешности при измерении частоты, Гц

Пределы допускаемой относительной по-

грешности установки частоты

±(Тк⁵⁾ • Vt⁶⁾ + Vt⁷⁾ + 6коп⁸⁾)

Режим измерения мощности

Максимальное значение измеряемой мощ-

ности, дБм

предусилитель выключен

+30

предусилитель включен

- опция 503

+30

- опции 508/513/526

+24

- опции 544/550

+20

Диапазон измерений мощности с преобра-

зователями N5532B, U5532C, дБм

от -10 до +30

Минимальное значение измеряемой мощ-

Полоса ПЧ⁹⁾ 75 Гц

Полоса ПЧ 10 Гц

ности (с опциями 503/508/513/526) в диа-

пазоне частот Pmin, дБм

ПУ включен

ПУ включен

от 100 до 200 кГц включ.

-123,0

-137,8

св. 200 до 500 кГц включ.

-126,0

-140,8

св. 0,5 до 1,0 МГц включ.

-130,0

-144,8

св. 1 до 10 МГц включ.

-132,0

-146,8

св. 10,0 МГц до 2,1 ГГц включ.

-136,0

-150,8

св. 2,1 до 3,6 ГГц включ.

-134,0

-148,8

св. 3,6 до 8,4 ГГц включ.

-130,2

-145,0

св. 8,4 до 13,6 ГГц включ.

-129,2

-144,0

св. 13,6 до 16,9 ГГц включ.

-123,2

-138,0

св. 16,9 до 20,0 ГГц включ.

-121,2

-136,0

св. 20,0 до 26,5 ГГц включ.

-106,7

-121,5

Наименование характеристики

Значение

Минимальное значение измеряемой

мощности (c опциями 544/550) в диа-

Полоса ПЧ 75 Гц

Полоса ПЧ 10 Гц

ПУ включен

ПУ включен

от 100 до 200 кГц включ.

-123,0

-137,8

св. 200 до 500 кГц включ.

-126,0

-140,8

св. 0,5 до 1 МГц включ.

-128,0

-142,8

св. 1 до 10 МГц включ.

-132,0

-146,8

св. 10 МГц до 2,1 ГГц включ.

-135,0

-149,8

св. 2,1 до 3,6 ГГц включ.

-134,0

-148,8

св. 3,6 до 8,4 ГГц включ.

-126,2

-141,0

св. 8,4 до 13,6 ГГц включ.

-126,2

-141,0

св. 13,6 до 17,1 ГГц включ.

-125,2

-140,0

св. 17,1 до 20,0 ГГц включ.

-124,2

-139,0

св. 20,0 до 26,5 ГГц включ.

-117,7

-132,5

св. 26,5 до 30,0 ГГц включ.

-113,7

-128,5

св. 30,0 до 34,0 ГГц включ.

-111,7

-126,5

св. 34,0 до 37,0 ГГц включ.

-109,7

-124,5

св. 37,0 до 40,0 ГГц включ.

-99,7

-114,5

св. 40,0 до 44,0 ГГц включ.

-97,7

-112,5

св. 44,0 до 46,0 ГГц включ.

-96,7

-111,5

св. 46,0 до 50,0 ГГц включ.

-95,7

-110,5

Пределы допускаемой относительной

погрешности при измерении отноше-

ния мощностей, дБ

±(9-10^-3 + 5-10

-3 -n¹⁰))

Пределы допускаемой относительной

погрешности измерения относительно-

го уровня мощности, дБ

- от Pmin²²⁾ до (Pmin + 30) включ.

±[1,5-10^-2 +5-10^-3 -N +1,2-10

³ • (Рвх²³⁾ - Pmin -30)²]

- св. (Pmin+ 30) до Pmax²⁴⁾

±(1,5-10^-2 +5-

10^-3 -N)

Пределы допускаемой абсолютной по-

грешности измерения абсолютного

уровня мощности, дБ

от Pmin до (Pmin + 30) включ.

- при начальном значении мощности

±[61²⁵⁾ + 5-10^-3 -N + 0,0012 • (Рвх - Pmin -30)²],

калибровочного сигнала от плюс 20 до

плюс 30 дБм

- при начальном значении мощности

±[62²⁵⁾ + 5-10^-3 -N + 0,0012 • (Рвх - Pmin -30)²]

калибровочного    сигнала    менее

плюс 20 дБм

св. (Pmin + 30) до плюс 20 дБм включ.

±(62 + 5-10^-3 -N)

св. плюс 20 дБм до Pmax включ.

±(51 + 5-10^-3 -N)

Пределы допускаемой абсолютной по-

грешности   измерений   отношения

мощностей из-за переключения преде-

лов измерений, дБ

±0,031

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений мощности (без учета погрешности рассогласования), дБ

• - в диапазоне измеряемой мощности св. 20 до 30 дБм, (61)

от 100 кГц до 10 МГц включ.

св. 10 до 30 МГц включ.

св. 30 МГц до 2 ГГц включ.

св. 2,0 до 4,2 ГГц включ.

св. 4,2 до 18,0 ГГц включ.

св. 18,0 до 26,5 ГГц включ.

св. 26,5 до 50,0 ГГц включ.

• - в диапазоне измеряемой мощности св. 0 до 20 дБм включ. (62)

от 100 кГц до 10 МГц включ.

св. 10 до 30 МГц включ.

св. 30 МГц до 2 ГГц включ.

св. 2,0 до 4,2 ГГц включ.

св. 4,2 до 18,0 ГГц включ.

св. 18,0 до 26,5 ГГц включ.

св. 26,5 до 50,0 ГГц включ.

Преобразователь мощности

опция 504

опция 518

опция 526

опция 550

±0,287

±0,287

±0,287

±0,302

±0,287

±0,287

±0,302

±0,466

±0,287

±0,302

±0,468

±0,386

±0,265

±0,279

±0,342

±0,332

±0,363

Преобразователь мощности

опция 504

опция 518

опция 526

опция 550

±0,222

±0,222

±0,222

±0,242

±0,200

±0,200

±0,255

±0,267

±0,200

±0,301

±0,301

±0,380

±0,200

±0,212

±0,212

±0,247

±0,297

• - в диапазоне измеряемой мощности св. -5 до 0 дБм включ. (62)

от 100 кГц до 10 МГц включ.

св. 10 до 30 МГц включ.

св. 30 МГц до 2 ГГц включ.

св. 2,0 до 4,2 ГГц включ.

св. 4,2 до 18,0 ГГц включ.

св. 18,0 до 26,5 ГГц включ.

св. 26,5 до 50,0 ГГц включ.

• - в диапазоне измеряемой мощности от -10 до -5 дБм включ. (62)

от 100 кГц до 10 МГц включ.

св. 10 до 30 МГц включ.

св. 30 МГц до 2 ГГц включ.

св. 2,0 до 4,2 ГГц включ.

св. 4,2 до 18,0 ГГц включ.

св. 18,0 до 26,5 ГГц включ.

св. 26,5 до 50,0 ГГц включ.

Преобразователь мощности

опция 504

опция 518

опция 526

опция 550

±0,220

±0,220

±0,220

±0,240

±0,219

±0,219

±0,240

±0,430

±0,220

±0,240

±0,432

±0,341

±0,189

±0,209

±0,289

±0,277

±0,315

Преобразователь мощности

опция 504

опция 518

опция 526

опция 550

±0,229

±0,229

±0,229

±0,249

±0,229

±0,229

±0,249

±0,435

±0,229

±0,249

±0,437

±0,347

±0,200 ±0,219 ±0,296

±0,285

±0,321

Наименование характеристики

Значение

Неравномерность Кам в зависимости

от частоты модулирующего сигнала (К_ям>10 %), %, не более

в диапазоне несущих частот: от 100 кГц до 3,6 ГГц включ.

±0,25

св. 3,6 до 8,4 ГГц включ.

±0,60

св. 8,4 до 17,1 ГГц включ.

±0,65

св. 17,1 до 26,5 ГГц включ.

±0,80

св. 26,5 до 34,5 ГГц включ.

св. 34,5 до 50 ГГц (при диапазоне

±0,90

модулирующих частот от 10 Гц до

10 кГц)

±0,90

Паразитная ЧМ¹²⁾ (при полосе фильтра ПЧ от 50 Гц до 3 кГц, модулирующей частоте 1 кГц и девиации ЧМ 50 кГц), %, не более

в диапазоне несущих частот от 100 кГц до 34,5 ГГц включ.

0,04

св. 34,5 до 50 ГГц

0,08

Паразитная АМ (при полосе фильтра ПЧ от 300 Гц до 3 кГц) СКЗ, %, не более

от 100 кГц до 3,6 ГГц включ.

0,01

св. 3,6 ГГц до 34,5 ГГц включ.

0,04

св. 34,5 до 50 ГГц

0,05

Режим измерения частотной модуляция (ЧМ)

Уровень входной мощности, дБм

от -24 до +30

Диапазон модулирующих частот при значениях несущих частот, Гц от 100 кГц до 3,6 ГГц включ.

от 10 до 440⁵

св. 3,6 ГГц до 50 ГГц

от 10 до 240⁵

Максимальная девиация частоты в диапазоне несущих частот, МГц, не

менее

- от 100 кГц до 50 ГГц

1

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности установки девиации ЧМ, Гц

от 100 кГц до 3,6 ГГц включ.

0,2 < в¹³⁾ <100

±(0,0035^d¹⁴⁾+0,002T¹⁵⁾)

в >100

св. 3,6 до 8,4 ГГц включ.

±0,008-d

0,2 < в <100

±(0,007-d+0,001-F)

в >100

св. 8,4 до 17,1 ГГц включ.

±0,02^d

0,2 < в <100

±(0,007-d+0,002-F)

в >100

св. 17,1 до 34,5 ГГц включ.

±2,5%-d

0,2 < в <100

±(0,008-d+0,002-F)

в >100

св. 34,5 до 50 ГГц

±0,03^d

0,2 < в <100

±(0,014-d+0,005-F)

в >100

±0,04^d

Паразитная АМ (при полосе пропускания приёмника от 50 Гц до 3 кГц, частоте модулирующего сигнала       1 кГц и Кам = 50 %), Гц, не

более

2,8

от 100 кГц до 3,6 ГГц включ.

9,6

св. 3,6 до 13,6 ГГц включ.

9,9

св. 13,6 до 17,1 ГГц включ.

10,8

св. 17,1 до 26,5 ГГц включ.

11,5

св. 26,5 до 34,5 ГГц включ. св. 34,5 до 50 ГГц

13,5

Паразитная ЧМ (при полосе пропускания приёмника от 50 Гц до 3 кГц) в диапазоне несущих частот (СКЗ), Гц, не более

от 100 кГц до 3,6 ГГц включ.

1,2

св. 3,6 до 8,4 ГГц включ.

3,9

св. 8,4 до 13,6 ГГц включ.

4,2

св. 13,6 до 17,1 ГГц включ.

4,4

св. 17,1 до 26,5 ГГц включ.

4,9

св. 26,5 до 34,5 ГГц включ.

5,7

св. 34,5 до 50 ГГц

6,7

Режим измерении фазовой модуляции (ФМ)

Уровень входной мощности, дБм

от -24 до +30

Диапазон модулирующих частот при значениях несущих частот, Гц от 100 кГц до 50 ГГц

от 200 до 10040³

Максимальная девиация фазы, при значениях несущих частот от 100 кГц до 50 ГГц, рад

от 0,2 до 25000

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности установки ФМ, мрад

от 100 кГц до 3,6 ГГц включ.

±(0,00ГФ¹⁶⁾ + 2)

св. 3,6 до 13,6 ГГц включ.

±(0,001-Ф + 3)

св. 13,6 до 17,1 ГГц включ.

±(0,001-Ф + 4)

св. 17,1 до 26,5 ГГц включ.

±(0,001-Ф + 6)

св. 26,5 до 34,5 ГГц включ.

±(0,001-Ф + 9)

св. 34,5 до 50 ГГц

±(0,001-Ф + 10)

Паразитная АМ (при полосе пропускания приёмника от 50 до 3 кГц), рад, не более от 100 кГц до 3,6 ГГц включ.

0,0030

св. 3,6 до 8,4 ГГц включ.

0,0054

св. 8,4 до 13,6 ГГц включ.

0,0081

св. 13,6 до 17,1 ГГц включ.

0,0105

св. 17,1 до 26,5 ГГц включ.

0,0159

св. 26,5 до 34,5 ГГц включ.

0,0199

св. 34,5 до 50 ГГц

0,0286

Паразитная ФМ (при полосе пропускания приёмника от 50 Гц до 3 кГц) в диапазоне частот (СКЗ), рад, не более от 100 кГц до 3,6 ГГц включ.

0,0017

от 3,6 до 8,4 ГГц включ.

0,0032

св. 8,4 до 13,6 ГГц включ.

0,0048

св. 13,6 до 17,1 ГГц включ.

0,0060

св. 17,1 до 26,5 ГГц включ.

0,0091

св. 26,5 до 34,5 ГГц включ.

0,0117

св. 34,5 до 50 ГГц

0,0165

Режим аудиоанализатора

(доступен с опцией 107)

Диапазон частот, Гц

от 20 до 25040³

Пределы допускаемой абсолютной погрешности измерений частоты, Гц

- на частотах до 1 кГц включ.

±(0,02 Гц + Fи • 5ref)

- на частотах св. 1 кГц

±(Fh • Sref + 3 ед.мл.р.¹⁷⁾)

Разрешающая способность, Гц

0,01

Чувствительность, мВ, не более

5

Максимальный уровень напряжения переменного тока на входе, В (СКЗ)

- открытый вход

7

- закрытый вход

20

Диапазон измеряемых значений уровня входного сигнала (СКЗ), В

от 0,1 до 3

Пределы допускаемой относительной погрешности измерений уровня входного сигнала, %

±1,0

Наименование характеристики

Значение

Режим измерения коэффициента нелинейных искажений (КНИ) (доступен с опцией 107)

Диапазон частот, Гц

от 20 до 2,5 • 10⁵

Диапазон измерений КНИ¹⁸⁾, %

от 0,01 до 100

Пределы допускаемой относительной погрешности измерений КНИ, % от 20 Гц до 20 кГц включ.

св. 20 кГц до 80 кГц

±1,0

±2,0

Собственный шум и искажения, %, не более

0,3

Режим аудио SINAD ¹⁹⁾ (доступен с опцией 107)

Диапазон измерений SINAD, дБ

от 0 до 80

Разрешающая способность, дБ

0,001

Пределы допускаемой абсолютной погрешности измерений SINAD в диапазоне частот, дБ

от 20 Гц до 20 кГц включ.

св. 20 до 250 кГц

±1,0

±2,0

Анализ сигналов всенаправленного азимутального радиомаяка (доступен с опцией N9092EM0E)

Диапазон частот, МГц

от 108 до 118

Диапазон измерения угла азимута, градус

от 0 до 360

Пределы допускаемой абсолютной погрешности измерения угла азимута (для тонов 30 Гц и 9,960 Гц с глубиной АМ от 10 до 40 %), градус

±0,025

Разрешающая способность измерения угла азимута, градус

0,001

Пределы допускаемой абсолютной погрешности измерения глубины амплитудной модуляции тонов 30 Гц и 1020 Гц (глубина АМ от 10 % до 40 % для тона 30 Гц и от 1 % до 35 % для тона 1020 Гц), %

Кам < 20 %

Кам > 20 %

±Г10^-3 'Кам ±5 •Ю^-3

Пределы допускаемой абсолютной погрешности измерения глубины амплитудной модуляции тона 9960 Гц (при глубине АМ от 10 % до 35 %), %

±3 • 10^-3 • Кам

Пределы допускаемой абсолютной погрешности измерения девиации частоты (для глубины АМ от 10 % до 40 %), Гц

±1

Наименование характеристики

Значение

Режим анализа сигналов системы инструментальной посадки

(доступен с опцией N9092EM0E)

Диапазон частот, МГц

от 108 до 335

Пределы допускаемой абсолютной погрешности измерения разности глубин модуляции сигналов 90 и 150 Гц, % для разности <10 %

А²⁰⁾ < 25 %

±0,0001

А > 25 %

±0,004 • А

для разности более 10 %

±0,002 • А + 0,0002

Пределы допускаемой абсолютной погрешности измерения суммы глубин модуляции сигналов 90 и 150 Гц, %

B²¹⁾ < 20 %

±1 • 10^-3 -B

B > 20 %

±5 • 10^-3

Режим анализа сигналов маркерного радиомаяка (доступен с опцией N9092EM0E)

Диапазон измерения частот модулирующих сигналов, Гц

400 Гц

от 380 до 420

1300 Гц

от 1209 до 1365

3000 Гц

от 2850 до 3150

Пределы допускаемой относительной погрешности измерения частот тонов, %

±0,005

Предел измерения КНИ тонов, %, не более

10

Режим анализа сигналов автоматического радиокомпаса

(доступен с опцией N9092EM0E)

Диапазоны измеряемых значений частоты тонового сигнала, Гц

50 Гц

от 49 до 51

1000 Гц

от 980 до 1020

1020 Гц

от 999,6 до 1040,4

5000 Гц

от 4900 до 5100

Пределы допускаемой абсолютной погрешности измерения частот тонов, Гц

±0,005

Предел измерения КНИ тонов, %

10

Наименование характеристики

Значение

Диапазон частот, Гц

• - опция 503

• - опция 508

• - опция 513

• - опция 526

• - опция 543

• - опция 544

• - опция 550

от 2 до 3,6-10⁹ от 2 до 8,4-10⁹ от 2 до 13,6-10⁹ от 2 до 26,5-10⁹ от 2 до 43,0-10⁹ от 2 до 44,04 0⁹ от 2 до 50,0-10⁹

Пределы допускаемой относительной погрешности установки частоты (6ref¹⁾)

• - стандартное исполнение

• - опция EP0

±1,55 •IO^-7

±6,6-10’⁸

Пределы допускаемой абсолютной погрешности измерений частоты в режиме частотомера, Гц

• - стандартное исполнение

• - опция EP0

±(1,55 •10"⁷^и²⁾+1 • 10’³-ПО³⁾+5- 10’²-ПЧ⁴⁾ + +2+0,5 •ПО/(КТ⁵⁾-1)) ±(6,6-10’⁸ • Fи+1 • 10’³ • ПО+5 • 10’² -ПЧ +2+ +0,5-ПО/(КТ-1))

Пределы допускаемой абсолютной погрешности измерения частоты по маркеру, Гц

• - стандартное исполнение

• - опция EP0

±[(1,55-10’⁷-А⁶⁾) + 0,1] ±[(6,6-10’⁸-А) + 0,1]

Пределы допускаемой абсолютной погрешности измерения частоты по дельта-маркеру, Гц

• - стандартное исполнение

• - опция EP0

±[(1,55 -10’⁷- D⁷⁾) + 0,141] ±[(6,6-10’⁸- D) + 0,141]

Номинальные значения полос пропускания разрешающего фильтра (RBW⁸⁾) на уровне минус 3 дБ, Гц

от 1 до 3-10⁶

• 4- 10⁶

• 5- 10⁶

• 6- 10⁶

8-10⁶

Диапазон ослаблений входного аттенюатора, дБ -стандартное исполнение (механический) с шагом 2 дБ в диапазоне частот от 3 Гц до 50 ГГц

-опция ЕА3 (механический + электронный) с шагом 1 дБ в диапазоне частот

от 3 Гц до 3,6 ГГц

от 0 до 70

от 0 до 94

Диапазон измерения мощности, дБм⁹⁾

от уровня мощности собственных шумов до +30

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерения мощности (внутренний аттенюатор 10 дБ, значения входного сигнала от -10 до -50 дБм, RBW от 1 Гц од 1 МГц), дБ -на опорной частоте 50 МГц

±0,24

-весь частотный диапазон (предусилитель выключен)

±(0,24 дБ + неравномерность

АЧХ¹⁰⁾)

-весь частотный диапазон (предусилитель включен)

±(0,36 дБ + неравномерность

АЧХ)

Пределы допускаемой абсолютной погрешности измерения мощности на опорной частоте 50 МГц и выключенном предусилителе, внутренний аттенюатор 10 дБ при изменении ослабления входного аттенюатора, дБ от 12 до 40 дБ

±0,14

от 2 до 8 дБ

±0,18

Пределы допускаемой относительной погрешности измерения мощности в полосе пропускания, дБ от 1 Гц до 100 кГц

±0,022

от 110 кГц до 1 МГц (при Fвх¹¹⁾ < 3,6 ГГц)

±0,044

Пределы допускаемой абсолютной погрешности измерения амплитуды при переключении RBW, относительно 30 кГц, дБ

от 1 Гц до 1,5 МГц

±0,03

от 1,6 до 2,7 МГц

±0,05

3 МГц

±0,10

4, 5, 6, 8 МГц

±0,30

Неравномерность амплитудно-частотной характеристики при значении ослабления входного аттенюатора 10 дБ, на частотах, дБ предусилитель выключен

для опций 503, 508, 513, 526:

от 3 Гц до 10 МГц включ.

±0,46

св. 10 МГц до 3,6 ГГц включ.

±0,35

св. 3,6 до 8,4 ГГц включ.

±1,50

св. 8,4 до 22,0 ГГц включ.

±2,00

св. 22,0 до 26,5 ГГц включ. для опций 543, 544, 550

±2,50

от 3 Гц до 20 МГц включ.

±0,46

св. 20 МГц до 3,6 ГГц включ.

±0,35

св. 3,6 до 5,2 ГГц включ.

±1,70

св. 5,2 до 8,4 ГГц включ.

±1,50

св. 8,4 до 22,0 ГГц включ.

±2,00

св. 22,0 до 34,5 ГГц включ.

±2,50

св. 34,5 до 50 ГГц включ.

±3,20

Наименование характеристики

Значение

при ослаблении входного аттенюатора 0 дБ и включенном предусилителе на частотах, дБ, не более

для опций 503, 508, 513, 526

от 100 кГц до 50 МГц включ.

±0,68

св. 50 МГц до 3,6 ГГц включ.

±0,55

св. 3,6 до 8,4 ГГц включ.

±2,00

св. 8,4 до 13,6 ГГц включ.

±2,30

св. 13,6 до 17,1 ГГц включ.

±2,50

св. 17,1 до 22,0 ГГц включ.

±3,00

св. 22,0 до 26,5 ГГц включ. для опций 543, 544, 550

±3,50

от 100 кГц до 50 МГц включ.

±0,68

св. 50 МГц до 3,6 ГГц включ.

±0,60

св. 3,6 до 8,4 ГГц включ.

±2,00

св. 8,4 до 13,6 ГГц включ.

±2,30

св. 13,6 до 17,1 ГГц включ.

±2,50

св. 17,1 до 22,0 ГГц включ.

±3,00

св. 22,0 до 26,5 ГГц включ.

±3,50

св. 26,5 до 34,5 ГГц включ.

±3,00

св. 34,5 до 50 ГГц включ.

±4,10

Неравномерность шкалы дисплея при значениях входного сигнала смесителя, дБ, не более от -10 дБм до -18 дБм включ.

±0,10

менее -18 дБм

±0,07

Мощность собственных шумов при ослаблении входного

Стандартный режим /

аттенюатора 0 дБ, RBW = 1 Гц, на входе согласованная нагрузка, дБм, не более

режим низких шумов

для опций 503, 508, 513, 526 (предусилитель выключен):

от 9 до 100 кГц включ.

-146/ -

св. 100 кГц до 1 МГц включ.

-150/ -

св. 1 до 10 МГц включ.

-155/ -

св. 10 МГц до 1,2 ГГц включ.

-154/-

св. 1,2 до 2,1 ГГц включ.

-153/ -

св. 2,1 до 3,0 ГГц включ.

-151/ -

св. 3,0 до 3,6 ГГц включ.

-151/ -

св. 3,6 до 4,2 ГГц включ.

-147/-153

св. 4,2 до 8,4 ГГц включ.

-150/-155

св. 8,4 до 13,6 ГГц включ.

-149/-155

св. 13,6 до 16,9 ГГц включ.

-145/-152

св. 16,9 до 20,0 ГГц включ.

-143/-151

св. 20,0 до 26,5 ГГц включ.

-137/-150

Наименование характеристики

Значение

для опций 503, 508, 513, 526 (предусилитель включен¹²⁾) от 100 до 200 кГц включ.

-152/ -

св. 200 до 500 кГц включ.

-155/ -

св. 500 кГц до 1 МГц включ.

-157/ -

св. 1 до 10 МГц включ.

-161/ -

св. 10 МГц до 2,1 ГГц включ.

-165/ -

св. 2,1 до 3,6 ГГц включ.

-163/ -

св. 3,6 до 8,4 ГГц включ.

-164/ -

св. 8,4 до 13,6 ГГц включ.

-163/ -

св. 13,6 до 16,9 ГГц включ.

-161/ -

св. 16,9 до 20,0 ГГц включ.

-159/ -

св. 20,0 до 26,5 ГГц включ.

-155/ -

для опций 543, 544, 550 (предусилитель выключен) от 9 до 100 кГц включ.

-146/ -

св. 100 кГц до 1 МГц включ.

-150/ -

св. 1 до 10 МГц включ.

-155/ -

св. 10,0 МГц до 1,2 ГГц включ.

-154/-

св. 1,2 до 2,1 ГГц включ.

-153/ -

св. 2,1 до 3,0 ГГц включ.

-151/ -

св. 3,0 до 3,6 ГГц включ.

-151/ -

св. 3,6 до 4,2 ГГц включ.

-143/-150

св. 4,2 до 6,6 ГГц включ.

-144/-152

св. 6,6 до 8,4 ГГц включ.

-147/-154

св. 8,4 до 13,6 ГГц включ.

-147/-153

св. 13,6 до 14,0 ГГц включ.

-143/-150

св. 14,0 до 17,0 ГГц включ.

-145/-151

св. 17,0 до 22,5 ГГц включ.

-141/-149

св. 22,5 до 26,5 ГГц включ.

-139/-146

св. 26,5 до 34,0 ГГц включ.

-138/-146

св. 34,0 до 37,0 ГГц включ.

-134/-141

св. 37,0 до 40,0 ГГц включ.

-132/-140

св. 40,0 до 46,0 ГГц включ.

-130/-140

св. 46,0 до 49,0 ГГц включ.

-130/-138

св. 49,0 до 50,0 ГГц включ.

-128/-138

Наименование характеристики

Значение

для опций 543, 544, 550 (предусилитель включен¹²⁾)

св. 100 до 200 кГц включ.

-152/ -

св. 200 до 500 кГц включ.

-155/ -

св. 0,5 до 1 МГц включ.

-157/-

св. 1 до 10 МГц включ.

-161/-

св. 10,0 МГц до 2,1 ГГц включ.

-164/ -

св. 2,1 до 3,6 ГГц включ.

-163/ -

св. 3,6 до 17,1 ГГц включ.

-161/-

св. 17,1 до 20,0 ГГц включ.

-160/-

св. 20,0 до 26,5 ГГц включ.

-158/-

св. 26,5 до 30,0 ГГц включ.

-157/-

св. 30,0 до 34,0 ГГц включ.

-155/-

св. 34,0 до 37,0 ГГц включ.

-153/-

св. 37,0 до 40,0 ГГц включ.

-152/-

св. 40,0 до 46,0 ГГц включ.

-149/-

св. 46,0 до 50,0 ГГц включ.

-146/-

Уровень фазового шума для центральной частоты 1 ГГц (при отстройке от несущей), дБн/Гц¹³⁾, не более при стандартном опорном генераторе

100 Гц

-94

1 кГц

-121

10 кГц

-129

30 кГц

-130

100 кГц

-129

1 МГц

-145

10 МГц

-155

с опцией EP0

100 Гц

-107

1 кГц

-125

10 кГц

-134

100 кГц

-139

1 МГц

-145

10 МГц

-155

Наименование характеристики

Значение

Гармонические искажения, при уровне на смесителе

Стандартный режим /

минус 15 дБм, дБн¹⁴⁾, не более

режим низких шумов

для опций 503, 508, 513, 526

от 10 до 100 МГц включ.

-57/ -

св. 0,1 до 1,8 ГГц включ.

-60/ -

св. 1,8 до 2,5 ГГц включ.

-77/ -95

св. 2,5 до 4,0 ГГц включ.

-77/ -101

св. 4,0 до 6,5 ГГц включ.

-77/ -105

св. 6,5 до 10,0 ГГц включ.

-70/ -105

св. 10,0 до 13,25 ГГц включ.

-62/ -105

для опций 543, 544,550

от 10 до 100 МГц включ.

-57/ -

св. 0,1 до 1,8 ГГц включ.

-60/ -

св. 1,8 до 2,5 ГГц включ.

-72/ -95

св. 2,5 до 3,0 ГГц включ.

-72/ -99

св. 3,0 до 5,0 ГГц включ.

-77/ -99

св. 5,0 до 6,5 ГГц включ.

-77/ -105

св. 6,5 до 10,0 ГГц включ.

-70/ -105

св. 10,0 до 13,25 ГГц включ.

-62/-105

св. 13,25 до 25 ГГц включ.

-65/-

Интермодуляционные искажения третьего порядка при двух тонах минус 16 дБм (от 10 МГц до 26,5 ГГц) и двух тонах минус 20 дБм (26,5 до 50 ГГц) на смесителе, с разнесением тонов более 5-кратной ширины полосы предфильтра ПЧ, дБм, не более

для опций 503, 508,513, 526, 543, 544, 550

от 10 до 150 МГц включ.

+13

св. 150 до 600 МГц включ.

+18

св. 0,6 до 1,1 ГГц включ.

+20

св. 1,1 до 3,6 ГГц включ.

+21

для опций 503, 508, 513, 526

от 3,5 до 13,6 ГГц включ.

+17

св. 13,6 до 17,1 ГГц включ.

+15

св. 17,1 до 26,5 ГГц включ.

+16

для опций 543, 544, 550

от 3,5 до 13,6 ГГц включ.

+16

св. 13,6 до 34,5 ГГц включ.

+13

св. 34,5 до 50 ГГц включ.

+10

Наименование характеристики

Значение

Габаритные размеры (длина х ширина х высота), мм, не более:

- анализаторы спектра N9030B

длина

556

ширина

426

высота

177

- блоки измерительные ваттметров

длина

349

ширина

213

высота

89

- преобразователь проходящей мощности N5532B

длина

210

ширина

65

высота

55

- преобразователь мощности USB U5532C

длина

215

ширина

60

высота

52

Масса, кг, не более:

- анализаторы спектра N9030B

22

- блоки измерительные ваттметров

3,7

- преобразователь проходящей мощности N5532B

0,72

- преобразователь мощности USB U5532C

0,72

Параметры электропитания:

- напряжение переменного тока, В

от 196 до 264

- частота переменного тока, Гц

от 49 до 51

Условия эксплуатации:

- температура окружающего воздуха, °С

от 15 до 35

- относительная окружающего влажность воздуха, %

от 20 до 80

- атмосферное давление, кПа

от 84 до 106
