Наименование

Обозначение

Количество

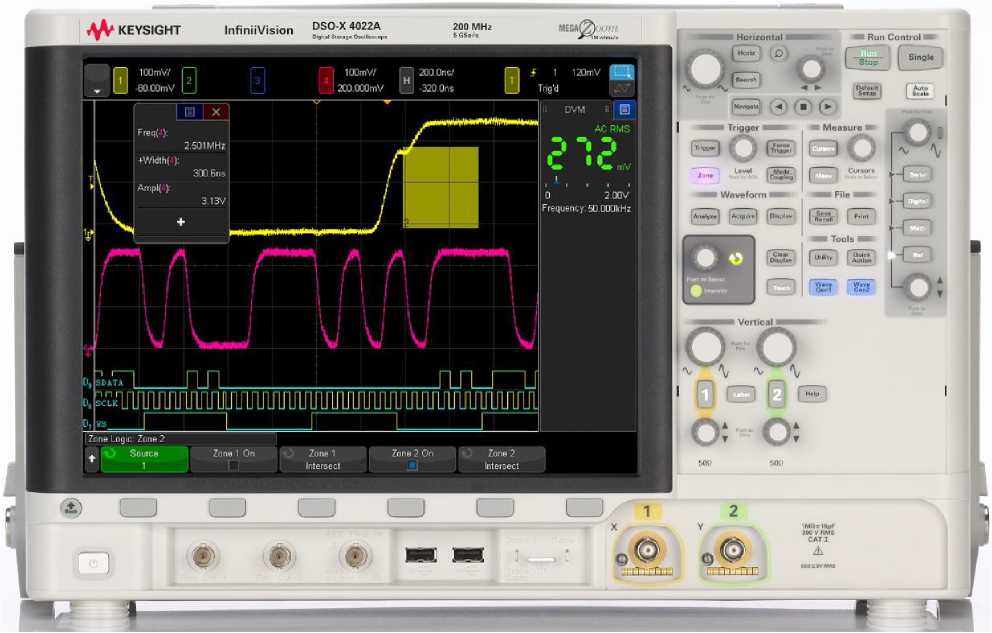

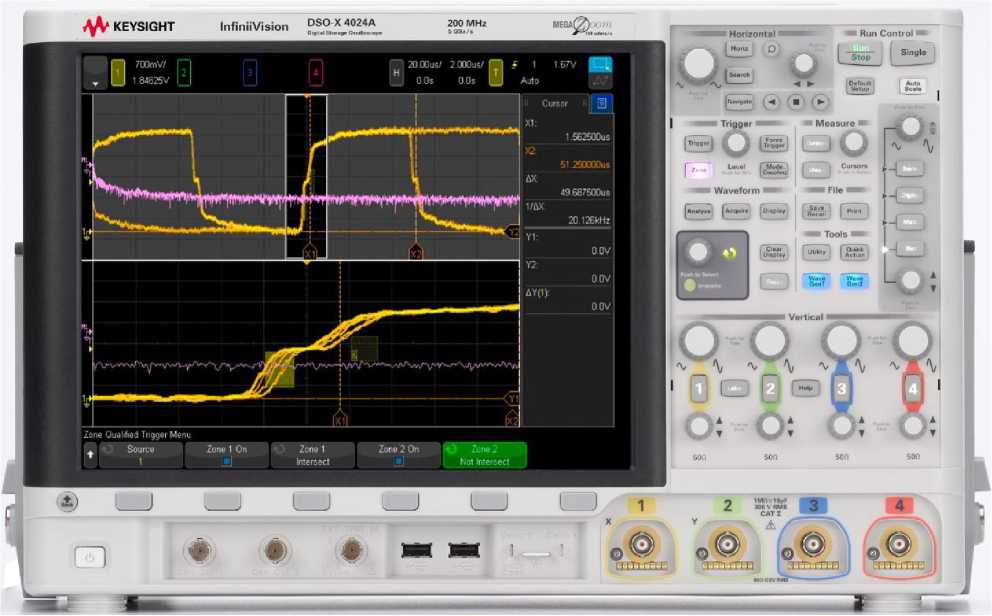

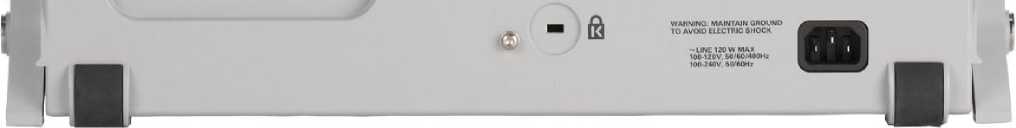

Осциллограф цифровой DSO-X 4000, MSO-X 4000 (модификация по заказу)

-

1 шт.

Пробники пассивные

-

2/4 шт.

Пробник цифровой (для модификаций MSO-X)

-

1 шт.

Кабель питания

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 206.1-096-2018

1 экз.

Наименование характеристики

Значение

Число входных аналоговых каналов

DSO-X/MSO-X ххх2А

2

DSO-X/MSO-X ххх4А

4

Наименование характеристики

Значение

Полоса   пропускания   по

уровню минус 3 дБ, не менее

DSO-X/MSO-X 4022A, 4024A

200 МГц

DSO-X/MSO-X 4032A, 4034A

350 МГц

DSO-X/MSO-X 4052A, 4054A

500 МГц

DSO-X/MSO-X 4104A

1 ГГц

DSO-X/MSO-X 4154A

1 (1,5) ¹⁾ ГГц

Время нарастания переходной характеристики, не более

DSO-X/MSO-X 4022A, 4024A

1,75 нс

DSO-X/MSO-X 4032A, 4034A

1 нс

DSO-X/MSO-X 4052A, 4054A

700 пс

DSO-X/MSO-X 4104A

450 пс

DSO-X/MSO-X 4154A

300 пс

Максимальная       частота

дискретизации, ГГц

2,5 на каждый канал;

5 на канал в режиме чередования

Объем памяти, МБ

2 на каждый канал; 4 на канал в режиме чередования

Канал вертикального отклонения

Входной импеданс

(1,00±0,01) МОм/16 пФ; (50,00±0,75) Ом

Разрешение по вертикали, бит

8

Диапазон          установки

коэффициента отклонения К_о, В/дел

DSO-X/MSO-X 4022A, 4024A

от 1-10^-3 до 5

DSO-X/MSO-X 4032A, 4034A

DSO-X/MSO-X 4052A, 4054A

DSO-X/MSO-X 4104A

от 1-10^-3 до 5 (по входу 1 МОм); от 1-10^-3 до 1 (по входу 50 Ом)

DSO-X/MSO-X 4154A

Пределы        допускаемой

абсолютной     погрешности

коэффициента отклонения на постоянном токе ДК_О, В

±0,00064 при КО = 1 мВ/дел и 2 мВ/дел ±(0,02-8[дел]-К_О[В/дел]) при остальных К_о

Диапазон установки уровня постоянного смещения КС, В

±5 при КО до 10 мВ/дел;

±20 при КО от 10 до 200 мВ/дел; ±75 при К_о св. 200 мВ/дел

Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения ДК_С, В

±(0,01-Кс+0,01-8[дел]-Ко[В/дел]+0,002)

Пределы допускаемой абсолютной погрешности измерений амплитуды сигнала с помощью курсоров, В

Один курсор: ±(ДК_О+ДК_с+0,0021-8[дел]-К_О[В/дел])

Два курсора: ±(ДК_О+0,0042-8[дел]-К_О[В/дел])

Максимальное входное напряжение, В

300 (среднеквадратическое значение); 400 (пиковое значение)

Канал горизонтального отклонения

Диапазон          установки

коэффициента развертки К_Р, с/дел

DSO-X/MSO-X 4022A, 4024A

от 2-10 до 50

DSO-X/MSO-X 4032A, 4034A

DSO-X/MSO-X 4052A, 4054A

от 1-10^-9 до 50

DSO-X/MSO-X 4104A

от 0,5-10^-9 до 50

DSO-X/MSO-X 4154A

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора

±10-10^-6

Наименование характеристики

Значение

Пределы       допускаемой

абсолютной    погрешности

измерений        временных

интервалов T с помощью курсоров, с

±(0,000014+0,0016- 10[дел]-Кр+30-10^-12)

Синхронизация

Виды запуска

автоматический, ждущий, однократный, принудительный

Источники синхросигнала

входные каналы, сеть, внешний, встроенный генератор

Диапазон уровня входного сигнала внутренней синхронизации, дел

±6

Минимальный уровень входного сигнала внутренней синхронизации

DSO-X/MSO-X 4022A, 4024A

1 деление или 5 мВ при К_о до 10 мВ/дел;

0,6 деления при К_о от 10 мВ/дел и выше

DSO-X/MSO-X 4032A, 4034A

DSO-X/MSO-X 4052A, 4054A

DSO-X/MSO-X 4104A

DSO-X/MSO-X 4154A (от 0 до 1 ГГц)

DSO-X/MSO-X 4154A (от 1 до 1,5 ГГц)

1,5 деления или 5 мВ при КО до 10 мВ/дел;

1 деление при КО от 10 мВ/дел и выше

Диапазон уровня входного сигнала             внешней

синхронизации, В

±1,6; ±8

Минимальный       уровень

входного сигнала внешней синхронизации

В диапазоне ±1,6 В: 40 мВ в диапазоне частот от 0 до 100 МГц, 70 мВ в диапазоне частот от 100 до 200 МГц;

В диапазоне ±8 В: 200 мВ в диапазоне частот от 0 до 100 МГц, 350 мВ в диапазоне частот от 100 до 200 МГц

Логический анализатор

Число входных цифровых каналов

16 (модификации MSO-X)

Входной    импеданс    на

наконечнике пробника

(100±2) кОм/8 пФ

Разрешение по вертикали, бит

1

Пороговые          уровни

срабатывания

TTL (+1,4 В); CMOS (+2,5 В); ESL (-1,3 В) или устанавливаемый пользователем

Пределы установки уровня срабатывания, определяемого пользователем Un, В

±8 с шагом 0,01

Пределы        допускаемой

абсолютной     погрешности

установки             уровня

срабатывания, В

±(0,03-Un+0,1)

Примечание - ¹⁾ в режиме чередования с использованием половины входных каналов

Наименование характеристики

Значение

Параметры дисплея

цветной сенсорный ЖК TFT, диагональ 30,7 см, разрешение 800 на 600 точек

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

от 100 до 240 или от 100 до 120 50/60 или 50/60/400

Габаритные размеры, мм, (длина^хширина^хвысота)

454x275x156

Масса, кг

6,3

Рабочие условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

от 0 до +50

95 при температуре +40 °C

Обозначение опции

Описание опции

DSOX4B2T32U

Расширение полосы пропускания с 200 до 350 МГц, 2 канала

DSOX4B2T34U

Расширение полосы пропускания с 200 до 350 МГц, 4 канала

DSOX4B2T52U

Расширение полосы пропускания с 200 до 500 МГц, 2 канала

DSOX4B2T54U

Расширение полосы пропускания с 200 до 500 МГц, 4 канала

DSOX4B2T104U

Расширение полосы пропускания с 200 МГц до 1 ГГц, 4 канала

DSOX4B2T154U

Расширение полосы пропускания с 200 МГц до 1,5 ГГц, 4 канала

DSOX4B3T52U

Расширение полосы пропускания с 350 до 500 МГц, 2 канала

DSOX4B3T54U

Расширение полосы пропускания с 350 до 500 МГц, 4 канала

DSOX4B3T104U

Расширение полосы пропускания с 350 МГц до 1 ГГц, 4 канала

DSOX4B3T154U

Расширение полосы пропускания с 350 МГц до 1,5 ГГц, 4 канала

DSOX4B5T104U

Расширение полосы пропускания с 500 МГц до 1 ГГц, 4 канала

DSOX4B5T154U

Расширение полосы пропускания с 500 МГц до 1,5 ГГц, 4 канала

DSOX4B1T154U

Расширение полосы пропускания с 1 до 1,5 ГГц, 4 канала
