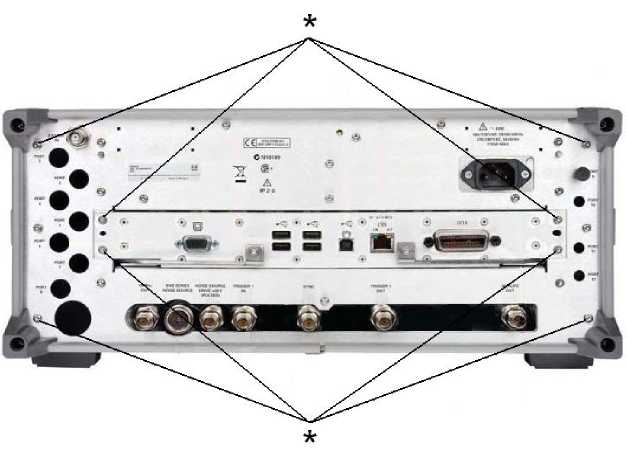

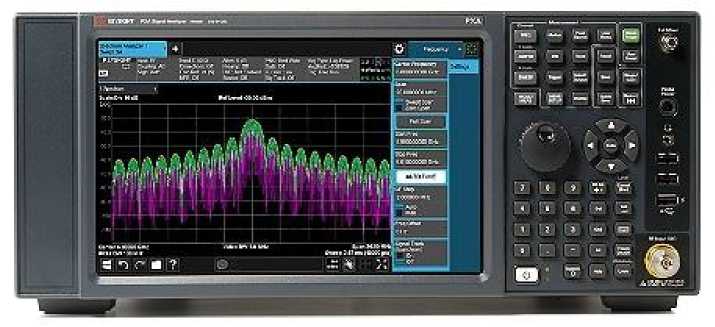

69527-17 — Анализаторы сигналов

Модель

Опция

Функциональное назначение

N9030A, N9030B

503

Частотный диапазон от 3 Гц до 3,6 ГГц

N9030A, N9030B

508

Частотный диапазон от 3 Гц до 8,4 ГГц

N9030A, N9030B

513

Частотный диапазон от 3 Гц до 13,6 ГГц

N9030A, N9030B

526

Частотный диапазон от 3 Гц до 26,5 ГГц

N9030A

543

Частотный диапазон от 3 Гц до 43 ГГц

N9030A, N9030B

544

Частотный диапазон от 3 Гц до 44 ГГц

N9030A, N9030B

550

Частотный диапазон от 3 Гц до 50 ГГц

N9030A, N9030B

В25

Полоса анализа 25 МГц

N9030A, N9030B

В40

Полоса анализа 40 МГц

N9030A, N9030B

В85

Полоса анализа 85 МГц

N9030A, N9030B

В1Х

Полоса анализа 160 МГц

N9030B

В2Х

Полоса анализа 255 МГц

N9030B

В5Х

Полоса анализа 510 МГц

N9030A, N9030B

BBA

Аналоговые входы IQ модуляции

N9030A, N9030B

CR3

Соединитель на задней панели, второй выход ПЧ

N9030A, N9030B

CRP

Соединитель на задней панели, программируемый выход ПЧ

N9030B

DUA

Управление двумя ПЧ в режиме реального времени

N9030A, N9030B

EDP

Расширенные функции отображения (спектрограмма, увеличение графика, ширина зоны)

N9030A, N9030B

EA3

Электронный аттенюатор от 9 кГц до 3,6 ГГц

N9030A, N9030B

EMC

Функции проведения измерений на соответствие нормативным требованиям к излучаемым ЭМС

N9030B

EP0

Улучшенные фазовые шумы. Опорный генератор на основе прямого цифрового синтеза

N9030A, N9030B

EXM

Опция для работы с внешними преобразователями частоты

N9030A, N9030B

ESC

Управление внешним источником

N9030A, N9030B

LNP

Малошумящий тракт

N9030A, N9030B

МРВ

Обход микроволнового преселектора

N9030A, N9030B

Р03

Предусилитель, 3,6 ГГц

N9030A, N9030B

Р08

Предусилитель, 8,4 ГГц

N9030A, N9030B

Р13

Предусилитель, 13,6 ГГц

N9030A, N9030B

Р26

Предусилитель, 26,5 ГГц

N9030A

Р43

Предусилитель, 43 ГГц

N9030A, N9030B

Р44

Предусилитель, 44 ГГц

N9030A, N9030B

Р50

Предусилитель, 50 ГГц

N9030A, N9030B

RT1

Анализатор спектра реального времени со 100 % возможностью захвата сигнала длительностью 17,3 мкс

N9030A, N9030B

RT2

Анализатор спектра реального времени со 100 % возможностью захвата сигнала длительностью 3,57 мкс

N9030A, N9030B

RTR

Запись и воспроизведение спектра в реальном времени

Модель

Опция

Функциональное назначение

N9030B

RTS

Стриминг данных в реальном времени

N9030B

FT1

Запуск по частотной маске. Захват сигналов длительностью 15 мкс

N9030B

FT2

Запуск по частотной маске. Захват сигналов длительностью 3,6 мкс

N9030A, N9030B

С35

Замена соединителя N-типа на соединитель 3,5 мм (только для опции 526)

N9030A, N9030B

SSD

Дополнительный съемный твердотельный накопитель

N9030A, N9030B

TDS

Сканирование во временной области

N9030A, N9030B

YAV

Вывод видеосигнала экранного изображения на соединитель Analog Out на задней панели

N9030A, N9030B

RBE

Широкополосный фильтр ПЧ

N9030A, N9030B

N6141A, N6141C

Измерение ЭМС

N9030A, N9030B

N9062A, N9062C

Обеспечение совместимости по командам SCPI

N9030A, N9030B

N9063A, N9063C

Анализ аналоговых модуляций

N9030A, N9030B

N9051B, N9067C

Анализа импульсов

N9030A, N9030B

N9068A, N9068C

Измерения фазового шума

N9030A, N9030B

N9069A, N9069C

Измерения коэффициента шума

N9030A, N9030B

N9071A, N9071C

Измерения по стандартам GSM/EDGE/EDGE Evolution

N9030A, N9030B

N9072A, N9072C

Измерения по стандартам cdma2000/cdmaOne

N9030A, N9030B

N9073A, N9073C

Измерения по стандартам W-CDMA/HSPA/HSPA+

N9030A, N9030B

N9077A, N9077C

Измерения по стандарту WLAN

N9030A, N9030B

N9080B, N9080C

Измерения по стандартам LTE/LTE-Advance FDD

N9030A, N9030B

N9081A, N9081C

Измерения по стандартам Bluetooth®

N9030A, N9030B

N9082B, N9082C

Измерения по стандартам LTE/LTE-Advance TDD

N9030B

N9084C

Измерения по стандартам ZigBee и Z-Wave

N9030A

N9079A

Измерения по стандартам TD-SCDMA/HSPA

N9030A

N9076A

Измерения по стандартам 1xEV-DO

N9030A

N9075A

Измерения по стандарту Mobile WiMAX

N9030A

N9074A

Измерения по стандартам для сетей WiMAX фиксированного доступа

N9030A

N9053A

Измерения по стандартам DVB-T/T2/H

N9030A

N9064A

Измерения и анализ векторных сигналов

N9030A

N6152A

Измерения сигналов цифрового кабельного телевидения

N9030A

N9083A

Измерения многостандартного радио

Наименование параметра или характеристики

Значение характеристики

Диапазон частот, Гц:

от 3 до 3,640⁹

- опция 503

- опция 508

от 3 до 8,440⁹

- опция 513

от 3 до 13Д 10⁹

- опция 526

от 3 до 26Д10⁹

- опция 543

от 3 до 43Д10⁹

- опция 544

от 3 до 44,0-10⁹

- опция 550

от 3 до 50Д10⁹

Наименование параметра или характеристики

Значение характеристики

Пределы допускаемой относительной погрешности установки частоты (6_ref):

• - стандартное исполнение

• - опция EP0 (только для модели N9030B)

±1,55-10’⁷

±6,640"⁸

Пределы допускаемой абсолютной погрешности измерений частоты в режиме частотомера, Гц

• - стандартное исполнение

• - опция EP0 (только для модели N9030B)

±(1,55-10’⁷<F и+1^10’³<ПО+ +540’²^ПЧ+2+ ^+0,5П_-8^О/(КТ-1))_-3^Гц ±(6,6-10’⁸Т_и+1-10’³-ПО+ +540’²^ПЧ+2+

+0,5-ПО/(КТ-1)) Гц;

где:

F_H- измеренное значение частоты (Гц);

ПО - полоса обзора (Гц);

КТ - количество точек ПО;

ПЧ - промежуточная частота (Гц);

Пределы допускаемой абсолютной погрешности измерений частоты по маркеру:

• - стандартное исполнение

• - опция EP0 (только для модели N9030B)

±[(1,55-10’⁷-А) + 0,1] Гц

±[(6,6-10’⁸- А) + 0,1] Гц где А - значение по маркеру (Гц)

Пределы допускаемой абсолютной погрешности измерений частоты по дельта-маркеру:

• - стандартное исполнение

• - опция EP0 (только для модели N9030B)

±[(1,55-10’⁷- D) + 0,141] Гц

±[(6,6-10’⁸- D) + 0,141] Гц где D - значение по дельта-маркеру (Гц)

Номинальные значения полос пропускания разрешающего фильтра (RBW) на уровне минус 3 дБ, Гц

от 1 до 3-10⁶ (с шагом 10 % от установленного значения); 440⁶; 540⁶; 640⁶ и 840⁶

Диапазон ослаблений входного аттенюатора, дБ: -стандартное исполнение (механический) (от 3 Гц до 50 ГГц) -опция ЕА1 (механический + электронный) (от 3 Гц до 3,6 ГГц)

от 0 до 70 с шагом 2

от 0 до 94 с шагом 1

Диапазон измерения мощности, дБм

от мощности собственных шумов до +30

Пределы допускаемой абсолютной погрешности измерения мощности (внутренний аттенюатор 10 дБ, значения входного сигнала от -10 до -50 дБм, полоса пропускания от 1 Гц од 1 МГц), дБ:

-на опорной частоте 50 МГц -весь частотный диапазон

-весь частотный диапазон (предусилитель включен)

±0,24

±(0,24 + неравномерность АЧХ) дБ

±(0,36 + неравномерность АЧХ) дБ

Наименование параметра или характеристики

Значение характеристики

Пределы допускаемой погрешности измерений мощности на опорной частоте 50 МГц и выключенном предусилителе, внутренний аттенюатор 10 дБ при изменении ослабления входного аттенюатора, дБ от 12 до 40 дБ

±0,14

от 2 до 8 дБ

±0,18

Пределы допускаемой относительной погрешности при измерении мощности в полосе пропускания, дБ: от 1 Гц до 100 кГц

±0,022

от 110 кГц до 1 МГц (при Fвх < 3,6 ГГц)

±0,044

Пределы допускаемой относительной погрешности амплитуды при переключении полос пропускания, относительно 30 кГц, дБ:

от 1 Гц до 1,5 МГц

±0,03

от 1,6 до 2,7 МГц

±0,05

3 МГц

±0,10

4, 5, 6, 8 МГц

±0,30

Неравномерность амплитудно-частотной характеристики при ослаблении входного аттенюатора 10 дБ, на частотах, дБ:

предусилитель выключен

для опций 503, 508, 513, 526:

от 3 Гц до 10 МГц включ.

±0,46

св. 10 МГц до 3,6 ГГц включ.

±0,35

св. 3,6 до 8,4 ГГц включ.

±1,5

св. 8,4 до 22,0 ГГц включ.

±2,0

св. 22,0 до 26,5 ГГц включ.

±2,5

для опций 543, 544, 550 от 3 Гц до 20 МГц включ.

±0,46

св. 20 МГц до 3,6 ГГц включ.

±0,35

св. 3,6 до 5,2 ГГц включ.

±1,7

св. 5,2 до 8,4 ГГц включ.

±1,5

св. 8,4 до 22,0 ГГц включ.

±2,0

св. 22,0 до 34,5 ГГц включ.

±2,5

св. 34,5 до 50 ГГц включ.

±3,2

Наименование параметра или характеристики

Значение характеристики

При ослаблении входного аттенюатора 0 дБ и включенном предусилителе на частотах, дБ:

для опций 503, 508, 513, 526:

от 100 кГц до 50 МГц включ.

±0,68

св. 50 МГц до 3,6 ГГц включ.

±0,55

св. 3,6 до 8,4 ГГц включ.

±2,0

св. 8,4 до 13,6 ГГц включ.

±2,3

св. 13,6 до 17,1 ГГц включ.

±2,5

св. 17,1 до 22,0 ГГц включ.

±3,0

св. 22,0 до 26,5 ГГц включ. для опций 543, 544, 550

±3,5

от 100 кГц до 50 МГц включ.

±0,68

св. 50 МГц до 3,6 ГГц включ.

±0,60

св. 3,6 до 8,4 ГГц включ.

±2,0

св. 8,4 до 13,6 ГГц включ.

±2,3

св. 13,6 до 17,1 ГГц включ.

±2,5

св. 17,1 до 22,0 ГГц включ.

±3,0

св. 22,0 до 26,5 ГГц включ.

±3,5

св. 26,5 до 34,5 ГГц включ.

±3,0

св. 34,5 до 50 ГГц включ.

±4,1

Неравномерность шкалы дисплея при значениях входного сигнала смесителя, дБ: от -18 до -10 дБм

±0,10

от -18 дБм и ниже

±0,07

Мощность собственных шумов при ослаблении входного

Стандартный режим /

аттенюатора 0 дБ, RBW = 1 Гц, на входе согласованная нагрузка, дБм

режим низких шумов

для опций 503, 508, 513, 526 (предусилитель выключен):

от 9 до 100 кГц включ.

-146/ -

св. 100 кГц до 1 МГц включ.

-150/ -

св. 1 МГц до 10 МГц включ.

-155/ -

св. 10 МГц до 1,2 ГГц включ.

-154/-

св. 1,2 до 2,1 ГГц включ.

-153/ -

св. 2,1 до 3,0 ГГц включ.

-151/ -

св. 3,0 до 3,6 ГГц включ.

-151/ -

св. 3,6 до 4,2 ГГц включ.

-147/-153

св. 4,2 до 8,4 ГГц включ.

-150/-155

св. 8,3 до 13,6 ГГц включ.

-149/-155

св. 13,5 до 16,9 ГГц включ.

-145/-152

св. 16,9 до 20 ГГц включ.

-143/-151

св. 20,0 до 26,5 ГГц включ.

-137/-150

Наименование параметра или характеристики

Значение характеристики

для опций 503, 508, 513, 526 (предусилитель включен ) от 100 до 200 кГц включ.

-152/ -

св. 200 до 500 кГц включ.

-155/ -

св. 500 кГц до 1 МГц включ.

-157/ -

св. 1 до 10 МГц включ.

-161/ -

св. 10 МГц до 2,1 ГГц включ.

-165/ -

св. 2,1 до 3,6 ГГц включ.

-163/ -

св. 3,6 до 8,4 ГГц включ.

-164/ -

св. 8,4 до 13,6 ГГц включ.

-163/ -

св. 13,5 до 16,9 ГГц включ.

-161/ -

св. 16,9 до 20 ГГц включ.

-159/ -

св. 20,0 до 26,5 ГГц включ.

-155/ -

для опций 543, 544, 550 (предусилитель выключен) от 9 до 100 кГц включ.

-146/ -

св. 100 кГц до 1 МГц включ.

-150/ -

св. 1 до 10 МГц включ.

-155/ -

св. 10 МГц до 1,2 ГГц включ.

-154/-

св. 1,2 до 2,1 ГГц включ.

-153/ -

св. 2,1 до 3,0 ГГц включ.

-151/ -

св. 3,0 до 3,6 ГГц включ.

-151/ -

св. 3,6 до 4,2 ГГц включ.

-143/-150

св. 4,2 до 6,6 ГГц включ.

-144/-152

св. 6,6 до 8,4 ГГц включ.

-147/-154

св. 8,4 до 13,6 ГГц включ.

-147/-153

св. 13,6 до 14,0 ГГц включ.

-143/-150

св. 14,0 до 17,0 ГГц включ.

-145/-151

св. 17,0 до 22,5 ГГц включ.

-141/-149

св. 22,5 до 26,5 ГГц включ.

-139/-146

св. 26,5 до 34,0 ГГц включ.

-138/-146

св. 34,0 до 37,0 ГГц включ.

-134/-141

св. 37,0 до 40,0 ГГц включ.

-132/-140

св. 40,0 до 46,0 ГГц включ.

-130/-140

св. 46,0 до 49,0 ГГц включ.

-130/-138

св. 49,0 до 50,0 ГГц включ.

-128/-138

Наименование параметра или характеристики

Значение характеристики

для опций 543, 544, 550 (предусилитель включен )

св. 100 до 200 кГц включ.

-152/ -

св. 200 до 500 кГц включ.

-155/ -

св. 0,5 до 1 МГц включ.

-157/-

св. 1 до 10 МГц включ.

-161/-

св. 10 МГц до 2,1 ГГц включ.

-164/ -

св. 2,1 до 3,6 ГГц включ.

-163/ -

св. 3,6 до 17,1 ГГц включ.

-161/-

св. 17,1 до 20,0 ГГц включ.

-160/-

св. 20,0 до 26,5 ГГц включ.

-158/-

св. 26,5 до 30,0 ГГц включ.

-157/-

св. 30,0 до 34,0 ГГц включ.

-155/-

св. 34,0 до 37,0 ГГц включ.

-153/-

св. 37,0 до 40,0 ГГц включ.

-152/-

св. 40,0 до 46,0 ГГц включ.

-149/-

св. 46,0 до 50,0 ГГц включ.

-146/-

*- на частотах выше 3,6 ГГц при включеннии предусилителя отключается функция

снижения собственных шумов

Уровень фазового шума для центральной частоты 1 ГГц (при отстройке от несущей), дБн/Гц:

при стандартном опорном генераторе

100 Гц

-94

1 кГц

-121

10 кГц

-129

30 кГц

-130

100 кГц

-129

1 МГц

-145

10 МГц с опцией EP0

-155

10 Гц

-90

100 Гц

-107

1 кГц

-125

10 кГц

-134

100 кГц

-139

1 МГц

-145

10 МГц

-155

Наименование параметра или характеристики

Значение характеристики

Гармонические искажения, при уровне на смесителе

Стандартный режим /

-15 дБм, дБн

режим низких шумов

для опций 503, 508, 513, 526

от 10 до 100 МГц включ.

-57/ -

св. 0,1 до 1,8 ГГц включ.

-60/ -

св. 1,8 до 2,5 ГГц включ.

-77/ -95

св. 2,5 до 4 ГГц включ.

-77/ -101

св. 4 до 6,5 ГГц включ.

-77/ -105

св. 6,5 до 10 ГГц включ.

-70/ -105

св. 10 до 13,25 ГГц включ.

-62/ -105

для опций 543, 544,550

от 10 до 100 МГц включ.

-57/ -

св. 0,1 до 1,8 ГГц включ.

-60/ -

св. 1,8 до 2,5 ГГц включ.

-72/ -95

св. 2,5 до 3 ГГц включ.

-72/ -99

св. 3 до 5 ГГц включ.

-77/ -99

св. 5 до 6,5 ГГц включ.

-77/ -105

св. 6,5 до 10 ГГц включ.

-70/ -105

св. 10 до 13,25 ГГц включ.

-62/-105

св. 13,25 до 25 ГГц включ.

-65/-

Интермодуляционные искажения третьего порядка при двух тонах -16 дБм (10 МГц до 26,5 ГГц) и двух тонах -20 дБм (26,5 до 50 ГГц) на смесителе, с разнесением тонов более 5-кратной ширины полосы предфильтра ПЧ, дБм: для всех частотных опций 503, 508, 513, 526, 543, 544, 550

от 10 до 150 МГц включ.

+13

св. 150 до 600 МГц включ.

+18

св. 0,6 до 1,1 ГГц включ.

+20

св. 1,1 до 3,6 ГГц включ.

+21

для опций 503, 508, 513, 526

от 3,5 до 13,6 ГГц включ.

+17

св. 13,6 до 17,1 ГГц включ.

+15

св. 17,1 до 26,5 ГГц включ.

+16

для опций 543, 544, 550

от 3,5 до 13,6 ГГц включ.

+16

св. 13,6 до 34,5 ГГц включ.

+13

св. 34,5 до 50 ГГц включ.

+10

Габаритные размеры (длина^хширина^хвысота), мм,

не более

556^х426^х177

Масса, кг, не более

22

Напряжение питания от сети переменного тока, В:

- частотой 50, 60, 400 Гц

от 100 до 120

- частотой 50, 60 Гц

от 220 до 240

Потребляемая мощность, В •А, не более

630

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от 0 до 55

- атмосферное давление, кПа

от 96 до 104
