Конструктивно измеритель выполнен в виде переносного моноблока, на передней панели которого расположены органы управления, входные оптические порты и выходные разъемы для вывода аналоговых электрических сигналов. На задней панели расположены порты для связи с персональным компьютером и подключения к локальной сети передачи данных.

Управление измерителем производится с помощью персонального компьютера, на котором установлено специальное программное обеспечение; результаты измерений выводятся на экран компьютера в цифровой форме. Измерители обеспечивают подключение по интерфейсам: GPIB, USB, LAN.

Принцип действия измерителя основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.

Измеритель позволяет проводить измерения средней мощности и ослабления оптического излучения.

Модели измерителей отличаются между собой диапазоном измерений и количеством входных портов (два порта у моделей N7747A, четыре порта у моделей N7744A и N7748A, и восемь портов у моделей N7745A).

Для защиты от несанкционированного доступа к элементам схемы корпус измерителя пломбируется.

Внешний вид измерителей с указанием мест размещения знака утверждения типа, а также схема пломбировки от несанкционированного доступа приведены на рисунках 1 - 3.

утверждения типа

Рисунок 1 - Измерители Ю744А и N7745А вид спереди

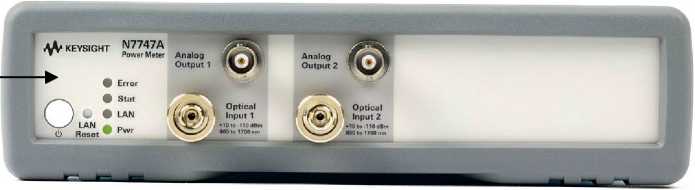

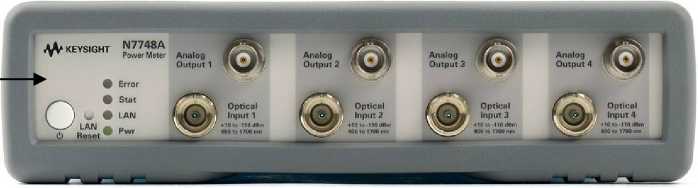

Рисунок 2 - Измерители N7747A и N7748A, вид спереди

Место пломбировки от несанкционированного доступа

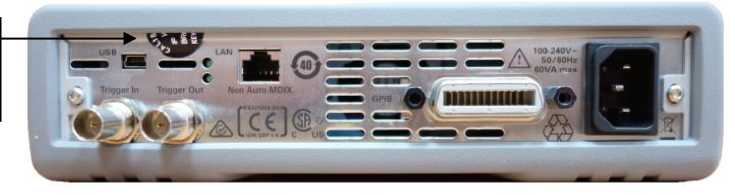

Рисунок 3 - Измеритель N7747A, вид сзади

Комплектность измерителей приведена в таблице 4.

Таблица 4

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

• ¹ Условия измерений для моделей N7744A, N7745A:

• - одномодовое волокно (SMF).

• - уровень мощности: от -60 дБм до +10 дБм.

• - ширина спектральной линии излучения менее 10 нм (полная ширина на уровне половинной амплитуды)

• - установленное на измерителе оптической мощности значение длины волны отличается от действительного значения длины волны излучения не более, чем на ± 0,4 нм.

• - без учета шума и дрейфа постоянного смещения

• ² Условия измерений для моделей N7747A, N7748A:

• - волокно с диаметром сердцевины не более 50 мкм, числовая апертура не более 0,2;

• - соединители с феррулой диаметром 2,5 мм;

• - диапазон длин волн от 1000 до 1630 нм;

• - уровень мощности от -90 до +10 дБм.
