Назначение средства измерений:
Анализаторы спектра N90003. N90103. N90203 (далее - анализаторы) предназначены для измерений и визуального наблюдения составляющих спектра периодически повторяющихся сигналов.
Внешний вид.
Анализаторы спектра
Рисунок № 1
Внешний вид.
Анализаторы спектра
Рисунок № 2
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) анализаторов представляет собой специализированное программное обеспечение (СПО) фирмы «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия, для визуального отображения и измерений параметров спектра сигналов. Метрологически значимая часть ПО анализаторов и измеренные данные не требуют защиты от преднамеренных и непреднамеренных изменений.
Уровень защиты программного обеспечения «низкий » в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Signal Analyzer Instrument Software |
Номер версии (идентификационный номер) ПО |
не ниже A17.05 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и на лицевую панель анализатора методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам спектра N9000B, N9010B, N9020B
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу 651-19-18 МП «Инструкция. Анализаторы спектра N9000B, N9010B, N9020B. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 29 марта 2019 года.
Основные средства поверки:
-
- генератор сигналов E8257D, регистрационный № 74333-19 в Федеральном информационном фонде;
-
- частотомер электронно-счетный 53210А, регистрационный № 51077-12 в Федеральном информационном фонде;
-
- стандарт частоты рубидиевый FS725, регистрационный № 31222-06 в Федеральном информационном фонде;
-
- блок измерительный ваттметров N1914B, регистрационный № 57386-14 в Федеральном информационном фонде;
-
- преобразователи измерительные термоэлектрические ваттметров поглощаемой мощности N8482\ N8487A, регистрационный № 58375-14 в Федеральном информационном фонде;
-
- преобразователи измерительные Е9304\, регистрационный № 57387-14 в Федеральном информационном фонде
-
- преобразователи измерительные ваттметров поглощаемой мощности 8487D, регистрационный № 58320-14 в Федеральном информационном фонде;
-
- аттенюаторы ступенчатые программируемые 8494G, 8496G, регистрационный
№ 60239-15 в Федеральном информационном фонде;
- генератор сигналов произвольной формы 33250A, регистрационный № 52150-12 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
Изготовитель
Компания «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия
Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia.
Телефон (факс): +1800-888 848; +1800-801 664
Web-сайт: www.keysight.com
E-mail: tm_ap@keysight.com
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз» (ООО «Кейсайт Текнолоджиз»)
ИНН 7705556495
Адрес: 113054, г. Москва, Космодамианская наб., 52, стр. 3
Телефон (факс): +7 (495) 797-39-00; +7 (495) 797-39-01
Web-сайт: www.keysight.com E-mail: tmo_russia@keysight.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
Адрес: 141570, область Московская, район Солнечногорский, город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ», корпус 11
Телефон (факс): +7 (495) 526-63-00; +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Принцип действия анализаторов основан на методе последовательного анализа сигнала. Анализаторы представляют собой автоматически или вручную перестраиваемые супергетеродинные приемники. которые отображают амплитуды спектральных компонент в зависимости от частоты.
Управление операциями меню. а также задание рабочих параметров анализаторов производится с помощью клавиатуры передней панели; результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем анализаторы обеспечивают подключение по интерфейсам: GPIB. USB. LBN.
Анализаторы выпускаются с опциями. основным отличиями которых являются: диапазоны частот. частоты предусилителя и измерительные приложения.
Конструктивно анализатор выполнен в виде переносного моноблока. на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей.

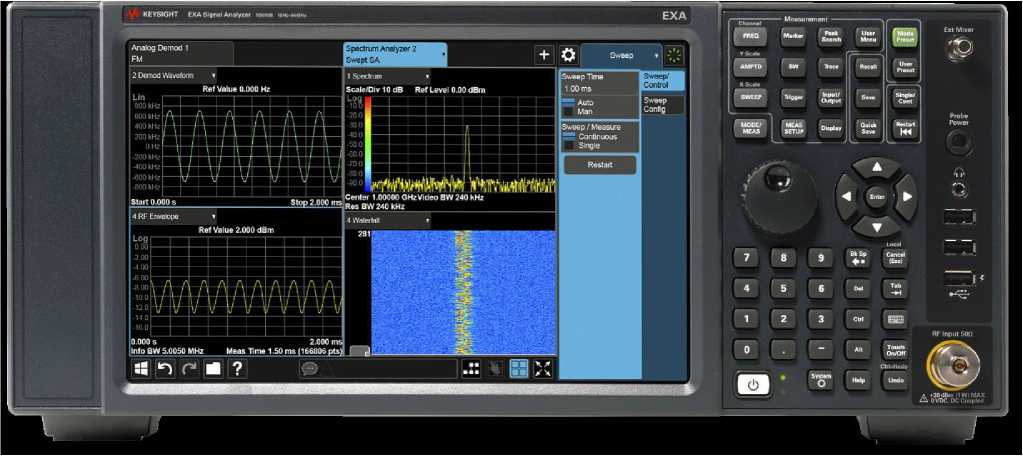

Общий вид анализатора представлен на рисунке 1.

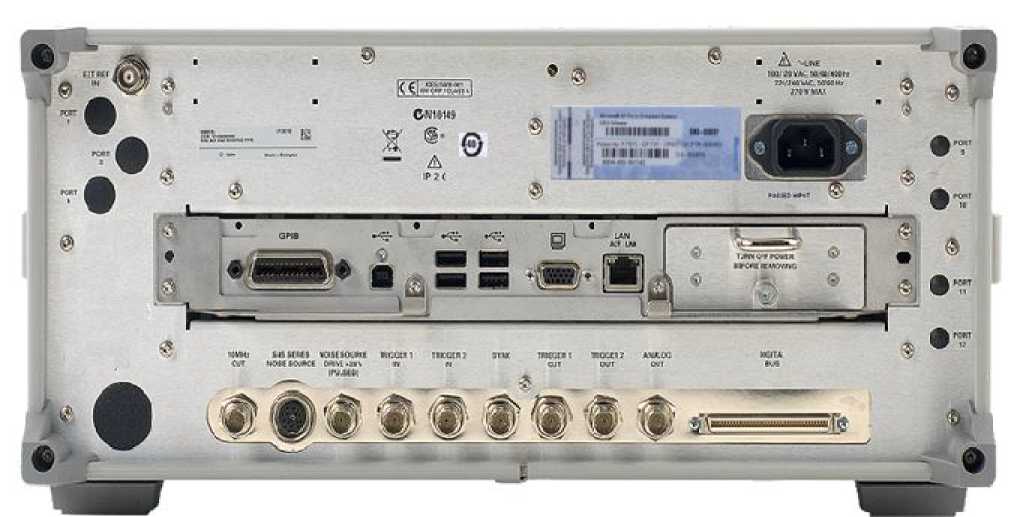

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 1 - Общий вид анализатора
Места пломбирования от несанкционированного доступа
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Для анализаторов спектра N9000B, N9010B, N9020B определён состав опций и их функциональные возможности, которые приведены в таблице 2.
Таблица 2 - Состав опций и их функциональные возможности
Модификация |
Опция |
Функциональное назначение |
N9000B |
503 |
Частотный диапазон от 9 кГц до 3,6 ГГц |
N9010B, N9020B |
503 |
Частотный диапазон от 10 Гц до 3,6 ГГц |
N9000B |
507 |
Частотный диапазон от 9 кГц до 7,5 ГГц |
N9010B |
507 |
Частотный диапазон от 10 Гц до 7 ГГ ц |
N9020B |
508 |
Частотный диапазон от 10 Гц до 8,4 ГГц |
N9000B |
513 |
Частотный диапазон от 9 кГц до 13,6 ГГц |
Модификация |
Опция |
Функциональное назначение |
N9010B, N9020B |
513 |
Частотный диапазон от 10 Гц до 13,6 ГГц |
N9000B |
526 |
Частотный диапазон от 9 кГц до 26,5 ГГц |
N9010B, N9020B |
526 |
Частотный диапазон от 10 Гц до 26,5 ГГц |
N9010B, N9020B |
532 |
Частотный диапазон от 10 Гц до 32 ГГц |
N9010B, N9020B |
544 |
Частотный диапазон от 10 Гц до 44 ГГ ц |
N9020B |
550 |
Частотный диапазон от 10 Гц до 50 ГГц |
N9010B, N9020B, N9000B |
В25 |
Полоса анализа 25 МГц |
N9010B, N9020B |
В40 |
Полоса анализа 40 МГц |
N9020B |
B85 |
Полоса анализа 85 МГц |
N9020B |
B1A |
Полоса анализа 125 МГц |
N9020B |
B1X |
Полоса анализа 160 МГц |
N9020B |
BBA |
Аналоговые входы IQ модуляции |
N9000B |
С75 |
Соединитель на задней панели N-типа, 75 Ом, рабочий частотный диапазон от 1 МГц до 1,5 ГГц |
N9010B, N9020B, N9000B |
CR3 |
Соединитель на задней панели, выход второй ПЧ |
N9010B, N9020B |
CRP |
Соединитель на задней панели, программируемый выход ПЧ |
N9010B, N9020B, N9000B |
DP2 |
Цифровой процессор с памятью сбора данных 2 ГБайт |
N9000B, N9010B, N9020B |
EDP |
Набор расширенных функций отображения (спектрограмма, увеличение графика, зональный обзор) |
N9010B, N9020B |
EA3 |
Электронный аттенюатор до 3,6 ГГц |
N9010B, N9020B, N9000B |
EMC |
Базовые функции для проведения предварительных квалификационных измерений на соответствие нормативным требованиям к излучаемым ЭМС |
N9010B, N9020B |
EXM |
Опция для работы с внешними преобразователями частоты |
N9010B, N9020B, N9000B |
ESC |
Управление внешним генератором сигналом |
N9000B, N9010B |
FSA |
Точный ступенчатый аттенюатор |
N9010B, N9020B |
FP2 |
Ускорение измерений мощности в полосе 40 МГц |
N9020B |
FT1 |
Триггер по частотной маске, базовый режим |
N9020B |
FT2 |
Триггер по частотной маске, расширенный режим |
N9010B, N9020B |
МРВ |
Обход микроволнового преселектора |
N9010B, N9020B |
NF2 |
Компенсация собственных шумов прибора |
N9010B, N9020B, N9000B |
Р03 |
Предусилитель, 3,6 ГГц |
N9010B, N9000B |
Р07 |
Предусилитель, 7 ГГц |
N9020B |
Р08 |
Предусилитель, 8,4 ГГц |
N9000B, N9010B, N9020B |
Р13 |
Предусилитель, 13,6 ГГц |
N9000B, N9010B, N9020B |
Р26 |
Предусилитель, 26,5 ГГц |
N9010B, N9020B |
Р32 |
Предусилитель, 32 ГГц |
N9010B, N9020B |
Р44 |
Предусилитель, 44 ГГц |
N9020B |
Р50 |
Предусилитель, 50 ГГц |
N9010B, N9020B, N9000B |
PFR |
Прецизионный опорный генератор 10 МГц |
N9020B |
RBE |
Расширение максимальной полосы разрешающих фильтров ПЧ |
N9020B |
RT1 |
Анализатор спектра реального времени c базовыми возможностями |
Модификация |
Опция |
Функциональное назначение |
N9020B |
RT2 |
Анализатор спектра реального времени с расширенными возможностями |
N9020B |
RTR |
Запись спектра реального времени |
N9010B, N9020B, N9000B |
SSD |
Дополнительный съемный твердотельный накопитель c Windows 7 |
N9010B, N9020B, N9000B |
SS1 |
Дополнительный съемный твердотельный накопитель c Windows 10 |
N9000B |
T03 |
Следящий генератор, частотный диапазон от 9 кГц до 3 ГГц |
N9000B |
Т06 |
Следящий генератор, частотный диапазон от 9 кГц до 6 ГГц |
N9010B, N9020B |
TDS |
Сканирование во временной области |
N9010B, N9020B |
YAS |
Вывод видеосигнала экранного изображения на соединитель Analog Out на задней панели |
N9000B, N9010B, N9020B |
N6141C/ EM0E |
Приложение для ЭМС измерений |
N9000B, N9010B, N9020B |
N6171A |
Измерительное приложение MATLAB |
N9000B, N9010B, N9020B |
N9054C/ EM0E |
Приложение VMA для векторных измерений модуляции |
N9010B, N9020B |
N9061С /EM0E |
Приложение для обеспечения совместимости с анализаторами 856xE/EC, 8566/68 |
N9010B, N9020B |
N9062C/ EM0E |
Измерительное приложение для обеспечения совместимости по командам SCPI |
N9000B, N9010B, N9020B |
N9063C/ EM0E |
Измерительное приложение для анализа аналоговой модуляции |
N9000B, N9010B, N9020B |
N9067C/ EM0E |
Приложение для статистических измерений параметров импульсов |
N9000B, N9010B, N9020B |
N9068C/ EM0E |
Приложение для измерения фазового шума |
N9000B, N9010B, N9020B |
N9069C/ EM0E |
Приложение для измерения коэффициента шума |
N9000B, N9010B, N9020B |
N9071C/ EM0E |
Измерительное приложение для GSM/EDGE/Evolution |
N9000B, N9010B, N9020B |
N9073C/ EM0E |
Измерительное приложение для W-CDMA/HSPA/HSPA+ |
N9000B, N9010B, N9020B |
N9077C/ EM0E |
Измерительное приложение для систем беспроводной связи WLAN 802.11 |
N9000B, N9010B, N9020B |
N9080C/ EM0E |
Измерительное приложение для LTE/LTE-Advanced FDD |
N9000B, N9010B, N9020B |
N9081C/ EM0E |
Измерительное приложение для Bluetooth |
N9000B, N9010B, N9020B |
N9082C/ EM0E |
Измерительное приложение для LTE/LTE-Advanced TDD |
N9000B, N9010B, N9020B |
N9084C/ EM0E |
Измерительное приложение для систем Short Range Communications |
N9010B, N9020B |
N9085EM0E |
Измерительное приложение для сигналов 5G NR |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение | ||
N9000B |
N9010B |
N9020B | |
Диапазон частот, Гц
|
от 9 103 до 3,6409 от 9 103 до 7Д109 от 9403 до 13,6409 от 9403 до 26Д109 |
от 10 до 3,6409 от 10 до 7409 от 10 до 13,6409 от 10 до 26Д109 от 10 до 32409 от 10 до 44409 |
от 10 до 3,6409 от 10 до 8,4409 от 10 до 13,6409 от 10 до 26Д109 от 10 до 32409 от 10 до 44409 от 10 до 50409 |
Пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора (5ог) за год
|
и- но о ■'j а> |
±1 .10-6 ±1’10"7 |
±1 .10-6 ±1'10-7 |
Пределы допускаемой относительной погрешности юстировки опорного генератора (6k)
|
±1,.4.1-08-6 ±4’10-8 |
±1,.4.1-08-6 ±4’10"8 |
±1,.4.1-08-6 ±4’10-8 |
Пределы допускаемой дополнительной температурной погрешности (vt)
при температуре от 15 до 20 оС включ. при температуре св. 20 до 30 оС включ. при температуре св. 30 до 35 оС |
±2.10-6 ±5.1.0-8-8 ±1,.5.1-08-8 ±5.10-8 |
±2.10-6 ±5.1.0-8-8 ±1,.5.1-08-8 ±5.10-8 |
±2.10-6 ±5.1.0-8-8 ±1,5.10-8 |
Пределы допускаемой относительной погрешности установки частоты |
±[(T1) • 6ог2)) + vt3) + 6k4)] |
Наименование характеристики |
Значение | ||||
N9000B |
N9010B |
N9020B | |||
Пределы допускаемой абсолютной погрешности |
±[F5) |
+ 0,05 • ПЧ 7) + 2 Гц + 0,5 • |
ПО/(КТ8)-1)] | ||
измерений частоты (F), Гц |
бог + 0,0025^ ПО6) | ||||
Пределы допускаемой абсолютной погрешности измерений частоты (F) в режиме частотомера (marker counter), Гц |
±[F • [(T |
• бог) + V + бк] + 0,1 Гц] | |||
Пределы допускаемой относительной погрешности при измерении мощности из-за переключения полос пропускания от 1 Гц до 8 МГц, относительно 1 кГц, дБ | |||||
от 1 Гц до 750 кГц |
- |
± 0,044 |
± 0,044 | ||
от 820 кГц до 1,2 МГц (при Fbk9) < 3,6 ГГц) |
± 0,088 |
± 0,088 | |||
Диапазон ослаблений входного аттенюатора, дБ: | |||||
- стандартное исполнение | |||||
- шаг 10 дБ: |
- |
от 0 до 60 |
- | ||
опции 503, 507 |
от 0 до 50 |
- | |||
опции 513, 526 |
от 0 до 70 |
- | |||
- шаг 2 дБ - опция FSA |
- |
- |
от 0 до 70 | ||
- шаг 10 дБ: | |||||
опции 503, 507 |
от 0 до 50 |
- |
- | ||
опции 513, 526 |
от 0 до 70 |
- |
- | ||
- шаг 2 дБ |
- |
от 0 до 60 дБ |
- | ||
- опция ЕА3 (шаг 1 дБ), дБ |
- |
от 0 до 24 |
от 0 до 24 |
Наименование характеристики |
Значение | ||
N9000B |
N9010B |
N9020B | |
Мощность собственных шумов10), дБм11), не более |
опции 503, 507 предусилитель выключен/включен |
опции 503, 507, 513, 526 предусилитель выключен/включен |
опции 503, 508, 513, 526 предусилитель выключен/включен |
от 1 до 10 МГц включ. |
-130/-149 |
-147/- |
-150/-161 |
св. 10 МГц до 1,5 ГГц включ. |
-148/-161 |
- | |
св. 10 МГц до 2,1 ГГц включ. |
-148/-161 |
-151/-163 | |
св. 1,5 до 2,2 ГГц включ. |
-144/-160 | ||
св. 2,2 до 2,5 ГГц включ. |
-144/-158 | ||
св. 2,5 до 2,7 ГГц включ. |
-142/-158 | ||
св. 2,1 до 7,0 ГГц включ. |
-147/-160 | ||
св. 2,1 до 8,4 ГГц включ. |
-149/-162 | ||
св. 2,7 до 3,0 ГГц включ. |
-139/-158 | ||
св. 3,0 до 4,5 ГГц включ. |
-137/-155 | ||
св. 4,5 до 6 ГГц включ. |
-133/-152 | ||
св. 6 до 7,5 ГГц включ. |
-128/-148 | ||
св. 7 до 13,6 ГГц включ. |
-143/-160 | ||
св. 8,4 до 13,6 ГГц включ. |
-143/-157 |
-148/-162 | |
св. 13,6 до 17,1 ГГц включ. |
-137/-157 |
-144/-159 | |
св. 17,1 до 20,0 ГГц включ. |
-137/-155 |
-143/-157 | |
св. 20 до 26,5 ГГц включ. |
-134/-150 |
-136/-152 |
Наименование характеристики |
Значение | ||
N9000B |
N901ОБ |
N9020B | |
опции 513,526 Предусилитель выключен/включен |
опции 53212), 54412) Предусилитель выключен/включен |
опции 532, 544, 55013) Предусилитель выключен/включен | |
от 100 кГц до 1 МГц включ. |
- /-145 |
- /-149 | |
св. 1,0 до 10 МГц включ. |
-143/-153 |
- /-161 |
- /-163 |
св. 1,0 МГц до 1,2 ГГц включ. |
-152/- | ||
св. 1,0 МГц до 1,5 ГГц включ. |
-147/-160 |
-154/- | |
св. 10,0 МГц до 1,2 ГГц включ. |
- /-164 |
- /-164 | |
св. 1,2 до 2,1 ГГц включ. |
-151/-163 |
-152/-163 | |
св. 1,5 до 6,0 ГГц включ. |
-143/-158 | ||
св. 2,1 до 3,6 ГГц включ. |
-149/-162 |
-150/-162 | |
св. 3,5 до 4,2 ГГц включ. |
-144/-160 |
-144/ - | |
св. 3,6 до 7,0 ГГц включ. |
- /-160 |
- /-161 | |
св. 4,2 до 6,6 ГГц включ. |
-146/ - | ||
св. 4,2 до 8,4 ГГц включ. |
-145/ - | ||
св. 6,0 до 7,5 ГГц включ. |
-141/-155 | ||
св. 6,6 до 8,4 ГГц включ. |
-148/ - | ||
св. 7,0 до 20,0 ГГц включ. |
- /-160 |
- /-161 | |
св. 7,5 до 13,6 ГГц включ. |
-139/-155 | ||
св. 8,3 до 13,6 ГГц включ. |
-147/- |
-148/ - | |
св. 13,5 до 20,0 ГГц включ. |
-145/- | ||
св. 13,6 до 20,0 ГГц включ. |
-134/-153 | ||
св. 13,6 до 20,0 ГГц включ. |
-145/ - |
-145/ - | |
св. 20,0 до 24,0 ГГц включ. |
-132/-151 | ||
св. 20,0 до 26,5 ГГц включ. |
-142/-158 |
-142/-159 | |
св. 24,0 до 26,5 ГГц включ. |
-124/-142 | ||
св. 26,5 до 32,0 ГГц включ. |
- /156 |
- /-158 | |
св. 26,4 до 34,0 ГГц включ. |
-140/- |
-140/ - | |
св. 32,0 до 34,0 ГГц включ. |
- /-156 |
- /-156 | |
св. 34,0 до 40,0 ГГц включ. |
- /-153 |
-136/-154 | |
св. 33,9 до 44,0 ГГц включ. |
-135/ - | ||
св. 40,0 до 44,0 ГГц включ. |
- /-149 |
-135/-150 | |
св. 44,0 до 46,0 ГГц включ. |
-135/-150 | ||
св. 46,0 до 50,0 ГГц включ. |
-133/-150 |
Наименование характеристики |
Значение | ||
N9000B |
N9010B |
N9020B | |
Неравномерность амплитудно- |
Опции 50315), 50715) |
Опции 50315), 50715), 51315), 52615) |
Опции 50315), 50815), 51315), 52615) |
частотной характеристики | |||
(А)14), дБ, в диапазонах частот, | |||
не более | |||
от 240’8 до 140’2 ГГ ц включ. |
±0,6 | ||
от 940’6 до 140’2 ГГ ц включ. |
±0,6 |
±0,8 | |
св. 1,0-10’2 до 3,0 ГГц включ. |
±0,75 | ||
св. 1,040’2 до 3,6 ГГц включ. |
±0,6 |
±0,45 | |
св. 3,0 до 5,25 ГГц включ. |
±1,45 | ||
св. 5,25 до 7,5 ГГц включ. |
±1,65 | ||
св. 3,6 до 7,0 ГГц включ. |
±2,0 | ||
св. 3,6 до 8,4 ГГц включ. |
±1,5 | ||
св. 7,0 до 13,6 ГГц включ. |
±2,5 | ||
св. 8,4 до 13,6 ГГц включ. |
±2,0 | ||
св. 13,6 до 22,0 ГГц включ. |
±3,0 |
±2,0 | |
св. 22,0 до 26,5 ГГц включ. |
±3,2 |
±2,5 | |
Опции 513, 526 |
- |
- | |
от 940’6 до 140’2 ГГ ц включ. |
±0,8 | ||
св. 1,0-10’2 до 3,0 ГГц включ. |
±0,65 | ||
св. 3,0 до 7,5 ГГц включ. |
±1,5 | ||
св. 7,5 до 13,6 ГГц включ. |
±2,0 | ||
св. 13,6 до 19,0 ГГц включ. |
±2,0 | ||
св. 19,0 до 26,5 ГГц включ. |
±2,5 |
Наименование характеристики |
Значение | ||
N9000B |
N9010B |
N9020B | |
от 240-8 до Г10-2 ГГ ц включ. |
- |
Опции 532, 544 |
Опции 532, 544, 550 |
±0,6 |
±0,6 | ||
от 940-6 до Г10-2 ГГ ц включ. | |||
св. 1Д10-2 до 5Д10-2 ГГц включ. св. 1Д10-2 до 3,5 ГГц включ. |
±0,45 |
±0,45 | |
св. 5Д10-2 до 3,6 ГГц включ. |
±0,45 | ||
св. 3,5 до 5,2 ГГц включ. св. 3,6 до 5,2 ГГц включ. |
±1,7 |
±1,7 | |
св. 5,2 до 8,3 ГГц включ. св. 5,2 до 8,4 ГГц включ. |
±1,5 |
±1,5 | |
св. 8,3 до 22 ГГц включ. св. 8,4 до 13,6 ГГц включ. |
±2,0 |
±2,0 | |
св. 13,6 до 17,1 ГГц включ. |
±2,0 | ||
св. 17,1 до 22,0 ГГц включ. |
±2,0 | ||
св. 22,0 до 26,5 ГГц включ. |
±2,5 | ||
св. 26,5 до 34,5 ГГц включ. св. 22,0 до 34,5 ГГц включ. |
±2,5 |
±2,5 | |
св. 34,5 до 44,0 ГГц включ. св. 34,5 до 50,0 ГГц включ. |
±3,2 |
±3,21 | |
от Г10-7 до 3,6 ГГц включ. |
- |
- |
Опции 50313), 50813), 51313), 52613) |
±0,75 | |||
св. 3,6 до 8,4 ГГц включ. |
±2,0 | ||
св. 8,4 до 13,6 ГГц включ. |
±2,3 | ||
св. 13,6 до 17,1 ГГц включ. |
±2,5 | ||
св. 17,1 до 22,0 ГГц включ. |
±2,5 | ||
св. 22,0 до 26,5 ГГц включ. |
- |
±3,5 |
Наименование характеристики |
Значение | ||
N9000B |
N9010B |
N9020B | |
от Г10-7 до 3,6 ГГц включ. |
- |
- |
Опции 53216), 54416), 55016) |
±0,75 | |||
св. 3,6 до 5,2 ГГц включ. |
±2,0 | ||
св. 5,2 до 8,4 ГГц включ. |
±2,0 | ||
св. 8,4 до 13,6 ГГц включ. |
±2,3 | ||
св. 13,6 до 17,1 ГГц включ. |
±2,5 | ||
св. 17,1 до 22,0 ГГц включ. |
±2,8 | ||
св. 22,0 до 26,5 ГГц включ. |
±3,5 | ||
св. 26,5 до 34,5 ГГц включ. |
±3,0 | ||
св. 34,5 до 50,0 ГГц включ. |
±4,1 | ||
Пределы допускаемой абсолютной погрешности измерений мощности17), дБ | |||
на опорной частоте 50 МГц |
±0,4 |
±0,4 |
±0,33 |
с выключенным предусилителем в частотном диапазоне, кроме значения опорной частоты 50 МГц со включённым предусилителем в |
±(0,4 + А18)) |
±(0,4 + А) |
±(0,33 + А) |
частотном диапазоне, кроме значения опорной частоты 50 МГц |
±(0,39 + А) | ||
Пределы допускаемой абсолютной 19) погрешности измерений мощности , дБ |
±0,32 |
±0,20 |
±0,20 |
Наименование характеристики |
Значение | ||
N9000B |
N9010B |
N9020B | |
Пределы допускаемой абсолютной погрешности при измерении мощности, относительно 30 кГц, из-за переключения полос пропускания, дБ от 1 до 1,5-106 Гц |
±0,05 | ||
от 1 до 3406 1’ ц |
±0,15 |
±0,1 |
- |
от 1,6 до 3406 Гц |
- |
- |
±0,1 |
4406; 5406; 6406; 8406 Гц |
±1 |
±1 |
±1 |
Неравномерность шкалы дисплея при значениях входного сигнала смесителя во всем частотном диапазоне, дБ, не более: от минус 10 до минус 80 дБм |
±0,15 |
±0,10 |
±0,10 |
Уровень фазового шума для центральной частоты 1 ГГц (при отстройке частоты), дБн/Гц20), не более 100 Гц |
-87 |
-91 | |
1 кГц |
-98 |
- |
- |
10 кГц |
-106 |
-107 |
-113 |
100 кГц |
-108 |
-115 |
-116 |
1 МГц |
-130 |
-134 |
-135 |
Наименование характеристики |
Значение | ||
N9000B |
N9010B |
N9020B | |
Нега21р)монические искажения, | |||
дБн21), не более | |||
-6522) |
- |
- | |
от 1Д10-2 до 3,6 ГГц включ. |
Г-) СЧ , О 00 |
Г-) сч : о 00 | |
св. 3,6 до 13,6 ГГц включ. |
-7523) |
-7823) | |
св. 13,6 до 17,1 ГГц включ. |
-7123) |
-7423) | |
св. 17,1 до 22,0 ГГц включ. |
-6823) |
-7023) | |
св. 22,0 до 26,5 ГГц включ. |
-6623) |
-6823) | |
св. 26,5 до 34,5 ГГц включ. |
-7024) |
-7024) | |
св. 34,5 до 44,0 ГГц включ. |
-6024) |
-6024) | |
Гармонические искажения |
- |
Опции 503, 508, 513, 526 | |
второго порядка, дБн, не более | |||
от 1Д10-2 до 1,0 ГГц включ. |
-6025) | ||
св. 1,0 до 1,8 ГГц включ. |
-5625) | ||
св. 1,8 до 6,5 ГГц включ. |
-8025) | ||
св. 6,5 до 11,0 ГГц включ. |
-7025) | ||
св. 11,0 до 13,25 ГГц включ. |
-6525) | ||
Опции 532, 544, 550 | |||
от 1Д10-2 до 1,0 ГГц включ. |
-60 | ||
св. 1,0 до 1,80 ГГц включ. |
-56 | ||
св. 1,8 до 3,0 ГГц включ. |
-72 | ||
св. 3,0 до 6,5 ГГц включ. |
-80 | ||
св. 6,5 до 11 ГГц включ. |
-70 | ||
св. 11,0 до 13,25 ГГц включ. |
-65 |
Наименование характеристики |
Значение | ||
N9000B |
N9010B |
N9020B | |
Интермодуляционные искажения третьего порядка, дБм, не более |
опции 503, 507 |
опции 503, 508, 513, 526 |
опции 503, 508, 513, 526 |
от 1Д10-8 до 0,1 ГГц включ. |
- |
- |
-8427) |
св. 0,1 до 0,4 ГГц включ. |
-6026) |
+1327), 28) |
-9027) |
св. 0,4 до 3,0 ГГц включ. |
-6626) |
- |
- |
св. 0,4 до 3,6 ГГц включ. |
- |
- |
-9227) |
св. 0,4 до 13,6 ГГц включ. |
- |
+1427), 28) |
- |
св. 3,0 до 7,5 ГГц включ. |
-6626) |
- |
- |
св. 3,6 до 26,5 ГГц включ. |
- |
- |
-9027) |
св. 13,6 до 26,5 ГГц включ. |
- |
+1227), 28) |
- |
от 1Д10-8 до 0,1 ГГц включ. |
опции 513, 526 |
опции 532, 544 |
опции 532, 544, 550 |
- |
- |
-8827) | |
св. 0,01 до 0,1 ГГц включ. |
- |
+1227), 28) |
- |
св. 0,1 до 0,5 ГГц включ. |
-6226) |
- |
- |
св. 0,1 до 3,95 ГГц включ. |
- |
- |
-9227) |
св. 0,1 до 13,6 ГГц включ. |
- |
+1527), 28) |
- |
св. 0,5 до 2,0 ГГц включ. |
-6426) |
- | |
св. 2,0 до 3,0 ГГц включ. |
-6226) |
- | |
св. 3,0 до 7,5 ГГц включ. |
-6426) |
- | |
св. 3,95 до 13,6 ГГц включ. |
- |
-9027) | |
св. 7,5 до 13,6 ГГц включ. |
-6226) |
+1127), 28) |
- |
св. 13,6 до 17,1 ГГц включ. |
- |
-8427) | |
св. 13,6 до 26,5 ГГц включ. |
-6026) |
- |
- |
св. 17,1 до 26,5 ГГц включ. |
- |
+1027), 28) |
- |
св. 17,1 до 34,5 ГГц включ. |
- |
- |
-8227) |
св. 34,5 до 50,0 ГГц включ. |
- |
- |
-8027) |
Наименование характеристики |
Значение | ||
N9000B |
N9010B |
N9020B | |
|
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение | ||
N9000B |
N9010B |
N9020B | |
Габаритные размеры анализаторов, мм, не более: - ширина |
426 |
426 |
426 |
- длина |
368 |
368 |
368 |
- высота |
177 |
177 |
177 |
Масса (без опций), кг, не более |
15,4 |
18 |
18 |
Параметры электрического питания напряжением переменного тока частотой 50 Гц, В |
от 198 до 242 | ||
Потребляемая мощность, В • А, не более |
270 |
350 |
465 |
Условия эксплуатации:
|
от 15 до 35 до 80 от 630 до 800 |
