Номер по Госреестру СИ: 75776-19
75776-19 Генераторы сигналов
(E8663D)
Назначение средства измерений:
Генераторы сигналов E8663D (далее - генераторы) предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 100 кГц до 9 ГГц.
Внешний вид.
Генераторы сигналов
Рисунок № 1
Внешний вид.
Генераторы сигналов
Рисунок № 2
Внешний вид.
Генераторы сигналов
Рисунок № 3
Программное обеспечение
Генераторы имеют встроенное программное обеспечение (ПО).
Метрологически значимая часть ПО генераторов представляет собой программный продукт «ПО для генераторов серии PSG»
Уровень защиты программного обеспечения «низкий» в соответствии с Р50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
E8257D/E8257N/E8267D/E8663D PSG Signal Generator Firmware |
Номер версии (идентификационный номер) ПО |
не ниже С.06.25 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа» приведено на рисунке 1, а схема пломбировки генераторов от несанкционированного доступа приведена на рисунке 2.Место нанесения знака
утверждения типа
а) светлый корпус
□<
□ | |
Pulse Soiree, <Int Free-Ал 5 |
о |
о | |
о | |
Pulse_Uidth |
о |
.лмЖ)0*» Ext Polaritu nmir uerted |
□ □ |
Место нанесения знака
утверждения типа
б) тёмный корпус

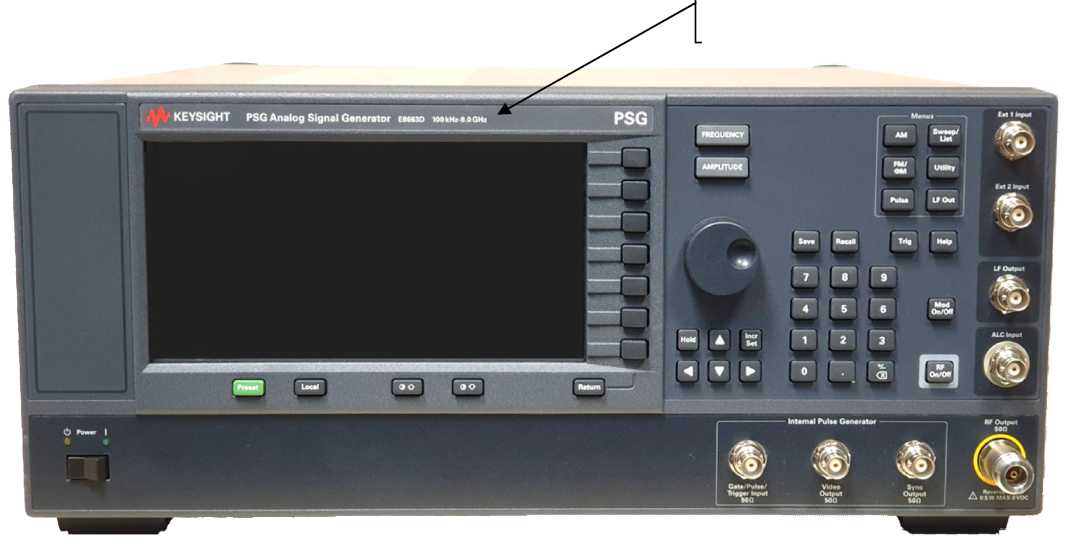

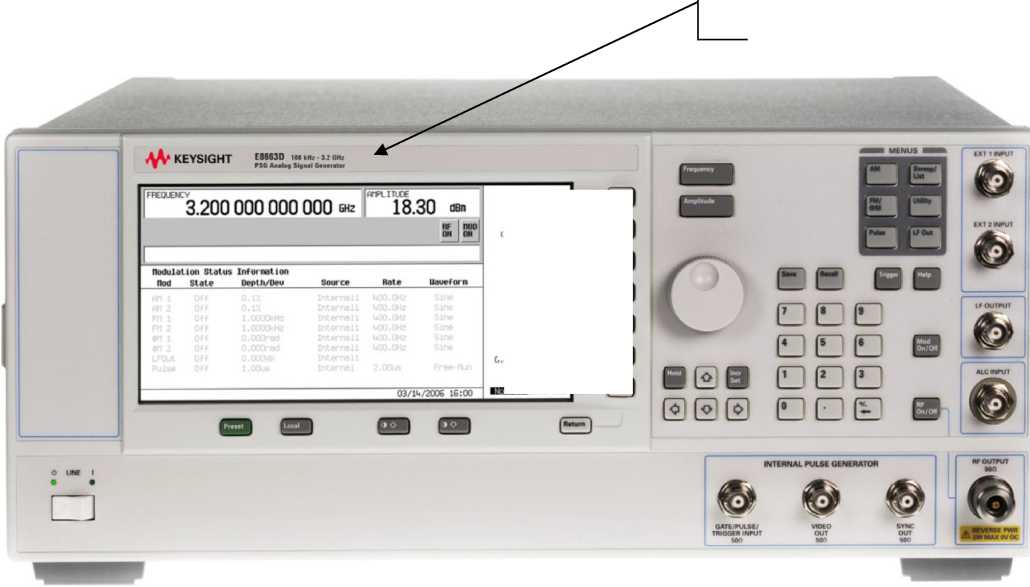

Рисунок 1 - Общий вид лицевой панели генераторов сигналов E8663D
Место пломбировки от несанкционированного доступа

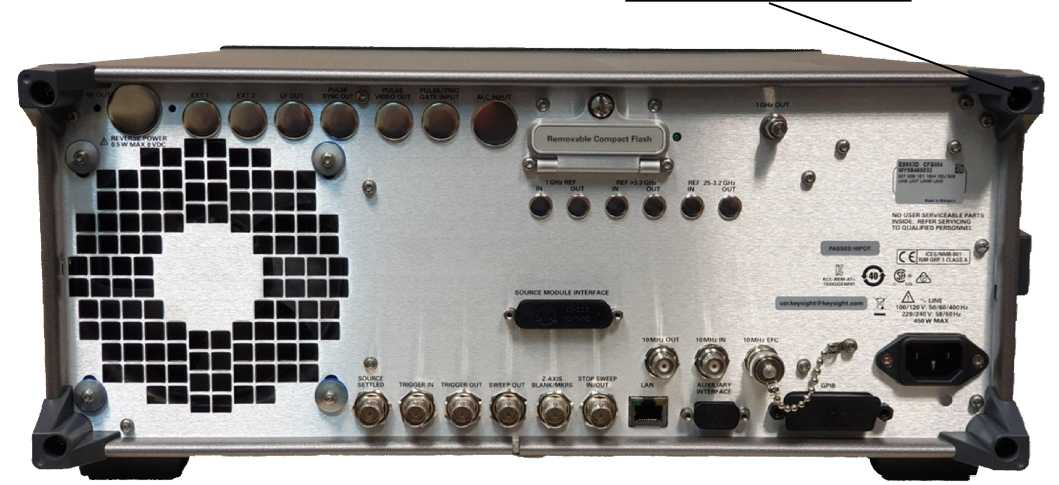

Рисунок 2 - Общий вид задней панели генераторов сигналов E8663D
Программное обеспечениеГенераторы имеют встроенное программное обеспечение (ПО).
Метрологически значимая часть ПО генераторов представляет собой программный продукт «ПО для генераторов серии PSG»
Уровень защиты программного обеспечения «низкий» в соответствии с Р50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
E8257D/E8257N/E8267D/E8663D PSG Signal Generator Firmware |
Номер версии (идентификационный номер) ПО |
не ниже С.06.25 |
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики генераторов сигналов E8663D приведены в таблицах 3, 4.
Таблица 3 - Метрологические характеристики
Частотные характеристики | ||||
Наименование характеристики |
Значение | |||
опция 503 |
опция 509 | |||
Диапазон частот, Гц |
от 1-105 |
от 1405 | ||
до 3,2409 |
до 9-109 | |||
Пределы допускаемой относительной погрешности установки частоты |
±840"8 | |||
Дискретность установки частоты, Гц |
0,001 | |||
Параметры выходной мощности | ||||
Минимальный уровень выходного сигнала, дБм1) |
стандартная конфигурация (стандарт) |
с опцией 1Е1 | ||
- 20 |
- 135 | |||
Максимальный уровень выходного сигнала, дБм |
стандарт |
Опция 1EU |
Опция 1E1 |
Опции 1E1,1EU |
режим низких фазовых шумов | ||||
включен | ||||
от 10 до 250 МГц включ. (фильтр вкл.) |
11 |
11 |
11 |
11 |
св. 0,25 до 2 ГГц включ. (фильтр вкл.) |
15 |
16 |
15 |
16 |
режим низких фазовых шумов | ||||
выключен | ||||
от 10 до 250 МГц включ. |
15 |
15 |
15 |
15 |
(фильтр вкл.) св. 0,25 до 2 ГГц включ. (фильтр вкл.) |
15 |
16 |
15 |
16 |
св. 0,25 до 10 МГц включ. |
14 |
14 |
14 |
14 |
св. 10 до 60 МГц включ. |
15 |
16 |
15 |
16 |
св. 60 до 400 МГц включ. |
15 |
20 |
15 |
20 |
св. 0,4 до 3,2 ГГц включ. |
15 |
21 |
15 |
21 |
св. 3,2 до 9 ГГц |
15 |
22 |
14 |
21 |
Продолжение таблицы 3
Наименование характеристики |
Значение | |||||||||||||
Пределы допускаемой основной погрешности установки уровня выходного сигнала в диапазоне частот, дБ2) |
Уровень выходного сигнала, дБм | |||||||||||||
св. 20 |
от 20 до 16 |
от 16 до 10 |
от 10 до 0 |
от 0 до -10 |
от -10 до -20 | |||||||||
без опции 1E1 | ||||||||||||||
от 250 кГц до 2 ГГц3) включ. |
±0,8 |
±0,8 |
±0,6 |
±0,6 |
±0,6 |
±1,2 | ||||||||
св. 2 до 9 ГГц |
±1,0 |
±0,8 |
±0,8 |
±0,8 |
±0,8 |
±1,2 | ||||||||
Пределы допускаемой основной погрешности установки уровня выходного сигнала в диапазоне частот, дБ2) |
с опцией 1E1 | |||||||||||||
Уровень выходного сигнала, дБм | ||||||||||||||
св. 20 |
от 20 включ. до 16 включ. |
менее 16 до 10 включ. |
менее 10 до 0 включ. |
менее 0 до -10 включ. |
менее -10 до -70 включ. |
менее -70 до -90 включ. | ||||||||
от 250 кГц до 2 ГГц3) включ. |
±0,8 |
±0,8 |
±0,6 |
±0,6 |
±0,6 |
±0,7 |
±0,8 | |||||||
св. 2 до 9 ГГц |
±1,0 |
±0,8 |
±0,8 |
±0,8 |
±0,8 |
±0,9 |
±1,0 | |||||||
Спектральные характеристики | ||||||||||||||
Уровень гармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн4), не более 5) | ||||||||||||||
от 1 до 10 МГц включ. |
-25 | |||||||||||||
св. 10 до 60 МГц включ |
-28 | |||||||||||||
св. 10 до 60 МГц включ. с опцией 1Е1, фильтр вкл. |
-456) | |||||||||||||
св. 0,06 до 2 ГГц включ. |
-30 | |||||||||||||
св. 0,06 до 2 ГГц включ. с опцией 1Е1, фильтр вкл. |
-556) | |||||||||||||
св. 2 до 9 ГГц |
-55 | |||||||||||||
Уровень негармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн7), не более 5) |
Смещение > 3 кГц (стандарт) |
Смещение > 3 кГц (опция UNY) |
Смещение > 300 Гц (опция UNX или UNY) | |||||||||||
от 0,25 до 250 МГц включ. |
-58 |
-58 |
-58 | |||||||||||
от 1 до 250 МГц включ. |
-80 |
-80 |
-80 | |||||||||||
св.0,25 до 1 ГГц включ. |
-80 |
-80 |
-80 | |||||||||||
св. 1 до 2 ГГц включ. |
-74 |
-80 |
-74 | |||||||||||
св. 2 до 3,2 ГГц включ. |
-68 |
-76 |
-68 | |||||||||||
св. 3,2 до 9 ГГц |
-62 |
-70 |
-62 |
Продолжение таблицы 3
Наименование характеристики |
Значение | |||||
Уровень фазовых шумов в диапазоне частот, дБн/Гц7), не более8),9) | ||||||
отстройка от несущей частоты 20 кГц | ||||||
от 0,25 до 250 МГц включ. |
-130 | |||||
св. 250 до 500 МГц включ. |
-134 | |||||
св. 0,5 до 1 ГГц включ. |
-130 | |||||
св. 1 до 2 ГГц включ. |
-124 | |||||
св. 2 до 3,2 ГГц включ. |
-120 | |||||
св. 3,2 до 9 ГГц |
-110 | |||||
Опция UNX | ||||||
отстройка от несущей частоты | ||||||
1 Гц |
10 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц | |
от 0,25 до 250 МГц включ. |
-58 |
-87 |
-104 |
-121 |
-128 |
-130 |
св. 250 до 500 МГц включ. |
-61 |
-88 |
-108 |
-125 |
-132 |
-136 |
св. 0,5 до 1 ГГц включ. |
-57 |
-84 |
-101 |
-121 |
-130 |
-130 |
св. 1 до 2 ГГц включ. |
-51 |
-79 |
-96 |
-115 |
-124 |
-124 |
св. 2 до 3,2 ГГц включ. |
-46 |
-74 |
-92 |
-111 |
-120 |
-120 |
св. 3,2 до 9 ГГц |
-37 |
-65 |
-81 |
-101 |
-110 |
-110 |
10 МГц |
-90 |
-125 |
-130 |
-143 |
-155 |
-155 |
100 МГц |
-70 |
-97 |
-119 |
-130 |
-140 |
-140 |
Опция UNY | ||||||
отстройка от несущей частоты | ||||||
1 Гц |
10 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц | |
от 0,25 до 250 МГц включ. |
-64 |
-92 |
-115 |
-123 |
-138 |
-141 |
св. 250 до 500 МГц включ. |
-67 |
-93 |
-111 |
-125 |
-138 |
-142 |
св. 0,5 до 1 ГГц включ. |
-62 |
-91 |
-105 |
-121 |
-138 |
-138 |
св. 1 до 2 ГГц включ. |
-57 |
-86 |
-100 |
-115 |
-133 |
-133 |
св. 2 до 3,2 ГГц включ. |
-52 |
-81 |
-96 |
-111 |
-128 |
-128 |
св. 3,2 до 9 ГГц |
-43 |
-72 |
-85 |
-101 |
-120 |
-120 |
1 МГц |
-116 |
-140 |
-153 |
-160 |
-160 |
-160 |
10 МГц |
-96 |
-126 |
-140 |
-155 |
-155 |
-155 |
100 МГц |
-80 |
-105 |
-120 |
-138 |
-150 |
-150 |
250 МГц |
-68 |
-100 |
-114 |
-133 |
-144 |
-144 |
Продолжение таблицы 3
Наименование характеристики |
Значение | |
Частотная модуляция (ЧМ) (опция UNT) | ||
Значения максимальной дивиации в диапазоне частот, Гц |
Стандарт |
Опции UNX, UNY режим низких фазовых шумов |
от 0,25 до 250 МГц включ. |
2М06 | |
св. 250 до 500 МГц включ. |
1М06 | |
св. 0,5 до 1 ГГц включ. |
2М06 | |
св. 1 до 2 ГГц включ. |
4М06 | |
св. 2 до 3,2 ГГц включ. |
8М06 | |
св. 3,2 до 9 ГГц |
16М06 | |
от 0,98 до 1,953 МГц включ. |
3,906403 | |
св. 1,953 до 3,906 МГц включ. |
7,8125М03 | |
св. 3,906 до 7,813 МГц включ. |
15,625М03 | |
св. 7,813 до 15,63 МГц включ. |
31,25М03 | |
св. 15,63 до 31,25 МГц включ. |
62,5403 | |
св. 31,25 до 62,5 МГц включ. |
125М03 | |
св. 62,5 до 125 МГц включ. |
250М03 | |
св. 125 до 250 МГц |
500М03 | |
Дискретность установки девиации частоты |
0,1 % или 1 Гц (наибольшее значение) | |
Пределы допускаемой абсолютной погрешности установки девиации частоты в режиме ЧМ, Гц |
±3,5 % от установленной ЧМ девиации +20 Гц (частота модуляции 1 кГц, девиация < N^800 кГц), где N равно: 0,125 - от 0,25 до 250 МГц включ. 0,0625 - св. 250 до 500 МГц включ. 0,125 - св. 0,5 до 1 ГГц включ. 0,25 - св. 1 до 2 ГГц включ. 0,5 - св. 2 до 3,2 ГГц включ. 1,0 - св. 3,2 до 9 ГГц | |
Фазовая модуляция (ФМ) (опция UNT) | ||
Значения максимальной девиации фазы в диапазоне частот, рад, не менее | ||
100 кГц |
1 МГц | |
Стандарт или опция UNX | ||
от 0,25 до 250 МГц включ. |
20 |
2 |
св. 250 до 500 МГц включ. |
10 |
1 |
св. 0,5 до 1 ГГц включ. |
20 |
2 |
св. 1 до 2 ГГц включ. |
40 |
4 |
св. 2 до 3,2 ГГц включ. |
80 |
8 |
св. 3,2 до 9 ГГц |
160 |
16 |
Опция UNY | ||
от 0,25 до 250 МГц включ. |
2 |
0,2 |
св. 250 до 500 МГц включ. |
1 |
0,1 |
св. 0,5 до 1 ГГц включ. |
2 |
0,2 |
св. 1 до 2 ГГц включ. |
4 |
0,4 |
св. 2 до 3,2 ГГц включ. |
8 |
0,8 |
св. 3,2 до 9 ГГц |
16 |
1,6 |
Окончание таблицы 3
Наименование характеристики |
Значение |
Дискретность установки девиации фазы |
0,1 % от установленной девиации |
Импульсная модуляция (ИМ) (опция UNW) | |
Динамический диапазон импульсного модулирующего сигнала (для опции UNW), дБ |
80 |
Длительность фронта/среза импульсного модулирующего сигнала в диапазоне частот (для опции UNW), нс, не более | |
от 50 до 400 МГц включ. |
15 |
св. 0,4 до 1 ГГц включ. |
10 |
св. 1 до 3,2 ГГц включ. |
10 |
св. 3,2 до 9 ГГц |
10 |
Минимальная ширина импульсного модулирующего сигнала в диапазоне частот, нс |
опция UNW |
автоматическая регулировка (АРУ) включена |
1 |
АРУ выключена | |
от 50 до 400 МГц включ. |
30 |
св. 0,4 до 1 ГГц включ. |
20 |
св. 1 до 3,2 ГГц включ. |
20 |
св. 3,2 до 9 ГГц |
20 |
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала при (АРУ включена), дБ |
±0,5 |
|
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
- относительная влажность воздуха, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106 |
Габаритные размеры, мм, не более - длина |
515 |
- высота |
426 |
- ширина |
178 |
Масса, кг, не более |
22 |
Потребляемая мощность, Вт, не более |
450 |
Параметры электрического питания: напряжение питания от сети переменного тока, В : - частотой (50 ± 0,5), или (60 ± 0,6), или (400 ± 4) Гц |
100/120 |
- частотой (50 ± 0,5) или (60 ± 0,6) Гц |
220/240 |
Средняя наработка на отказ, ч, не менее |
6000 |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус генератора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам сигналов E8663D
Техническая документация изготовителя компании «Keysight Technologies Malaysia Sdn. Bhd.»
Поверка
Поверкаосуществляется по документу РТ-МП-5299-441-2019 «ГСИ. Генераторы сигналов E8663D. Методика поверки», утвержденному ФБУ «Ростест-Москва» 19.03.2019 г.
Основные средства поверки:
-
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 43830-10);
-
- частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде 41567-09);
-
- преобразователь измерительный NRP-Z51 (регистрационный номер в Федеральном информационном фонде 37008-08);
-
- осциллограф стробоскопический широкополосный 86100С с модулем 86112А (регистрационный номер в Федеральном информационном фонде 48469-11);
-
- анализатор спектра E4448A (регистрационный номер в Федеральном информационном фонде 56128-14);
-
- анализатор фазового шума FSWP26 (регистрационный номер в Федеральном информационном фонде 63528-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Компания «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия Адрес: Bayan Lepas Free Industrial Zone, 11900, Penang, Malaysia Телефон (факс): +60-04-643-0611 (+60-04-641-5091)
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз» (ООО «Кейсайт Текнолоджиз»)
ИНН 7705556495
Адрес: 115054, г. Москва, Космодамианская наб., 52 стр. 3
Телефон: +7 (495) 797-39-00
Факс: +7 (495) 797-39-01
Web-сайт: https://www.keysight.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»(ФБУ «Ростест-Москва»)
Адрес: 117418 г. Москва, Нахимовский проспект, 31 Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним или внешним задающим генератором. В генераторах возможна генерация как непрерывная, так и с амплитудной, частотной, фазовой модуляциями.
Конструктивно генераторы выполнены в виде моноблока. Управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. На жидкокристаллический экран выводится информация о текущих функциях. Эта информация может содержать индикаторы состояния, установки частоты и амплитуды, а также сообщения об ошибках.
Функциональные возможности генераторов определяются наличием опций, входящих в комплект генераторов. Состав опций, их функциональные возможности и наличие в составе генераторов приведены в таблице 1.
Таблица 1 - Состав опций
Опция |
Функциональное назначение |
503 |
диапазон частот от 100 кГц до 3,3 ГГц |
509 |
диапазон частот от 100 кГц до 9,0 ГГц |
007 |
аналоговое (непрерывное) свипирование |
008 |
съёмный накопитель на базе флэш-памяти объёмом 8 Гбайт |
063 |
набор опций для обратной совместимости с Е8663В (1EU, 1E1, 1EH, UNX, UNT) |
UNX |
ультранизкие характеристики фазового шума |
UNY |
улучшенные ультранизкие характеристики фазового шума |
UNT |
амплитудная, частотная, фазовая модуляции и низкочастотный выход |
UNW |
модуляция короткими импульсами |
1E1 |
ступенчатый аттенюатор |
1EH |
улучшенные характеристики по гармоническим составляющим на частотах ниже 2 ГГц |
1EM |
перемещение всех соединителей с передней панели на заднюю панель |
1EU |
повышенное значение уровня выходной мощности относительно стандартного исполнения |
1SM |
улучшенные характеристики в режиме экспоненциальной (логарифмической) амплитудной модуляции |
C09 |
перемещение всех соединителей с передней панели на заднюю панель, кроме соединителя RF output |
Общий вид генераторов приведён на рисунках 1, 2.
Место нанесения наклейки «Знак утверждения типа» приведено на рисунке 1, а схема пломбировки генераторов от несанкционированного доступа приведена на рисунке 2.
Место нанесения знака
утверждения типа
а) светлый корпус
□<
□ | |
Pulse Soiree, <Int Free-Ал 5 |
о |
о | |
о | |
Pulse_Uidth |
о |
.лмЖ)0*» Ext Polaritu nmir uerted |
□ □ |
Место нанесения знака
утверждения типа
б) тёмный корпус
Рисунок 1 - Общий вид лицевой панели генераторов сигналов E8663D
Место пломбировки от несанкционированного доступа
Рисунок 2 - Общий вид задней панели генераторов сигналов E8663D
генераторов сигналов E8663D приведены в таблицах 3, 4.
Таблица 3 - Метрологические характеристики
Частотные характеристики | ||||
Наименование характеристики |
Значение | |||
опция 503 |
опция 509 | |||
Диапазон частот, Гц |
от 1-105 |
от 1405 | ||
до 3,2409 |
до 9-109 | |||
Пределы допускаемой относительной погрешности установки частоты |
±840"8 | |||
Дискретность установки частоты, Гц |
0,001 | |||
Параметры выходной мощности | ||||
Минимальный уровень выходного сигнала, дБм1) |
стандартная конфигурация (стандарт) |
с опцией 1Е1 | ||
- 20 |
- 135 | |||
Максимальный уровень выходного сигнала, дБм |
стандарт |
Опция 1EU |
Опция 1E1 |
Опции 1E1,1EU |
режим низких фазовых шумов | ||||
включен | ||||
от 10 до 250 МГц включ. (фильтр вкл.) |
11 |
11 |
11 |
11 |
св. 0,25 до 2 ГГц включ. (фильтр вкл.) |
15 |
16 |
15 |
16 |
режим низких фазовых шумов | ||||
выключен | ||||
от 10 до 250 МГц включ. |
15 |
15 |
15 |
15 |
(фильтр вкл.) св. 0,25 до 2 ГГц включ. (фильтр вкл.) |
15 |
16 |
15 |
16 |
св. 0,25 до 10 МГц включ. |
14 |
14 |
14 |
14 |
св. 10 до 60 МГц включ. |
15 |
16 |
15 |
16 |
св. 60 до 400 МГц включ. |
15 |
20 |
15 |
20 |
св. 0,4 до 3,2 ГГц включ. |
15 |
21 |
15 |
21 |
св. 3,2 до 9 ГГц |
15 |
22 |
14 |
21 |
Продолжение таблицы 3
Наименование характеристики |
Значение | |||||||||||||
Пределы допускаемой основной погрешности установки уровня выходного сигнала в диапазоне частот, дБ2) |
Уровень выходного сигнала, дБм | |||||||||||||
св. 20 |
от 20 до 16 |
от 16 до 10 |
от 10 до 0 |
от 0 до -10 |
от -10 до -20 | |||||||||
без опции 1E1 | ||||||||||||||
от 250 кГц до 2 ГГц3) включ. |
±0,8 |
±0,8 |
±0,6 |
±0,6 |
±0,6 |
±1,2 | ||||||||
св. 2 до 9 ГГц |
±1,0 |
±0,8 |
±0,8 |
±0,8 |
±0,8 |
±1,2 | ||||||||
Пределы допускаемой основной погрешности установки уровня выходного сигнала в диапазоне частот, дБ2) |
с опцией 1E1 | |||||||||||||
Уровень выходного сигнала, дБм | ||||||||||||||
св. 20 |
от 20 включ. до 16 включ. |
менее 16 до 10 включ. |
менее 10 до 0 включ. |
менее 0 до -10 включ. |
менее -10 до -70 включ. |
менее -70 до -90 включ. | ||||||||
от 250 кГц до 2 ГГц3) включ. |
±0,8 |
±0,8 |
±0,6 |
±0,6 |
±0,6 |
±0,7 |
±0,8 | |||||||
св. 2 до 9 ГГц |
±1,0 |
±0,8 |
±0,8 |
±0,8 |
±0,8 |
±0,9 |
±1,0 | |||||||
Спектральные характеристики | ||||||||||||||
Уровень гармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн4), не более 5) | ||||||||||||||
от 1 до 10 МГц включ. |
-25 | |||||||||||||
св. 10 до 60 МГц включ |
-28 | |||||||||||||
св. 10 до 60 МГц включ. с опцией 1Е1, фильтр вкл. |
-456) | |||||||||||||
св. 0,06 до 2 ГГц включ. |
-30 | |||||||||||||
св. 0,06 до 2 ГГц включ. с опцией 1Е1, фильтр вкл. |
-556) | |||||||||||||
св. 2 до 9 ГГц |
-55 | |||||||||||||
Уровень негармонических составляющих относительно уровня основного сигнала в диапазоне частот, дБн7), не более 5) |
Смещение > 3 кГц (стандарт) |
Смещение > 3 кГц (опция UNY) |
Смещение > 300 Гц (опция UNX или UNY) | |||||||||||
от 0,25 до 250 МГц включ. |
-58 |
-58 |
-58 | |||||||||||
от 1 до 250 МГц включ. |
-80 |
-80 |
-80 | |||||||||||
св.0,25 до 1 ГГц включ. |
-80 |
-80 |
-80 | |||||||||||
св. 1 до 2 ГГц включ. |
-74 |
-80 |
-74 | |||||||||||
св. 2 до 3,2 ГГц включ. |
-68 |
-76 |
-68 | |||||||||||
св. 3,2 до 9 ГГц |
-62 |
-70 |
-62 |
Продолжение таблицы 3
Наименование характеристики |
Значение | |||||
Уровень фазовых шумов в диапазоне частот, дБн/Гц7), не более8),9) | ||||||
отстройка от несущей частоты 20 кГц | ||||||
от 0,25 до 250 МГц включ. |
-130 | |||||
св. 250 до 500 МГц включ. |
-134 | |||||
св. 0,5 до 1 ГГц включ. |
-130 | |||||
св. 1 до 2 ГГц включ. |
-124 | |||||
св. 2 до 3,2 ГГц включ. |
-120 | |||||
св. 3,2 до 9 ГГц |
-110 | |||||
Опция UNX | ||||||
отстройка от несущей частоты | ||||||
1 Гц |
10 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц | |
от 0,25 до 250 МГц включ. |
-58 |
-87 |
-104 |
-121 |
-128 |
-130 |
св. 250 до 500 МГц включ. |
-61 |
-88 |
-108 |
-125 |
-132 |
-136 |
св. 0,5 до 1 ГГц включ. |
-57 |
-84 |
-101 |
-121 |
-130 |
-130 |
св. 1 до 2 ГГц включ. |
-51 |
-79 |
-96 |
-115 |
-124 |
-124 |
св. 2 до 3,2 ГГц включ. |
-46 |
-74 |
-92 |
-111 |
-120 |
-120 |
св. 3,2 до 9 ГГц |
-37 |
-65 |
-81 |
-101 |
-110 |
-110 |
10 МГц |
-90 |
-125 |
-130 |
-143 |
-155 |
-155 |
100 МГц |
-70 |
-97 |
-119 |
-130 |
-140 |
-140 |
Опция UNY | ||||||
отстройка от несущей частоты | ||||||
1 Гц |
10 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц | |
от 0,25 до 250 МГц включ. |
-64 |
-92 |
-115 |
-123 |
-138 |
-141 |
св. 250 до 500 МГц включ. |
-67 |
-93 |
-111 |
-125 |
-138 |
-142 |
св. 0,5 до 1 ГГц включ. |
-62 |
-91 |
-105 |
-121 |
-138 |
-138 |
св. 1 до 2 ГГц включ. |
-57 |
-86 |
-100 |
-115 |
-133 |
-133 |
св. 2 до 3,2 ГГц включ. |
-52 |
-81 |
-96 |
-111 |
-128 |
-128 |
св. 3,2 до 9 ГГц |
-43 |
-72 |
-85 |
-101 |
-120 |
-120 |
1 МГц |
-116 |
-140 |
-153 |
-160 |
-160 |
-160 |
10 МГц |
-96 |
-126 |
-140 |
-155 |
-155 |
-155 |
100 МГц |
-80 |
-105 |
-120 |
-138 |
-150 |
-150 |
250 МГц |
-68 |
-100 |
-114 |
-133 |
-144 |
-144 |
Продолжение таблицы 3
Наименование характеристики |
Значение | |
Частотная модуляция (ЧМ) (опция UNT) | ||
Значения максимальной дивиации в диапазоне частот, Гц |
Стандарт |
Опции UNX, UNY режим низких фазовых шумов |
от 0,25 до 250 МГц включ. |
2М06 | |
св. 250 до 500 МГц включ. |
1М06 | |
св. 0,5 до 1 ГГц включ. |
2М06 | |
св. 1 до 2 ГГц включ. |
4М06 | |
св. 2 до 3,2 ГГц включ. |
8М06 | |
св. 3,2 до 9 ГГц |
16М06 | |
от 0,98 до 1,953 МГц включ. |
3,906403 | |
св. 1,953 до 3,906 МГц включ. |
7,8125М03 | |
св. 3,906 до 7,813 МГц включ. |
15,625М03 | |
св. 7,813 до 15,63 МГц включ. |
31,25М03 | |
св. 15,63 до 31,25 МГц включ. |
62,5403 | |
св. 31,25 до 62,5 МГц включ. |
125М03 | |
св. 62,5 до 125 МГц включ. |
250М03 | |
св. 125 до 250 МГц |
500М03 | |
Дискретность установки девиации частоты |
0,1 % или 1 Гц (наибольшее значение) | |
Пределы допускаемой абсолютной погрешности установки девиации частоты в режиме ЧМ, Гц |
±3,5 % от установленной ЧМ девиации +20 Гц (частота модуляции 1 кГц, девиация < N^800 кГц), где N равно: 0,125 - от 0,25 до 250 МГц включ. 0,0625 - св. 250 до 500 МГц включ. 0,125 - св. 0,5 до 1 ГГц включ. 0,25 - св. 1 до 2 ГГц включ. 0,5 - св. 2 до 3,2 ГГц включ. 1,0 - св. 3,2 до 9 ГГц | |
Фазовая модуляция (ФМ) (опция UNT) | ||
Значения максимальной девиации фазы в диапазоне частот, рад, не менее | ||
100 кГц |
1 МГц | |
Стандарт или опция UNX | ||
от 0,25 до 250 МГц включ. |
20 |
2 |
св. 250 до 500 МГц включ. |
10 |
1 |
св. 0,5 до 1 ГГц включ. |
20 |
2 |
св. 1 до 2 ГГц включ. |
40 |
4 |
св. 2 до 3,2 ГГц включ. |
80 |
8 |
св. 3,2 до 9 ГГц |
160 |
16 |
Опция UNY | ||
от 0,25 до 250 МГц включ. |
2 |
0,2 |
св. 250 до 500 МГц включ. |
1 |
0,1 |
св. 0,5 до 1 ГГц включ. |
2 |
0,2 |
св. 1 до 2 ГГц включ. |
4 |
0,4 |
св. 2 до 3,2 ГГц включ. |
8 |
0,8 |
св. 3,2 до 9 ГГц |
16 |
1,6 |
Окончание таблицы 3
Наименование характеристики |
Значение |
Дискретность установки девиации фазы |
0,1 % от установленной девиации |
Импульсная модуляция (ИМ) (опция UNW) | |
Динамический диапазон импульсного модулирующего сигнала (для опции UNW), дБ |
80 |
Длительность фронта/среза импульсного модулирующего сигнала в диапазоне частот (для опции UNW), нс, не более | |
от 50 до 400 МГц включ. |
15 |
св. 0,4 до 1 ГГц включ. |
10 |
св. 1 до 3,2 ГГц включ. |
10 |
св. 3,2 до 9 ГГц |
10 |
Минимальная ширина импульсного модулирующего сигнала в диапазоне частот, нс |
опция UNW |
автоматическая регулировка (АРУ) включена |
1 |
АРУ выключена | |
от 50 до 400 МГц включ. |
30 |
св. 0,4 до 1 ГГц включ. |
20 |
св. 1 до 3,2 ГГц включ. |
20 |
св. 3,2 до 9 ГГц |
20 |
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала при (АРУ включена), дБ |
±0,5 |
|
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
- относительная влажность воздуха, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106 |
Габаритные размеры, мм, не более - длина |
515 |
- высота |
426 |
- ширина |
178 |
Масса, кг, не более |
22 |
Потребляемая мощность, Вт, не более |
450 |
Параметры электрического питания: напряжение питания от сети переменного тока, В : - частотой (50 ± 0,5), или (60 ± 0,6), или (400 ± 4) Гц |
100/120 |
- частотой (50 ± 0,5) или (60 ± 0,6) Гц |
220/240 |
Средняя наработка на отказ, ч, не менее |
6000 |
