Номер по Госреестру СИ: 18649-09
18649-09 Контроллеры программируемые логические
(PLC Modicon)
Назначение средства измерений:
Контроллеры программируемые логические PLC Modicon (далее контроллеры) предназначены для измерений постоянного напряжения, тока и сопротивления путем преобразования аналоговых сигналов в цифровые коды для последующей обработки и передачи по каналам связи, а также для преобразования дискретных сигналов (кодов) в аналоговые выходные сигналы напряжения и тока.

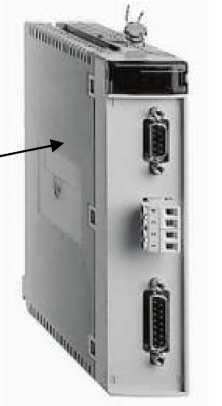

Внешний вид.
Контроллеры программируемые логические
Рисунок № 1

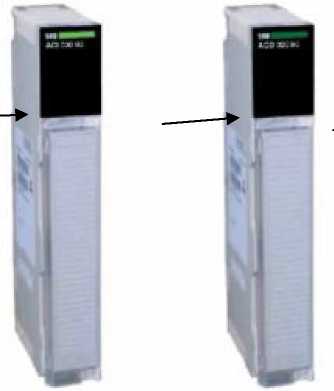

Внешний вид.
Контроллеры программируемые логические
Рисунок № 2

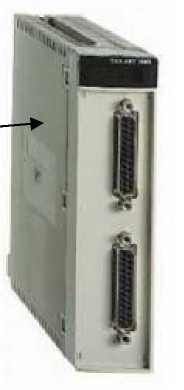

Внешний вид.
Контроллеры программируемые логические
Рисунок № 3

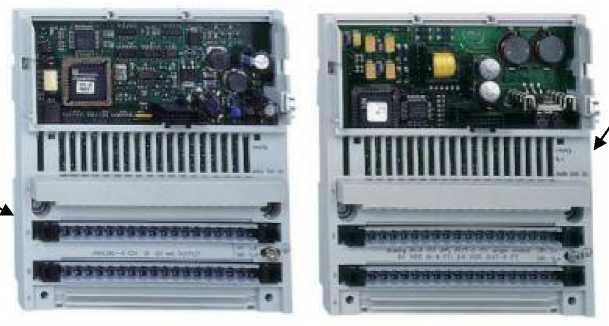

Внешний вид.
Контроллеры программируемые логические
Рисунок № 4

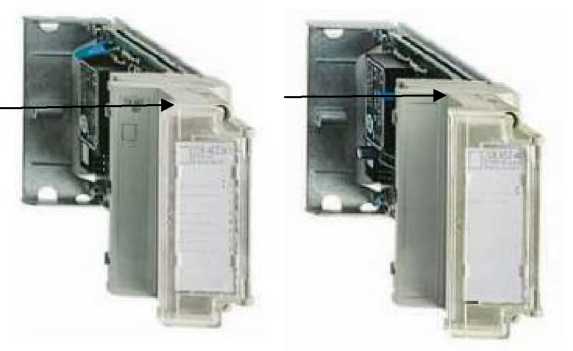

Внешний вид.
Контроллеры программируемые логические
Рисунок № 5
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульном листе паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в Руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам программируемым логическим PLC Modicon
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия”.
ГОСТ 22261-94 “ Средства измерений электрических и магнитных величин. Общие технические условия”.
Техническая документация фирмы “Schneider Electric Industries SAS”.
Поверка
Поверкаосуществляется по документу МП-2203-0076-2007 «Контроллеры программируемые логические PLC Modicon. Методика поверки», утвержденным ГЦИ СИ ФГУП “ВНИИМ им. Д.И.Менделеева” в июне 2007 г .
Лист № 8 Всего листов 8 Основные средства поверки:
-
- Калибратор многофункциональный TRX-IIR, измерение: силы постоянного тока- (0-52) мА, напряжения постоянного тока- (0-100) мВ, (100-600) мВ, (0-6) В, (6-60) В.
-
- Калибратор постоянного напряжения и тока с диапазонами 100 мВ; 1,0 В; 10 В; 10 мА; 100 мА и приведенной погрешностью менее 0,01 %.
-
- Мультиметр цифровой (или цифровой вольтметр и мера сопротивления) с пределами измерений по напряжению постоянного тока: 100 мВ; 1,0 В и 10 В; по постоянному току: 10 мА и 100 мА и приведенной погрешностью не более 0,01 %.
Изготовитель
Фирма “Schneider Electric Industries SAS”, (Франция).
35, RueJoseph Monier 92500 Rueil-Malmaison, France tel.: 33 141 297000; fax: 33 141 297100
Заявитель
ЗАО «Шнейдер Электрик»
Адрес: 127018, Россия, г. Москва, ул. Двинцев, 12, корп. 1 тел: (495) 777 99 90; факс: (495) 777 99 92 e-mail: ru.csc@ru.schneider-electric.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел./факс 251-76-01/113-01-14, e-mail: info@vniim.ru
Принцип действия контроллеров основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды и выдачу полученных кодов.
Контроллеры, состоящие из модулей ввода и вывода представляют собой аналого-цифровые и цифро-аналоговые преобразователи электрических величин. В сочетании со стандартными датчиками неэлектрических величин, такими как: термопары (ТС), термометры сопротивления (RTD), тензодатчики (TD), датчики измерения массы, направления движения, перемещения и др., контроллеры обеспечивает прием информации в виде температуры, давления, влажности и т.д.
Контроллеры программируемые логические PLC Modicon могут быть использованы для создания информационно-измерительных и управляющих систем различной конфигурации, используемых для управления технологическими процессами, для технического и коммерческого учета энергоносителей, для создания систем обеспечения безопасности и экологического мониторинга окружающей среды.
Контроллеры программируемые логические PLC Modicon построены на единой элементной базе и имеют общий принцип действия. Объединение различных модулей на базовой плате, а также объединение нескольких базовых плат с модулями между собой с помощью шины данных позволяет создавать системы различной сложности и конфигурации.
Модули, имеющие общие конструктивные и функциональные особенности, объединены в серии:
Modicon Quantum, обозначение модулей: 140Cxxxxxx, 140Dxxxxxx, 140Hxxxxxx,
140Ахххххх, 140Exxxxxxx, 140Мххххххх, 141Мххххххх, 140-xxxxxx, 140Sxxxxxx;
Modicon Premium, обозначение модулей: TSXP57xxxx, TPMXP57xxxx, TPCX57xxxxx, TSXDxxxxxx, TSXETYxxx, TSXSCYxxxxx, TSXSAYxxx, TSXPAYxxx, TSXRKYxx, TSXPSYxxxxx, TSXAEYxxx, TSXASYxxx, TSXCTYxx, TSXCAYxx, TSXCFYxx, TSXISPxxxx, TSXASYxxxx, ABExxxxxxx.
Modicon TSX Micro, обозначение модулей: TSXAxxxxx, TSXCxxxx, TSX37xxxxxxxx, TSXDxxxxxxx.
Modicon Momentum, обозначение модулей: 170AMxxxxxx, 170ADxxxxxx, 170AAxxxxx, 170AExxxxxx, 170ANxxxxxxx, 170ISPxxxx, 170Jxxxxxxx, 170Pxxxxxxx, 170Nxxxxxxx, 170Fxxxxxxx, 470Gxxxxxxx, 170Xxxxxxxx, 170Bxxxxxxx, 170Qxxxxxxx, 170Exxxxxxx, 170Ixxxxxxx, 170Oxxxxxxx, 170Dxxxxxxx, 170Lxxxxxxx, 171Cxxxxxxx, 173Cxxxxxxx,.
Последние буквенные и числовые символы, отмеченные знаком (х) в обозначениях модулей, определяются назначением и параметрами модулей.
В состав серий модулей входят:
-
- базовые платы;
-
- модули питания;
-
- процессорные модули;
-
- коммутационные модули;
-
- контроллеры с модулями ввода/вывода, осуществляющими прием, аналогоцифровое и цифро-аналоговое преобразование сигналов, первичную обработку
Лист № 2 Всего листов 8 информации и формирование аналоговых и дискретных выходных сигналов.
Модификации основных модулей ввода/вывода, образующих измерительные каналы и их краткое описание приведены в таблице 1.
Таблица 1
Серия |
Обозначение модуля по каталогу |
Краткое описание |
Примечания |
Quantum |
140 ACI 03000 |
Модуль аналогового ввода, 8 каналов (U), 1-5 В; 8 каналов (I), 4 - 20 мА; 12 бит | |
140 ACI 04000 |
Модуль аналогового ввода, 16 каналов (I), 0 - 25 мА; 0 - 20 мА; 4 - 20 мА | ||
140 ACO 02000 |
Модуль аналогового вывода, 4 канала (I), 4-20 мА; 12 бит | ||
140 ACO 13000 |
Модуль аналогового вывода, 8 каналов (I), 0 - 25 мА; 0 - 20 мА; 4 - 20 мА | ||
140 AMM 09000 |
Модуль аналогового ввода/вывода, 4/2 канала: ± 10 В, ± 5 В, ± 20 мЛ, 0 - 5 B, 0 - 10 В, 0 - 20 мА; 16/12 бит | ||
140 ARI 03010 |
Модуль аналогового ввода, 8 каналов для подключения термометров сопротивления (RTD) Pt, Ni; 13 бит | ||
140 ATI 03000 |
Модуль аналогового ввода, 8 изолированных каналов для подключения термопар типов J, K, T, E, S, R, B; 16 бит | ||
140 AVI 03000 |
Модуль аналогового ввода, 8 каналов (I), 0 - 20 мД, ± 20 мД, 4 - 20 мА; 8 каналов (U), 0 - 10 В, ± 10 B, 0 - 5 В, ± 5 B, 1 - 5 В; 16 бит | ||
140 AVO 02000 |
Модуль аналогового вывода, 4 канала (U), 0 - 10 В, ± 10 B, 0 - 5 B, ± 5 В; 12 бит | ||
140 EHC 10500 |
Модуль высоко-скоростного счета, 5 каналов, до 100 кГц | ||
140 EHC 20200 |
Модуль высоко-скоростного счета, 2 канала, до 500 кГц | ||
140 SAI 940 00S |
Модуль безопасного аналогового ввода, 8 каналов (I), 4 - 20 мА, 16 бит | ||
140 AII 330 00 |
Модуль искробезопасный аналогового ввода, 8 каналов для подключения термометров сопротивления (RTD) Pt, Ni; термопар J, K, E, T, S, R, B, -100 - +100 мВ, -25 - +25 мВ; 12 бит | ||
140 AII 330 10 |
Модуль искробезопасный аналогового ввода, 8 каналов (I), 4 - 20 мА; 0 - 20 мА; 0 - 25 мА | ||
140 AIO 330 00 |
Модуль искробезопасный аналогового вывода, 8 каналов (I), 4 - 20 мА, 15 бит |
Серия |
Обозначение модуля по каталогу |
Краткое описание |
Примеча ния |
Premium |
TSX AEY 1600 |
Модуль аналогового ввода, 16 каналов (U), ± 10 B, 0 - 5 B, 1-5 В, 0 - 10 B, 1-5 В, (I) 0 - 20 mA, 4 - 20 mA; 12 бит | |
TSX AEY 1614 |
Модуль аналогового ввода, 16 каналов, (U) ± 80 мВ, подключение термопар B, E, J, K, L, N, R, S, T, U; 16 бит | ||
TSX AEY 414 |
Модуль аналогового ввода, 4 канала, (U) ± 5 В, ± 10 В, 0 - 5 В, 0 - 10 В, 1 - 5 В, (I) 4 - 20 mA, 0 - 20 mA, подключение термометров сопротивления (Pt100, Pt1000, Ni1000), термопар B, E, J, K, L, N, R, S, T, U; 16 бит | ||
TSX AEY 420 |
Модуль аналогового ввода, 4 канала, (U) ± 10 B, 0- 5 B, 1 - 5 В, 0 - 10 B, (I) 0 - 20 mA, 4 - 20 mA; 16 бит | ||
TSX AEY 800 |
Модуль аналогового ввода, 8 каналов, (U) ± 10 B, 0 - 5 B, 0 - 10 B, 1 - 5 В, (I) 0 - 20 mA, 4 - 20 mA; 12 бит | ||
TSX AEY 810 |
Модуль аналогового ввода, 8 каналов, (U) ± 10, B 0-5 B, 1-5 B, 0-10 В, (I) 0-20 mA, 4-20 mA; 16 бит | ||
TSX ASY 410 |
Модуль аналогового вывода, 4 канала, (U) ±10 В, (I) 0 - 20 mA, 4 - 20 mA; 11 бит | ||
TSX ASY 800 |
Модуль аналогового вывода, 8 каналов, (U) ± 10 В, (I) 0 - 20 mA, 4 - 20 mA; 13 бит | ||
TSX CTY 2A |
Модуль счета импульсов, 2 канала, (U) 5 /24 В,18 /18 мА, до 40 кГц | ||
TSX CTY 4A |
Модуль счета импульсов, 4 канала, (U) 5 /24 В, 18 /18 мА, до 40 кГц | ||
TSX CTY 2C |
Модуль счета импульсов, 2 канала, (U) 5 /24 В, (I) 18 /16 мА, до 1 МГц | ||
TSX ISPY 100 |
Модуль аналогового ввода/вывода, 8 каналов для измерения веса, (U) 28 B; 20 бит | ||
TSX ISPY 101 |
Модуль аналогового ввода/вывода, 8 каналов для измерения веса, (U) 28 B | ||
TSX ISPY 111 |
Модуль аналогового ввода/вывода, 8 каналов для измерения веса, (U) 28 B | ||
TSX Micro |
TSX 372 2001 |
Модуль аналогового ввода/вывода, 8/1 каналов, (U) 0 - 10 В, 0 - 20 мА, 4 - 20 мА, 1 вывод (U), 0 - 10 В, 10 кГц; 8 бит | |
TSX 372 2101 |
Модуль аналогового ввода/ вывода, 8 каналов, (U) 0 - 10 В, 0 - 20 мА, 4 - 20 мА, 1 вывод (U), 0 - 10 В, 10 кГц; 8 бит | ||
TSX AEZ 801 |
Модуль аналогового ввода, 8 каналов, (U) ± 10 B, 0 - 10 B; 11 бит | ||
TSX AEZ 802 |
Модуль аналогового ввода, 8 каналов, (I) 0 - 20 мА, 4 - 20 мА; 12 бит | ||
TSX AEZ 414 |
Модуль аналогового ввода, 4 канала, (U) ± 10B, |
Серия |
Обозначение модуля по каталогу |
Краткое описание |
Примеча ния |
0 - 10 B, 0 - 5 B, 1 - 5 B; (I) 0 - 20 мА, 4 - 20 мА; для подключения термометров сопротивления (Pt100, Ni1000), термопар типов J, K, T, E, S, R, B, L, N, U; 16 бит | |||
TSX ASZ 401 |
Модуль аналогового вывода, 4 каналa, (U) ± 10 B, 0 - 10 В; 11 бит | ||
TSX ASZ 200 |
Модуль аналогового вывода, 2 канала, (U) ± 10 B; (I) 0 - 20 mA, 4 - 20 mA; 11 bit | ||
TSX AMZ 600 |
Модуль аналогового ввода/вывода, 4/2 канала, (U) ± 10 B, 0 - 10 В; (I) 0 - 20 mA, 4 - 20 mA; 11 бит | ||
TSX AMN 4000 |
Модуль удаленного аналогового ввода/вывода, 3/1 канал, (U) ± 10 B, 0 - 10 В; (I) 0 - 20 mA, 4 - 20 mA; 7/11 бит | ||
TSX AMN 4001 |
Модуль удаленного аналогового ввода/вывода, 3/1 канал, (U) ± 10 B, 0 - 10 В; (I) 0 - 20 mA, 4 - 20 mA; 7/11 бит | ||
TSX CTZ 1A |
Модуль счета импульсов, 1 канал, (U) 5 /24 В, до 40 кГц | ||
TSX CTZ 2A |
Модуль счета импульсов, 2 канала для, (U) 5 /24 В, до 40 кГц | ||
TSX CTZ 2AA |
Модуль счета импульсов, 2 канала, (U) 5 /24 В, до 500 кГц | ||
Momentum |
170 AAI 03000 |
Модуль аналогового ввода, 8 каналов, (U) 1 - 5 B, ± 5 B, ± 10 B, (I) 4 - 20 mA, ± 20 mA; 15 бит | |
170 AAI 14000 |
Модуль аналогового ввода, 16 каналов, (U) ± 5 B, ± 10 B, (I) 4 - 20 mA; 12 бит | ||
170 AAI 52040 |
Модуль аналогового ввода, 4 канала, (U) ± 25 мВ, ± 100 В, для подключения термометров сопротивления (Pt, Ni), термопар типа J, K, T, E, S, R, B, L, N; 15 бит | ||
170 AAO 12000 |
Модуль аналогового вывода, 4 каналa, (U) ± 10B, (I) 0 - 20 mA; 12 бит | ||
170 AAO 92100 |
Модуль аналогового вывода, 4 каналa, (U) ± 10 B, (I) 4 - 20 mA; 12 бит | ||
170 AEC 92000 |
Модуль скоростного счета, 6 вводов, 4 вывода; 24 бит; 200 кГц | ||
170 AMM 09000 |
Модуль аналогового ввода/вывода, 4/2 канала, (U) ± 5 B, ± 10 B, 1 - 5 В, (I) 4 - 20 мА, ± 20 mA, 0 - 20 мА; 12 бит | ||
170 ANR 12090 |
Модуль аналогового ввода/вывода, 6/4 канала, 8 цифровых каналов; (U) 0 - 10 В; 14 бит | ||
170 ANR 12091 |
Модуль аналогового ввода/вывода, 6/4 канала, 8 цифровых каналов; (U) ± 10 В; 14 бит | ||
170 ISP 00100 |
Модуль аналогового ввода/вывода, 4 канала для измерения веса, (U) 28 B; 16 бит |
Внешний вид контроллеров представлен на рисунке 1
Quantum
TSX Micro
Momentum
рис.1
Пломбирование устройств после поверки осуществляется в виде наклейки на стенку корпуса (указано стрелкой).
Программного обеспечения нет.
Лист № 6 Всего листов 8
Комплект поставки определяется заказом в соответствии с конфигурацией системы заказчика.
В комплект поставки входят :
- комплекс контроллеров PLC Modicon в соответствии с заказом;
- руководство по эксплуатации;
- методика поверки.
Основные технические и метрологические характеристики контроллеров представлены в таблице приведены в таблице 2*.
Таблица 2
Наименование характеристики |
Значение характеристики |
Примечание |
Количество аналоговых вво-дов/выводов |
а) до 6000 б) 256 (4 0) в) до 16 |
а) для серии Quantum б) для серий Premium (TSX Micro) в) для 1 модуля Momentum |
Количество дискретных вво-дов/выводов |
а) до 64000 б) до 2048 (320) в) до 36 |
а) для серии Quantum б) для серий Premium, (TSX Micro) в) для 1 модуля Momentum |
Диапазоны входных сигналов: напряжение, В ток, мА |
0-10; ±10; 0-5; ±5; 1-5; 0-0,5, 0-1, 0,1-0,5, 0,2-1; 2-10; ±0,05; ±0,5; ±1; ±5; ±10; 0-20(25); 4 -20; ±20; 4 - 30 |
Разрешающая способность 11- 16 бит для всех серий |
Пределы приведенной погрешности преобразования входных сигналов: напряжение, % ток, % |
±0,03 - ±0,8 ±0,03 - 1,0 |
В зависимости от типа модуля. Для всех модулей, кроме Quantum, погрешность дана в диапазоне температур 0.. .60 оС. Для модулей Quantum температурный коэффициент 0,002.0,008 %/ оС в зависимости от типа модуля. |
Диапазоны выходн. сигналов: напряжение, В ток, мА |
-10 - +10 В 0 - 20 (25); 4 - 20 |
Дискретность установки напряжения и тока 11 - 16 бит. |
Пределы приведенной погрешности задания выходных сигналов: напряжение, % ток, % |
±0,15 - ±0,8 ±0,15 - ±1,0 |
В зависимости от типа модуля. Для всех модулей, кроме Quantum, погрешность дана в диапазоне температур 0.60 оС. Для модулей Quantum температурный коэффициент 0,005.0,01 %/ оС в зависимости от типа модуля. |
Входное сопротивление каналов преобразования: напряжения, МОм тока, Ом |
>20, >0,05 250, 50, 287 |
В зависимости от типа модуля |
Диапазон измерений темпера-о туры, С |
-200 - + 850 - 60 - + 180 -270 - +1820 |
с термометром сопротивления (RTD) Pt -100, Pt-200; Ni-100, N200, N1000, Pt-1000; Pt500 c термопарами J; K; N; T; E; R; S; в |
Пределы абсолютной погрешности модулей измерения температуры с RTD, оС |
±0,2 - ±2,5 при 25оС ±0,5 - ±5,0 при 0-60оС |
В зависимости от типа модуля и типа терморезистора Разрешающая способность 0,1 °С |
Наименование характеристики |
Значение характеристики |
Примечание |
Пределы абсолютной |
±0,4 - ±8,0 оС при 25оС |
В зависимости от типа модуля, |
погрешности модулей измере- |
±0,8 - ±19,0 при 0-60оС |
типа термопары и значения |
ния температуры с термопа- |
измеряемой температуры. | |
о рами, С |
Разрешающая способность 0,05 - 0,5оС | |
Время обновления данных |
0,62-10-3 - 4,0-10-3 |
для модулей преобразования на- |
на канал, с |
75,0-10-3 - 200,0-10-3 |
пряжения и тока |
для модулей измерения температур | ||
Количество счетных |
1-4 |
Quantum, Premium, Micro, |
импульсных входов |
Momentum | |
Максимальная частота счета |
500 |
Quantum, Premium, Micro, |
импульсов, кГц |
10 и 50 |
Momentum |
Абсолютная погрешность |
±1 |
При числе входящих импульсов |
счета импульсов |
не менее 1000 | |
Потребляемый ток по 5В, mA |
35 - 750 |
один модуль |
Электрическая прочность изо- |
300 - 500 |
между каналами |
ляции, В |
500 - 2500 |
между каналами и шиной |
Каналы связи |
RS232 |
Modbus, Modbus+, Fipway, |
RS485 |
Unitelway, Ethernet | |
Средний интервал времени наработки на отказ (тыс.час) |
300 - 350 | |
Условия эксплуатации: диапазон температуры, °С |
ГОСТ Р 51841-2001 | |
эксплуатации транспортирования и хранения |
0 - 60 | |
-40 - +85 |
Для модулей Quantum, Micro, | |
диапазон относительной |
-25 - +70 |
Momentum. |
влажности, % |
0 - 95 |
без конденсата |
