Номер по Госреестру СИ: 49739-12
49739-12 Вольтметры щитовые аналоговые
(VLT)
Назначение средства измерений:
Вольтметры щитовые аналоговые VLT (далее - вольтметры VLT) предназначены для измерения действующего значения напряжения переменного тока промышленной частоты в различных областях промышленности.
Аналитический паспорт типа средства измерений
49739-12 — Вольтметры щитовые аналоговые
VLT
Фирма "Schneider Electric Industries SAS"
ФРАНЦИЯ
МПИ: 5 лет
Действует
64
организаций42
владельцев2
версий2 712
Всего поверок
по агрегатам с 2010 года
51
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
64
Организаций-поверителей
эффективное число: 10.1
42
Владельцев СИ
эффективное число: 3.3
969
Экземпляров СИ
по агрегатам владельцев / организаций
40.5%
Периодические поверки
первичные: 19.4%
0.96%
Непригодность
26 извещений
61.4%
Поверки юрлиц
доля в общем объёме
613 ₽
Средневзвешенная цена
медиана: 653 ₽
100%
Покрытие ценами
расчётный известный объём: 168 130 ₽
2 014,4 лет
Средний возраст парка
взвешено по годовому объёму
2 607 дн.
Наблюдаемый МПИ
по фактическим интервалам
991
Концентрация поверителей
HHI; доля топ-5: 59.4%
3 043
Концентрация владельцев
HHI; доля топ-5: 75.2%
32
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
36
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 2 712 поверок; пик пришёлся на 2020 год (768).
- Последний завершённый год показал снижение на 34.4% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 24.6%.
- Рынок представлен 64 организациями; концентрация низкая (HHI 991), доля топ-5 — 59.4%.
- В базе найдено 42 владельцев и 969 экземпляров СИ; доля пяти крупнейших владельцев — 75.2%.
- Средневзвешенная цена поверки — 613 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 168 130 руб.
- Доля извещений о непригодности составляет 0.96% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 2 607 дней; средний возраст парка по агрегатам организаций — 2 014,4 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2020 — 768
Долгосрочный CAGR: 24.6%
Активных версий: 1
Ценовой диапазон: 429–720 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ЮЛ | Юридические лица | 521 | 990 | 1,90 |
| АО "Черномортранснефть" | Юридические лица | 60 | 101 | 1,68 |
| юридическое лицо | Юридические лица | 51 | 95 | 1,86 |
| АО "Черномортранснефть" ТРУМН | Юридические лица | 51 | 81 | 1,59 |
| ООО "Транснефть - Дальний Восток", РНУ "Дальнереченск" | Юридические лица | 46 | 47 | 1,02 |
| ООО "Эльгауголь" | Юридические лица | 28 | 56 | 2,00 |
| АО "Транснефть-Приволга" | Юридические лица | 27 | 45 | 1,67 |
| АО "Транснефть - Дружба" | Юридические лица | 23 | 29 | 1,26 |
| Акционерное общество "Сызранский нефтеперерабатывающий завод" | Юридические лица | 17 | 28 | 1,65 |
| АО "Газпромнефть-ОНПЗ" | Юридические лица | 13 | 13 | 1,00 |
| ООО "Транснефть-Восток" | Юридические лица | 12 | 20 | 1,67 |
| Юр. Лицо | Юридические лица | 12 | 12 | 1,00 |
| Березанское ЛПУМГ филиал ООО "Газпром трансгаз Краснодар" | Юридические лица | 9 | 27 | 3,00 |
| ООО "Транснефть - Дальний Восток" РНУ "Дальнереченск" | Юридические лица | 8 | 16 | 2,00 |
| АО ПТВС, ВОС | Юридические лица | 8 | 8 | 1,00 |
| ООО "Транснефть-Восток", ИРНУ | Юридические лица | 8 | 8 | 1,00 |
| АО «Черномортранснефть» | Юридические лица | 8 | 8 | 1,00 |
| АО ПТВС ВОС | Юридические лица | 7 | 7 | 1,00 |
| АО "НГПЗ" | Юридические лица | 6 | 12 | 2,00 |
| ООО "Акрил Салават" | Юридические лица | 5 | 10 | 2,00 |
| Филиал ООО "Газпром трансгаз Краснодар" Майкопское линейное производственное управление магистральных газопроводов | Юридические лица | 4 | 8 | 2,00 |
| Акционерное общество "СМОЛЕНСКИЙ АВИАЦИОННЫЙ ЗАВОД" | Юридические лица | 4 | 4 | 1,00 |
| ООО "РН-Ванкор" | Юридические лица | 4 | 4 | 1,00 |
| АО "Транснефть - Приволга" | Юридические лица | 4 | 4 | 1,00 |
| Филиал ООО «Газпром трансгаз Краснодар» Ростовское ЛПУМГ | Юридические лица | 3 | 4 | 1,33 |
| АО "СНПЗ" | Юридические лица | 3 | 3 | 1,00 |
| ООО "Газпром трансгаз Краснодар" филиал Краснодарское управление технологического транспорта и спецтехники | Юридические лица | 3 | 3 | 1,00 |
| Филиал ООО «КриоГаз» г. Таганрог | Юридические лица | 2 | 4 | 2,00 |
| ФГКУ "СУ ФПС № 70 МЧС России" | Юридические лица | 2 | 4 | 2,00 |
| ООО "Медвежий ручей" | Юридические лица | 2 | 4 | 2,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 0ee83f40-8b8d-82af-5635-486ed2a67512 | 49739-12 | 2022-01-19 | — | актуальная |
| 05655ee2-939e-1710-59e9-7c1d14d42068 | 49739-12 | 2020-05-07 | 2022-01-19 | архивная |
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

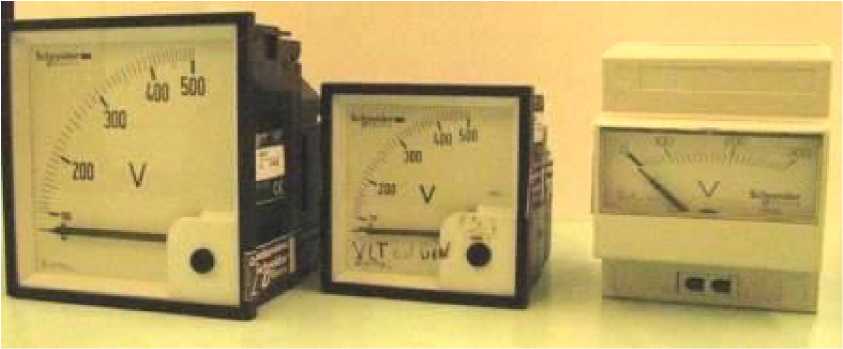

Внешний вид.
Вольтметры щитовые аналоговые
Рисунок № 1

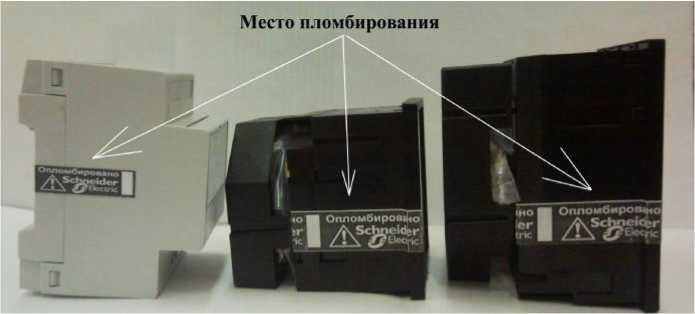

Внешний вид.
Вольтметры щитовые аналоговые
Рисунок № 2
Общие сведения
Дата публикации - 19.01.2022
Срок свидетельства - 10.04.2027
Номер записи - 139042
ID в реестре СИ - 361442
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
16005, VLT, Schneider, нет данных, 16075, VLT 16005, Нет модификации, VLT 16075, Schneider VLT, VLT 72х72, Schneider Electric, VLT 72*72, VLT 72 х72 мод. 16005, 0, VLT16005, VLT DIN (модификация 16060), мод. 16005, мод. VLT 72х72 16005, 16061, VLM
Производитель
Изготовитель - Фирма "Schneider Electric Industries SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок - 2712
Выдано извещений - 26
Кол-во периодических поверок - 1098
Кол-во средств измерений - 853
Кол-во владельцев - 28
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 2606 дн.
Приказы РСТ, где упоминается данный тип СИ
№733 от 2017.04.10 О продлении срока действия свидетельств об утверждении типа средств измерений
№89 от 2022.01.17 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (25)
Наличие аналогов СИ: Вольтметры щитовые аналоговые (VLT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
49739-12 Вольтметры щитовые аналоговые (VLT) Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
69582-17 Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые (Ц42, Э42) Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
Все средства измерений Фирма "Schneider Electric Industries SAS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18649-07 01.08.2012 |
Контроллеры программируемые логические, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
18649-09 04.12.2019 |
Контроллеры программируемые логические, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
5 лет |
|
25231-09 12.11.2019 |
Контроллеры программируемые (модули измерительные, аналоговые), TWIDO Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
27062-04 01.06.2009 |
Трансформаторы тока низковольтные измерительные, TI серии Multi9 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
30055-05 01.10.2010 |
Амперметры щитовые со сменными шкалами, AMP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
30056-05 01.10.2010 |
Вольтметры щитовые, VLT Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
30248-05 01.11.2010 |
Измерители мощности многофункциональные, PM Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
32965-06 01.11.2011 |
Устройства измерения, защиты и управления, SEPAM 1000+ серий 20, 40, 80 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
33131-06 01.12.2011 |
Модули аналоговые системы распределенного ввода-вывода, Advantys STB Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
38403-08 01.09.2013 |
Контроллеры программируемые логические, Modicon M340 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
5 лет |
|
48529-11 15.12.2016 |
Трансформаторы тока измерительные, TI Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
49076-12 03.02.2027 |
Модули аналоговые, TM5 SAI2L, TM5 SAI2H, TM5 SAI4L, TM5 SAI4H, TM5 SAI2PH, TM5 SAI2TH, TM5 SAI4PH, TM5 SAI6TH, TM5 SAO2L, TM5 SAO2H, TM5 SAO4L, TM5 SAO4H Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
49662-12 20.04.2017 |
Модули аналоговые, BMXAMI0800, BMXAMI0810, BMXAMI0410, BMXAMI0410H, BMXART0414, BMXART0414H, BMXART0814, BMXART0814H, BMXAMO0210, BMXAMO0210H, BMXAMO0410, BMXAMO0802, BMXAMM0600, BMXAMM0600H, BMXEHC0200, BMXEHC0200H, BMXEHC0800, BMXEHC0800H Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
49736-12 10.04.2027 |
Амперметры щитовые аналоговые со сменными шкалами, AMP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49737-12 10.03.2027 |
Амперметры щитовые цифровые, AMP DIGITAL Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49738-12 10.03.2027 |
Вольтметры щитовые цифровые, VLT DIGITAL Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49739-12 10.04.2027 |
Вольтметры щитовые аналоговые, VLT Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
50245-12 25.06.2017 |
Измерители мощности многофункциональные, PM Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
50246-12 25.06.2017 |
Измерители мощности многофункциональные, PM9 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
50467-12 30.05.2027 |
Приборы многофункциональные цифровые измерительные, PowerLogic серии DM6000 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
51259-12 17.07.2027 |
Модули аналоговые, STBACI0320K, STBACI1225K, STBACI1230K, STBACI1400K, STBACI8320K, STBACO0120K, STBACO0220K, STBACO1210K, STBACO1225K, STBART0200, STBART0200K, STBAVI0300K, STBAVI1255K, STBAVI1270K, STBAVI1275K, STBAVI1400K, STBAVO0200K, STBAVO1250K, STBAVO1255K, STBAVO1265K, STBEHC3020KC Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
54943-13 23.09.2018 |
Контроллеры логические с модулями расширения, Modicon M168 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
55593-13 20.11.2018 |
Термометры телеметрические, Accutech мод. RT10, TC10 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
57590-14 |
Счетчики электрической энергии многофункциональные, ION 8300, ION 8600 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
10 лет |
|
58364-14 29.08.2019 |
Датчики давления телеметрические, Accutech мод. GP10, AP10, DP20, SL10, GL10 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
64980-16 07.09.2021 |
Контроллеры , SCADAPack 530E и 535E Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
|
66634-17 13.02.2027 |
Системы контроля сопротивления изоляции, Vigilohm IM10, IM20, IM10H, IM20H, IM400, XML308, XML316, XL308, XL316, XM300C Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
68971-17 23.10.2027 |
Контроллеры многофункциональные, VarPlus Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
69005-17 24.10.2027 |
Контроллеры модульные, MiCOM C264 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
70317-18 |
Контроллеры коэффициента мощности, VarPlus Logic Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
70850-18 16.04.2024 |
Модули аналоговые для программируемых логических контроллеров, Modicon M171/M172 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
71202-18 21.05.2024 |
Модули аналоговые для программируемых логических контроллеров, Modicon M221/M241/M251 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
71922-18 25.07.2024 |
Датчики температуры термисторного типа, STO, STP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
75789-19 19.08.2024 |
Контроллеры модульные, Easergy T300 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
78534-20 29.06.2025 |
Трансформаторы тока, ARM3 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
78770-20 23.07.2025 |
Модули контроллеров программируемых логических, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Кто поверяет Вольтметры щитовые аналоговые (VLT)
Стоимость поверки Вольтметры щитовые аналоговые (VLT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
556 | 653 |
|
ФБУ НИЦ ПМ-Ростест Москва |
685 | 653 |
|
ФБУ НИЦ ПМ-Ростест Москва |
532 | 653 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
660 | 653 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
660 | 653 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на боковую панель вольтметра VLT методом сеткографии.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации «Вольтметры щитовые аналоговые VLT. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вольтметрам щитовым аналоговым VLT-
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
2. ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей».
-
3. Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется по ГОСТ 8.497-83 - «Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Изготовитель
Фирма «Schneider Electric Industries SAS», Франция,
35, Rue Joseph Monier, 92500 Rueil Malmaison, France
Тел. +33 (0) 141 29 70 00, Факс. +33 (0) 141 29 71 00
http://www.schneider-electric.com
Завод-изготовитель: I.M.E Instrumenti Misure Elettriche S.p.A.,
Via Travaglia 7, 20094 Corsico (MI), Италия
Заявитель
ЗАО «Шнейдер Электрик»,
129281, Москва, ул. Енисейская, 37, стр. 1 тел.: (495) 797-40-00, факс.: (495) 797-40-02 http://www.schneider-electric.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева». Регистрационный номер 30001-10.
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
e-mail: info@vniim.ru
Вольтметры VLT являются приборами электромагнитной системы. Принцип действия таких приборов заключается во взаимодействии магнитного поля катушки с подвижным ферромагнитным сердечником, к которому закреплен стрелочный указатель. Градуировка шкалы соответствует среднеквадратическим (действующим) значениям переменного напряжения.
Конструктивно приборы выполнены в прямоугольном пластмассовом корпусе, на лицевой панели которого расположены шкала и стрелочный указатель. Кроме того, на передней панели прибора расположен винт (шлиц) корректора, с помощью которого можно установить указатель прибора на нулевую отметку шкалы при отключенных цепях измерения тока. Угол перемещения указателя составляет 90°.На задней панели прибора расположены клеммы для подключения измеряемого тока.
Угол отклонения от вертикали при работе прибора - не более 30°.
В зависимости от размеров корпуса выпускаются 3 варианта исполнения вольтметров -VLT 72 х 72, VLT 96 x 96 и VLT DIN, и имеют модификации 16005, 16060, 16061 и 16075.
Вольтметры VLT предназначены для работы при температуре окружающего воздуха от минус 25 до плюс 50 °С при относительной влажности воздуха до 95 % (без конденсации влаги).
Внешний вид вольтметров VLT представлен на рис. 1:
Рис. 1
Внешний вид вольтметров VLT
Лист № 2 всего листов 3 На разъемные части корпуса наносится пломба. Место пломбирования показано на рис. 2.
Рис. 2. Место пломбирования
В комплект поставки вольтметров VLT входят:
1 шт.;
1 шт.;
1 шт.;
-
1 шт.;
-
2 шт.;
-
- вольтметр со шкалой
-
- руководство по эксплуатации
-
- паспорт
-
- упаковочная коробка
-
- клемма ножевая (для модификаций 16005 и 16075)
- винт М4 ( для модификаций 16005 и 16075)
2 шт .;
2 шт .;
2 шт .
- винт М5 ( для модификаций 16005 и 16075)
- угловой кронштейн (для модификаций 16005 и 16075)
-
1 Основные метрологические и технические характеристики приведены в таблице 1.
Таблица 1
|
Исполнение |
VLT 72 х 72 |
VLT 96 x 96 |
VLT DIN |
VLT DIN |
|
Номер модификации |
16005 |
16075 |
16060 |
16061 |
|
Класс точности |
1,5 |
1,5 |
1,5 |
1,5 |
|
Диапазон измерений напряжения, В |
0 - 500 |
0 - 500 |
0 - 300 |
0 - 500 |
|
Постоянная перегрузка, ип |
1,2 |
1,2 |
1,2 |
1,2 |
|
Максимальная перегрузка в течении 5 с, ип |
2 |
2 |
2 |
2 |
|
Частотный диапазон, Гц |
50 - 60 |
50 - 60 |
50 - 60 |
50 - 60 |
|
Потребляемая мощность, В •А, не более |
3 |
3 |
3,5 |
3,5 |
|
Дополнительная погрешность из-за влияния температуры, %/°С |
± 0,003 |
± 0,003 |
± 0,03 |
± 0,03 |
|
Габаритные размеры (высота х ширина х глубина), мм, не более |
72 х 72 х 75 |
96 х 96 х 75 |
83 х 70 х 66 |
83 х 70 х 66 |
|
Масса, кг, не более |
0,3 |
0,5 |
0,3 |
0,3 |
-
2 Условия эксплуатации вольтметров VLT:
Нормальные условия эксплуатации приборов:
20 ± 5;
30 - 80;
98 - 106 (735 - 795);
25 - 50;
95;
84 - 106,7 (630 - 800).
50000;
-
- температура окружающего воздуха, °С
-
- относительная влажность воздуха, %
-
- атмосферное давление, кПа (мм рт. ст.)
Рабочие условия эксплуатации приборов:
-
- температура окружающего воздуха, °С
-
- относительная влажность воздуха при температуре окружающего воздуха 40оС, %, не более
-
- атмосферное давление, кПа (мм рт. ст.)
-
3 Средняя наработка на отказ, ч, не менее
