Номер по Госреестру СИ: 71202-18
71202-18 Модули аналоговые для программируемых логических контроллеров
(Modicon M221/M241/M251)
Назначение средства измерений:
Модули аналоговые для программируемых логических контроллеров Modicon M221/M241/M251 (далее модули) предназначены для измерений напряжения постоянного тока, силы постоянного тока, сопротивления и температуры.
Внешний вид.
Модули аналоговые для программируемых логических контроллеров
Рисунок № 1
Внешний вид.
Модули аналоговые для программируемых логических контроллеров
Рисунок № 2
Внешний вид.
Модули аналоговые для программируемых логических контроллеров
Рисунок № 3
Внешний вид.
Модули аналоговые для программируемых логических контроллеров
Рисунок № 4
Внешний вид.
Модули аналоговые для программируемых логических контроллеров
Рисунок № 5
Внешний вид.
Модули аналоговые для программируемых логических контроллеров
Рисунок № 6
Внешний вид.
Модули аналоговые для программируемых логических контроллеров
Рисунок № 7
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на модули аналоговые для программируемых логических контроллеров Modicon M221/M241/M251 и на титульном листе паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям аналоговым для программируемых логических контроллеров Modicon M221/M241/M251
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 2203-0314-2018 «Модули аналоговые для программируемых логических контроллеров Modicon M221/M241/M251. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 08.02.2018 г.
Основные средства поверки:
Калибратор многофункциональный TRX-IIR, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 42789-09.
Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Schneider Electric Industries SAS», Франция
Адрес: 35, rue Joseph Monier, 92500, Rueil Malmaison, France
Заявитель
Акционерное общество «Шнейдер Электрик» (АО «Шнейдер Электрик ») ИНН 7712092928
Адрес: 127018, г. Москва, ул. Двинцев, д.12, корп.1, здание «А» Телефон: +7 (495) 777- 99-90
Факс: +7 (495) 777-99-92
Web-сайт: www.schneider-electric.com
Испытательные центры Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-cafrr: www.vniim.ru
Е-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д. И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
В части вносимых изменений:
Общество с ограниченной ответственностью «
Испытательный центр
разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия модулей аналоговых основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды и выдачу полученных кодов на внешнюю шину для дальнейшей обработки.
Модули аналоговые представляют собой аналогово-цифровые и цифро-аналоговые преобразователи нормированных электрических величин, предназначенные для работы с различными стандартными датчиками при управлении технологическими процессами в информационно-измерительных и управляющих системах различной конфигурации для технического и коммерческого учета энергоносителей, для создания систем безопасности и экологического мониторинга окружающей среды.
Питание модулей осуществляется от сети напряжением от 100 до 240 В или от источника постоянного напряжения 24 В посредством коммуникационного адаптера.
В сочетании с первичными преобразователями температуры, такими как: термометры сопротивления (ТС) по ГОСТ 6651-2009 и термопары (ТП) по ГОСТ Р 8.585-2001, они обеспечивают преобразование аналогового сигнала, поступающего от датчика в сигналы, соответствующие температуре этого датчика.
Модули аналоговые предназначены для совместной работы по внешней шине с базовыми блоками логических контроллеров Modicon M221/M241/M251, которые построены на единой элементной базе и имеют общий принцип действия. Объединение различных модулей на базовой плате, а также объединение нескольких базовых плат с модулями между собой с помощью шины данных позволяет создавать системы различной сложности и конфигурации.
Модули, имеющие общие конструктивные и функциональные особенности, объединены в серии:
TMC4xxxxx - TMC4AI2, TMC4AQ2, TMC4HOIS01, TMC4PACK01, TMC4TI2;
TMC2xxxxx - TMC2AI2, TMC2AQ2C, TMC2AQ2V, TMC2TI2;
TM221Cxxxx - TM221C16R/T, TM221C24R/T, TM221C40R/T;
TM221CE16R/T, TM221CE24R/T, TM221CE40R/T;
TM221Mxxxx - TM221M16R, TM221M16T, TM221M32TK;
TM221ME16R, TM221ME32TK;
ТМЗАххххх - TM3AI2H, TM3AI4, TM3AI8, TM3AM6, TM3AQ2, TM3AQ4;
ТМЗТххххх - TM3TI4, TM3TI8T, TM3TM3;
Общий вид модулей аналоговые для программируемых логических контроллеров Modicon M221/M241/M251 представлен на рисунке 1.
Пломбирование модулей аналоговые от несанкционированного доступа не предусмотрено.
TM221C16R
TM221CE16R
TM221C40R

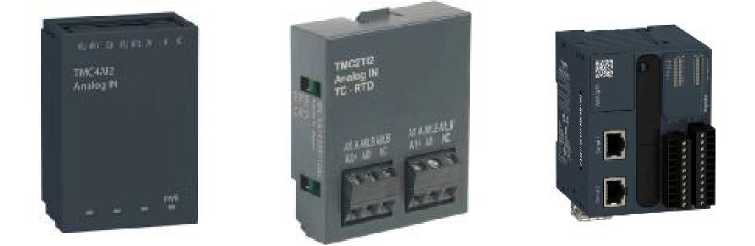

TMC4AI2 TMC2TI2 TM221M16R

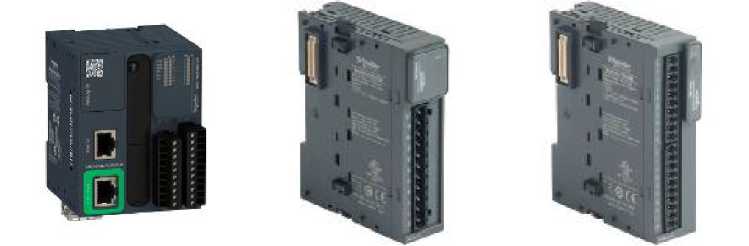

TM221ME16R TM3AI2H TM3AM6
TM3TI4
TM3TM3
Рисунок 1 - Общий вид модулей аналоговые для программируемых логических контроллеров Modicon M221/M241/M251
Программное обеспечение отсутствует.
Таблица 8 - Комплектность модулей аналоговых для программируемых логических контроллеров
Modicon M221/M241/M251
Наименование |
Обозначение |
Количество |
Модуль аналоговый для программируемых логических контроллеров Modicon M221/M241/M251 |
1 шт. | |
Методика поверки |
МП 2203-0314-2018 |
1 экз. |
Паспорт |
- |
1 экз. |
Коробка упаковочная |
- |
1 шт. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||||
TMC2AI2 |
TMC2AQ2C |
TMC2AQ2V |
TM221C16R/ TM221C16T |
TMC2TI2 | |
Количество измерительных каналов |
2 |
2 |
2 |
2 |
2 |
Диапазон измерений напряжения, В |
от 0 до 10 |
- |
от 0 до 10 |
от 0 до 10 |
- |
Диапазон измерений силы постоянного тока, мА |
от 0 до 20 от 4 до 20 |
от 4 до 20 |
- |
- |
- |
Диапазон измерений температуры с термопреобразователями сопротивления и термопарами, °С:
|
- |
- |
- |
- |
от -200 до +1000 от -200 до +1300 от 0 до +1760 от 0 до +1760 от +600 до +1820 от -200 до +400 от -200 до +1300 от -200 до +800 от -200 до +850 от -200 до +600 |
Разрядность, бит (квант) |
12 (0-4096) |
12 (0-4096) |
12 (0-4096) |
16 (0-65536) |
14 (0-16383) |
Пределы допускаемой приведенной погрешности измерений силы постоянного тока и напряжения, %* |
±1 |
±1 |
±1 |
±1 |
- |
Пределы допускаемой абсолютной погрешности измерений температуры с термопреобразователями сопротивления и термопарами, °С**:
от -200 до 0 оС включ.)
|
- |
- |
- |
- |
±0,001-T ±0,004^T ±0,001-T ±0,001-T |
Т - диапазон измерений температуры, оС.
Примечания:
* - погрешность измерений приведена к диапазону измерений;
** - без учета погрешности первичных преобразователей температуры и компенсации холодных концов для термопар.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||||
TMC4HOIS01 |
TMC4PACK01 |
TMC4AI2 |
TMC4AQ2 |
TMC4TI2 | |
Количество измерительных каналов |
2 |
2 |
2 |
2 |
2 |
Диапазон измерений напряжения, В |
от 0 до 10 |
от 0 до 10 |
от 0 до 10 |
от 0 до 10 |
- |
Диапазон измерений силы постоянного тока, мА |
от 0 до 20 от 4 до 20 |
от 0 до 20 от 4 до 20 |
от 0 до 20 от 4 до 20 |
от 4 до 20 | |
Диапазон измерений температуры с термопреобразователями сопротивления и термопарами, °С:
|
- |
- |
- |
- |
от -200 до +1000 от -200 до +1300 от 0 до +1760 от 0 до +1760 от +250 до +1820 от -200 до +400 от -200 до +1300 от -200 до +800 от -200 до +850 от -200 до +600 |
Разрядность, бит (квант) |
16 (0-65536) |
16 (0-65536) |
16 (0-65536) |
16 (0-65536) |
14 (0-16383) |
Пределы допускаемой приведенной погрешности измерений силы постоянного тока и напряжения, %* |
±1 |
±1 |
±1 |
±1 |
- |
Пределы допускаемой абсолютной погрешности измерений температуры с термопреобразователями сопротивления и термопарами, °С**: - ТП J, K, R, S, T, E, N |
- |
- |
- |
- |
±0,002^T |
Наименование характеристики |
Значение | ||||
TMC4HOIS01 |
TMC4PACK01 |
TMC4AI2 |
TMC4AQ2 |
TMC4TI2 | |
+250 до +400 оС включ.)
|
±0,002^T ±0,001-T ±0,005^T | ||||
Т - диапазон измерений температуры, оС. Примечания: * - погрешность измерений приведена к диапазону измерений; ** - без учета погрешности первичных преобразователей температуры и компенсации холодных концов для термопар. |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение | ||||
TM3AI2H |
TM3AI4 |
TM3AI8 |
TM3AM6 |
TM3TI4 | |
Количество измерительных каналов |
2 |
4 |
8 |
4/2 |
4 |
Диапазон измерений напряжения, В |
от 0 до 10 от -10 до +10 |
от 0 до 10 от -10 до + 10 |
от 0 до 10 от -10 до + 10 |
от 0 до 10 от -10 до + 10 |
от 0 до 10 от -10 до +10 |
Диапазон измерений силы постоянного тока, мА |
от 0 до 20 от 4 до 20 |
от 0 до 20 от 4 до 20 |
от 0 до 20 от 4 до 20 |
от 0 до 20 от 4 до 20 |
от 0 до 20 от 4 до 20 |
Диапазон измерений температуры с термопреобразователями сопротивления и термопарами, °С:
|
- |
- |
- |
- |
от -200 до +1000 от -200 до +1300 от 0 до +1760 от 0 до +1760 от +300 до +1820 от -200 до +400 от -200 до +1300 от -200 до +800 от -200 до +850 -200 до +600 |
Разрядность, бит (квант) |
16 (0-65536) |
12 (0-4096) |
12 (0-4096) |
12 (0-4096) |
16 (0-65536) |
Наименование характеристики |
Значение | ||||
TM3AI2H |
TM3AI4 |
TM3AI8 |
TM3AM6 |
TM3TI4 | |
Пределы допускаемой приведенной погрешности измерений силы постоянного тока и напряжения, %1 2 |
±1 |
±1 |
±1 |
±1 |
±1 |
Пределы допускаемой абсолютной погрешности измерений температуры с термопреобразователями сопротивления и термопарами, °с3: - ТП J |
±0,004^Т (в диапазоне от -200 до 0 оС включ.) ±0,002•Т (в диапазоне св. 0 до +1000 оС включ.) | ||||
- ТП K, N |
±0,004•Т (в диапазоне от -200 до 0 оС включ.) ±0,002•Т (в диапазоне св. 0 до +1300 оС включ.) | ||||
- ТП R, S |
±6 (в диапазоне от 0 до +200 оС включ.) ±0,002•Т (в диапазоне св. +200 до +1760 оС включ.) | ||||
- ТП B |
±0,002^Т | ||||
- ТП T |
±0,004^Т (в диапазоне от -200 до 0 оС включ.) ±0,002•Т (в диапазоне св. 0 до +400 оС включ.) | ||||
- ТП E |
±0,004^Т (в диапазоне от -200 до 0 оС включ.) ±0,002^Т (в диапазоне св. 0 до +800 оС включ.) | ||||
- ТС Pt 100, Pt 1000 |
±0,002^Т |
Таблица 4 - Метрологические характеристики
Наименование характеристики |
Значение | ||||
TM3TI8T |
TM3TM3 |
TM3AQ4 |
TM3AQ2 |
TM221M E32TK | |
Количество измерительных каналов |
8 |
2/1 |
4 |
2 |
2 |
Диапазон измерений напряжения, В |
от 0 до 10 от -10 до +10 |
от 0 до 10 от -10 до + 10 |
от 0 до 10 от -10 до + 10 |
от 0 до 10 | |
Диапазон измерений силы постоянного тока, мА |
от 0 до 20 от 4 до 20 |
от 0 до 20 от 4 до 20 |
от 0 до 20 от 4 до 20 | ||
Диапазон измерений температуры с термопреобразователями сопротивления и термопарами, °С:
|
от -200 до +1000 от -200 до +1300 от 0 до +1760 от 0 до +1760 от +600 до +1820 от -200 до +400 от -200 до +1300 от -200 до +800 |
от -200 до +1000 от -200 до +1300 от 0 до +1760 от 0 до +1760 от +600 до +1820 от -200 до +400 от -200 до +1300 от -200 до +800 от -200 до +850 от -200 до +600 |
- |
- |
- |
Разрядность, бит (квант) |
16 (0-65536) |
16 (0-65536) |
12 (0-4096) |
12 (0-4096) |
10 (0-1024) |
Пределы допускаемой приведенной погрешности измерений силы постоянного тока и напряжения, %* |
- |
±1 |
±1 |
±1 |
±1 |
Наименование характеристики |
З |
начение | |||
TM3TI8T |
TM3TM3 |
TM3AQ4 |
TM3AQ2 |
TM221M E32TK | |
Пределы допускаемой абсолютной погрешности измерений температуры с термопреобразователями сопротивления и термопарами, °С**:
|
±0,004Н ±6 ±0,004Н |
±0,004Н ±6 ±0,004Н ±0,001-T |
- |
- |
- |
Т - диапазон измерений температуры, оС. Примечания: * - погрешность измерений приведена к диапазону измерений; ** - без учета погрешности первичных преобразователей температуры и компенсации холодных концов для термопар. |
Таблица 5 - Метрологические характеристики
Наименование характеристики |
Значение | ||||
TM221C24T/ TM221C24R |
TM221CE24R/ TM221CE24T |
TM221C40R/ TM221C40T |
TM221M16R/ ТМ221М16Т |
TM221CE16R/ TM221CE16T | |
Количество измерительных каналов |
2 |
2 |
2 |
2 |
2 |
Диапазон измерений напряжения, В |
от 0 до 10 |
от 0 до 10 |
от 0 до 10 |
от 0 до 10 |
от 0 до 10 |
Разрядность, бит (квант) |
10 (0-1024) |
10 (0-1024) |
10 (0-1024) |
10 (0-1024) |
10 (0-1024) |
Пределы допускаемой приведенной погрешности измерений напряжения, %* |
±1 |
±1 |
±1 |
±1 |
±1 |
Примечание: * - погрешность измерений приведена к диапазону измерений
Таблица 6 - Метрологические характеристики
Наименование характеристики |
Значение | ||
TM221ME16R |
TM221CE40R/T |
TM221M32TK | |
Количество измерительных каналов |
2 |
2 |
2 |
Диапазон измерений напряжения, В |
от 0 до 10 |
от 0 до 10 |
от 0 до 10 |
Разрядность, бит (квант) |
10 |
10 |
10 |
(0-1024) |
(0-1024) |
(0-1024) | |
Пределы допускаемой приведенной погрешности измерений напряжения, %* |
±1 |
±1 |
±1 |
Примечание: * - погрешность измерений приведена к диапазону измерений |
Таблица 7 - Основные технические характеристики
Наименование характеристики |
Значение | ||||
TMC2AI2 |
TMC2AQ2C |
TMC2AQ2V |
TM221C16R/ TM221C16T |
TMC2TI2 | |
41 |
41 |
41 |
90 |
41 | |
15 |
15 |
15 |
70 |
15 | |
35 |
35 |
35 |
95 |
35 | |
TMC4HOIS01 |
TMC4PACK01 |
TMC4AI2 |
TMC4AQ2 |
TMC4TI2 | |
50 |
50 |
50 |
50 |
50 | |
21 |
21 |
21 |
21 |
21 | |
34 |
34 |
34 |
34 |
34 | |
TM3AI2H |
TM3AI4 |
TM3AI8 |
TM3AM6 |
TM3TI4 | |
Габаритные |
90 |
90 |
90 |
90 |
90 |
размеры мм, |
70 |
70 |
70 |
70 |
70 |
не более: |
23,6 |
23,6 |
23,6 |
23,6 |
23,6 |
- высота |
TM3TI8T |
TM3TM3 |
TM3AQ4 |
TM3AQ2 |
TM221ME32TK |
- ширина |
90 |
90 |
90 |
90 |
90 |
- длина |
70 |
70 |
70 |
70 |
70 |
23,6 |
23,6 |
23,6 |
23,6 |
70 | |
TM221C24T/ |
TM221CE24R/ |
TM221C40R/ |
TM221M16R/ |
TM221CE16R/ | |
TM221C24R |
TM221CE24T |
TM221C40T |
TM221M16T |
TM221CE16T | |
70 |
90 |
90 |
90 |
90 | |
70 |
70 |
70 |
70 |
70 | |
110 |
110 |
160 |
70 |
160 | |
TM221CE40R/T |
TM221ME16R |
TM221M32TK | |||
90 |
90 |
90 | |||
70 |
70 |
70 | |||
160 |
70 |
70 | |||
TMC2AI2 |
TMC2AQ2C |
TMC2AQ2V |
TM221C16R/ |
TMC2TI2 | |
0,015 |
0,015 |
0,015 |
TM221C16T |
0,015 | |
0,346 | |||||
Масса, кг, не более |
TMC4HOIS01 |
TMC4PACK01 |
TMC4AI2 |
TMC4AQ2 |
TMC4TI2 |
0,055 |
0,055 |
0,055 |
0,055 |
0,055 | |
TM3AI2H |
TM3AI4 |
TM3AI8 |
TM3AM6 |
TM3TI4 | |
0,115 |
0,11 |
0,11 |
0,11 |
0,11 |
Наименование характеристики |
Значение | ||||
TM3TI8T |
TM3TM3 |
TM3AQ4 |
TM3AQ2 |
TM221ME32TK | |
0,11 |
0,115 |
0,115 |
0,115 |
0,264 | |
TM221C24T/ |
TM221CE24R/ |
TM221C40R/ |
TM221M16R/ |
TM221CE16R/ | |
TM221C24R |
TM221CE24T |
TM221C40T |
TM221M16T |
TM221CE16T | |
0,395 |
0,395 |
0,456 |
0,264 |
0,456 | |
TM221CE40R/T |
TM221ME16R |
TM221M32TK | |||
0,456 |
0,264 |
0,27 | |||
Входное | |||||
сопротивление, не менее, МОм |
0,01 | ||||
Средний срок службы, лет |
10 | ||||
Средняя наработка |
20000 | ||||
на отказ, ч | |||||
Условия эксплуатации: - температура окружающего воздуха, °С относительная |
от -25 до +55 | ||||
влажность, % |
от 10 до 90 |
