Номер по Госреестру СИ: 64980-16
64980-16 Контроллеры
(SCADAPack 530E и 535E)
Назначение средства измерений:
Контроллеры SCADAPack 530Е и 535Е (далее - контроллеры) предназначены для преобразования входных сигналов напряжения и силы постоянного электрического тока в цифровой код, счёта электрических импульсов, воспроизведения аналоговых сигналов силы постоянного электрического тока, а так же приема, обработки и формирования дискретных сигналов.
Внешний вид.
Контроллеры
Рисунок № 1
Внешний вид.
Контроллеры
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) контроллеров функционально разделено на две группы: встроенное системное программное обеспечение (ВСПО) и сервисное ПО, устанавливаемое на персональный компьютер.
ВСПО содержит метрологически значимые компоненты, оно устанавливается в энергонезависимую память контроллеров на заводе-изготовителе. В процессе эксплуатации изменение ВСПО пользователем невозможно (уровень защиты «высокий» в соответствии с Р 50.2.077-2014).
Метрологические характеристики контроллеров SCADAPack 530Е и 535Е, указанные в таблице 3, приведены с учетом влияния ВСПО.
Сервисное ПО -«SCADAPack E Configurator» - не является метрологически значимым, так как так как его функциями является конфигурирование, отображение и архивирование полученной информации от контроллеров. В процессе эксплуатации изменение
Лист № 3 Всего листов 6 конфигурации контроллеров посредством сервисного ПО пользователем может быть защищено паролём (уровень защиты «средний» в соответствии с Р 50.2.077-2014).
Идентификационные данные сервисного ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные сервисного ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
SCADAPack E Configurator |
Номер версии (идентификационный номер ПО) |
Не ниже v8.12.1 |
Цифровой идентификатор ПО |
Не используется |
Знак утверждения типа
Знак утверждения типананосится на контроллеры методом наклейки и на титульные листы руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «Контроллеры SCADAPack 530E и 535E. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к контроллерам
ГОСТ Р 51841-2001 ( МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Поверка
Поверкаосуществляется в соответствии с документом МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
калибратор универсальный Н4-7, Госреестр № 22125-01;
мультиметр цифровой Fluke 8845А, Госреестр № 57943-14;
калибратор многофункциональный MC5-R, Госреестр № 22237-08.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Schneider Electric Industries SAS», Франция
Юридический адрес: 89, Boulevard Franklin Roosevelt, 92500 Rueil-Malmaison, France
Тел./факс: +33 (0) 1 41 29 70 00/ +33 (0) 1 41 29 71 00 http://www.schneider-electric.com
Испытательный центр
Федеральное государственное унитарное предприятие«Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: Москва, 119361, Россия, ул. Озерная, д.46,
Тел./факс: +7 (495) 437-55-77/ +7 (495) 430-57-25,
адрес в Интернет: http://www.vniims.ru
адрес электронной почты: office@vniims.ru
Принцип действия контроллеров состоит в аналогово-цифровом преобразовании поступающих на их входы сигналов напряжения и силы постоянного тока. За счет цифроаналогового преобразования обеспечивается воспроизведение выходных аналоговых сигналов силы постоянного электрического тока. Контроллеры также осуществляют прием, обработку и формирование дискретных сигналов.
Контроллеры относятся к проектно-компонуемым устройствам, имеющим модульную структуру, и в общем виде состоят из соединённых согласно требуемой конфигурации контроллера и модулей расширения ввода/вывода 6601 (далее - модулей 6601).
Контроллеры могут входить в состав систем телемеханики, автоматизированных систем управления технологическими процессами (АСУ ТП), систем автоматического пожаротушения или программно-технических комплексов (ПТК).
Состав каналов ввода/вывода контроллеров и модуля 6601 соответствует таблице 1.
Таблица 1 - Состав каналов ввода/вывода контроллеров и модуля 6601
Тип входа/выхода |
Контроллер SCADAPack 530Е |
Контроллер SCADAPack 535Е |
Модуль 6601 |
Цифровой вход, |
2 |
18 |
16 |
в т.ч. счёта импульсов |
0 |
8 |
8 |
Цифровой выход |
1 |
9 |
8 |
Аналоговый вход |
0 |
6 |
6 |
Аналоговый выход |
0 |
2* |
2* |
Максимальное количество под- | |||
держиваемых дополнительных модулей 6601 |
16 |
15 |
- |
Примечание - *наличие определяется заказом |
Контроллеры SCADAPack 535Е имеют в своем составе аналоговые входы и выходы (последние - по заказу).
В контроллерах SCADAPack 530Е аналоговые измерительные каналы организуются с помощью модуля расширения ввода/вывода 6601.
Контроллеры позволяют осуществлять передачу измерительной и оперативной информации по каналам связи различного вида: RS232, RS485, Ethernet, USB 2.0.
Контроллеры являются стационарными, многофункциональными, многоканальными, восстанавливаемыми изделиями и предназначены для эксплуатации в качестве встроенных элементов внутри комплектных изделий (шкафов, блок-контейнеров и т. п.).
Состав контроллеров определяется в соответствии с техническим заданием на поставку. Внешний вид контроллеров и модуля 6601 представлены на рисунках 1 и 2 соответственно.

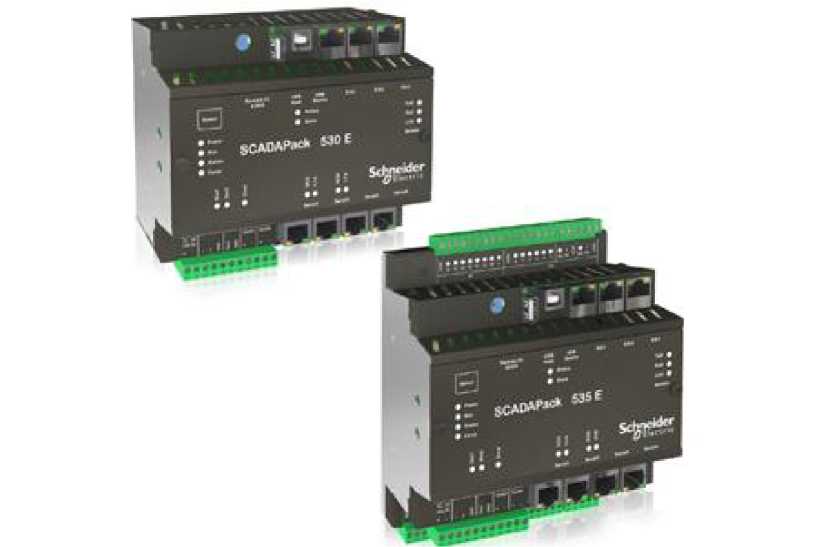

Рисунок 1
- Общий вид контроллеров SCADAPack 530Е и 535E
LictrK
ЯМ
I •••••••• ••
Expansion module 6601

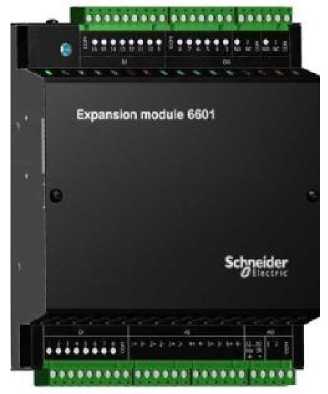

Рисунок 2 - Общий вид модуля расширения ввода/вывода 6601
В комплект поставки входит:
-
- контроллеры SCADAPack 530Е и 535Е в соответствии с заказом;
-
- паспорт;
-
- руководство по эксплуатации.
Метрологические характеристики контроллеров приведены в таблице 3.
Таблица 3 - Основные метрологические характеристики контроллеров
Наименование характеристики |
Пределы допускаемой приведенной погрешности при температуре окружающей среды от +23 до +27 °С, % |
Пределы допускаемой приведенной погрешности при температуре окружающей среды от -40 до +23 °С и от +27 °С до верхнего предела температуры применения**, % |
Технические параметры канала |
Преобразование силы постоянного электрического тока в цифровой код в диапазонах: от 4 до 20 мА, от 0 до 20 мА |
±0,1* ±0,1* |
±0,2* ±0,2* |
Разрешение 24 бита |
Преобразование напряжения постоянного электрического тока в цифровой код в диапазонах: от 1 до 5 В, от 0 до 5 В |
±0,1* ±0,1* |
±0,2* ±0,2* | |
Преобразование цифрового кода в сигнал силы постоянного электрического тока в диапазонах: от 0 до 20 мА, от 4 до 20 мА |
±0,15* ±0,15* |
±0,35* ±0,35* |
Разрешение 12 бит |
Продолжение таблицы 3
Наименование характеристики |
Пределы допускаемой приведенной погрешности при температуре окружающей среды от +23 до +27 °С, % |
Пределы допускаемой приведенной погрешности при температуре окружающей среды от -40 до +23 °С и от +27 °С до верхнего предела температуры применения**, % |
Технические параметры канала |
Счёт импульсов в диапазоне частот следования импульсов: от 0 до 1,5 кГц (мин. длительность импульсов 0,34 мс), от 0 до 150 Гц (мин. длительность импульсов 3,4 мс) |
±1 импульс за период счёта |
Амплитуда импульсов: лог. «1»: от 9 В; лог «0»: до 4 В. | |
Примечания - * погрешность приведена к диапазону измерений; ** до +70 °С при монтаже контроллеров на горизонтальную DIN-рейку; до +65 °С при монтаже контроллеров на вертикальную DIN-рейку. |
Пределы допускаемой абсолютной погрешности встроенных часов ±15 секунд в
месяц при температуре от - 15 до + 60 °С.
Технические характеристики контроллеров указаны в таблице 4.
Таблица 4 - Технические характеристики контроллеров
Наименование характеристики |
Значение |
Рабочие условия применения: - температура окружающего воздуха, °С | |
при монтаже на горизонтальной DIN-рейке |
от -40 до +70 |
при монтаже на вертикальной DIN-рейке |
от -40 до +65 |
- относительная влажность, % без конденсации |
от 5 до 95 |
- температура хранения, °С |
от -40 до +85 |
- атмосферное давление, кПа |
от 66 до 106,7 |
- напряжение питания постоянного тока, В |
от 12 до 30 |
Габаритные размеры, мм, не более: | |
- контроллера SCADAPack 535E |
151х182х87 |
- контроллера SCADAPack 530E |
151х135х75 |
- модуля расширения ввода/вывода 6601 |
151х182х47 |
Продолжение таблицы 4
Наименование характеристики |
Значение |
Масса, кг, не более: | |
- контроллера SCADAPack 535E |
1,2 |
- контроллера SCADAPack 530E |
0,8 |
- модуля расширения ввода/вывода 6601 |
0,8 |
