Номер по Госреестру СИ: 51259-12
51259-12 Модули аналоговые
(STBACI0320K, STBACI1225K, STBACI1230K, STBACI1400K, STBACI8320K, STBACO0120K, STBACO0220K, STBACO1210K, STBACO1225K, STBART0200, STBART0200K, STBAVI0300K, STBAVI1255K, STBAVI1270K, STBAVI1275K, STBAVI1400K, STBAVO0200K, STBAVO1250K, STBAVO1255K, STBAVO1265K, STBEHC3020KC)
Назначение средства измерений:
Модули аналоговые STBAVI1255K, STBAVI1270K, STBAVI1275K, STBAVI0300K, STBAVI1400K, STBACI1225K, STBACI1230K, STBACI0320K, STBACI8320K, STBACI1400K, STBART0200K, STBART0200, STBAVO1255K, STBAVO1265K, STBAVO1250K, STBAVO0200K, STBACO0120K, STBACO1225K, STBACO1210K, STBACO0220K, STBEHC3020KC (далее модули аналоговые) предназначены для измерений напряжения, силы постоянного тока и сопротивления и дальнейшего преобразования измеряемых величин в цифровые коды.
Внешний вид.
Модули аналоговые
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на шильдик модуля и на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям аналоговым STBAVI1255K, STBAVI1270K, STBAVI1275K, STBAVI0300K, STBAVI1400K,
STBACI1225K,
STBART0200K,
STBAVO0200K,
STBEHC3020KC
STBACI1230K,
STBART0200,
STBACO0120K,
STBACI0320K,
STBAVO1255K,
STBACO1225K,
STBACI8320K,
STBAVO1265K,
STBACO1210K,
STBACI1400K,
STBAVO1250K,
STBACO0220K,
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические требования»
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется STBAVI1255K, STBACI1225K, STBART0200K, STBAVO0200K, STBEHC3020KC.по методике поверки МП 2203-0249-2012 «Модули аналоговые
STBAVI1270K,
STBACI1230K,
STBART0200,
STBACO0120K,
STBAVI1275K,
STBACI0320K,
STBAVO1255K,
STBACO1225K,
STBAVI0300K,
STBACI8320K,
STBAVO1265K,
STBACO1210K,
STBAVI1400K,
STBACI1400K,
STBAVO1250K,
STBACO0220K,
Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.
Менделеева» в июле 2012 г.
Основные средства поверки:
Калибратор многофункциональный TRX-IIR, измерение: силы постоянного тока- (0-52) мА, напряжения постоянного тока- (0-100) мВ, (100-600) мВ, (0-6) В, (6-60) В.
Изготовитель
Фирма «Schneider Electric Industries SAS», Франция
Адрес: 35, Rue Joseph Monier, 92500 Rueil-Malmaison, France tel: (33) 141 29 85 01 fax: (33) 141 29 89 01
e-mail: www.schneider-electric.com
Заявитель
ЗАО «Шнейдер Электрик»
Адрес: 127018, Россия, г. Москва, ул. Двинцев, 12, корп. 1
тел: (495) 777 99-90; факс: (495) 777 99 92
e-mail: ru.ccc@schneider-electric.com.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный номер под № 30001-10 Адрес: 190005, г. Санкт-Петербург, Московский пр., 19 тел./факс 251-76-01/713-01-14
e-mail: info@vniim.ru
Принцип действия модулей аналоговых основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды и выдачу полученных кодов на внешнюю шину для дальнейшей обработки.
Модули аналоговые представляют собой аналогово-цифровые и цифро-аналоговые преобразователи нормированных электрических величин, предназначенные для работы с различными стандартными датчиками при управлении технологическими процессами в информационно-измерительных и управляющих системах различной конфигурации для технического и коммерческого учета энергоносителей.
Модули STBAVI служат для измерений аналоговых сигналов постоянного напряжения; модули STBACI служат для измерений аналоговых сигналов постоянного тока;
модули STBART служат для измерений сигналов от термопар или термометров сопротивления:
модули STBAVO служат для генерации аналоговых сигналов постоянного напряжения; модули STBAСO служат для генерации аналоговых сигналов постоянного тока; модули STBEHC служат для измерений частоты аналоговых сигналов.
Питание модулей осуществляется от источника постоянного напряжения 24 В посредством коммуникационного адаптера.
В сочетании с первичными преобразователями температуры, такими как, термопреобразователи сопротивления Pt, термопары В, Е, J, K, R, S, T, они обеспечивают преобразование в коды значения температуры соответствующих термопар.
Модули аналоговые STB предназначены для совместной работы по внешней шине с базовыми блоками контроллера Modicon STB.

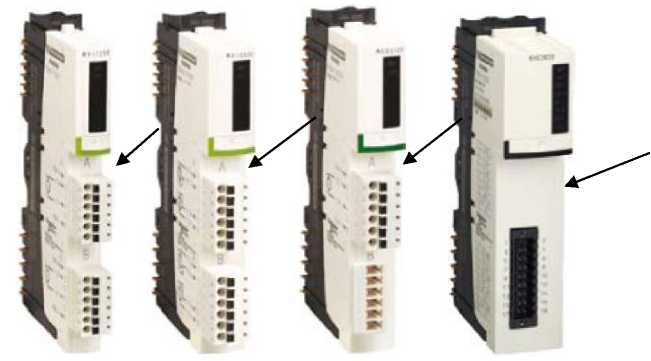

Внешний вид модулей STB представлен на рисунке 1.
рис.1
Пломбирование модулей осуществляется в виде наклейки на стенку корпуса в местах, указанных стрелками.
Основные технические и метрологические характеристики модулей аналоговых STBA приведены в таблицах 1-6.
Таблица 1
Наименование характеристики |
STBAVI1255K |
STBAVI1270K |
STBAVI1275K |
Число измерительных каналов |
2 |
2 |
2 |
Диапазон измерений напряжения |
от 0 до 10 В |
от -10 до +10 В |
± 10 В |
постоянного тока | |||
Разрядность, бит |
10 |
11+1 знак |
9 + 1 знак |
(квант) |
(0 - 1024) |
(0 - 4096) |
(0 - 1024) |
Пределы допускаемой приведен- |
± 0,5 % |
± 0,5 % |
± 0,75 % |
ной погреш-ности измерений напряжения) |
(от полной шкалы) |
(от полной шкалы) |
(от полной шкалы) |
при 25 °С |
при 25 °С |
при 25 °С | |
Входное сопротивление |
400 кОм |
400 кОм |
400 кОм |
Г абаритные размеры, мм, не бо- |
128,3х13,9х70 |
128,3х13,9х70 |
128,3х13,9х70 |
лее | |||
Диапазон температур окружаю-о щего воздуха, С |
от 0 до 60 |
Таблица 2
Наименование характеристики |
STBAVI0300K, |
STBAVI1400K |
STBEHC3020KC |
Число измерительных каналов |
4 |
8 |
1 |
от 1 до 5 В |
от 1 до 5 В | ||
Диапазон измерений напряжения постоянного тока |
от 0 до 5 В |
от 0 до 5 В | |
от 0 до 10 В |
от 0 до 10 В | ||
от - 5 до +5 В |
от - 5 до +5 В | ||
от -10 до +10 В |
от -10 до +10 В | ||
Диапазон входных сигналов напряжения |
- |
- |
от 11 до 30 В |
Диапазон измерений частоты |
- |
- |
от 0 до 40 кГц |
Разрядность, бит |
15+1 знак |
15+1 знак |
16 |
(квант) |
(0-65536) |
(0-65536) |
(0-65536) |
Наименование характеристики |
STBAVI0300K, |
STBAVI1400K |
STBEHC3020KC |
Пределы допускаемой приведенной погрешности измерений напряжения |
± 0,75 % (от полной шкалы) при 25 °С |
± 0,75 % (от полной шкалы) при 25 °С |
- |
Пределы допускаемой абсолютной погрешности измерений частоты |
- |
- |
±1 Гц |
Входное сопротивление |
400 кОм |
400 кОм |
- |
Г абаритные размеры, мм, не более |
128,3x18,4x70 |
128,3x18,4x70 |
125x28,1x70 |
Диапазон температур окружаю-о щего воздуха, С |
От - 25 до 70 |
Таблица 3
Наименование xа-рактеристики |
STBACI1225K |
STBACI1230K |
STBACI0320K |
STBACI8320K |
STBACI1400K |
Число измерительные каналов |
2 |
2 |
4 |
4 |
8 |
Диапазон измерений силы постоянного тока |
от 4 до 20 мА |
от 0 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
Разрядность, бит (квант) |
10 (0 - 1024) |
12 (0 - 4096) |
16 (0 - 65636) |
16 (0 - 65636) |
16 (0 - 65636) |
Пределы допускаемой приведенной погрешности измерений силы постоянного тока |
± 0,5 % (от полной шкалы) при 25 °С |
± 0,5 % (от полной шкалы) при 25 °С |
± 0,4 % (от полной шкалы) при 25 °С |
± 0,4 % (от полной шкалы) при 25 °С |
± 0,4 % (от полной шкалы) при 25 °С |
Вxодное сопротивление |
300 Ом |
300 Ом |
250 Ом |
250 Ом |
250 Ом |
Г абаритные размеры мм, не более |
128,3x13,9x70 |
128,3x13,9x70 |
128,3x18,4x70 |
128,3x18,4x70 |
128,3x18,4x70 |
Диапазон температур окружающего о воздуxа, С |
от 0 до 60 |
От - 25 до 70 |
Таблица 4
Наименование xарактеристики |
STBART0200K |
STBART0200 |
Число измерительные каналов |
2 |
2 |
Диапазон измерений напряжения постоянного тока |
±80 мВ |
±80 мВ |
Диапазон измерений температуры: с термопарами В |
от 130 до 1820 °С |
от 130 до 1820 °С |
E |
от -270 до 1000°С |
от -270 до 1000 °С |
J |
от -210 до 1200°С |
от -210 до 1200 °С |
K |
от -270 до 1370°С |
от -270 до 1370 °С |
R |
от -50 до 1768 °С |
от -50 до 1768 °С |
S |
от -50 до 1768 °С |
от -50 до 1768 °С |
T |
от -270 до 400 °С |
от -270 до 400 °С |
с преобразователями сопротивления Pt100 |
от -200 до 850 °С |
от -200 до 850 °С |
Наименование характеристики |
STBART0200K |
STBART0200 |
Pt1000 |
от -200 до 850 °С |
от -200 до 850 °С |
Ni100 |
от -60 до 180 °С |
от -60 до 180 °С |
Ni1000 |
от -60 до 180 °С |
от -60 до 180 °С |
Cu10 |
от -100 до 260 °С |
от -100 до 260 °С |
Разрядность, бит(квант) |
16 |
16 |
(0-65536) |
(0-65536) | |
Пределы допускаемой абсолютной | ||
погрешности измерений температуры: | ||
с термопарами В | ||
E |
±4,6 °С |
±4,6 °С |
J |
±4,6 °С |
±4,6 °С |
K |
±5,1 °С |
±5,1 °С |
R |
±4,0 °С |
±4,0 °С |
S |
±3,6 °С |
±3,6 °С |
T |
±4,1 °С |
±4,1 °С |
±4,4 °С |
±4,4 °С | |
с преобразователями сопротивления | ||
Pt100; Pt1000; Ni100; Ni1000; Cu10 |
±1 °С |
±1 °С |
Пределы допускаемой приведенной |
±0,1 % |
±0,1 % |
погрешности измерений напряжения | ||
Входное сопротивление |
10 МОм |
10 МОм |
Г абаритные размеры мм, не более |
128,3x13,9x70 |
128,3x13,9x70 |
Диапазон температур окружающего о |
От 0 до 70 | |
воздуха, С |
Таблица 5
Наименование характеристики |
STBAVO1255K |
STBAVO1265K |
STBAVO1250K |
STBAVO0200K |
Число измерительных каналов |
2 |
2 |
2 |
2 |
Диапазон задания выходных сигналов напряжения постоянного тока |
от 0 до 10 В |
±10 В |
±10 В от 0 до 10 В |
±10 В от 0 до 10 В от 0 до 5 В +1,5 В; ±5 В |
Разрядность, бит(квант) |
10 (0 - 1024) |
10 (0 - 1024) |
12 (0 - 4096) |
16 (0 - 65536) |
Пределы допускаемой приведенной погрешности задания выходных сигналов напряжения |
0,5 % от полной шка лы |
0,5 % от полной шка лы |
0,5 % от полной шка лы |
0,3 % от полной шка лы |
Габаритные размеры мм, не более |
128,3х13,9х70 |
128,3х13,9х70 |
128,3х13,9х70 |
128,3х18,4х70 |
Диапазон температур око ружающего воздуха, С |
От 0 до 60 |
От 0 до 60 |
От 0 до 60 |
От - 25 до 70 |
Таблица 6
Наименование характеристики |
STBACO0120K |
STBACO1225K |
STBACO1210K |
STBACO0220K |
Число измерительных каналов |
1 |
2 |
2 |
2 |
Диапазон задания силы постоянного тока |
от 4 до 20 мА |
от 4 до 20 мА |
от 0 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
Разрядность, бит(квант) |
16 (0 - 65536) |
10 (0 - 1024) |
12 (0 - 4096) |
16 (0 - 65536) |
Пределы допускаемой приведенной погрешности задания силы постоянного тока |
0,3 % от полной шка лы |
0,5 % от полной шка лы |
0,5 % от полной шка лы |
0,3 % от полной шка лы |
Габаритные размеры мм, не более |
128,3x18,4x70 |
128,3x13,9x70 |
128,3x13,9x70 |
128,3x18,4x70 |
Диапазон температур окружающего воздуха, оС |
От - 25 до 70 |
От 0 до 60 |
От 0 до 60 |
От - 25 до 70 |
