Номер по Госреестру СИ: 57590-14
57590-14 Счетчики электрической энергии многофункциональные
(ION 8300, ION 8600)
Назначение средства измерений:
Счетчики электроэнергии многофункциональные ION 8300, ION 8600 предназначены для измерения и учета активной, реактивной и полной энергии в трехфазных цепях переменного тока трансформаторного или прямого включения, в одно- и многотарифных режимах, измерения и отображения дополнительных параметров трехфазной энергетической сети (активной, реактивной и полной мощности, силы и напряжения переменного тока, частоты) и показателей качества электрической энергии (коэффициент искажения синусоидальности кривой напряжения, коэффициент n-ой гармонической составляющей напряжения, доза фликера).
Программное обеспечение
Программное обеспечение счётчиков разработано специалистами фирмы «Schneider Electric Industries SAS» и является собственностью компании.
Встраиваемое ПО (заводская прошивка ) записывается в счетчик на стадии его производства. Защита от копирования ПО осуществляется на аппаратном уровне: вычитывание памяти программ и памяти данных невозможно. Конечный пользователь не имеет доступа к изменению системных параметров (калибровочные коэффициенты, алгоритмы работы устройства и т.д.). Для защиты от несанкционированного изменения настроечных параметров устройства в ПО используется система авторизации пользователя (логин и пароль). Несанкционированное изменение настроечных параметров устройства невозможно без вскрытия счётчика.
Внешнее ПО применяется для связи с компьютером через интерфейсы . Оно состоит из драйвера, позволяющего подключать счётчики к персональному компьютеру и программы, записанной на диск, позволяющей сохранять результаты измерений в виде текстового файла. ПО не является метрологически значимым и позволяет только считывать результаты измерений из встроенной памяти прибора.
Характеристики программного обеспечения приведены в таблице 2. Таблица 2
Наименова ние ПО |
Идентифика ционное наименован ие ПО |
Номер версии (идентифика ционный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатор ПО |
Встроенное |
«8300» |
не ниже v.470 |
- |
- |
«8600» |
не ниже v.330 |
- |
- | |
Внешнее |
«ION Setup» |
v.3.0 |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Высокий».
На рисунках модификаций счётчика с местами опломбирования представлены на рисунках 1 и 2.

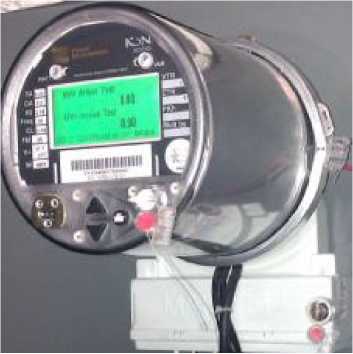

Рисунок 1. Внешний вид счетчиков электроэнергии многофункциональные ION 8300

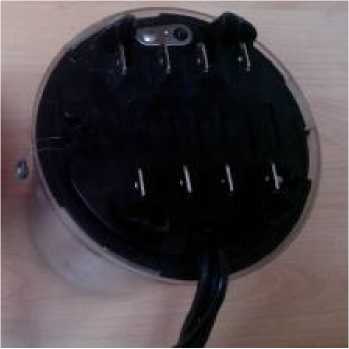

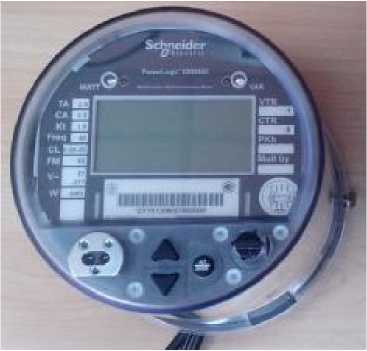

Рисунок 2. Внешний вид счетчиков электроэнергии многофункциональные ION 8600
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на щиток счетчика и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерения на счётчики электрической энергии многофункциональные ION 8300, 8600 приведена в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счётчикам электрической энергии многофункциональным ION 8300, ION 8600
1. ГОСТ 31818.11-2012 (IEC 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
-
2. ГОСТ 31819.22-2012 (IEC 62053-22:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S».
-
3. ГОСТ 31819.23-2012 (IEC 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии».
-
4. Документация фирмы-изготовителя.
Поверка
Поверкаосуществляется согласно документу МП 57590-14 «Счетчики электрической энергии многофункциональные ION 8300, ION 8600. Методика поверки», утвержденному ФГУП «ВНИИМС » в апреле 2014 года.
Перечень основного оборудования, необходимого для поверки:
-
1. Трехфазная поверочная установка УППУ-МЭ 3.1.
Изготовитель
Фирма «Schneider Electric Industries SAS», Франция
Адрес: 89, Boulevard Franklin Roosevelt 92500 Rueil-Malmaison, France
Заявитель
Общество с ограниченной ответственностью «ТЕЛЕКОР-ЭНЕРГЕТИКА»
(ООО «ТЕЛЕКОР-ЭНЕРГЕТИКА»), г. Москва.
121471, Россия, г. Москва, ул. Рябиновая д. 26, корп. 2
Тел./факс: +7 (495) 795-09-30
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия счетчиков основан на предварительном масштабировании входных сигналов напряжения и тока с последующими преобразованиями их в цифровой код и обработкой, основанной на быстром преобразовании Фурье.
Счетчики состоят из входных первичных преобразователей тока и напряжения, аналого-цифровых преобразователей, микропроцессора, электрически программируемых ЗУ и дисплея на ЖКИ. Сохранение данных и программ обеспечивается энергонезависимой памятью. Связь с ЭВМ осуществляется с помощью оптического порта или цифрового интерфейса. Клавиатура на лицевой панели позволяет изменять режимы работы и отображения на дисплее всех измеряемых и вспомогательных величин, а также включать режим тестирования. Дополнительные параметры могут индицироваться непосредственно на ЖКИ счетчика или на дисплее компьютера с помощью программных пакетов, поставляемых по отдельному заказу.
Конструкция предусматривает возможность пломбирования корпуса счетчика навесными пломбами после выпуска из производства для предотвращения несанкционированных вмешательств в схемы включений приборов.
Функциональные возможности счетчиков типа ION в зависимости от исполнения приведены в таблице 1.
Таблица 1
Функции счетчиков ION |
Модификация счетчиков | |
8300 |
8600 | |
Измеряемые параметры | ||
Напряжения и токи линейные и фазные |
+ |
+ |
Мощность: активная, реактивная, полная. Коэффициент мощности. Частота. |
+ |
+ |
Энергия: активная, реактивная, полная в обоих направлениях |
+ |
+ |
Коэффициент несимметрии напряжений по нулевой, прямой и обратной последовательности |
+ |
+ |
Коэффициент n-ой гармонической составляющей напряжения до |
31-я |
49-я |
Коэффициент искажения синусоидальности кривой напряжения |
+ |
+ |
Функции счетчиков ION |
Модификация счетчиков | |
8300 |
8600 | |
Доза фликера |
+ | |
Сервисные функции | ||
Возможность конфигурации для IEE 5191992, IEEE 1159, SEMI |
- |
+ |
Запуск по установленному значению, по графику или от внешнего сигнала |
+ |
+ |
Архивы последовательности событий, изменяемый размер архива |
+ |
+ |
Минимальный/максимальный размер архива для любого параметра |
+ |
+ |
Архивный список, максимальное количество каналов |
32 |
800 |
Разрешающая способность таймера, с. |
0,001 |
0,001 |
Многолетние графики с почасовыми графиками работы |
+ |
+ |
Компенсация потерь в трансформаторе/линии |
+ |
+ |
Временная синхронизация с системой GPS |
+ |
+ |
Передача данных | ||
Порты RS-232/485 |
1 |
1 |
Только порт RS-485 |
0 |
1 |
Порты Ethernet |
1 |
1 |
Инфракрасные оптические порты |
1 |
1 |
Встроенные модемы |
+ |
+ |
Modbus RTU Slave последовательное соединение, через модем (инфракрасный порт) |
+ |
+ |
Modbus Master для последователных портов |
- |
+ |
Modbus для портов Ethernet |
+ |
+ |
DNP 3.0 последовательное соединение, через модем (инфракрасный порт) |
+ |
+ |
EtherGate™ (подключение до 31счетчика через RS -485) |
+ |
+ |
VlodemGate1М: (подключение до 31 счетчика через RS -485) |
+ |
+ |
Встроенный Web - сервер |
+ |
+ |
Аналоговые выходы |
4 |
4 |
Цифровой вход статусный/счетный |
11 |
11 |
Цифровые релейные выходы (управляющие/импульсный) |
12 |
12 |
Установки, аварийная сигнализация и управление | ||
Установки, минимальное время отклика, c |
1 |
0,01 |
Математические и логические формулы |
+ |
+ |
Одно- и много условные аварийные сигнализации |
+ |
+ |
Сигнал аварийной сигнализации |
+ |
+ |
В комплект поставки счетчиков ION входят:
- счетчик 1 шт . (в количестве 67 шт .)
Счетчики электроэнергии многофункциональные ION 8300 с заводскими номерами: с PS-0406A138-01 по PS-0406A140-01; с PS-0406A145-01 по PS-0406A147-01; PS-0406A149-01; PS-0406A151-01; PS-0406A153-01; PS-0406A156-01; PS-0406A159-01; с PS-0406A161-01 по PS-0406A162-01; PS-0406A164-01; PS-0406A166-01; PS-0406A172-01; с PS-0406A175-01 по PS-0406A181-01; с PS-0406A185-01 по PS-0406A189-01.
Счетчики электроэнергии многофункциональные ION 8600 с заводскими номерами: с МТ-1001А634-01 по МТ-1001А637-01; с МТ-1001А658-01 по МТ-1001А666-01; МТ-1006А558-01; с МТ-1112А052-01 по МТ-1112А058-01; с МТ-1206А272-01 по МТ-1206А279-01; с МТ-1207А292-01 по МТ-1207А293-01; с МТ-1208А179-01 по МТ-1208А186-01
- паспорт 1 шт . (в количестве 67 шт .)
- методика поверки 1 шт .
- упаковочная коробка 1 шт .
Перечень измеряемых метрологических характеристик приведен в таблице 3. Таблица 3
Наименование характеристики |
Значение |
Примечание | |||
ION 8300 |
ION 8600 | ||||
Класс точности по активной энергии (ГОСТ 31819.22-2012) |
0,2S |
- | |||
Класс точности по реактивной энергии (ГОСТ 31819.23-2012) |
1,0 |
- | |||
Цена единиц младшего разряда по энергии, кВт^ч (квар^ч) |
0,01 |
0,001 |
Программируемое значение | ||
Диапазон измерения действующего значения напряжения, В |
57 - |
- 277 |
- | ||
Номинальная частота сети, Гц |
50 ± 5 |
- | |||
Номинальный (максимальный) ток, А |
5 (20) 1 (10) |
5 (20) 1 (20) |
- | ||
Порог чувствительности, % от номинального тока |
0,1 |
- | |||
Параметры внешнего питания, В |
220 |
(постоянного или переменного тока) | |||
Потребляемая мощность по цепям напряжения, В • А, не более |
0,2 |
0,1 |
Измерительная цепь. | ||
15 |
15 |
С учетом потребления внеш. источника. | |||
Потребляемая мощность по цепям тока, В •А, не более |
0,05 |
- | |||
Количество тарифных зон |
1 |
до 80 |
Программируется | ||
Погрешность хода внутренних часов с/ сутки |
± 2,0 |
± 0,5 |
- |
Наименование характеристики |
Значение |
Примечание | |
ION 8300 |
ION 8600 | ||
Рабочий диапазон температур, °C |
от минус 20 до плюс 85 |
от минус 20 до плюс 85 |
ЖКИ дисплей от минус 20 до плюс 60 |
Относительная влажность (не конденсирующаяся), % |
5 - 95 |
- | |
Дополнительная погрешность хода часов, с/сутки-°С, не более |
± 0,1 |
- | |
Скорость обмена информацией при связи со счетчиком по цифровым интерфейсам, бит/с |
57600 |
300 - 57600 300 - 115200 10Base-T, FS |
По RS 485 По RS232 По Ethernet |
Защита от несанкционированного доступа: |
Пароль и место для опломбирования |
- | |
Сохранение данных в памяти, лет |
9,5 |
5000 циклов | |
Измерение параметров сети и показателей качества электрической энергии: | |||
Предел допускаемой относительной погрешности измерения напряжения, % |
± 0,1 |
L-N фазное напр. L-L линейное напр. | |
Диапазон измерения тока А |
0,05 - 20 |
0,05 - 20 |
- |
Предел допускаемой относительной погрешности измерения силы переменного тока, % |
± 0,1 ± 0,4 |
±(0,1 +0,002 IN/IX) |
Входы I1, I2, I3 Входы I4, I5 Авто выбор поддиапазона |
Время усреднения при измерении мощности, мин. |
0,02 - 100 |
1 - 60 |
Программируемый параметр |
Диапазон измерения частоты, Гц |
47 - 63 |
- | |
Предел допускаемой абсолютной погрешности измерения частоты, Гц |
±0,005 |
- | |
Диапазон измерения глубины провала напряжения, % |
0 - 100 |
- | |
Предел допускаемой абсолютной погрешности измерения глубины провала напряжения, % |
±1,0 | ||
Диапазон измерения коэффициента мощности |
от минус 0,01 от 0,0 |
до минус 1,0 и до 1,0 |
- |
Предел допускаемой относительной погрешности измерения коэффициента мощности, % |
±0,75 |
± 0,5 |
В диапазоне от 0,5L до 0,5C |
Диапазон измерения коэффициента искажения синусоидальности кривой напряжения ,% |
0,3 - 100 | ||
Предел допускаемой погрешности измерения коэффициента искажения синусоидальности кривой напряжения, % |
± 1,0 |
Относительно уровня основной гармоники | |
Диапазон измерения коэффициента несимметрии напряжений по нулевой, прямой и обратной последовательности,% |
0,01-100 |
0-100 |
Наименование характеристики |
Значение |
Примечание |
ION 8300 ION 8600 | ||
Предел допускаемой погрешности измерения коэффициента несимметрии напряжений по нулевой, прямой и обратной последовательности^ |
± 1,0 |
Относительно номинального напряжения |
Диапазон измерения коэффициента n-ой гармонической составляющей напряжения, % |
0,3 - 100 | |
Предел допускаемой погрешности измерения коэффициента n-ой гармонической составляющей напряжения, % |
± 1,0 |
Относительно уровня основной гармоники |
Габариты (высота х диаметр), мм, не более |
237x176 |
- |
Масса, кг, не более |
2,7 | |
Срок службы, лет, не менее |
16 |
