Номер по Госреестру СИ: 58364-14
58364-14 Датчики давления телеметрические
(Accutech мод. GP10, AP10, DP20, SL10, GL10)
Назначение средства измерений:
Датчики давления телеметрические Accutech модификации GP10, AP10, DP20, SL10, GL10 (далее по тексту - датчики) предназначены для измерений и непрерывного преобразования избыточного, абсолютного давления, разности давлений нейтральных и агрессивных жидкостей, газов, паров, а также гидростатического давления (уровня) жидкостей в цифровой код и радиосигнал.

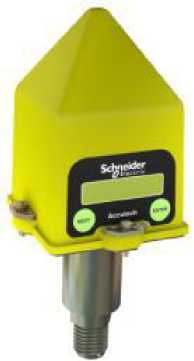

Внешний вид.
Датчики давления телеметрические
Рисунок № 1

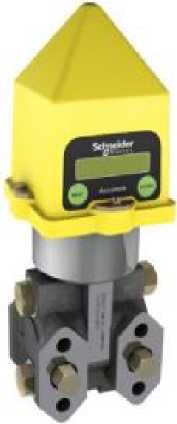

Внешний вид.
Датчики давления телеметрические
Рисунок № 2

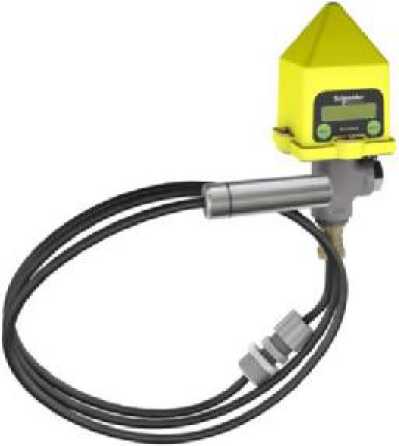

Внешний вид.
Датчики давления телеметрические
Рисунок № 3

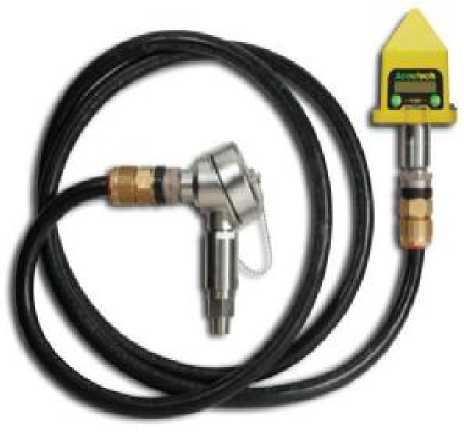

Внешний вид.
Датчики давления телеметрические
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 29.08.2019
Номер записи - 148982
ID в реестре СИ - 371382
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
СВУ-15, СВ-15, Пульсар, Нет модификации, нет данных, Метер СВ, VLF-U, VLF-R, VLF-21, VLF, valtek vlf-u, VALTEC,
Производитель
Изготовитель - Фирма "Schneider Electric Industries SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 99
Выдано извещений - 0
Кол-во периодических поверок - 97
Кол-во средств измерений - 11
Кол-во владельцев - 45
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 2031 дн.
Приказы РСТ, где упоминается данный тип СИ
№250 от 2020.02.07 О продлении срока действия свидетельств об утверждении типа средств измерений 47 позц
№3400 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Судостроение" (ТК 005)
Наличие аналогов СИ: Датчики давления телеметрические (Accutech мод. GP10, AP10, DP20, SL10, GL10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Schneider Electric Industries SAS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18649-07 01.08.2012 |
Контроллеры программируемые логические, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
18649-09 04.12.2019 |
Контроллеры программируемые логические, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
5 лет |
|
25231-09 12.11.2019 |
Контроллеры программируемые (модули измерительные, аналоговые), TWIDO Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
27062-04 01.06.2009 |
Трансформаторы тока низковольтные измерительные, TI серии Multi9 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
|
30055-05 01.10.2010 |
Амперметры щитовые со сменными шкалами, AMP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
30056-05 01.10.2010 |
Вольтметры щитовые, VLT Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
30248-05 01.11.2010 |
Измерители мощности многофункциональные, PM Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
32965-06 01.11.2011 |
Устройства измерения, защиты и управления, SEPAM 1000+ серий 20, 40, 80 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
33131-06 01.12.2011 |
Модули аналоговые системы распределенного ввода-вывода, Advantys STB Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
38403-08 01.09.2013 |
Контроллеры программируемые логические, Modicon M340 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
5 лет |
|
48529-11 15.12.2016 |
Трансформаторы тока измерительные, TI Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
49076-12 03.02.2027 |
Модули аналоговые, TM5 SAI2L, TM5 SAI2H, TM5 SAI4L, TM5 SAI4H, TM5 SAI2PH, TM5 SAI2TH, TM5 SAI4PH, TM5 SAI6TH, TM5 SAO2L, TM5 SAO2H, TM5 SAO4L, TM5 SAO4H Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
49662-12 20.04.2017 |
Модули аналоговые, BMXAMI0800, BMXAMI0810, BMXAMI0410, BMXAMI0410H, BMXART0414, BMXART0414H, BMXART0814, BMXART0814H, BMXAMO0210, BMXAMO0210H, BMXAMO0410, BMXAMO0802, BMXAMM0600, BMXAMM0600H, BMXEHC0200, BMXEHC0200H, BMXEHC0800, BMXEHC0800H Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
49736-12 10.04.2027 |
Амперметры щитовые аналоговые со сменными шкалами, AMP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49737-12 10.03.2027 |
Амперметры щитовые цифровые, AMP DIGITAL Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49738-12 10.03.2027 |
Вольтметры щитовые цифровые, VLT DIGITAL Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49739-12 10.04.2027 |
Вольтметры щитовые аналоговые, VLT Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
50245-12 25.06.2017 |
Измерители мощности многофункциональные, PM Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
50246-12 25.06.2017 |
Измерители мощности многофункциональные, PM9 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
50467-12 30.05.2027 |
Приборы многофункциональные цифровые измерительные, PowerLogic серии DM6000 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
51259-12 17.07.2027 |
Модули аналоговые, STBACI0320K, STBACI1225K, STBACI1230K, STBACI1400K, STBACI8320K, STBACO0120K, STBACO0220K, STBACO1210K, STBACO1225K, STBART0200, STBART0200K, STBAVI0300K, STBAVI1255K, STBAVI1270K, STBAVI1275K, STBAVI1400K, STBAVO0200K, STBAVO1250K, STBAVO1255K, STBAVO1265K, STBEHC3020KC Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
54943-13 23.09.2018 |
Контроллеры логические с модулями расширения, Modicon M168 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
55593-13 20.11.2018 |
Термометры телеметрические, Accutech мод. RT10, TC10 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
57590-14 |
Счетчики электрической энергии многофункциональные, ION 8300, ION 8600 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
10 лет |
|
58364-14 29.08.2019 |
Датчики давления телеметрические, Accutech мод. GP10, AP10, DP20, SL10, GL10 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
64980-16 07.09.2021 |
Контроллеры , SCADAPack 530E и 535E Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
|
66634-17 13.02.2027 |
Системы контроля сопротивления изоляции, Vigilohm IM10, IM20, IM10H, IM20H, IM400, XML308, XML316, XL308, XL316, XM300C Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
68971-17 23.10.2027 |
Контроллеры многофункциональные, VarPlus Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
69005-17 24.10.2027 |
Контроллеры модульные, MiCOM C264 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
70317-18 |
Контроллеры коэффициента мощности, VarPlus Logic Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
70850-18 16.04.2024 |
Модули аналоговые для программируемых логических контроллеров, Modicon M171/M172 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
71202-18 21.05.2024 |
Модули аналоговые для программируемых логических контроллеров, Modicon M221/M241/M251 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
71922-18 25.07.2024 |
Датчики температуры термисторного типа, STO, STP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
75789-19 19.08.2024 |
Контроллеры модульные, Easergy T300 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
78534-20 29.06.2025 |
Трансформаторы тока, ARM3 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
78770-20 23.07.2025 |
Модули контроллеров программируемых логических, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Кто поверяет Датчики давления телеметрические (Accutech мод. GP10, AP10, DP20, SL10, GL10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГК ЖКХ-СЕРВИС" (РОСС RU.0001.310221) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "ТАТМЕТРОЛОГИЯ" (RA.RU.311659) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "СУС" (RA.RU.312520) | 5 | 0 | 5 | 0 | 0 | 0 | 0 | |||
| ООО "СПЕЦГИДРОСЕРВИС" (RA.RU.312180) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ИП ГУСЕНКОВА ЕЛЕНА БОРИСОВНА (RA.RU.320018) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО "БЮРО ПОВЕРКИ" (RA.RU.312621) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "МС-РЕСУРС" (RA.RU.312581) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО "ГОРВОДОУЧЕТ" (RA.RU.312363) | 55 | 0 | 55 | 0 | 0 | 0 | 0 | |||
| ООО "ВОДОМЕР СЕРВИС" (RA.RU.311194) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "ЦМУ" (РОСС RU.0001.310295) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ГИС" (RA.RU.312701) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО "ГОСВОДОУЧЕТ" (RA.RU.312565) | 7 | 4 | 0 | 7 | 0 | 0 | 0 | 0 | ||
| ООО "МЕТРОСТАНДАРТ" (RA.RU.312729) | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ИП Субоч А.М. (RA.RU.313429) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "ЦЕНТР МЕТРОЛОГИИ+" (RA.RU.313620) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 4 | 4 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| ООО "СЧЕТЧИК.РУ" (RA.RU.311986) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики давления телеметрические (Accutech мод. GP10, AP10, DP20, SL10, GL10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2394 | 3105 |
|
ФБУ Магаданский ЦСМ Магаданская область |
5143 | 3105 |
|
ФБУ Томский ЦСМ Томская область |
1778 | 3105 |
Программное обеспечение
Датчики имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач управления их работой. ПО предназначено для дистанционного конфигурирования, управления работой датчиков, выдачи сообщений об ошибках, обмена информацией с базовой радиостанцией. ПО позволяет выбрать единицы измерений, ввести любые характеристики смещения, отобразить общий поток или расход и т.д.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное ПО Accutech |
XXXX* 2.4GHz v2.00C.44.aff |
VER2.00C и выше |
- |
- |
* - в зависимости от модификации ХХХХ - GP10, AP10, DP20, SL10 либо GL10
Влияние встроенного ПО датчиков учтено при нормировании метрологических характеристик. Информация о версии ПО доступна через меню при включении датчика.
Уровень защиты ПО вакуумметров от преднамеренных или непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и методом наклейки или иным методом на корпус датчика.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методе измерений приведены в документе «Датчики давления телеметрические Accutech модификаций GP10, AP10, DP20, SL10, GL10. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления телеметрическим Accutech модификаций GP10, AP10, DP20, SL10, GL10
-
1 ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»
-
2 ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»
-
3 ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и общесоюзная пове
рочная схема для средств измерений абсолютного давления в диапазоне 2,7-102-4000-102 Па»
-
4 ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па».
-
5 МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки»
-
6 Техническая документация изготовителя
Лист № 5
Всего листов 5
Поверка
Поверкаосуществляется по МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».
Изготовитель
Фирма «Schneider Electric Industries SAS», Франция Адрес: 35, Rue Joseph Monier, 92500 Rueil Malmaison, France tel: +33 (0) 1 41 29 70 00, fax: +33 (0) 1 41 29 71 00;Заявитель
ЗАО «Шнейдер Электрик», г. Москва Адрес: 127018, г. Москва, ул. Двинцев, д.12, корп.1 тел.: +7 (495) 777-99-90, факс: 7 (495) 777-99-92 www. schneider-electric.ruИспытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» Адрес: 190005, Санкт-Петербург, Московский пр., д.19 тел.: (812) 323-96-29, факс: (812) 323-96-30, www.vniim.ru.
Датчик состоит из тензопреобразователя давления, электронного блока преобразования и РЧ-приемопередатчика с встроенной антенной, работающего в нелицензируемом диапазоне частот 2,4 ГГц.
Чувствительным элементом тензопреобразователя является пластина из монокристаллического сапфира, прочно соединенная с мембраной тензопреобразователя. На пластину нанесены кремниевые пленочные тензорезисторы, соединенные по мостовой схеме. Измеряемое давление подается на мембрану тензопреобразователя и вызывает ее деформацию, которая приводит к изменению сопротивлений тензорезисторов и разбалансу моста. Электрический сигнал разбаланса моста, пропорциональный измеряемому давлению, поступает в электронный блок преобразования для усиления, обеспечения температурной компенсации и преобразования в цифровой код и в радиосигнал, который может передаваться дистанционно на базовую радиостанцию Accutech BR10 или Accutech BR20 для централизованного мониторинга и сбора данных. К одной базовой радиостанции может быть подключено до 20 датчиков. При отсутствии базовой радиостанции датчики могут применяться для непосредственного измерения давления с отображением текущего значения давления на цифровом дисплее, расположенном на лицевой панели корпуса датчика. Кнопки управления работой и настройки датчиков также расположены на лицевой панели. Питание датчиков осуществляется от встроенного автономного источника питания - аккумуляторной батареи.
Датчики имеют 5 модификаций, отличающихся видом измеряемого давления, диапазонами измерений и значением погрешности измерений. Датчики GP10 предназначе-ны для измерений избыточного давления, AP10 - абсолютного, DP20 - дифференциального (разности давлений), SL10 и GL10 - гидростатического (уровня).
Датчики изготавливаются во взрывозащищенном (искробезопасном) исполнении. Они могут применяться во взрывоопасных зонах помещений и наружных установок в соответствии с маркировкой взрывозащиты 0Ex ia IIC T3 Ga
По дополнительному заказу в комплект поставки датчиков может быть включена внешняя антенна с высоким коэффициентом усиления, предназначенная для увеличения дальности радиосвязи и расширения объема данных, передаваемых на базовую радиостанцию.
Внешний вид датчиков приведен на рисунке 1.
DP20
GP10, AP10
SL10
GL10
Рисунок 1 Внешний вид датчиков давления телеметрических Accutech
Датчик - 1 шт.
Внешняя антенна - 1 шт. по дополнительному заказу
Руководство по эксплуатации - 1 экз. на партию не более 25 датчиков, поставляемых в один адрес.
датчиков приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение характеристики | |||
|
GP10, AP10 |
DP20 |
SL10 |
GL10 | |
|
Верхние пределы измерений |
от 34,5 кПа до 100 МПа |
от 24,9 кПа до 2,068 МПа |
от 34,5 до 206,8 кПа |
от 0,1 до 0,2 МПа |
|
Пределы допускаемой основной приведенной погрешности, % |
±0,25 |
±0,2 |
±0,5 |
±0,25 |
|
Класс точности |
0,25 |
0,2 |
0,5 |
0,25 |
|
Максимальное допускаемое испытательное давление, % |
200 |
- |
200 | |
|
Максимальное допускаемое рабочее избыточное давление, МПа |
- |
13,8 |
- | |
|
Пределы доп. погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % |
±0,04 |
±0,02 |
±0,04 | |
|
Выходной сигнал |
цифровой протокол | |||
|
Напряжение питания постоянного тока, В |
3 (от аккумулятора) | |||
|
Потребляемая мощность, Вт, не более |
1 | |||
|
Габаритные размеры (дли-нахширинахвысота) |
97x125,4x193,7 |
97x125,4x283 |
97x125,4x230 | |
|
Масса, кг, не более |
2 | |||
|
Средний срок службы, лет |
10 | |||
|
Средняя наработка до отказа, ч |
120000 | |||
Условия эксплуатации:
от минус 40 до 85
от 84 до 106,7
95
Диапазон рабочих температур окружающей среды, °С Атмосферное давление окружающего воздуха, кПа Относительная влажность воздуха, % не более
