Номер по Госреестру СИ: 78770-20
78770-20 Модули контроллеров программируемых логических
(PLC Modicon)
Назначение средства измерений:
Модули контроллеров программируемых логических PLC Modicon (далее - модули) предназначены для измерений напряжения и силы постоянного тока, сопротивления постоянному току и преобразования измеренных значений в цифровые коды для последующей обработки и передачи по каналам связи, а также для преобразований дискретных сигналов (кодов) в аналоговые выходные сигналы напряжения и силы постоянного тока.

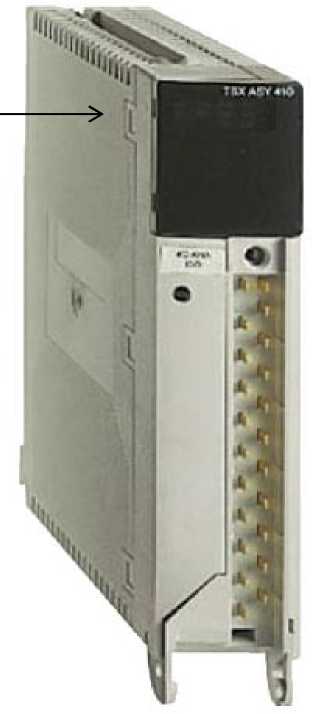

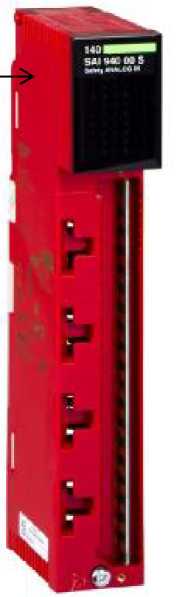

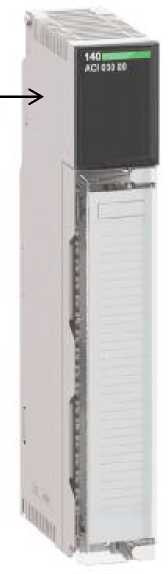

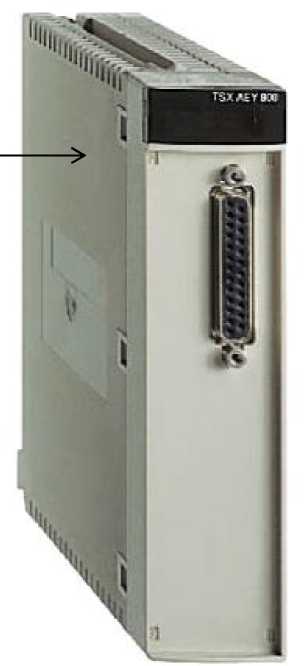

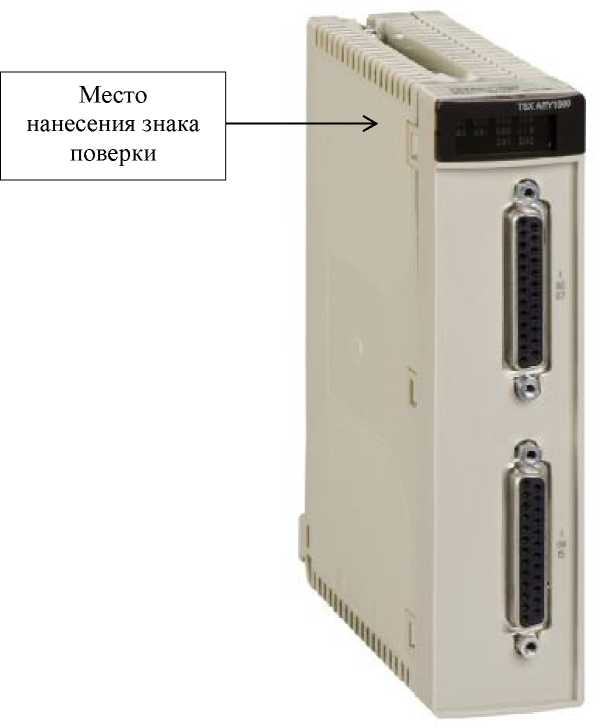

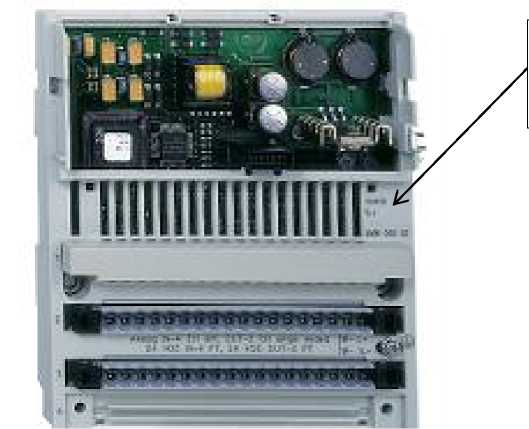

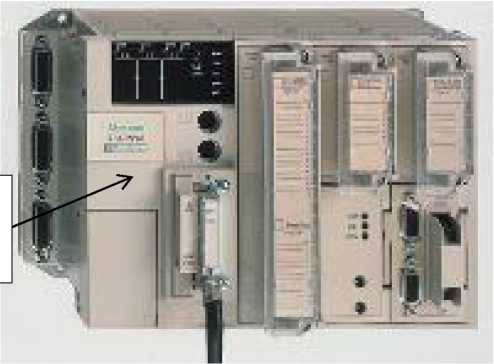

Внешний вид.
Модули контроллеров программируемых логических
Рисунок № 1
Внешний вид.
Модули контроллеров программируемых логических
Рисунок № 2
Внешний вид.
Модули контроллеров программируемых логических
Рисунок № 3
Внешний вид.
Модули контроллеров программируемых логических
Рисунок № 4
Внешний вид.
Модули контроллеров программируемых логических
Рисунок № 5
Внешний вид.
Модули контроллеров программируемых логических
Рисунок № 6
Внешний вид.
Модули контроллеров программируемых логических
Рисунок № 7
Внешний вид.
Модули контроллеров программируемых логических
Рисунок № 8
Внешний вид.
Модули контроллеров программируемых логических
Рисунок № 9
Общие сведения
Дата публикации -
Срок свидетельства - 23.07.2025
Номер записи -
ID в реестре СИ - 1381858
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PLC Modicon,
Производитель
Изготовитель - Фирма "Schneider Electric Industries SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.
Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1281 от 2020.07.23 ПРИКАЗ об утв типов СИ 22 КИБ
Наличие аналогов СИ: Модули контроллеров программируемых логических (PLC Modicon)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
78770-20 Модули контроллеров программируемых логических (PLC Modicon) Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
76293-19 Терминалы защиты, автоматики и управления (БЭ2502) ООО НПП "ЭКРА" (РОССИЯ г.Чебоксары) |
|
78770-20 Модули контроллеров программируемых логических (PLC Modicon) Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
76744-19 Контроллеры микропроцессорные (БЭ2000) ООО НПП "ЭКРА" (РОССИЯ г.Чебоксары) |
Все средства измерений ООО НПП "ЭКРА"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18649-07 01.08.2012 |
Контроллеры программируемые логические, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
18649-09 04.12.2019 |
Контроллеры программируемые логические, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
5 лет |
|
25231-09 12.11.2019 |
Контроллеры программируемые (модули измерительные, аналоговые), TWIDO Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
27062-04 01.06.2009 |
Трансформаторы тока низковольтные измерительные, TI серии Multi9 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
|
30055-05 01.10.2010 |
Амперметры щитовые со сменными шкалами, AMP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
30056-05 01.10.2010 |
Вольтметры щитовые, VLT Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
30248-05 01.11.2010 |
Измерители мощности многофункциональные, PM Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
32965-06 01.11.2011 |
Устройства измерения, защиты и управления, SEPAM 1000+ серий 20, 40, 80 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
33131-06 01.12.2011 |
Модули аналоговые системы распределенного ввода-вывода, Advantys STB Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
38403-08 01.09.2013 |
Контроллеры программируемые логические, Modicon M340 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
5 лет |
|
48529-11 15.12.2016 |
Трансформаторы тока измерительные, TI Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
49076-12 03.02.2027 |
Модули аналоговые, TM5 SAI2L, TM5 SAI2H, TM5 SAI4L, TM5 SAI4H, TM5 SAI2PH, TM5 SAI2TH, TM5 SAI4PH, TM5 SAI6TH, TM5 SAO2L, TM5 SAO2H, TM5 SAO4L, TM5 SAO4H Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
49662-12 20.04.2017 |
Модули аналоговые, BMXAMI0800, BMXAMI0810, BMXAMI0410, BMXAMI0410H, BMXART0414, BMXART0414H, BMXART0814, BMXART0814H, BMXAMO0210, BMXAMO0210H, BMXAMO0410, BMXAMO0802, BMXAMM0600, BMXAMM0600H, BMXEHC0200, BMXEHC0200H, BMXEHC0800, BMXEHC0800H Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
49736-12 10.04.2027 |
Амперметры щитовые аналоговые со сменными шкалами, AMP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49737-12 10.03.2027 |
Амперметры щитовые цифровые, AMP DIGITAL Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49738-12 10.03.2027 |
Вольтметры щитовые цифровые, VLT DIGITAL Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49739-12 10.04.2027 |
Вольтметры щитовые аналоговые, VLT Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
50245-12 25.06.2017 |
Измерители мощности многофункциональные, PM Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
50246-12 25.06.2017 |
Измерители мощности многофункциональные, PM9 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
50467-12 30.05.2027 |
Приборы многофункциональные цифровые измерительные, PowerLogic серии DM6000 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
51259-12 17.07.2027 |
Модули аналоговые, STBACI0320K, STBACI1225K, STBACI1230K, STBACI1400K, STBACI8320K, STBACO0120K, STBACO0220K, STBACO1210K, STBACO1225K, STBART0200, STBART0200K, STBAVI0300K, STBAVI1255K, STBAVI1270K, STBAVI1275K, STBAVI1400K, STBAVO0200K, STBAVO1250K, STBAVO1255K, STBAVO1265K, STBEHC3020KC Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
54943-13 23.09.2018 |
Контроллеры логические с модулями расширения, Modicon M168 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
55593-13 20.11.2018 |
Термометры телеметрические, Accutech мод. RT10, TC10 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
57590-14 |
Счетчики электрической энергии многофункциональные, ION 8300, ION 8600 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
10 лет |
|
58364-14 29.08.2019 |
Датчики давления телеметрические, Accutech мод. GP10, AP10, DP20, SL10, GL10 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
64980-16 07.09.2021 |
Контроллеры , SCADAPack 530E и 535E Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
|
66634-17 13.02.2027 |
Системы контроля сопротивления изоляции, Vigilohm IM10, IM20, IM10H, IM20H, IM400, XML308, XML316, XL308, XL316, XM300C Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
68971-17 23.10.2027 |
Контроллеры многофункциональные, VarPlus Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
69005-17 24.10.2027 |
Контроллеры модульные, MiCOM C264 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
70317-18 |
Контроллеры коэффициента мощности, VarPlus Logic Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
70850-18 16.04.2024 |
Модули аналоговые для программируемых логических контроллеров, Modicon M171/M172 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
71202-18 21.05.2024 |
Модули аналоговые для программируемых логических контроллеров, Modicon M221/M241/M251 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
71922-18 25.07.2024 |
Датчики температуры термисторного типа, STO, STP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
75789-19 19.08.2024 |
Контроллеры модульные, Easergy T300 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
78534-20 29.06.2025 |
Трансформаторы тока, ARM3 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
78770-20 23.07.2025 |
Модули контроллеров программируемых логических, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
Кто поверяет Контроллеры микропроцессорные (БЭ2000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТРАНСНЕФТЬ - БАЛТИКА" (RA.RU.311790) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Контроллеры микропроцессорные (БЭ2000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для преобразования измеренных аналоговых сигналов в цифровой эквивалент и преобразования цифрового сигнала в аналоговую форму используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти модулей. БПО устанавливается в энергонезависимую память модуля на заводе изготовителе во время производственного цикла. БПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики модулей нормированы с учетом влияния на них БПО.
Внешнее программное обеспечение (ВПО) Control Expert или Unit Pro, устанавливаемое на компьютеры операторских станций, предназначено для конфигурирования и обслуживания модулей. С его помощью производится:
- настройка параметров модулей (указание типа подключенного измерительного преобразователя, масштабирование, отображение и т.д.);
- программирование логических задач модулей;
- тестирование, архивирование проектов, обслуживание модулей (в т.ч. в реальном времени);
- отображение и управление параметрами процесса в реальном времени.
Защита от непреднамеренных и преднамеренных несанкционированных изменений ВПО (в том числе, его настроек и измеренных данных) осуществляется:
- автоматическим контролем доступа к ПО и внесению изменений в конфигурацию системы, согласно правам доступа пользователя;
- автоматическим ведением журнала событий.
Степень защиты ВПО от непреднамеренных и преднамеренных несанкционированных изменений соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО модулей приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
БПО |
ВПО | ||
|
Идентификационное наименование ПО |
- |
Control Expert |
Unit Pro |
|
Номер версии (идентификационный номер ПО), не ниже |
- |
14.0 |
1.0 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям контроллеров программируемых логических PLC Modicon
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений (ГСИ). Термопары. Номинальные статические характеристики преобразования
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МИ 2539-99 с Изменением № 2 «Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
! калибратор универсальный 9100 (регистрационный номер в Федеральном
информационном фонде 25985-09);
! мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или на корпус модуля, как показано на рисунке 1.
Изготовитель
«Schneider Electric Industries SAS», Франция Адрес: 35 Rue Joseph Monier, 92500, Rueil Malmaison, France Завод-изготовитель:
«Schneider Electric France», Франция
Адрес: 8eme rue, 06516 Carros cedex, Франция
Телефон: + 33 141 297 000 Факс: +33 141 297 100
Web-сайт: www.schneider-electric.co.in
Заявитель
Акционерное общество «Шнейдер Электрик» (АО «Шнейдер Электрик»)
ИНН 7712092928
Адрес: 127018, г. Москва, ул. Двинцев, д.12, корп.1, здание «А»
Телефон: +7 (495) 777-99-90
Факс: +7 (495) 777-99-92
Web-cafrr: www.schneider-electric.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия модулей основан на преобразовании мгновенных значений напряжения и силы постоянного тока, сопротивления постоянному току, поступающих от первичных измерительных преобразователей физических величин, в цифровые коды для дальнейшего отображения в единицах измерений физических величин.
Модули представляют собой аналого-цифровые и цифро-аналоговые преобразователи электрических величин.
Модули могут быть использованы для создания информационно-измерительных и управляющих систем различной конфигурации, используемых для управления технологическими процессами, для технического и коммерческого учета энергоносителей, для создания систем обеспечения безопасности и экологического мониторинга окружающей среды.
Конструктивно модули выполнены в пластиковом корпусе. Модули имеют дисплей, предназначенный для сигнализации о стандартном режиме работы и ошибках подключения или коммутации (кроме модулей серий Modicon TSX Micro, Modicon Momentum).
Модули построены на единой элементной базе и имеют общий принцип действия. Объединение различных модулей на базовой плате, а также нескольких базовых плат с модулями между собой с помощью шины данных позволяет создавать системы контроля (контроллеры) различной сложности и конфигурации, состоящие из следующих компонентов: базовых плат, модулей питания, процессорных модулей, функциональных модулей (140 EHC 105 00, 140 EHC 105 00С, 140 EHC 202 00, 140 EHC 202 00С, TSX CTY 2А, TSX CTY 2АС, TSX CTY 4А, TSX CTY 4АС, TSX CTY 2С, TSX CTY 2СС, TSX ISPY 100, TSX ISPY 101, TSX ISPY 101С, TSX ISPY 101EX, TSX ISPY 110, TSX ISPY 111, TSX ISPY 121, TSX AMN 4000, TSX AMN 4001, TSX CTZ 1А, TSX CTZ 2А, TSX CTZ 2AA, 170 АЕС 920 00, 170 ISP 001 00), модулей аналогового ввода/вывода, осуществляющих прием, аналого-цифровое и цифроаналоговое преобразование сигналов, первичную обработку информации.
Модули с нормированными метрологическими характеристиками объединены в серии Modicon Quantum, Modicon Premium, Modicon TSX Micro, Modicon Momentum, каждая из которых представлена модулями различных модификаций, перечень и отличительные функциональные особенности которых представлены в таблице 1.
На корпус модулей наносят:
-
- наименование изготовителя;
-
- страну завода-изготовителя;
-
- серийный номер;
-
- наименование модификации;
-
- количество каналов.
Таблица 1 - Отличительные особенности модулей различных серий
|
Серия |
Тип модуля |
Наименование модификации* |
Преобразуемая физическая величина |
|
Modicon Quantum |
Модули аналогового ввода |
140 ACI 030 00; 140 ACI 030 00С; 140 AVI 030 00; 140 AVI 030 00С |
Напряжение и сила постоянного тока |
|
140 ACI 040 00; 140 ACI 040 00С; 140 SAI 940 00S; 140 AII 330 10; 140 AII 330 10С |
Сила постоянного тока | ||
|
140 ARI 030 10; 140 ARI 030 10С |
Сигналы от термопреобразователей сопротивления | ||
|
140 ATI 030 00; 140 ATI 030 00С |
Сигналы от термоэлектрических преобразователей | ||
|
140 AII 330 00; 140 AII 330 00С |
Сигналы от термопреобразователей сопротивления и от термоэлектрических преобразователей; напряжение постоянного тока | ||
|
Модули аналогового вывода |
140 АСО 020 00; 140 АСО 020 00С; 140 АСО 130 00; 140 АСО 130 00С; 140 AIO 330 00; 140 AIO 330 00С |
Сила постоянного тока | |
|
140 АVО 020 00; 140 АVО 020 00С |
Напряжение постоянного тока | ||
|
Модули аналогового ввода/вывода |
140 АММ 090 00; 140 АММ 090 00С |
Напряжение и сила постоянного тока | |
|
Modicon Premium |
Модули аналогового ввода |
TSX AEY 1600; TSX AEY 1600С; TSX AEY 810; TSX AEY 810С; TSX AEY 800; TSX AEY 800С; TSX AEY 420; TSX AEY 420С |
Напряжение и сила постоянного тока |
|
TSX AEY 1614; TSX AEY 1614С |
Сигналы от термоэлектрических преобразователей | ||
|
TSX AEY 414; TSX AEY 414С |
Сигналы от термопреобразователей сопротивления и от термоэлектрических преобразователей; напряжение и сила постоянного тока; сопротивление постоянному току | ||
|
Модули аналогового вывода |
TSX ASY 410; TSX ASY 410С; TSX ASY 800; TSX ASY 800С |
Напряжение и сила постоянного тока |
Продолжение таблицы 1
|
Серия |
Тип модуля |
Наименование модификации |
Преобразуемая физическая величина |
|
Modicon TSX Micro |
Модули аналогового ввода/вывода |
TSX 37 22 001; TSX 37 22 101 |
Напряжение и сила постоянного тока |
|
TSX AMZ 600 |
Напряжение и сила постоянного тока | ||
|
Модули аналогового ввода |
TSX AEZ 801 |
Напряжение постоянного тока | |
|
TSX AEZ 802 |
Сила постоянного тока | ||
|
TSX AEZ 414 |
Сигналы от термопреобразователей сопротивления и от термоэлектрических преобразователей; напряжение и сила постоянного тока | ||
|
Модули аналогового вывода |
TSX ASZ 401 |
Напряжение постоянного тока | |
|
TSX ASZ 200 |
Напряжение и сила постоянного тока | ||
|
Modicon Momentum |
Модули аналогового ввода |
170 AAI 030 00; 170 AAI 030 00C 170 AAI 140 00 170 AAI 140 00C |
Напряжение и сила постоянного тока |
|
170 AAI 520 40 170 AAI 520 40C |
Сигналы от термопреобразователей сопротивления и от термоэлектрических преобразователей; напряжение постоянного тока | ||
|
Модули аналогового вывода |
170 AAО 120 00; 170 AAО 921 00 170 AAO 921 00C |
Напряжение и сила постоянного тока | |
|
Модули аналогового ввода/вывода |
170 АММ 090 00 170 AMM 090 00C 170 AMM 110 30 170 AMM 090 01 |
Напряжение и сила постоянного тока | |
|
170 ANR 120 90; 170 ANR 120 91 |
Напряжение постоянного тока |
* - модификации с индексом «С» в наименовании имеют камфорное покрытие
Общий вид модулей серии Modicon Quantum модификаций 140 ACI 030 00,
140 ACI 030 00С, 140 AVI 030 00, 140 AVI 030 00С, 140 ACI 040 00, 140 ACI 040 00С,
140 AII 33 010, 140 AII 330 10С, 140 ARI 030 10, 140 ARI 030 10С, 140 ATI 030 00,
140 ATI 030 00С, 140 AII 330 00, 140 AII 330 00С, 140 АСО 020 00, 140 АСО 020 00С,
140 АСО 130 00, 140 АСО 130 00С, 140 AIO 330 00, 140 AIO 330 00С, 140 АVО 020 00,
140 АVО 020 00С, 140 АММ 090 00, 140 АММ 090 00С с указанием места нанесения знака поверки представлен на рисунке 1. Общий вид модулей серии Modicon Quantum модификация 140 SAI 940 00S с указанием места нанесения знака поверки представлен на рисунке 2. Общий вид модулей серии Modicon Premium модификаций TSX AEY 1600, TSX AEY 1600C, TSX AEY 1614, TSX AEY 1614C с указанием места нанесения знака поверки представлен на рисунке 3. Общий вид модулей серии Modicon Premium модификаций TSX AEY 810, TSX AEY 810C, TSX AEY 800, TSX AEY 800C, TSX AEY 420, TSX AEY 420C с указанием места нанесения знака поверки представлен на рисунке 4.
Общий вид модулей серии Modicon Premium модификаций TSX AEY 414, TSX AEY 414C, TSX ASY 410, TSX ASY 410C с указанием места нанесения знака поверки представлен на рисунке 5. Общий вид модулей серии Modicon Premium модификаций TSX ASY 800, TSX ASY 800С с указанием места нанесения знака поверки представлен на рисунке 6. Общий вид модулей серии Modicon TSX Micro модификаций TSX 37 22 001, TSX 37 22 001C с указанием места нанесения знака поверки представлен на рисунке 7. Общий вид модулей серии Modicon TSX Micro модификаций TSX AMZ 600, TSX AEZ 801, TSX AEZ 802, TSX AEZ 414, TSX ASZ 401, TSX ASZ 200 с указанием места нанесения знака поверки представлен на рисунке 8. Общий вид модулей серии Modicon Momentum модификаций 170 AAI 030 00, 170 AAI 030 00C, 170 AAI 140 00, 170 AAI 140 00C, 170 AAI 520 40, 170 AAI 520 40C, 170 ААО 120 00, 170 ААО 921 00, 170 AAO 921 00C, 170 АММ 090 00, 170 AMM 090 00C, 170 AMM 110 30, 170 AMM 090 01, 170 ANR 120 90, 170 ANR 120 91, 170 АЕС 920 00 с указанием места нанесения знака поверки представлен на рисунке 9. Пломбирование модулей не предусмотрено.
Место нанесения знака поверки
Рисунок 1 - Общий вид модулей серии Modicon Quantum (на примере модификации 140 ACI 030 00)
Место нанесения знака поверки
Рисунок 2 - Общий вид модулей серии Modicon Quantum модификация 140 SAI 940 00S
Рисунок 3 - Общий вид модулей серии Modicon Premium (на примере модификации TSX AEY 1600)
Место нанесения знака поверки
Рисунок 4 - Общий вид модулей серии Modicon Premium (на примере модификации TSX AEY 810)
Место нанесения знака поверки
Рисунок 5 - Общий вид модулей серии Modicon Premium (на примере модификации TSX AEY 414)
Место нанесения знака поверки
Рисунок 6 - Общий вид модулей серии Modicon Premium (на примере модификации TSX ASY 800)
Место нанесения знака поверки
1
Г!
Рисунок 7 - Общий вид модулей серии Modicon TSX Micro (на примере модификации TSX 37 22 001)
Место нанесения знака поверки
Рисунок 8 - Общий вид модулей серии Modicon TSX Micro (на примере модификации TSX AMZ 600)
Место нанесения знака поверки
Рисунок 9 - Общий вид модулей Modicon Momentum (на примере модификации 170 AAI 030 00)
Таблица 3 - Метрологические характеристики модулей серии Modicon Quantum
|
Модификация |
Количество каналов вво-да/вывода |
Тип преобразуемого аналогового сигнала |
Диапазоны преобразований аналоговых сигналов/разрешение цифровых сигналов |
Пределы допускаемой основной погрешности преобразований: абсолютной (А), приведенной к диапазону преобразований (y) |
Пределы допускаемой дополнительной приведенной к диапазону преобразований (y) погрешности преобразований, вызванной изменением температуры окружающего воздуха на каждый 1 °С | |
|
На входе |
На выходе | |||||
|
140 ACI 030 00; 140 ACI 030 00С |
8/- |
Сила постоянного тока |
от 4 до 20 мА |
12 бит |
±0,1 % (Y) |
±0,005 % (y) |
|
Напряжение постоянного тока |
от 1 до 5 В |
12 бит | ||||
|
140 ACI 040 00; 140 ACI 040 00С |
16/- |
Сила постоянного тока |
от 0 до 20 мА |
от 0 до 20000 усл. ед. |
±0,125 % (y) |
±0,005 % (y) |
|
от 4 до 20 мА |
от 0 до 16000 усл. ед.; от 0 до 4095 усл. ед. | |||||
|
от 0 до 25 мА |
от 0 до 25000 усл. ед. | |||||
|
140 АСО 020 00; 140 АСО 020 00С |
-/4 |
Сила постоянного тока |
12 бит |
от 4 до 20 мА |
±0,2 % (y) |
±0,007 % (y) |
|
140 АСО 130 00; 140 АСО 130 00С |
-/8 |
Сила постоянного тока |
16 бит |
от 0 до 20 мА |
±0,2 % (y) |
±0,007 % (y) |
|
от 4 до 20 мА | ||||||
|
от 0 до 25 мА | ||||||
|
от 4 до 25 мА | ||||||
|
140 АММ 090 00; 140 АММ 090 00С |
4/2 |
Сила постоянного тока |
от -20 до +20 мА |
15 бит |
±0,05 % (y) |
±0,007 % (y) |
|
от 0 до 20 мА |
15 бит | |||||
|
от 4 до 20 мА |
14 бит | |||||
|
15 бит |
от -20 до +20 мА |
±0,20 % (y) | ||||
|
15 бит |
от 0 до 20 мА | |||||
|
14 бит |
от 4 до 20 мА | |||||
|
Модификация |
Количество каналов вво-да/вывода |
Тип преобразуемого аналогового сигнала |
Диапазоны преобразований аналоговых сигналов/разрешение цифровых сигналов |
Пределы допускаемой основной погрешности преобразований: абсолютной (А), приведенной к диапазону преобразований (y) |
Пределы допускаемой дополнительной приведенной к диапазону преобразований (y) погрешности преобразований, вызванной изменением температуры окружающего воздуха на каждый 1 °С | |
|
На входе |
На выходе | |||||
|
Напряжение постоянного тока |
от -10 до +10 В; от 0 до 10 В |
16 бит |
±0,05 % (y) |
±0,007 % (y) | ||
|
от -5 до +5 В; от 0 до 5 В |
15 бит | |||||
|
от 1 до 5 В |
14 бит | |||||
|
16 бит |
от -10 до +10 В; от 0 до 10 В |
±0,20 % (y) | ||||
|
15 бит |
от -5 до +5 В; от 0 до 5 В | |||||
|
14 бит |
от 1 до 5 В | |||||
|
140 ARI 030 10; 140 ARI 030 10С |
8/- |
Электрическое сопротивление постоянному току (сигналы термопреобразователей сопротивления) 1) |
Ni1000 (от -60 до +180 °C) |
13 бит |
±0,5 °C (А) |
±0,9 °C (А) во всем температурном диапазоне |
|
Ni100 (от -60 до +180 °C) | ||||||
|
Pt1000 (от -200 до +850 °C) | ||||||
|
Pt100 (от -200 до +850 °C) | ||||||
|
Pt1000 (от -100 до +450 °C) | ||||||
|
Pt100 (от -100 до +450 °C) | ||||||
|
140 SAI 940 00S |
8/- |
Сила постоянного тока |
от 0 до 25 мА |
16 бит |
±0,35 % (y) |
±0,05 % (y) во всем температурном диапазоне |
|
Модификация |
Количество каналов вво-да/вывода |
Тип преобразуемого аналогового сигнала |
Диапазоны преобразований аналоговых сигналов/разрешение цифровых сигналов |
Пределы допускаемой основной погрешности преобразований: абсолютной (Д), приведенной к диапазону преобразований (y) |
Пределы допускаемой дополнительной приведенной к диапазону преобразований (y) погрешности преобразований, вызванной изменением температуры окружающего воздуха на каждый 1 °С | |
|
На входе |
На выходе | |||||
|
140 ATI 030 00; 140 ATI 030 00С |
8/- |
Напряжение постоянного тока (сигналы термопар) 2) |
J (от -210 до +760 °C) |
16 бит |
±(2 + 0,001 -|t|) °C (Д) |
±0,003 % (y) |
|
K (от -270 до +1370 °C) | ||||||
|
E (от -270 до +1000 °C) | ||||||
|
T (от -270 до +400 °C) | ||||||
|
S (от -50 до +1665 °C) |
±(4 + 0,001 -|t|) °C (Д) | |||||
|
R (от -50 до +1665 °C) | ||||||
|
B (от +130 до +1820 °C) | ||||||
|
140 AVI 030 00; 140 AVI 030 00С |
8/- |
Сила постоянного тока |
от -20 до +20 мА; от 0 до 20 мА |
15 бит |
±0,05 % (y) |
±0,004 % (y) |
|
от 4 до 20 мА |
14 бит | |||||
|
Напряжение постоянного тока |
от -10 до +10 В; от 0 до 10 В |
16 бит |
±0,05 % (y) |
±0,004 % (y) | ||
|
от -5 до +5 В; от 0 до 5 В |
15 бит | |||||
|
от 1 до 5 В |
14 бит | |||||
|
140 AIO 330 00 140 AIO 330 00С |
-/8 |
Сила постоянного тока |
от 0 до 20000 усл. ед. |
от 0 до 20 мА |
±0,1 % (Y) |
±0,007 % (y) |
|
от 0 до 16000 усл. ед.; от 0 до 4095 усл. ед. |
от 4 до 20 мА | |||||
|
140 AVO 020 00; 140 AVO 020 00С |
-/4 |
Напряжение постоянного тока |
12 бит |
от -10 до +10 В; от -5 до +5 В |
±0,15 % (Y) |
±0,007 % (y) |
|
от 0 до 10 В; от 0 до 5 В |
±0,15 % (Y) |
±0,005 % (y) | ||||
|
Модификация |
Количество каналов вво-да/вывода |
Тип преобразуемого аналогового сигнала |
Диапазоны преобразований аналоговых сигналов/разрешение цифровых сигналов |
Пределы допускаемой основной погрешности преобразований: абсолютной (Д), приведенной к диапазону преобразований (y) |
Пределы допускаемой дополнительной приведенной к диапазону преобразований (y) погрешности преобразований, вызванной изменением температуры окружающего воздуха на каждый 1 °С | |
|
На входе |
На выходе | |||||
|
140 AII 330 00; 140 AII 330 00С |
8/- |
Напряжение постоянного тока (сигналы термопар) 2) |
J (от -210 до +760 °C) |
16 бит |
±(2 + 0,001 -|t|) °C (Д) |
- |
|
K (от -270 до +1370 °C) | ||||||
|
E (от -270 до +1000 °C) | ||||||
|
T (от -270 до +400 °C) | ||||||
|
S (от -50 до +1665 °C) |
16 бит |
±(4 + 0,001 -|t|) °C (Д) | ||||
|
R (от -50 до +1665 °C) | ||||||
|
B (от +130 до +1820 °C) | ||||||
|
Электрическое сопротивление постоянному току (сигналы термопреобразователей сопротивления) 1) |
Ni1000 (от -60 до +180 °C) |
12 бит + 1 знак |
±0,1 % (Y) |
±0,003 % (y) | ||
|
Ni100 (от -60 до +180 °C) | ||||||
|
Pt1000 (от -200 до +850 °C) | ||||||
|
Pt100 (от -200 до +850 °C) | ||||||
|
Напряжение постоянного тока |
от -100 до +100 мВ; от -25 до +25 мВ |
16 бит |
±(0,02 + 0,001 •fUD мВ (Д) |
±(0,015 + 0,000015-|U|) мВ (Д) | ||
|
140 AII 33 010 140 AII 330 10С |
8/- |
Сила постоянного тока |
от 0 до 20 мА |
от 0 до 20000 усл. ед. |
±0,1 % (y) |
±0,005 % (y) |
|
от 4 до 20 мА |
от 0 до 16000 усл. ед.; от 0 до 4095 усл. ед. | |||||
|
от 0 до 25 мА |
от 0 до 25000 усл. ед. | |||||
-
1) Для термопреобразователей сопротивления типов Pt100 и Pt1000 по ГОСТ 6651-2009, IEC 751-1995, JIS C1604-1997; типов Ni100 и Ni1000 с НСХ по DIN 43760-1987 (НСХ приведены в таблицах 9 и 10).
-
2) Для термопар по ГОСТ Р 8.585-2001. Пределы допускаемой основной абсолютной погрешности преобразований указаны с учётом погрешности канала компенсации температуры холодного спая.
Примечания:
-
1. t - измеряемое значение температуры, °C;
-
2. U - измеряемое значение напряжения постоянного тока, мВ.
Таблица 4 - Метрологические характеристики модулей серии Modicon Premium
|
Модификация |
Количество каналов вво-да/вывода |
Тип преобразуемого аналогового сигнала |
Диапазоны преобразований аналоговых сигналов/разрешение цифровых сигналов |
Пределы допускаемой основной погрешности преобразований: абсолютной (Д), приведенной к диапазону преобразований (y), приведенной к верхней границе диапазона преобразований (y*) |
Пределы допускаемой дополнительной погрешности в рабочих условиях преобразований: абсолютной (Д), приведенной к диапазону преобразований (y), приведенной к верхней границе диапазона преобразований (Y*) | |
|
На входе |
На выходе | |||||
|
TSX AEY 1600; TSX AEY 1600С |
16/- |
Сила постоянного тока |
от 0 до 20 мА; от 4 до 20 мА |
12 бит |
±0,16 % (y*) |
±0,16 % (y*) |
|
Напряжение постоянного тока |
от -10 до +10 В; от 0 до 10 В; от 0 до 5 В; от 1 до 5 В |
12 бит |
±0,1 % (y*) |
±0,03 % (y*) | ||
|
Модификация |
Количество каналов вво-да/вывода |
Тип преобразуемого аналогового сигнала |
Диапазоны преобразований аналоговых сигналов/разрешение цифровых сигналов |
Пределы допускаемой основной погрешности преобразований: абсолютной (Д), приведенной к диапазону преобразований (у), приведенной к верхней границе диапазона преобразований (у*) |
Пределы допускаемой дополнительной погрешности в рабочих условиях преобразований: абсолютной (Д), приведенной к диапазону преобразований (y), приведенной к верхней границе диапазона преобразований (Y*) | |
|
На входе |
На выходе | |||||
|
TSX AEY 1614; TSX AEY 1614С |
16/- |
Напряжение постоянного тока (сигналы термопар) 1) |
J (от -210 до +760 °C) |
16 бит |
±1,4 °C (Д) |
±0,9 °C (Д) |
|
K (от -270 до +1370 °C) |
±1,8 °C (Д) |
±1,1 °C (Д) | ||||
|
E (от -270 до +1000 °C) |
±1,3 °C (Д) |
±0,8 °C (Д) | ||||
|
T (от -270 до +400 °C) |
±1,7 °C (Д) |
±1,0 °C (Д) | ||||
|
S (от -50 до +1665 °C) |
±3,9 °C (Д) |
±2,1 °C (Д) | ||||
|
R (от -50 до +1665 °C) |
±4,0 °C (Д) |
±2,1 °C (Д) | ||||
|
B (от +130 до +1820 °C) |
±3,6 °C (Д) |
±2,1 °C (Д) | ||||
|
TSX AEY 414; TSX AEY 414С |
4/- |
Напряжение постоянного тока (сигналы термопар) ) |
J (от -210 до +760 °C) |
16 бит |
Указаны в таблице 5 | |
|
K (от -270 до +1370 °C) | ||||||
|
E (от -270 до +1000 °C) | ||||||
|
T (от -270 до +400 °C) | ||||||
|
S (от -50 до +1665 °C) | ||||||
|
R (от -50 до +1665 °C) | ||||||
|
B (от +130 до +1820 °C) | ||||||
|
Электрическое сопротивление постоянному току (сигналы термопреобразователей сопротивления) 2) |
Ni1000 (от -60 до +180 °C) |
16 бит |
±1,1 °C (Д) |
±0,9 °C (Д) | ||
|
Pt1000 (от -200 до +850 °C) |
±2,5 °C (Д) |
±2,5 °C (Д) | ||||
|
Pt100 (от -200 до +850 °C) |
±1,2 °C (Д) |
±1,2 °C (Д) | ||||
|
Модификация |
Количество каналов вво-да/вывода |
Тип преобразуемого аналогового сигнала |
Диапазоны преобразований аналоговых сигналов/разрешение цифровых сигналов |
Пределы допускаемой основной погрешности преобразований: абсолютной (Д), приведенной к диапазону преобразований (у), приведенной к верхней границе диапазона преобразований (у*) |
Пределы допускаемой дополнительной погрешности в рабочих условиях преобразований: абсолютной (Д), приведенной к диапазону преобразований (у), приведенной к верхней границе диапазона преобразований (у*) | |
|
На входе |
На выходе | |||||
|
Напряжение постоянного тока |
от -10 до +10 В |
16 бит |
±0,27 % (у*) |
±0,23 % (у*) | ||
|
от 0 до +10 В |
±0,16 % (у) |
±0,23 % (у) | ||||
|
от -5 до +5 В |
±0,27 % (у*) |
±0,23 % (у*) | ||||
|
от 1 до +5 В |
±0,27 % (у*) |
±0,29 % (у*) | ||||
|
от 0 до +5 В |
±0,22 % (у) |
±0,22 % (у) | ||||
|
от -13 до +63 мВ |
±0,19 % (у*) |
±0,25 % (у*) | ||||
|
Сила постоянного тока |
от 0 до 20 мА |
16 бит |
±0,36 % (у) |
±0,33 % (у) | ||
|
от 4 до 20 мА |
±0,45 % (у*) |
±0,41 % (у*) | ||||
|
Сопротивление постоянному току |
от 0 до 400 Ом |
16 бит |
±0,13 % (у) |
±0,14 % (у) | ||
|
от 0 до 3850 Ом |
±0,22 % (у) |
±0,26 % (у) | ||||
|
TSX AEY 420; TSX AEY 420С |
4/- |
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
16 бит |
±0,20 % (у*) |
±0,20 % (у*) |
|
Напряжение постоянного тока |
от -10 до +10 В |
16 бит |
±0,10 % (у*) |
±0,10 % (у*) | ||
|
от 0 до 10 В | ||||||
|
от 0 до 5 В |
±0,20 % (у*) |
±0,20 % (у*) | ||||
|
от 1 до 5 В | ||||||
|
TSX AEY 800; TSX AEY 800С |
8/- |
Сила постоянного тока |
от 0 до 20 мА; от 4 до 20 мА |
12 бит |
±0,25 % (у*) |
±0,16 % (у*) |
|
Напряжение постоянного тока |
от -10 до +10 В |
12 бит |
±0,19 % (у*) |
±0,03 % (у*) | ||
|
от 0 до 10 В | ||||||
|
от 0 до 5 В |
±0,15 % (у*) |
±0,07 % (у*) | ||||
|
от 1 до 5 В | ||||||
|
Модификация |
Количество каналов вво-да/вывода |
Тип преобразуемого аналогового сигнала |
Диапазоны преобразований аналоговых сигналов/разрешение цифровых сигналов |
Пределы допускаемой основной погрешности преобразований: абсолютной (Д), приведенной к диапазону преобразований (у), приведенной к верхней границе диапазона преобразований (у*) |
Пределы допускаемой дополнительной погрешности в рабочих условиях преобразований: абсолютной (Д), приведенной к диапазону преобразований (у), приведенной к верхней границе диапазона преобразований (у*) | |
|
На входе |
На выходе | |||||
|
TSX AEY 810; TSX AEY 810С |
8/- |
Сила постоянного тока |
от 0 до 20 мА; от 4 до 20 мА |
16 бит |
±0,142 % (y*) |
±0,02 % (у*) |
|
Напряжение постоянного тока |
от -10 до +10 В |
16 бит |
±0,244 % (у*) |
±0,061 % (у*) | ||
|
от 0 до 10 В | ||||||
|
от 0 до 5 В |
±0,13 % (у*) |
±0,061 % (у*) | ||||
|
от 1 до 5 В | ||||||
|
TSX ASY 410; TSX ASY 410С |
-/4 |
Напряжение постоянного тока |
11 бит + 1 знак |
от -10 до +10 В |
±0,45 % (у*) |
±0,30 % (у*) |
|
Сила постоянного тока |
от 0 до 20 мА; от 4 до 20 мА |
±0,52 % (у*) |
±0,46 % (у*) | |||
|
TSX ASY 800; TSX ASY 800С |
-/8 |
Напряжение постоянного тока |
13 бит + 1 знак |
от -10 до +10 В |
±0,14 % (у*) |
±0,14 % (у*) |
|
Сила постоянного тока |
13 бит |
от 0 до 20 мА; от 4 до 20 мА |
±0,21 % (у*) |
±0,31 % (у*) | ||
-
1) Для термопар по ГОСТ Р 8.585-2001. Пределы допускаемой основной абсолютной погрешности преобразований указаны с учётом погрешности канала компенсации температуры холодного спая.
-
2) Для термопреобразователей сопротивления типов Pt100 и Pt1000 по ГОСТ 6651-2009, IEC 751-1995, JIS C1604-1997; типов Ni100 и Ni1000 с НСХ по DIN 43760-1987 (НСХ приведены в таблицах 9 и 10).
Таблица 5 - Метрологические характеристики модулей серии Modicon Premium модификаций TSX AEY 414, TSX AEY 414С
|
Тип термопары по ГОСТ Р 8.585-2001 |
Пределы допускаемой основной абсолютной погрешности преобразований сигналов от термопар по ГОСТ Р 8.585-2001, °C |
Пределы допускаемой дополнительной абсолютной погрешности преобразований сигналов от термопар по ГОСТ Р 8.585-2001 в рабочих условиях преобразований, °C | ||
|
С учетом внутренней компенсации холодного спая |
С учетом внешней компенсации холодного спая при использовании термопреобразователя сопротивления Pt100 |
С учетом внутренней компенсации холодного спая |
С учетом внешней компенсации холодного спая при использовании термопреобразователя сопротивления Pt100 | |
|
J (от -210 до +760 °C) |
±7,3 |
±1,9 |
±2,2 |
±2,1 |
|
K (от -270 до +1370 °C) |
±7,8 |
±2,3 |
±2,7 |
±2,4 |
|
E (от -270 до +1000 °C) |
±6,1 |
±1,5 |
±2,0 |
±1,7 |
|
T (от -270 до +400 °C) |
±6,6 |
±1,5 |
±2,2 |
±1,7 |
|
S (от -50 до +1665 °C) |
±6,6 |
±3,4 |
±5,4 |
±5,1 |
|
R (от -50 до +1665 °C) |
±6,0 |
±3,2 |
±5,0 |
±4,5 |
|
B (от +130 до +1820 °C) |
±3,5 |
- |
±4,6 |
- |
Таблица 6 - Метрологические характеристики модулей серии Modicon TSX Micro
|
Модификация |
Количество каналов вво-да/вывода |
Тип преобразуемого аналогового сигнала |
Диапазоны преобразований аналоговых сигналов/разрешение цифровых сигналов |
Пределы допускаемой основной погрешности преобразований: абсолютной (Д), приведенной к диапазону преобразований (у), приведенной к верхней границе диапазона преобразований (у*) |
Пределы допускаемой дополнительной погрешности преобразований в рабочих условиях преобразований: приведенной к диапазону преобразований (у), приведенной к верхней границе диапазона преобразований (у*) | |
|
На входе |
На выходе | |||||
|
TSX 37 22 001; TSX 37 22 101 |
8/1 |
Напряжение постоянного тока |
от 0 до 10 В |
8 бит |
±1,8 % (у) |
±2,2 % (у) |
|
8 бит |
от 0 до 10 В |
±1,5 % (у) |
±1,5 % (у) | |||
|
Сила постоянного тока1) |
от 0 до 20 мА |
8 бит |
±2,8 % (у) |
±2,8 % (у) | ||
|
от 4 до 20 мА |
±2,8 % (у*) |
±2,8 % (у*) | ||||
|
TSX AEZ 801 |
8/- |
Напряжение постоянного тока |
от -10 до +10 В |
12 бит |
±0,16 % (у*) |
±0,46 % (у*) |
|
от 0 до 10 В |
±0,16 % (у) |
±0,46 % (у) | ||||
|
TSX AEZ 802 |
8/- |
Сила постоянного тока |
от 0 до 20 мА |
12 бит |
±0,15 % (у) |
±0,40 % (у) |
|
от 4 до 20 мА |
±0,15 % (у*) |
±0,40 % (у*) | ||||
|
TSX AEZ 414 |
4/- |
Напряжение постоянного тока (сигналы термопар) 2) |
J (от -210 до +760 °C) |
16 бит |
Указаны в таблице 7 | |
|
K (от -270 до +1370 °C) | ||||||
|
E (от -270 до +1000 °C) | ||||||
|
T (от -270 до +400 °C) | ||||||
|
S (от -50 до +1665 °C) | ||||||
|
R (от -50 до +1665 °C) | ||||||
|
B (от +130 до +1820 °C) | ||||||
|
Электрическое сопротивление постоянному току (сигналы термопреобразователей сопротивления) 3) |
Ni1000 (от -60 до +180 °C) |
16 бит |
±0,2 °C (Д) |
±0,7 °C (Д) | ||
|
Pt1000 (от -200 до +850 °C) |
±(0,7+0,000788^М)4) °C (Д) |
±(1,7+0,00375-М) 4) °C (Д) | ||||
|
Модификация |
Количество каналов вво-да/вывода |
Тип преобразуемого аналогового сигнала |
Диапазоны преобразований аналоговых сигналов/разрешение цифровых сигналов |
Пределы допускаемой основной погрешности преобразований: абсолютной (Д), приведенной к диапазону преобразований (у), приведенной к верхней границе диапазона преобразований (у*) |
Пределы допускаемой дополнительной погрешности преобразований в рабочих условиях преобразований: приведенной к диапазону преобразований (у), приведенной к верхней границе диапазона преобразований (у*) | |
|
На входе |
На выходе | |||||
|
Напряжение постоянного тока |
от -10 до +10 В |
16 бит |
±0,03 % (у*) |
±0,30 % (у*) | ||
|
от 0 до 5 В |
±0,04 % (у) |
±0,33 % (у) | ||||
|
от 0 до 10 В |
±0,03 % (у) |
±0,30 % (у) | ||||
|
от 1 до 5 В |
±0,06 % (у) |
±0,40 % (у) | ||||
|
Сила постоянного тока |
от 0 до 20 мА |
16 бит |
±0,18 % (у) |
±0,22 % (у) | ||
|
от 4 до 20 мА |
±0,47 % (у) |
±0,59 % (у) | ||||
|
TSX ASZ 401 |
-/4 |
Напряжение постоянного тока |
11 бит |
от -10 до +10 В |
±0,15 % (у*) |
±0,40 % (у*) |
|
от 0 до 10 В |
±0,25 % (у) |
±0,40 % (у) | ||||
|
TSX ASZ 200 |
-/2 |
Сила постоянного тока |
11 бит + 1 знак |
от 0 до 20 мА |
±0,57 % (у) |
±0,26 % (у) |
|
от 4 до 20 мА |
±0,57 % (у*) |
±0,26 % (у*) | ||||
|
Напряжение постоянного тока |
11 бит |
от -10 до +10 В |
±0,50 % (у*) |
±0,08 % (у*) | ||
|
TSX AMZ 600 |
4/2 |
Напряжение постоянного тока |
от -10 до +10 В; от 0 до 10 В |
11 бит |
±0,16 % (у*) ±0,10 % (у*) |
±0,30 % (у*) ±0,36 % (у*) |
|
Сила постоянного тока |
от 0 до 20 мА; от 4 до 20 мА |
11 бит |
±0,15 % (у*) |
±0,25 % (у) | ||
|
Напряжение постоянного тока |
11 бит |
от -10 до +10 В; от 0 до 10 В |
±0,50 % (у*) |
±0,08 % (у*) | ||
|
Сила постоянного тока |
11 бит |
от 0 до 20 мА; от 4 до 20 мА |
±0,57 % (у) |
±0,26 % (у*) | ||
-
1) Диапазоны преобразований доступны только при подключении модуля корректировки TSX ACZ 03;
-
2) Для термопар по ГОСТ Р 8.585-2001. Пределы допускаемой основной абсолютной погрешности преобразований указаны с учётом погрешности канала компенсации температуры холодного спая;
-
3) Для термопреобразователей сопротивления типа Pt100 по ГОСТ 6651-2009, IEC 751-1995, JIS C1604-1997; типа Ni1000 с НСХ по DIN 43760-1987 (НСХ приведены в таблицах 9 и 10);
-
4) М - измеряемое значение температуры, °С.
Таблица 7 - Метрологические характеристики модулей серии Modicon TSX Micro модификации TSX AEZ 414
|
Тип термопары по ГОСТ Р 8.585-2001 |
Пределы допускаемой основной абсолютной погрешности преобразований сигналов от термопар по ГОСТ Р 8.585-2001, °C |
Пределы допускаемой дополнительной абсолютной погрешности преобразований сигналов от термопар по ГОСТ Р 8.585-2001 в рабочих условиях преобразований, °C | ||
|
С учетом внутренней компенсации холодного спая |
С учетом внешней компенсации холодного спая при использовании термопреобразователя сопротивления Pt100 |
С учетом внутренней компенсации холодного спая |
С учетом внешней компенсации холодного спая при использовании термопреобразователя сопротивления Pt100 | |
|
J (от -210 до +760 °C) |
±4,6 |
±1,6 |
±2,3 |
±3,8 |
|
K (от -270 до +1370 °C) |
±4,8 |
±1,7 |
±2,9 |
±4,7 |
|
E (от -270 до +1000 °C) |
±3,8 |
±1,3 |
±1,7 |
±3,2 |
|
T (от -270 до +400 °C) |
±4,6 |
±1,6 |
±2,5 |
±3,9 |
|
S (от -50 до +1665 °C) |
±4,6 |
±2,9 |
±12,0 |
±13,3 |
|
R (от -50 до +1665 °C) |
±4,2 |
±2,6 |
±10,3 |
±11,5 |
|
B (от +130 до +1820 °C) |
±3,6 |
±3,6 |
±15,5 |
±15,5 |
Таблица 8 - Метрологические характеристики модулей серии Modicon Momentum
|
Диапазоны преобразований аналоговых сигналов/разрешение цифровых сигналов |
Пределы допускаемой основной по- |
Пределы допускаемой дополнительной погрешности в рабочих условиях: абсолютной (Д), приведенной к диапазону преобразований (y), приведенной к верхнему пределу диапазона преобразований (y*) | ||||
|
Модификация |
Количество каналов вво-да/вывода |
Тип преобразуемого аналогового сигнала |
На входе |
На выходе |
грешности преобразований: абсолютной (Д), приведенной к диапазону преобразований (y), приведенной к верхнему пределу диапазона преобразований (y*) | |
|
Сила постоянного |
от -20 до 20 мА |
14 бит + 1 знак |
±0,32 % (y*) |
±0,09 % (y*) | ||
|
170 AAI 030 00; 170 AAI 030 00C |
тока |
от 4 до 20 мА |
15 бит |
±0,28 % (y) |
±0,10 % (y) | |
|
8/- |
Напряжение постоянного тока |
от -10 до +10 В |
14 бит + 1 знак |
±0,27 % (y*) |
±0,05 % (y*) | |
|
от -5 до +5 В |
14 бит + 1 знак |
±0,21 % (y*) |
±0,05 % (y*) | |||
|
от 1 до 5 В |
15 бит |
±0,13 % (y) |
±0,06 % (y) | |||
|
170 AAI 140 00; |
16/- |
Сила постоянного тока |
от 4 до 20 мА |
15 бит |
±0,28 % (y) |
±0,10 % (y) |
|
170 AAI 140 00C |
Напряжение |
от -10 до +10 В |
14 бит + 1 знак |
±0,27 % (y*) |
±0,05 % (y*) | |
|
постоянного тока |
от -5 до +5 В |
±0,21 % (y*) |
±0,05 % (y*) | |||
|
170 AAO 120 00 |
-/4 |
Сила постоянного тока |
12 бит + 1 знак |
от 0 до 20 мА |
±0,2 % (y) |
±0,05 % (y) |
|
Напряжение постоянного тока |
от -10 до +10 В |
±0,3 % (y*) |
±0,1 % (y*) | |||
|
170 AAO 921 00; |
Сила постоянного тока |
от 4 до 20 мА |
±0,4 % (y*) |
±0,1 % (y*) | ||
|
170 AAO 921 00C |
-/4 |
Напряжение постоянного тока |
12 бит + 1 знак |
от -10 до +10 В |
±0,2 % (y*) |
±0,05 % (y*) |
|
Модификация |
Количество каналов вво-да/вывода |
Тип преобразуемого аналогового сигнала |
Диапазоны преобразований аналоговых сигналов/разрешение цифровых сигналов |
Пределы допускаемой основной погрешности преобразований: абсолютной (Д), приведенной к диапазону преобразований (y), приведенной к верхнему пределу диапазона преобразований (y*) |
Пределы допускаемой дополнительной погрешности в рабочих условиях: абсолютной (Д), приведенной к диапазону преобразований (y), приведенной к верхнему пределу диапазона преобразований (y*) | |
|
На входе |
На выходе | |||||
|
170 AAI 520 40; 170 AAI 520 40C |
4/- |
Напряжение постоянного тока (сигналы термопар) ) |
J (от -210 до +760 °C) |
12 бит + 1 знак |
±3,0 °C (Д) |
±2,5 °C (Д) |
|
K (от -270 до +1370 °C) |
±6,9 °C (Д) |
±7,7 °C (Д) | ||||
|
E (от -270 до +1000 °C) |
±5,8 °C (Д) |
±6,8 °C (Д) | ||||
|
T (от -270 до +400 °C) |
±6,8 °C (Д) |
±8,8 °C (Д) | ||||
|
S (от -50 до +1665 °C) |
±6,3 °C (Д) |
±6,5 °C (Д) | ||||
|
R (от -50 до +1665 °C) |
±6,4 °C (Д) |
±6,7 °C (Д) | ||||
|
B (от +130 до +1820 °C) |
±5,1 °C (Д) |
±4,4 °C (Д) | ||||
|
Электрическое сопротивление постоянному току (сигналы термопреобразователей сопротивления) 2) |
Ni1000 (от -60 до +180 °C) |
12 бит + 1 знак |
±0,4 °C (Д) |
±1,0 °C (Д) | ||
|
Ni100 (от -60 до +180 °C) |
±0,4 °C (Д) |
±1,0 °C (Д) | ||||
|
Pt1000 (от -200 до +850 °C) |
±0,8 °C (Д) |
±4,2 °C (Д) | ||||
|
Pt100 (от -200 до +850 °C) |
±0,7 °C (Д) |
±4,3 °C (Д) | ||||
|
Напряжение постоянного тока |
от -25 до +25 мВ |
15 бит + 1 знак |
±21 мкВ (Д) |
±25 мкВ (Д) | ||
|
от -100 до +100 мВ |
±27 мкВ (Д) |
±67 мкВ (Д) | ||||
|
Модификация |
Количество каналов вво-да/вывода |
Тип преобразуемого аналогового сигнала |
Диапазоны преобразований аналоговых сигналов/разрешение цифровых сигналов |
Пределы допускаемой основной погрешности преобразований: абсолютной (А), приведенной к диапазону преобразований (y), приведенной к верхнему пределу диапазона преобразований (y*) |
Пределы допускаемой дополнительной погрешности в рабочих условиях: абсолютной (А), приведенной к диапазону преобразований (y), приведенной к верхнему пределу диапазона преобразований (y*) | |
|
На входе |
На выходе | |||||
|
Сила постоянного тока |
от -20 до +20 мА |
13 бит |
±0,16 % (y*) |
±0,14 % (y*) | ||
|
170 АММ 090 00; 170 AMM 090 00C; 170 AMM 090 01; 170 AMM 110 30 |
от 4 до 20 мА |
12 бит |
±0,16 % (y*) |
±0,14 % (y*) | ||
|
12 бит |
от 0 до 20 мА |
±0,35 % (y*) |
±0,35 % (y*) | |||
|
4/2 |
от -10 до +10 В |
14 бит |
±0,08 % (y*) |
±0,07 % (y*) | ||
|
Напряжение |
от -5 до +5 В |
13 бит |
±0,16 % (y*) |
±0,14 % (y*) | ||
|
постоянного тока |
от 1 до 5 В |
12 бит |
±0,16 % (y*) |
±0,14 % (y*) | ||
|
12 бит |
от -10 до +10 В |
±0,35 % (y*) |
±0,35 % (y*) | |||
|
170 ANR 120 90; |
6/4 |
Напряжение |
от 0 до 10 В |
14 бит |
±0,2 % (y) |
±0,05 % (y*) |
|
170 ANR 120 91 |
постоянного тока |
14 бит |
от 0 до +10 В |
±0,4 % (y) |
±0,3 % (y*) | |
-
1) Для термопар по ГОСТ Р 8.585-2001. Пределы допускаемой основной абсолютной погрешности преобразований указаны с учётом погрешности канала компенсации температуры холодного спая;
-
2) Для термопреобразователей сопротивления типов Pt100 и Pt1000 по ГОСТ 6651-2009, IEC 751-1995, JIS C1604-1997; типов Ni100 и Ni1000 с НСХ по DIN 43760-1987 (НСХ приведены в таблицах 9 и 10).
Таблица 9 - Номинальная статическая характеристика для никелевых термопреобразователей сопротивления Ni100
|
t, °С |
Сопротивление ТС при температуре t, Ом |
|
-60,0 |
69,52 |
|
-50,0 |
74,26 |
|
-40,0 |
79,10 |
|
-30,0 |
84,15 |
|
-20,0 |
89,30 |
|
-10,0 |
94,58 |
|
0 |
100,00 |
|
10,0 |
105,55 |
|
20,0 |
111,24 |
|
30,0 |
117,06 |
|
40,0 |
123,01 |
|
50,0 |
129,11 |
|
60,0 |
135,34 |
|
70,0 |
141,72 |
|
80,0 |
148,25 |
|
90,0 |
154,93 |
|
100,0 |
161,78 |
|
110,0 |
168,79 |
|
120,0 |
175,97 |
|
130,0 |
183,33 |
|
140,0 |
190,89 |
|
150,0 |
198,64 |
|
160,0 |
206,59 |
|
170,0 |
214,76 |
|
180,0 |
223,15 |
Таблица 10 - Номинальная статическая характеристика для никелевых термопреобразователей сопротивления Ni1000
|
t, °С |
Сопротивление ТС при температуре t, Ом |
|
-60,0 |
695,20 |
|
-50,0 |
743,00 |
|
-40,0 |
791,00 |
|
-30,0 |
842,00 |
|
-20,0 |
893,00 |
|
-10,0 |
946,00 |
|
0 |
1000,0 |
|
10,0 |
1056,00 |
|
20,0 |
1112,00 |
|
30,0 |
1171,00 |
|
40,0 |
1230,00 |
|
50,0 |
1291,10 |
|
60,0 |
1353,00 |
|
70,0 |
1417,00 |
|
80,0 |
1483,00 |
|
90,0 |
1549,00 |
|
100,0 |
1617,00 |
|
110,0 |
1688,00 |
|
120,0 |
1760,00 |
|
130,0 |
1833,00 |
|
t, °С |
Сопротивление ТС при температуре t, Ом |
|
140,0 |
1909,00 |
|
150,0 |
1986,35 |
|
160,0 |
2066,00 |
|
170,0 |
2148,00 |
|
180,0 |
2232,00 |
Таблица 11 - Основные технические характеристики модулей
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 12 до 30 |
|
- напряжение переменного тока, В |
от 110 до 240 |
|
- частота переменного тока, Г ц |
от 45 до 65 |
|
Потребляемая мощность, В •А, не более |
12 |
|
Габаритные размеры (ширина высота глубина), мм, не более: - для серии Modicon Quantum |
40,34x250x103,85 |
|
- для серии Modicon Premium |
36,5x150x120,2 |
|
- для серии Modicon TSX Micro |
39,2x155x108,3 |
|
- для серии Modicon Momentum |
125x141,5x47,5 |
|
Масса, кг, не более: - для серии Modicon Quantum |
0,30 |
|
- для серии Modicon Premium |
0,42 |
|
- для серии Modicon TSX Micro |
1,75 |
|
- для серии Modicon Momentum |
0,24 |
|
Нормальные условия измерений: - температура окружающего воздуха, °C |
от +23 до +27 |
|
- относительная влажность воздуха, %, не более |
80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °C |
от 0 до +60 |
|
- относительная влажность воздуха, %, не более |
95 |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
300000 |
