Сведения о средстве измерений: 71922-18 Датчики температуры термисторного типа

Номер по Госреестру СИ: 71922-18
71922-18 Датчики температуры термисторного типа
(STO, STP)

Назначение средства измерений:
Датчики температуры термисторного типа серий STO, STP (далее - датчики) предназначены для измерений температуры жидких и газообразных сред.

сертификация программного обеспечения

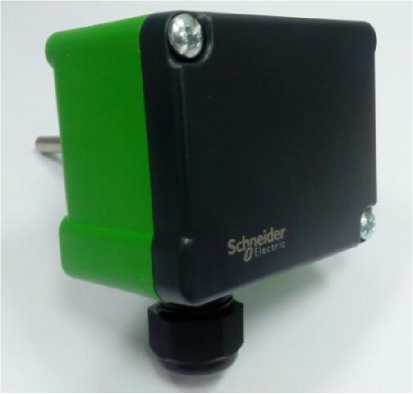

Внешний вид. Датчики температуры термисторного типа, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики температуры термисторного типа
Рисунок № 1
Внешний вид. Датчики температуры термисторного типа, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики температуры термисторного типа
Рисунок № 2

Общие сведения

Дата публикации - 31.03.2023
Срок свидетельства - 25.07.2024
Номер записи -
ID в реестре СИ - 397432
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. STP, мод. STO, STP100, STP 200-300, STP, STO2-79B35,

Производитель

Изготовитель - Фирма "Schneider Electric Industries SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
