Номер по Госреестру СИ: 25231-09
25231-09 Контроллеры программируемые (модули измерительные, аналоговые)
(TWIDO)
Назначение средства измерений:
Контроллеры программируемые TWIDO (модули измерительные, аналоговые) (далее контроллеры) предназначены для измерения напряжения, силы тока и сопротивления и дальнейшего преобразования измеряемых величин в цифровые коды.
Внешний вид.
Контроллеры программируемые (модули измерительные, аналоговые)
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на шильдик контроллера и на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к
контроллерам программируемым TWIDO (модули измерительные, аналоговые)
ГОСТ Р 52931-2008 “Приборы контроля и регулирования технологических процессов. Общие технические условия”.
ГОСТ 22261-94 “ Средства измерений электрических и магнитных величин. Общие технические условия”.
Техническая документация фирмы- изготовителя.
Поверка
Поверкаосуществляется по документу МП 2203-0137-2009 ”Контроллеры программируемые TWIDO.
Методика поверки”, утвержденным ГЦИ СИ “ВНИИМ им. Д.И.Менделеева” в мае 2009 г.
Основные средства поверки:
-
- калибратор многофункциональный TRX-IIR, измерение: силы постоянного тока- (0-52) мА, напряжения постоянного тока- (0-100) мВ, (100-600) мВ, (0-6) В, (6-60) В;
-
- магазин сопротивлений Р4831, основная погрешность не более 0,02 %;
-
- мегаомметр типа М1101, номинальное напряжение 500 В, кл. 1;
-
- мультиметр цифровой погрешность менее 0,01 %, тип HP3458 А.
Изготовитель
Фирма “Schneider Electric Industries SAS”, (Франция).
Адрес: 89 Boulevard Franklin Roosevelt,
92500 Ruel-Malmaison, France
Заявитель
ЗАО «Шнейдер Электрик»Адрес: 127018, Россия, г. Москва, ул. Двинцев, 12, корп. 1 тел: (495) 777 99 90; факс: (495) 777 99 92
e-mail: ru.ccc@schneider-electric.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел./факс 251-76-01/113-01-14,
e-mail: info@vniim.ru
Принцип действия контроллеров основан на преобразовании мгновенных значений сигналов измеряемых величин путем преобразования измеряемых аналоговых величин в цифровые коды (в модулях ввода) для последующей обработки и передачи по каналам связи, а также для преобразования дискретных сигналов (кодов) в аналоговые выходные сигналы напряжения и тока (в модулях вывода).
Контроллеры предназначены для создания информационно-измерительных и управляющих систем различной конфигурации, используемых для управления технологическими процессами, для технического и коммерческого учета энергоносителей, для создания систем обеспечения безопасности и экологического мониторинга окружающей среды..
Контроллеры TWIDO состоят из ряда функционально законченных модулей, построенных на единой элементной базе и имеющих общий принцип действия. Объединение различных модулей на базовой плате, а также объединение аналоговых измерительных модулей с модулями управления, питания, приема, обработки и отображения информации позволяет создавать системы различной сложности и конфигурации.
Модули ввода и вывода представляют собой аналого-цифровые и цифро-аналоговые преобразователи электрических величин. В сочетании с первичными преобразователями температуры, такими как: термопары (ТС), и термометры сопротивления (RTD), они обеспечивают измерение температуры в широком диапазоне значений.
Модули аналоговых входов/выходов выпускаются в следующих исполнениях:
-
- TWD AMI 2HT модуль ввода;
-
- TWD AMI 2LT модуль ввода
-
- TWD AMI 4LT модуль ввода
-
- TWD AMI 8HT модуль ввода
-
- TWD ARI 8HT модуль ввода
-
- TWD AMO 1HT модуль вывода;
-
- TWD AVO 2HT модуль вывода
-
- TWD AMM 3HT комбинированный модуль ввода/вывода;
-
- TWD ALM 3LT комбинированный модуль ввода/вывода;
-
- TWD AMM 6HT комбинированный модуль ввода/вывода;
-
- TM2 AMI 2HT модуль ввода;
-
- TM2 AMI 2LT модуль ввода;
-
- TM2 AMI 4LT модуль ввода;
-
- TM2 AMI 8HT модуль ввода;
-
- TM2 ARI 8HT модуль ввода;
-
- TM2 ARI 8LT модуль ввода;
-
- TM2 ARI 8LRJ модуль ввода;
-
- TM2 AMO 1HT модуль вывода;
-
- TM2 AVO 2HT модуль вывода;
Лист № 2 Всего листов 7 - TM2 AMM 3HT комбинированный модуль ввода/вывода;
- TM2 ALM 3LT комбинированный модуль ввода/ вывода;
- TM2 AMM 6HT комбинированный модуль ввода/вывода.

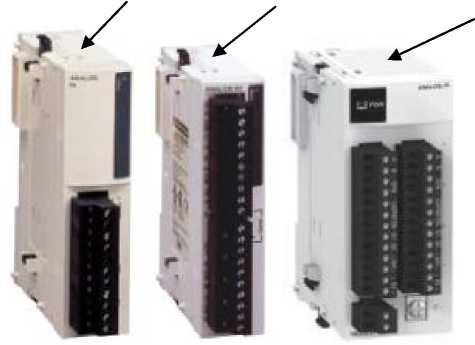

Внешний вид контролеров и место пломбирования после поверки представлен на рисунке 1. Пломбирование контроллеров после поверки осуществляется в виде наклейки на стенку корпуса (указано стрелкой).
Рисунок 1.
- контроллеры TWIDO в соответствии с заказом ;
- комплект эксплуатационных документов;
- методика поверки МП 2203-0137-2009..
Основные метрологические и технические характеристики контроллеров приведены в таблицах 1 и 2.
Таблица 1 Краткие описания модулей, образующих измерительные каналы
Обозначение модуля по каталогу |
Краткое описание |
Примечания |
TWD AMI 2HT |
Модуль аналогового ввода, 2 входа (U), 0 -10 В, или (I), 4-20 мЛ, 12 бит | |
TWD AMI 2LT |
Модуль аналогового ввода, 2 входа термопары, 12 бит |
Для термопар K, J и T |
TWD AMI 4LT |
Модуль аналогового ввода, 4 входа (U), 0 -10 В, или (I), 0-20 мЛ или температура от термометра сопротивления, 12 бит |
Термометр сопротивления Pt100/Pt1000, Ni100/Ni1000 |
TWD AMI 8HT |
Модуль аналогового ввода, 8 входов (U), 0-10 В, или (I), 0-20 мЛ, 10 бит | |
TWD ARI 8HT |
Модуль аналогового ввода, 8 входов температура NTC, PTC, 10 бит | |
TWD AMO 1HT |
Модуль аналогового вывода, 1 выход, (U) 0 -10 В или (I), 4 -20 мЛ, 12 бит | |
TWD AVO 2HT |
Модуль аналогового вывода, 2 выхода (U) ±10 В, 11 бит+знак | |
TWD AMM 3HT |
Модуль аналогового ввода/вывода, 2 входа/1 выход, входы: (U), 0 -10 B или (I), 4-20 мА, 12 или 11 бит+знак, выходы: (U), 0 -10 B или (I), 420 мА, 12 бит |
TWD ALM 3LT |
Модуль аналогового ввода/вывода, 2 входа/1 выход, входы: термопара/термометр сопротивления, 12 или 11 бит+знак, выходы: напряжение/ток (U), 0 -10 B или (I), 4-20 мА, 12 бит |
Для термопар K,J,T и 3- х проводного термометра сопротивления Pt 100 |
TWD AMM 6HT |
Модуль аналогового ввода/вывода, 4 входа/2 выхода, входы: (U), 0 -10 B или (I), 4-20 мА, 12 бит, выходы: (U), 0 -10 B или (I), 4-20 мА, 12 бит | |
TM2 AMI 2HT |
Модуль аналогового ввода, 2 входа (U) 0 - 10 В; (I) 4 - 20 мА, (недифференц.), 12 бит | |
TM2 AMI 2LT |
Модуль аналогового ввода, 2 входа термопары, (дифференц.), 12 бит |
Для термопар K, J, T |
TM2 AMI 4LT |
Модуль аналогового ввода, 4 входа (U) 0 - 10 В; (I) 0 - 20 мА; температурный зонд 2-, 3- или 4проводной (-200 - 600) °С, (-50 - 150) °С, (недифференц.), 12 бит |
Термометр сопротивления Pt100/Pt1000, Ni100/Ni1000 |
TM2 AMI 8HT |
Модуль аналогового ввода, 8 входов (U) 0 - 10 В; (I) 0 - 20 мА, (недифференц.), 10 бит | |
TM2 ARI 8HT |
Модуль аналогового ввода, 8 входов, термозонд, (недифференц.), 10 бит |
Зонд NTC, зонд PTC (для верхнего и нижнего уровня) 100 Ом <R< 10 кОм |
TM2 ARI 8LT |
Модуль аналогового ввода, 8 входов, термозонд 2-х или 3-х проводной, (недифференц.), (-200 -600) °С, (-50 - 150) °С , 12 бит |
Термометр сопротивления Pt100/Pt1000 |
TM2 ARI 8LRJ |
Модуль аналогового ввода, 8 входов, термозонд 2-х или 3-х проводной, (недифференц.), (-200 -600) °С, (-50 - 150) °С , 12 бит |
Термометр сопротивления Pt100/Pt1000 |
TM2 АМО 1НТ |
Модуль аналогового вывода, 1 выход, (U) 0 - 10 В; (I) 4 - 20 мА, 12 бит | |
TM2 AVO 2HT |
Модуль аналогового вывода, 2 выхода (U) ± 10 В, 11 бит + знак | |
ТМ2 АММ 3НТ |
Модуль аналогового ввода/вывода, 2 входа, 1 выход, (U) 0 - 10 В (недифференц.); (I) 4 - 20 мА (дифференц.), 12 бит или 11 бит + знак | |
ТМ2 ALM 3LT |
Модуль аналогового ввода/вывода, 2 входа, 1 выход; входы: термопара/термометр сопротивления, выход -(U) 0 - 10 В; (I) 4 - 20 мА, 12 бит или 11 бит + знак |
Для термопар K,J,T и 3- х проводного термометра сопротивления Pt 100 |
ТМ2 АММ 6НТ |
Модуль аналогового ввода/вывода, 4 входа, 2 выхода; (U) 0 - 10 В; (I) 4 - 20 мА, (недифференц.) 12 бит |
Лист № 4 Всего листов 7 Таблица 2 Основные технические характеристики модулей ввода/вывода контроллеров TWIDO
Наименование характеристики |
Значение характеристики |
Примечание |
Диапазоны входных сигналов:
|
0-10 4 -20; 0-20 |
Разрешающая способность 10, 11 или 12 бит. 2,5 мВ по напряжению, 4,8 мкА по току. |
- температуры (термометр сопротивления), °С |
Pt100/Pt1000, от -200 до 600 Ni100/Ni1000: - 50. - 150 Pt, 3-x проводной: от -100 до 500 |
0,15°К по температуре от термометра сопротивления, |
- температуры (термопара), °С |
Тип J: от -200 до 760 Тип K: от -270 до 1370 Тип T: от -270 до 400 |
J (разреш . способ. 0,30 оС) К (разреш . способ. 0,32о5 оС) T (разреш . способ. 0,1 оС) |
Пределы допускаемой основной приведенной погрешности преобразования входных сигналов напряжения и тока, % |
±0,2; ±0,5 | |
Пределы допускаемой приведенной погрешности преобразования входных сигналов напряжения и тока, % |
±1,0; ±0,5 |
Во всем рабочем диапазоне температуры. Температурный коэффициент ±0,01 %/ оС; ±0,004 %/ оС; ±0,005 %/ оС; ±0,006 %/ оС; ±0,009 %/ оС |
Диапазоны выходных сигналов:
|
0 -10; ±10 4 - 20 |
Дискретность установки напряжения и тока 11 или 12. |
Пределы допускаемой основной приведенной погрешности установки выходных сигналов: напряжения и тока, % |
±0,2; ±0,1; ±1; ±0,9; ±0,5 | |
Пределы допускаемой приведенной погрешности установки выходных сигналов: напряжения и тока, % |
±1,0; ±1,5 |
Во всем рабочем диапазоне температуры. Температурный коэффициент ±0,015 %/ оС; ±0,02 %/ оС; ±0,01 %/ оС |
Нелинейность характеристики преобразования (формирования) сигналов напряжения и тока, %, не более |
±0,2; ±0,002; ±0,4; ±0,02; ±0,5 |
Приведенное значение. |
Наименование характеристики |
Значение характеристики |
Примечание |
Входное сопротивление каналов преобразования: - напряжения; |
более 1МОм; 10 кОм |
В зависимости от исполнения |
- тока; |
10; 250; 470 Ом; не менее 1 Ом; не более 250 Ом | |
- для термопар: |
не менее 1 МОм; не более 250 Ом | |
- для термометров сопротивления |
не более 5 Ом; не менее 10 кОм; не менее 1МОм | |
Диапазоны измерений темпера-о туры, С |
от -100 до 500 Тип J: от -200 до 760 Тип K: от -270 до 1370 Тип T: от -270 до 400 Тип J: от 0 до 1200 Тип K: от 0 до 1300 Тип T: от 0 до 400 |
с термометром сопротивления (RTD) Pt -100, c термопарами: J (разреш . способ. 0,30 оС) К (разреш . способ. 0,325 оС) T (разреш . способ. 0,1 оС) |
- 200 - 600 - 50 - 200 -50 - 150 |
Термозонд 2-х или 3-х проводной Pt -100 Pt -1000 Ni100/1000 | |
Предел допускаемой основной абсолютной погрешности модулей измерения температуры с RTD, оС |
±1,0; ±0,5; ±4 |
Разрешающая способность 0,1°С |
Предел допускаемой основной абсолютной погрешности модулей измерения температуры о с термопарами, С |
±4,0; ±5,0 | |
Время обновления данных на канал, мс. |
10;16; 160; 1280; 60 + время цикла контроллера |
для модулей преобразования напряжения и тока |
200; 160; 320;1280; 500; 60; 80 + время цикла контроллера |
для модулей измерения температур | |
Потребляемая мощность, ВА, не более |
0,25; 0,3; 0,96; 1,44; 1,2; 1,92; 1,0 |
Внутренний источник Внешний источник |
Электрическая прочность изоляции, В |
500;800;2500;1500 |
между входами (выходами) и сетью питания. |
Наименование характеристики |
Значение характеристики |
Примечание |
Средний интервал времени наработки на отказ (тыс.ч) |
500 | |
Габаритные размеры: мм. Длина Ширина Высота |
90,0 70,0 23,5; 39,1 | |
Масса, кг, не более |
0,085 |
Условия эксплуатации контроллеров:
- температура окружающего воздуха, ° С от 0 до 55;
- относительная влажность, % от 30 до 95;
- атмосферное давление, кПа от 84 до 106;
