Номер по Госреестру СИ: 50467-12
50467-12 Приборы многофункциональные цифровые измерительные
(PowerLogic серии DM6000)
Назначение средства измерений:
Приборы многофункциональные цифровые измерительные PowerLogic серии DM6000 (далее - приборы PowerLogic серии DM6000) предназначены для измерений напряжения, силы тока и частоты в однофазных и трехфазных цепях переменного тока
Внешний вид.
Приборы многофункциональные цифровые измерительные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 30.05.2027
Номер записи - 139926
ID в реестре СИ - 362326
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PowerLogic серии DM6000 (DM6200), PowerLogic серии DM6000, PowerLogic, DM6200, "PowerLogic серии DM6000",
Производитель
Изготовитель - Фирма "Schneider Electric Industries SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В разработке
Статистика
Кол-во поверок - 12
Выдано извещений - 2
Кол-во периодических поверок - 12
Кол-во средств измерений - 5
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 712 дн.
Приказы РСТ, где упоминается данный тип СИ
№462 от 2018.03.13 О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 50467 "Измерители произведения дозы на площадь KermaX plus C"
№227 от 2022.02.01 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (14)
Наличие аналогов СИ: Приборы многофункциональные цифровые измерительные (PowerLogic серии DM6000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
50467-12 Приборы многофункциональные цифровые измерительные (PowerLogic серии DM6000) Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
63217-16 Приборы цифровые электроизмерительные многофункциональные (ЩМ) ОАО "Электроприбор" (РОССИЯ г.Чебоксары) |
|
50467-12 Приборы многофункциональные цифровые измерительные (PowerLogic серии DM6000) Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
79473-20 Преобразователи измерительные многофункциональные ("ПАРМА Т400") Общество с ограниченной ответственностью "ПАРМА" (ООО "ПАРМА") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью "ПАРМА" (ООО "ПАРМА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18649-07 01.08.2012 |
Контроллеры программируемые логические, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
18649-09 04.12.2019 |
Контроллеры программируемые логические, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
5 лет |
|
25231-09 12.11.2019 |
Контроллеры программируемые (модули измерительные, аналоговые), TWIDO Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
27062-04 01.06.2009 |
Трансформаторы тока низковольтные измерительные, TI серии Multi9 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
|
30055-05 01.10.2010 |
Амперметры щитовые со сменными шкалами, AMP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
30056-05 01.10.2010 |
Вольтметры щитовые, VLT Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
30248-05 01.11.2010 |
Измерители мощности многофункциональные, PM Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
32965-06 01.11.2011 |
Устройства измерения, защиты и управления, SEPAM 1000+ серий 20, 40, 80 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
33131-06 01.12.2011 |
Модули аналоговые системы распределенного ввода-вывода, Advantys STB Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
38403-08 01.09.2013 |
Контроллеры программируемые логические, Modicon M340 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
5 лет |
|
48529-11 15.12.2016 |
Трансформаторы тока измерительные, TI Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
49076-12 03.02.2027 |
Модули аналоговые, TM5 SAI2L, TM5 SAI2H, TM5 SAI4L, TM5 SAI4H, TM5 SAI2PH, TM5 SAI2TH, TM5 SAI4PH, TM5 SAI6TH, TM5 SAO2L, TM5 SAO2H, TM5 SAO4L, TM5 SAO4H Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
49662-12 20.04.2017 |
Модули аналоговые, BMXAMI0800, BMXAMI0810, BMXAMI0410, BMXAMI0410H, BMXART0414, BMXART0414H, BMXART0814, BMXART0814H, BMXAMO0210, BMXAMO0210H, BMXAMO0410, BMXAMO0802, BMXAMM0600, BMXAMM0600H, BMXEHC0200, BMXEHC0200H, BMXEHC0800, BMXEHC0800H Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
49736-12 10.04.2027 |
Амперметры щитовые аналоговые со сменными шкалами, AMP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49737-12 10.03.2027 |
Амперметры щитовые цифровые, AMP DIGITAL Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49738-12 10.03.2027 |
Вольтметры щитовые цифровые, VLT DIGITAL Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49739-12 10.04.2027 |
Вольтметры щитовые аналоговые, VLT Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
50245-12 25.06.2017 |
Измерители мощности многофункциональные, PM Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
50246-12 25.06.2017 |
Измерители мощности многофункциональные, PM9 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
50467-12 30.05.2027 |
Приборы многофункциональные цифровые измерительные, PowerLogic серии DM6000 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
51259-12 17.07.2027 |
Модули аналоговые, STBACI0320K, STBACI1225K, STBACI1230K, STBACI1400K, STBACI8320K, STBACO0120K, STBACO0220K, STBACO1210K, STBACO1225K, STBART0200, STBART0200K, STBAVI0300K, STBAVI1255K, STBAVI1270K, STBAVI1275K, STBAVI1400K, STBAVO0200K, STBAVO1250K, STBAVO1255K, STBAVO1265K, STBEHC3020KC Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
54943-13 23.09.2018 |
Контроллеры логические с модулями расширения, Modicon M168 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
55593-13 20.11.2018 |
Термометры телеметрические, Accutech мод. RT10, TC10 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
57590-14 |
Счетчики электрической энергии многофункциональные, ION 8300, ION 8600 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
10 лет |
|
58364-14 29.08.2019 |
Датчики давления телеметрические, Accutech мод. GP10, AP10, DP20, SL10, GL10 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
64980-16 07.09.2021 |
Контроллеры , SCADAPack 530E и 535E Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
|
66634-17 13.02.2027 |
Системы контроля сопротивления изоляции, Vigilohm IM10, IM20, IM10H, IM20H, IM400, XML308, XML316, XL308, XL316, XM300C Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
68971-17 23.10.2027 |
Контроллеры многофункциональные, VarPlus Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
69005-17 24.10.2027 |
Контроллеры модульные, MiCOM C264 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
70317-18 |
Контроллеры коэффициента мощности, VarPlus Logic Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
70850-18 16.04.2024 |
Модули аналоговые для программируемых логических контроллеров, Modicon M171/M172 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
71202-18 21.05.2024 |
Модули аналоговые для программируемых логических контроллеров, Modicon M221/M241/M251 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
71922-18 25.07.2024 |
Датчики температуры термисторного типа, STO, STP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
75789-19 19.08.2024 |
Контроллеры модульные, Easergy T300 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
78534-20 29.06.2025 |
Трансформаторы тока, ARM3 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
78770-20 23.07.2025 |
Модули контроллеров программируемых логических, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Кто поверяет Преобразователи измерительные многофункциональные ("ПАРМА Т400")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| АО "ТРАНСНЕФТЬ-ПРИВОЛГА" (RA.RU.311719) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "ЧЕРНОМОРТРАНСНЕФТЬ" (RA.RU.311663) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 2 | 2 | 0 | 2 |
Стоимость поверки Преобразователи измерительные многофункциональные ("ПАРМА Т400")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Краснодарский ЦСМ Краснодарский край |
2639 | 4505 |
|
ФБУ Томский ЦСМ Томская область |
3681 | 4505 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
1603 | 4505 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
10098 | 4505 |
Программное обеспечение
Программное обеспечение, используемое приборах PowerLogic серии DM6000 (далее ПО PowerLogic серии DM6000), является встроенным и предназначено для аналоговоцифрового преобразования мгновенных значений измеряемого сигнала, вычисления его действующего значения с отображением на дисплее, счета и хранения времени наработки и количества отключений питания, а в исполнении DM6200 также для передачи данных через встроенный интерфейс связи.
ПО PowerLogic серии DM6000 является встроенным и его разделение с выделением метрологически значимой части не предусмотрено (все ПО считается метрологически значимым).
В соответствии с разделом 2.6 МИ 3286-2010 уровень защиты ПО PowerLogic серии DM6000 от непреднамеренных и преднамеренных изменений соответствует уровню «С».
Идентификационные данные ПО PowerLogic серии DM6000 представлены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО приборов многофункциональных измерительных цифровых PowerLogic серии DM6000 |
Dm6000.exe |
03.04.01 |
47bc8d64502f7de 664ffbb64e4e309 79 |
Md5 |
Влияние ПО приборов PowerLogic серии DM6000 учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на боковую панель прибора PowerLogic серии DM6000 методом сеткографии.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации «Многофункциональные цифровые измерительные приборы PowerLogic серии DM6000. Руководство по эксплуатации».
Лист № 4 всего листов 4
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам PowerLogic серии DM6000
-
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
2. ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
3. Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется по методике поверки МП-2201-0024-2012 «Приборы многофункциональные цифровые измерительные PowerLogic серии DM6000. Методика поверки», утвержденной
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 28 февраля 2012 года.
Основные средства поверки:
Установка для поверки электроизмерительных приборов УППУ МЭ 3.1.
Изготовитель
Фирма «Schneider Electric Industries SAS», Франция,35, Rue Joseph Monier, 92500 Rueil Malmaison, France Тел. +33 (0) 141 29 70 00
Факс. +33 (0) 141 29 71 00 http://www. schneider-electric.com Завод-изготовитель: Schneider Electric Conzerv India PVT Ltd., 44-P Electronic City East Phase, Hosur Road, Bangalore 560 100, Karnataka, INDIA
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», Регистрационный номер 30001-10Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-01-14 e-mail: info@vniim.ru
Принцип действия приборов PowerLogic серии DM6000 основан на аналоговоцифровом преобразовании мгновенных значений измеряемого сигнала и вычислении его действующего значения с последующим отображением его на дисплее. Дисплей имеет три четырехразрядные строки для отображения до трех измеряемых параметров одновременно. Корпус прибора квадратный с расположением органов управления в нижней части передней панели. Выпускаются 2 варианта исполнения приборов PowerLogic серии DM6000 - DM6000 и DM6200. Отличием является наличие у прибора DM6200 интерфейса RS 485. Приборы PowerLogic серии DM6000 могут работать как при прямом подключении, так и совместно с трансформаторами тока и напряжения фирмы Schneider Electric Industries SAS, а также других производителей.
Приборы PowerLogic серии DM6000 предназначены для работы при температуре окружающего воздуха от минус 10 до плюс 60 °С при относительной влажности воздуха до 95 % (без конденсации влаги).
Поскольку корпус приборов PowerLogic серии DM6000 имеет неразборную конструкцию, пломбирование не осуществляется.

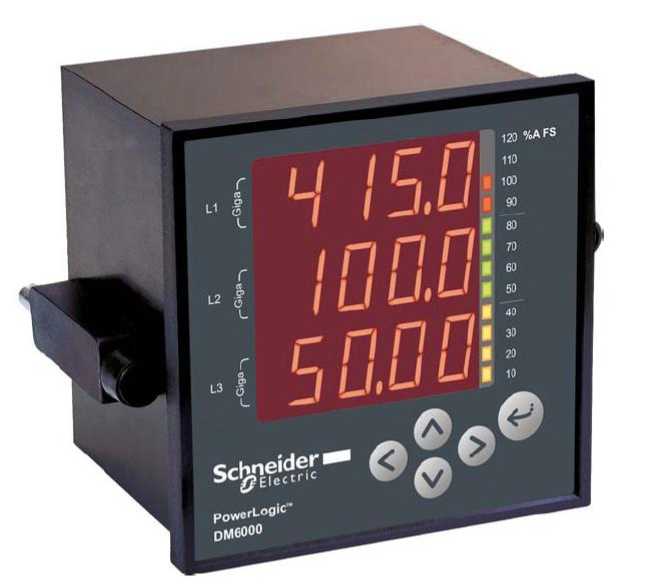

Внешний вид приборов PowerLogic серии DM6000 представлен на рис. 1:
Рис. 1
Внешний вид приборов PowerLogic серии DM6000
Лист № 2 всего листов 4
-
1 Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений линейного напряжения, В |
80 - 480 |
|
Пределы допускаемой относительной погрешности измерений линейного напряжения, % |
± 1,0 |
|
Диапазон измерений фазного напряжения, В |
47 - 277 |
|
Пределы допускаемой относительной погрешности измерений фазного напряжения, % |
± 1,0 |
|
Диапазон измерений силы переменного тока, А |
0,05 - 6 |
|
Пределы допускаемой относительной погрешности измерений силы переменного тока, % |
± 1,0 |
|
Диапазон измерений частоты, Гц |
45 - 65 |
|
Пределы допускаемой относительной погрешности измерений частоты, % |
± 0,1 |
|
Мощность, потребляемая по цепи питания, В •А, не более |
3 |
|
Размеры: | |
|
- Габаритные размеры (высота х ширина х глубина), мм, | |
|
не более |
96 х 111 х 90; |
|
- окантовка (высота х ширина), мм, не более |
96 х 96; |
|
- глубина за передней панелью, мм, не более |
80; |
|
Масса, кг, более |
0,4 |
-
2 Условия эксплуатации приборов PowerLogic серии DM6000: Нормальные условия эксплуатации приборов:
20 ± 5;
30 - 80;
98 - 106 (735 - 795);
минус 10 - 60;
95;
84 - 106,7 (630 - 800); 50000.
-
- температура окружающего воздуха, °С
-
- относительная влажность воздуха, %
-
- атмосферное давление, кПа (мм рт. ст.)
Рабочие условия эксплуатации приборов:
-
- температура окружающего воздуха, °С
-
- относительная влажность воздуха при температуре окружающего воздуха 40оС, %, не более
-
- атмосферное давление, кПа (мм рт. ст.)
-
3 Средняя наработка на отказ, ч
