Номер по Госреестру СИ: 54943-13
54943-13 Контроллеры логические с модулями расширения
(Modicon M168)
Назначение средства измерений:
Контроллеры логические Modicon M168 с модулями расширения (далее контроллеры) предназначены для измерений постоянного напряжения, силы тока и сопротивления.

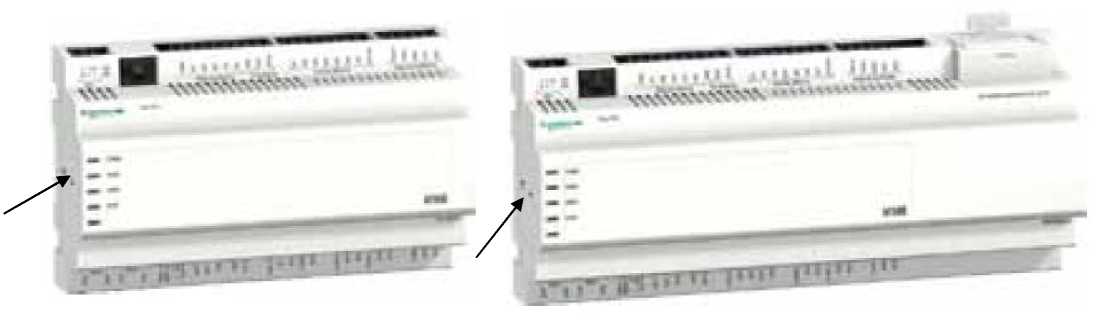

Внешний вид.
Контроллеры логические с модулями расширения
Рисунок № 1

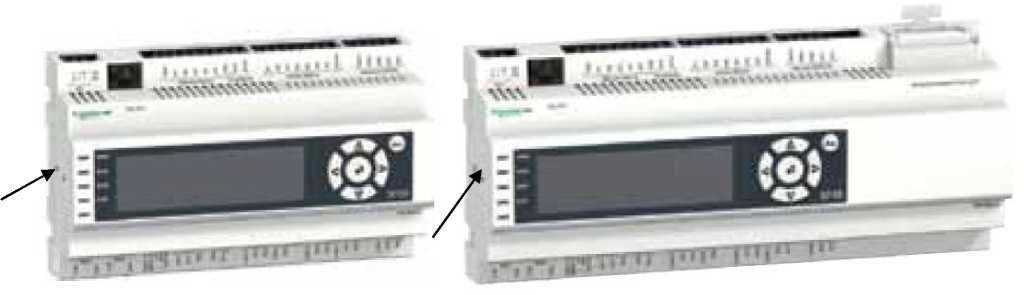

Внешний вид.
Контроллеры логические с модулями расширения
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 23.09.2018
Номер записи - 145056
ID в реестре СИ - 367456
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных,
Производитель
Изготовитель - Фирма "Schneider Electric Industries SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Контроллеры логические с модулями расширения (Modicon M168)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
54943-13 Контроллеры логические с модулями расширения (Modicon M168) Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
67169-17 Контроллеры программируемые (КАПП-82-168) Общество с ограниченной ответственностью "АСУ ПРО" (ООО "АСУ ПРО") (РОССИЯ г. Оренбург) |
Все средства измерений Общество с ограниченной ответственностью "АСУ ПРО" (ООО "АСУ ПРО")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18649-07 01.08.2012 |
Контроллеры программируемые логические, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
18649-09 04.12.2019 |
Контроллеры программируемые логические, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
5 лет |
|
25231-09 12.11.2019 |
Контроллеры программируемые (модули измерительные, аналоговые), TWIDO Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
27062-04 01.06.2009 |
Трансформаторы тока низковольтные измерительные, TI серии Multi9 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
|
30055-05 01.10.2010 |
Амперметры щитовые со сменными шкалами, AMP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
30056-05 01.10.2010 |
Вольтметры щитовые, VLT Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
30248-05 01.11.2010 |
Измерители мощности многофункциональные, PM Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
32965-06 01.11.2011 |
Устройства измерения, защиты и управления, SEPAM 1000+ серий 20, 40, 80 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
33131-06 01.12.2011 |
Модули аналоговые системы распределенного ввода-вывода, Advantys STB Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
38403-08 01.09.2013 |
Контроллеры программируемые логические, Modicon M340 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
5 лет |
|
48529-11 15.12.2016 |
Трансформаторы тока измерительные, TI Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
49076-12 03.02.2027 |
Модули аналоговые, TM5 SAI2L, TM5 SAI2H, TM5 SAI4L, TM5 SAI4H, TM5 SAI2PH, TM5 SAI2TH, TM5 SAI4PH, TM5 SAI6TH, TM5 SAO2L, TM5 SAO2H, TM5 SAO4L, TM5 SAO4H Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
49662-12 20.04.2017 |
Модули аналоговые, BMXAMI0800, BMXAMI0810, BMXAMI0410, BMXAMI0410H, BMXART0414, BMXART0414H, BMXART0814, BMXART0814H, BMXAMO0210, BMXAMO0210H, BMXAMO0410, BMXAMO0802, BMXAMM0600, BMXAMM0600H, BMXEHC0200, BMXEHC0200H, BMXEHC0800, BMXEHC0800H Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
49736-12 10.04.2027 |
Амперметры щитовые аналоговые со сменными шкалами, AMP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49737-12 10.03.2027 |
Амперметры щитовые цифровые, AMP DIGITAL Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49738-12 10.03.2027 |
Вольтметры щитовые цифровые, VLT DIGITAL Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49739-12 10.04.2027 |
Вольтметры щитовые аналоговые, VLT Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
50245-12 25.06.2017 |
Измерители мощности многофункциональные, PM Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
50246-12 25.06.2017 |
Измерители мощности многофункциональные, PM9 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
50467-12 30.05.2027 |
Приборы многофункциональные цифровые измерительные, PowerLogic серии DM6000 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
51259-12 17.07.2027 |
Модули аналоговые, STBACI0320K, STBACI1225K, STBACI1230K, STBACI1400K, STBACI8320K, STBACO0120K, STBACO0220K, STBACO1210K, STBACO1225K, STBART0200, STBART0200K, STBAVI0300K, STBAVI1255K, STBAVI1270K, STBAVI1275K, STBAVI1400K, STBAVO0200K, STBAVO1250K, STBAVO1255K, STBAVO1265K, STBEHC3020KC Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
54943-13 23.09.2018 |
Контроллеры логические с модулями расширения, Modicon M168 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
55593-13 20.11.2018 |
Термометры телеметрические, Accutech мод. RT10, TC10 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
57590-14 |
Счетчики электрической энергии многофункциональные, ION 8300, ION 8600 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
10 лет |
|
58364-14 29.08.2019 |
Датчики давления телеметрические, Accutech мод. GP10, AP10, DP20, SL10, GL10 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
64980-16 07.09.2021 |
Контроллеры , SCADAPack 530E и 535E Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
|
66634-17 13.02.2027 |
Системы контроля сопротивления изоляции, Vigilohm IM10, IM20, IM10H, IM20H, IM400, XML308, XML316, XL308, XL316, XM300C Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
68971-17 23.10.2027 |
Контроллеры многофункциональные, VarPlus Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
69005-17 24.10.2027 |
Контроллеры модульные, MiCOM C264 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
70317-18 |
Контроллеры коэффициента мощности, VarPlus Logic Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
70850-18 16.04.2024 |
Модули аналоговые для программируемых логических контроллеров, Modicon M171/M172 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
71202-18 21.05.2024 |
Модули аналоговые для программируемых логических контроллеров, Modicon M221/M241/M251 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
71922-18 25.07.2024 |
Датчики температуры термисторного типа, STO, STP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
75789-19 19.08.2024 |
Контроллеры модульные, Easergy T300 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
78534-20 29.06.2025 |
Трансформаторы тока, ARM3 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
78770-20 23.07.2025 |
Модули контроллеров программируемых логических, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.
Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.
Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.
Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Контроллеры программируемые (КАПП-82-168)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Контроллеры программируемые (КАПП-82-168)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пермский ЦСМ Пермский край |
1139 | 1139 |
Программное обеспечение
Программное обеспечение контроллеров логических Modicon M168 с модулями расширения состоит из встроенного программного обеспечения (ВПО) и прикладных программ. К метрологически значимой части ПО относится программа прошивки прибора (Внутренне ПО М168), устанавливаемая в процессе производства изделия. Доступ к ней не возможен без нарушения пломб и вскрытия прибора.
ВПО является встроенным и выполняет функции управления режимами работы модулей. Результаты измерений и расчетов могут индицироваться непосредственно на дисплее модулей или на дисплее компьютера. Модули TM168D23AHU101; TM168D23AHU101C; TM168D23CHL101; TM168D23CHL101C; TM168B23; TM168B23S; TM168B23C; TM168B23CS; TM168D23; TM168D23S; TM168D23C; TM168D23CS; TM168D23E17 (модуль расширения) оснащены аналоговыми и релейными выходами для подключения внешних устройств.
Программирование сервисных и интерфейсных функций осуществляется с помощью программного обеспечения SoHVAC через встроенный разъем RJ45.
Прикладные программы не содержат метрологически значимых частей.
Идентификационные данные программного обеспечения контроллеров логических Modicon M168 с модулями расширения представлены в таблице 1.
Таблица 1
|
Наименован ие программно го обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Внутреннее ПО M168 |
- |
не ниже v 2.0 |
e75d22еf243f18d82 5897ed75а7889f34* |
MD5 |
|
Примечание. изготовителя * для версии 2 |
ПО записывается в памяти контроллера в процессе изготовления на фирме -и зависит от модификации модуля. 1.0 | |||
Уровень защиты программного обеспечения контроллеров логических Modicon M168 с модулями расширения от непреднамеренных и преднамеренных изменений соответствует уровню по МИ 3286-2010 - «С».
Влияние программного обеспечения учтено при нормировании метрологических характеристик контроллеров.
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на шильдик модуля и на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам логическим Modicon M168 с модулями расширенияГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические требования»
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 30 А».
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
IEC 61131-2 (МЭК 61131-2-92) Программируемые контроллеры. Общие технические требования и методы испытаний;
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 2203-0263-2013 «Контроллеры логические Modicon M168 с модулями расширения. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июле 2013 г.
Основные средства поверки:
Калибратор многофункциональный TRX-IIR, измерение: силы постоянного тока- (0-52) мА, напряжения постоянного тока- (0-100) мВ, (100-600) мВ, (0-6) В, (6-60) В.
Изготовитель
Фирма «Schneider Electric Industries SAS», Франция
Адрес: 89, Boulevard Franklin Rooseveld,
92500 Rueil-Malmaison, France tel: +33(0) 141 29 70 00 fax: +33 (0) 141 29 71 00
e-mail: www.schneider-electric.com
Заявитель
ЗАО «Шнейдер Электрик»
Адрес: 127018, Россия, г. Москва, ул. Двинцев, 12, корп. 1
тел: (495) 777 99 90; факс: (495) 777 99 92
e-mail: ru.csc@ru.schneider-electric.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный № 30001-10,
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел./факс 251-76-01/113-01-14, e-mail: info@vniim.ru
Принцип действия контроллеров основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды и выдачу полученных кодов для дальнейшей работы с различными стандартными датчиками.
Контроллеры логические Modicon M168 состоят из ряда функционально законченных модулей, построенных на единой элементной базе и имеющих общий принцип действия.
Модули выпускаются в следующих модификациях TM168D23AHU101; TM168D23AHU101C; TM168D23CHL101; TM168D23CHL101C; TM168B23; TM168B23S; TM168B23C; TM168B23CS; TM168D23; TM168D23S; TM168D23C; TM168D23CS; TM168D23E17 (модуль расширения), отличающиеся запрограммированным на заводе-изготовителе алгоритмом управления.
Модули ввода и вывода модификаций комплекса представляют собой аналого-цифровые и цифро-аналоговые преобразователи электрических величин. В сочетании со стандартными датчиками неэлектрических величин комплекс обеспечивает прием информации в виде температуры, давления и т.д.
Контроллеры логические серии Modicon M168 применяются в качестве интеллектуальных модулей ввода-вывода при создании информационно-измерительных и управляющих систем различной конфигурации, используемых для управления технологическими процессами.
Питание контроллеров осуществляется от источника переменного тока 24 В ± 15 % и от 20 до 40 В постоянного тока, частота (50 - 60) Гц ± 3 Гц.
В сочетании с первичными преобразователями температуры, такими как: датчики температуры Pt и керамическими датчиками термосопротивления NTC (по IEC 60539), PTC (по IEC 60738) они обеспечивают преобразование в коды значения температуры соответствующих термопар.
Модули аналоговые предназначены для совместной работы по внешней шине с базовыми блоками контроллеров логических Modicon M168.
Внешний вид модулей представлен на рисунке 1.
рис.1
Пломбирование модулей осуществляется в виде наклейки на стенку корпуса в местах, указанных стрелками.
Модуль, паспорт, методика поверки, упаковочная коробка.
Основные технические и метрологические характеристики модулей TM168D23AHU101; TM168D23AHU101C; TM168D23CHL101; TM168D23CHL101C; TM168B23; TM168B23S; TM168B23C; TM168B23CS; TM168D23; TM168D23S; TM168D23C; TM168D23CS; TM168D23E17 приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Число измерительных каналов - входов |
до 7 дискретных до 5 аналоговых + с модулем расширения: до 7 дискретных до 3 аналоговых |
|
- выходов |
до 8 дискретных до 2 аналоговых + с модулем расширения: до 6 дискретных до 2 аналоговых 1 специальный (ШИМ) |
|
Характеристики входов | |
|
Диапазон измерений напряжения постоянного тока |
(0 - 5) В (0 - 10)В |
|
Диапазон измерений силы постоянного тока |
(0 - 20) мА (4 - 20) мА |
|
Входное сопротивление |
> 10кОм (для измерения напряжения) < 200 Ом (для измерения силы тока) |
|
Диапазон измерений температуры |
от (минус 50 до 120) °С (с датчиком NTC) от (минус 100 до 200) °С (с датчиком РТ1000) от (минус 50 до 150) °С (с датчиком РТС) |
|
Разрядность, бит (квант) |
16 (0-65536) |
|
Пределы допускаемой приведенной погрешности измерений силы тока и напряжения |
± 0,5 % (от полной шкалы) |
|
Пределы допускаемой абсолютной погрешности измерений температуры с датчиком NTC, °С |
±0,7 °С (в диапазоне от 40 до 100 °С) ±1 °С (в диапазоне от минус 50 до минус 40 °С) ±1 °С (в диапазоне от 100 до 120 °С) |
|
Пределы допускаемой приведенной погрешности измерений температуры с датчиком РТС, °С |
±0,5 % (в диапазоне от 40 до 100 °С) |
|
Пределы допускаемой приведенной (абсолютной) погрешности измерений температуры с датчиком РТ1000, °С |
±0,5 % (в диапазоне от 40 до 100 °С) (±1 °С (в диапазоне от минус 50 до минус 40 °С) ±1 °С (в диапазоне от 100 до 150 °С) |
|
Время преобразования |
100 мс |
|
Характеристики выходов | |
|
Диапазон задания напряжения постоянного тока |
(0 - 10)В |
|
Диапазон задания силы постоянного тока |
(0 - 20) мА (4 - 20) мА |
|
Пределы допускаемой приведенной погрешности задания напряжения постоянного тока |
погрешность от полной шкалы (при импедансе нагрузки от1 до 5 кОм) (-5 до +2) % (при импедансе нагрузки >5 кОм) ±2% |
|
Пределы допускаемой приведенной погрешности задания силы постоянного тока |
±3 % от полной шкалы |
|
Минимальный импеданс нагрузки по напряжению |
1 кОм |
|
Импеданс нагрузки по току |
40 - 300 Ом |
|
Время преобразования |
1 с |
|
Г абаритные размеры, мм, не более |
251 x 110 x 61 |
|
Масса, кг, не более |
0,790 |
Условия применения:
диапазон температур окружающего воздуха, оС от минус 20 до 65
относительная влажность воздуха, не более, % от 5 до 95 (без образования
конденсации)
