Номер по Госреестру СИ: 69005-17
69005-17 Контроллеры модульные
(MiCOM C264)
Назначение средства измерений:
Контроллеры модульные MiCOM C264 (далее - контроллеры) предназначены для измерений электроэнергетических величин при контроле, регулировании и управлении на объектах энергетики.
Внешний вид.
Контроллеры модульные
Рисунок № 1
Внешний вид.
Контроллеры модульные
Рисунок № 2
Внешний вид.
Контроллеры модульные
Рисунок № 3
Программное обеспечение
Программное обеспечение контроллеров является встроенным и выполняет функции управления режимами работы приборов. Результаты измерений и расчетов могут индицироваться непосредственно на дисплее контроллеров или на дисплее компьютера.
К метрологически значимой части программного обеспечения относится программа прошивки прибора (ВПО), которая защищена специальным паролем.
Идентификационные данные ВПО контроллеров модульных MiCOM C264 представлены в таблице 1.
Уровень защиты ПО контроллеров от непреднамеренных и преднамеренных изменений соответствует «среднему» в соответствии Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических и технических характеристик приборов.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MiCOM Computer |
Номер версии (идентификационный номер) ПО |
VX.YZ* |
Цифровой идентификатор ПО |
- |
Примечание - * - X.YZ>4.4 |
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на лицевую панель корпуса контроллера в виде наклейки и на титульном листе паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам модульным MiCOM C264
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические требования
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 _ 30 А
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10’1 до V106 Гц
ГОСТ Р 8.648-2015 ГСИ Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 140-2 до 2^109 Гц
ГОСТ 8.551-2013 ГСИ Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
Техническая документация фирмы «Schneider Electric Industries SAS», Франция.
Поверка
Поверкаосуществляется по документу МП 2203-0309-2017 «Контроллеры модульные MiCOM C264. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28 июля 2017 г.
Основные средства поверки:
-
- установка поверочная универсальная «УППУ-МЭ» (регистрационный номер в Федеральном информационном фонде № 57346-14);
-
- калибратор многофункциональный TRX-IIR, (регистрационный номер в Федеральном информационном фонде № 18087-04).
Допускается применение аналогичных средства поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма поверителя.
Изготовитель
Фирма «Schneider Electric Industries SAS», Франция
Адрес: 89, Boulevard Franklin Roosevelt, 92500 Rueil-Malmaison, France
Тел./факс: + 33 (0) 1 41 29 70 00/ +33 (0) 1 41 29 71 00
Web-сайт: www.schneider-electric.ru
Е-mail: ru.cсc@ru.schneider-electric.com
Заявитель
Акционерное общество «Шнейдер Электрик» (АО «Шнейдер Электрик») ИНН: 7712092928Адрес: 127018, Россия, г. Москва, ул. Двинцев, 12, корп. 1 Тел.: +7 (495) 777-99-90
Факс: +7 (495) 777-99-92
Web-сайт: www.schneider-electric.ru
Е-mail: ru.ccc@ru.schneider-electric.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»(ФГУП «ВНИИМ им. Д. И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Тел.: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия контроллеров основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды и выдачу полученных кодов с последующим вычислением значений измеряемых величин из полученного массива выборок.
Контроллеры выполнены в виде встраиваемых в стойку блоков. На задней панели контроллеров размещены выводы плат. Контроллеры модульные MiCOM C264 выпускаются в компактных корпусах 40 ТЕ (С264С) и 60 ТЕ и 80 ТЕ (С264), отличающихся габаритными размерами и количеством измерительных входов. Каждая модификация имеет два исполнения: с платой входов трансформаторов тока (ТТ) и трансформаторов напряжения (ТН).
Метрологические характеристики контроллеров обеспечиваются платами аналоговых входов (AIU201, AIU211, TMU210, TMU220).
В составе одного контроллера могут использоваться несколько дополнительных плат аналоговых входов. Контроллеры выпускаются в четырех вариантах исполнения для различных номинальных напряжений питания и количества установленных плат: А01, А02, А03, А04.
Общий вид контроллеров представлен на рисунке 1.
Пломбирование контроллеров от несанкционированного доступа не предусмотрено.

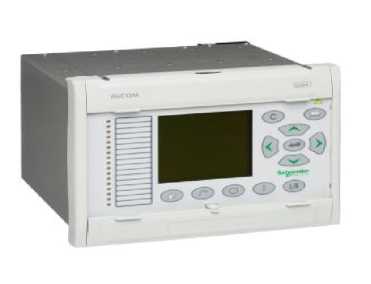

контроллер С264С в корпусе 40 ТЕ

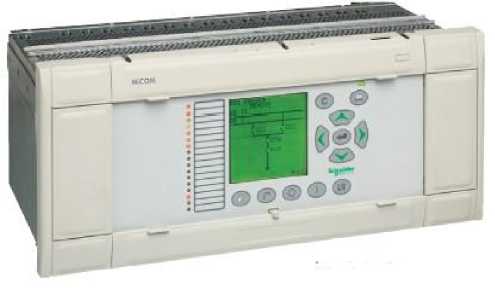

контроллер С264 в корпусе 80 ТЕ

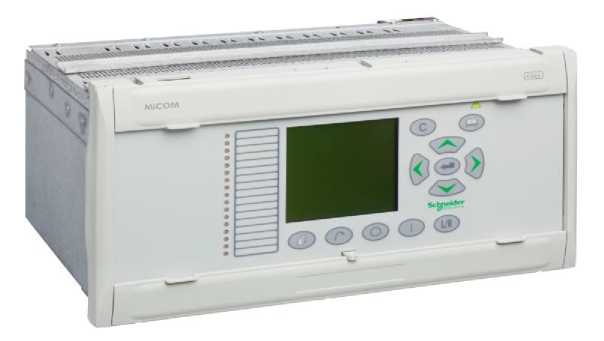

контроллер С264 в корпусе 60 ТЕ
Рисунок 1 - Общий вид контроллеров модульных MiCOM C264.
Комплектность контроллеров модульных MiCOM C264 приведена в таблице 4.
Таблица 4 - Комплектность контроллеров модульных MiCOM C264
Наименование |
Обозначение |
Количество |
Контроллеры модульные MiCOM C264 |
- |
1 шт. |
Паспорт |
- |
1 экз. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 2203-0309-2017 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Аналоговые входы (дополнительные платы AIU201, AIU210, AIU211) | |
Количество измерительных каналов одной дополнительной платы, шт.:
|
~t 00 |
Диапазоны измерений напряжения постоянного тока для платы AIU201, В |
от -1,25 до +1,25 от -2,5 до +2,5 от -5 до +5 от -10 до +10 |
Продолжение таблицы 2
Наименование характеристики |
Значение | |
Диапазоны измерений силы постоянного тока, мА |
от -1 до +1 от -5 до +5 от -10 до +10 от -20 до +20 от +4 до +20 | |
Пределы допускаемой основной приведенной к диапазону измерений погрешности при измерении напряжения и силы постоянного тока, % |
±0,1 | |
Пределы дополнительной приведенной погрешности измерений напряжения и силы постоянного тока при изменении температуры окружающей среды, %/°К |
±340"5 | |
Входы ТТ/ТН (дополнительные платы ТМЦ210, ТМ |
U220) | |
Потребляемая мощность каждой цепью тока, В •А, не более: при номинальном токе 1 А при номинальном токе 5 А |
ТМи210 |
ТМШ20 |
К) о" о" |
0,02 0,02 | |
Потребляемая мощность каждой цепью напряжения, В •А, не более |
0,1 |
0,01 |
Потребляемая мощность от внутреннего источника питания по шине 5В, мВт |
300 |
600 |
Количество трансформаторов тока (ТТ), шт. |
4 |
4 |
Количество трансформатор напряжения (ТН), шт. |
4 |
5 |
Диапазон измерений напряжения переменного тока, В |
от 7 до 577 | |
Пределы допускаемой основной погрешности измерений напряжения переменного тока, %
|
±0,5 (5) |
±0,3 (y) ±0,2 (5) ±0,3 (5) |
Диапазоны измерений силы переменного тока, А:
|
от 0,2 до 4 от 0,2 до 20 | |
Пределы допускаемой основной погрешности измерений силы переменного тока, % |
±0,5 (5) |
±0,2 (y) (от 0,2 А до номинального тока); ±0,5 (5) (от номинального до максимального тока) |
Диапазоны измерений частоты, Гц |
от 45 до 66 | |
Пределы допускаемой основной погрешности измерений частоты, Гц |
±0,01 (Д) | |
Пределы дополнительной погрешности измерений напряжения, тока и частоты при изменении температуры окружающей среды, %/°К |
±140"5 (y) | |
Диапазоны измерений угла сдвига фаз, ° |
от 0 до 360 | |
Пределы допускаемой основной погрешности измерений угла сдвига фаз, ° |
±1,0 (Д) | |
Диапазоны измерений коэффициента мощности |
от -1 до +1 |
Продолжение таблицы 2
Наименование характеристики |
Значение | |
Пределы допускаемой приведенной к диапазону измерений погрешности при измерении активной, реактивной и полной мощности отдельно по фазам и суммарно по трем фазам, % |
±1,0 (y) |
±0,5 (y) |
Примечание: у - приведенная погрешность; 6 - относительная погрешность; Д - абсолютная погрешность измерений. |
Таблица 3 - Основные технические характеристики
Наименование параметра |
Значение |
Степень защиты корпуса |
IP20 |
Степень защиты передней панели |
IP52 |
Напряжение электропитания, В: А01 |
24 (постоянный ток) |
А02 |
48-60 (постоянный ток) |
А03 |
110-125 (постоянный ток) |
А04 |
220 (постоянный ток); 230 (переменный ток) |
Габаритные размеры (Ш*В*Г), мм не более: корпус 40ТЕ |
206 |
177 | |
220 | |
корпус 60 ТЕ |
310 |
170 | |
220 | |
корпус 80 ТЕ |
414 |
177 | |
220 | |
Потребляемая мощность, Вт, не более: - корпус 40ТЕ |
22 |
- корпус 60 ТЕ |
31 |
- корпус 80 ТЕ |
40 |
Масса, кг, не более: - корпус 40ТЕ |
4 |
- корпус 60 ТЕ |
6 |
- корпус 80 ТЕ |
8 |
Условия эксплуатации:
|
от -25 до +55 |
более |
93 |
Средний срок службы, лет, не менее |
20 |
Средняя наработка на отказ, ч, не менее |
200000 |
