Номер по Госреестру СИ: 75789-19
75789-19 Контроллеры модульные
(Easergy T300)
Назначение средства измерений:
Контроллеры модульные Easergy T300 (далее - контроллеры) предназначены для измерений среднеквадратического значения фазного/линейного напряжения и среднеквадратического значения силы переменного тока, частоты переменного тока, активной/реактивной/полной электрической энергии, активной/реактивной/полной
электрической мощности, коэффициента мощности, а также температуры от термопреобразователей сопротивления.
Внешний вид.
Контроллеры модульные
Рисунок № 1
Программное обеспечение
Контроллеры имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память микроконтроллера. Встроенные инструменты информационной безопасности исключают возможность несанкционированной настройки и вмешательства, приводящих к искажению результатов измерений. Программное обеспечение контроллеров предназначено для управления и мониторинга распределительных сетей среднего и низкого напряжения.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
Идентиф икационные данные (признаки) |
Значение для модуля | |||
Модуль |
HU250 |
SC150 |
LV150 |
PS50 |
Идентификационное наименование ПО |
hu250-full X.tar.gz |
firmware_SC1 50 X.tar.gz |
firmware LV1 50 X.tar.gz |
PS50 EXPLO IT X.s19 |
Идентиф икационные данные (признаки) |
Значение для модуля | |||
Модуль |
HU250 |
SC150 |
LV150 |
PS50 |
Номер версии (идентификационный номер) ПО, не ниже* |
1.4.1-8929 |
1.3.0-24461 |
1.2.0-24461 |
1.0.6 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- | |||
* Номер версии программного обеспечения может обновляться. В наименовании ПО вместо X используется номер версии ПО. |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на верхнюю панель модулей контроллера и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам модульным Easergy T300ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические требования
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-060-19 «Контроллеры модульные Easergy T300. Методика поверки», утверждённому ООО «ИЦРМ» 06.02.2019 г.
Основные средства поверки:
-
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);
-
- установка поверочная универсальная УППУ-МЭ 3.1К (регистрационный номер в Федеральном информационном фонде 39138-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и на верхнюю панель модулей контроллера.
Изготовитель
«Schneider Electric Industries SAS», Франция
Адрес: 35, Rue Joseph Monier, 92500, Rueil Malmaison, France
Web-сайт: http://www.shneider-electric.com
Заявитель
Акционерное общество «Шнейдер Электрик» (АО «Шнейдер Электрик») ИНН 7712092928
Адрес: 127018, г. Москва, ул. Двинцев, д.12, корп.1
Телефон: +7 (495) 777-99-90
Факс: +7 (495) 777-99-92
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия контроллеров основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды и выдачу полученных кодов с последующим вычислением значений измеряемых величин из полученного массива выборок.
При измерении силы и напряжения переменного тока контроллеры возможно применять совместно с измерительными трансформаторами тока и трансформаторами напряжения с любым номиналом первичной цепи до 1250 А для сети среднего напряжения и до 3000 А для сети низкого напряжения - при использовании трансформаторов тока и до 36 кВ - при использовании трансформаторов напряжения соответственно путем подключения вторичных обмоток трансформаторов ко входам контроллеров (или ко входам адаптера из состава контроллера).
Конструктивно контроллеры представляют собой устройства, которые строятся по модульному принципу.
В зависимости от заказа контроллеры комбинируются из следующих взаимодействующих между собой модулей:
-
- модуль HU250 (1 модуль);
-
- модуль SC150 (до 24 модулей);
-
- модуль PS50 (1 модуль);
-
- модуль LV150 (до 3 модулей).
Комбинации модулей могут быть различными, общее количество модулей до 16 при использовании модуля PS50. При использовании другого источника питания, количество модулей возможно до 24.
Модуль HU250 предназначен для:
-
- администрирования баз данных и прав доступа пользователей;
-
- осуществления дистанционной связи с центром управления (с системой SCADA) по защищенным протоколам (IEC 60870-5-101/IEC 60870-5-104, DNP3);
-
- осуществления локальной связи с другими подстанциями;
-
- осуществления связи (Ethernet, 2G, 3G, 4G);
-
- осуществления связи в локальной сети для интеллектуальных электронных устройств (далее - ИЭУ) по протоколам (Modbus, IEC 60870-5-104, DNP3);
-
- осуществления доступа к локальному и дистанционному конфигурированию для всех модулей в составе контроллеров;
-
- выполнения функций шлюза связи для модулей в составе контроллеров;
-
- выполнения функций веб-сервера с локальным и дистанционным доступом;
-
- выполнения интегрированной функции автоматизации с выполнением
программируемого логического управления;
-
- дистанционного/локального выполнения глобальных функций,
активации/деактивации функций программируемого логического контроллера (ПЛК).
Модуль HU250 имеет интерфейсы связи типа RS232, RS422/RS485.
Модуль SC150 предназначен для:
- управления и контроля всеми типами переключателей;
- обнаружения ненаправленных и направленных отказов:
- обнаружения перегрузок по току в фазах и замыканий на землю ;
- обнаружения направленных перегрузок по току в фазах и замыканий на землю ;
- обнаружения обрыва провода в одной фазе;
- измерений силы переменного тока с использованием трансформаторов тока;
- измерений напряжения переменного тока с использованием следующих типов датчиков (адаптеров): VT (трансформатор напряжения), LPVT (трансформатор напряжения малой мощности);
- измерений активной / реактивной/полной электрической энергии и
активной/реактивной/полной электрической мощности;
- индикации коэффициента гармоник, показателей качества электроэнергии в соответствии со стандартом IEC 61000-4-30;
- выполнения специальной интегрированной функции автоматизации: посекционного контроля.
Модуль SC150 выпускается в исполнениях SC150 CT-LPVT и SC150 CT-CAPA, отличающихся типами подключаемых датчиков напряжений. SC150 CT-LPVT позволяет подключить низкомощностные датчики напряжения типа LPVT и стандартные измерительные трансформаторы напряжения. SC150 CT-CAPA предназначен для подключения делителей напряжения.
Модуль LV150 предназначен для:
- измерений и контроля температуры трансформаторов ;
- измерений силы переменного тока с использованием трансформаторов тока;
- измерений напряжения переменного тока с использованием датчика ( адаптера ) LV;
- измерений активной / реактивной/полной электрической энергии и
активной/реактивной/полной электрической мощности;
- индикации коэффициента гармоник, показателей качества электроэнергии в соответствии со стандартом IEC 61000-4-30;
- обнаружения обрыва провода в одной фазе.
Масштабный коэффициент преобразования модулей задается программно.
Модуль PS50 предназначен для питания модулей контроллера, моторных приводов (24 и 48 В), устройств релейной защиты, многофункциональных измерительных преобразователей, дополнительного коммуникационного оборудования и обеспечивает бесперебойную работу с помощью резервного источника питания в случае нарушения энергоснабжения оборудования.
Функциональные возможности контролеров приведены в таблице 1.
Таблица 1 - Функциональные возможности
Функциональные возможности |
Модуль | |
SC150 |
LV150 | |
Измеряемые параметры | ||
Среднеквадратическое значение линейного/фазного напряжения переменного тока и среднеквадратическое значение силы переменного тока |
+ |
+ |
Частота переменного тока |
+ |
+ |
Активная электрическая мощность (фазная и суммарная) |
+ |
+ |
Реактивная электрическая мощность (фазная и суммарная) |
+ |
+ |
Полная электрическая мощность (фазная и суммарная) |
+ |
+ |
Функциональные возможности |
Модуль | |
SC150 |
LV150 | |
Коэффициент мощности |
+ |
+ |
Активная электрическая энергия |
+ |
+ |
Реактивная электрическая энергия |
+ |
+ |
Полная электрическая энергия |
+ |
+ |
Небаланс тока обратной последовательности (период цикла 150/180, 10 минут, 2 часа) |
+ |
+ |
Небаланс напряжения обратной последовательности (период цикла 150/180, 10 минут, 2 часа) |
+ |
+ |
Гармоники напряжения (период цикла 150/180, 10 минут, 2 часа) |
до 15 |
до 15 |
Гармоники тока (период цикла 150/180, 10 минут, 2 часа) |
до 15 |
до 15 |
Температура (мгновенное значение, среднечасовая) |
- |
+ |
Фиксируемые величины | ||
Индикация напряжения |
+ |
+ |
Фиксируемые события | ||
Индикация отсутствия/наличия напряжения |
+ |
+ |
Счетчик неисправностей |
+ |
- |
Индикация изменения небаланса тока/напряжения |
+ |
+ |
Индикация отсутствия/наличия тока |
+ |
- |
Индикация неисправностей: Индикация неисправности на фазах Направление прохождения неисправности (прямое, обратное, без указа- |
+ |
- |
ния направления) |
+ |
- |
Межфазное замыкание |
+ |
- |
Замыкание на землю |
+ |
- |
Индикация типа короткого замыкания (неустойчивое, устранившееся, устойчивое) |
+ |

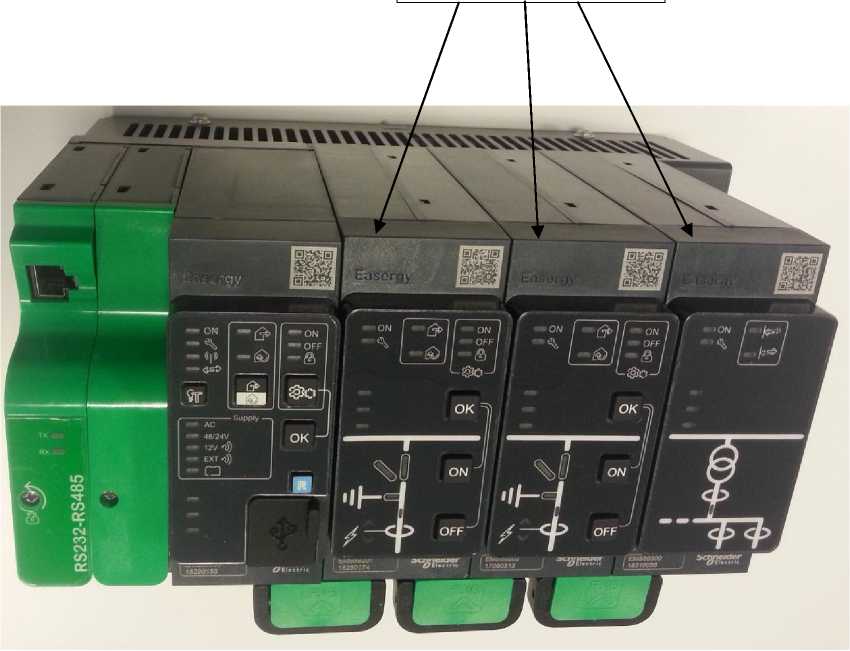

Общий вид модулей в составе контроллеров с указанием мест нанесения знака поверки представлен на рисунке 1.
Места нанесения знака поверки
Рисунок 1 - Общий вид модулей в составе контроллеров с указанием мест нанесения знака поверки
Пломбирование контроллеров не предусмотрено.
Основные метрологические и технические характеристики контроллеров приведены в таблицах 3 - 19.
Таблица 3 - Основные метрологические характеристики модулей SC150 и LV150 из состава контроллеров
Наименование характеристики |
Значение |
Диапазон номинальных значений напряжения переменного тока ином при использовании адаптера LV, В
|
от 110 до 240 от 190 до 400 |
Диапазон номинальных значений напряжения переменного тока ином при использовании адаптера VT, В
|
от 82 до 138 от 141 до 240 |
Диапазон измерений среднеквадратического значения фазно-го/линейного напряжения переменного тока при частоте переменного тока от 45 до 67 Гц, В |
от 0,1^ ином до 2,0 ином |
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения фазного/линейного напряжения переменного тока, %:
|
±5,0 ±0,5 ±5,0 |
Температурный коэффициент при измерении среднеквадратического значения фазного/линейного напряжения переменного тока, %/К, не более:
|
±0,05 |
Номинальное значение силы переменного тока 1ном, А |
1; 5 |
Диапазон измерений среднеквадратического значения силы переменного тока при частоте переменного тока от 45 до 67 Гц для модуля SC150, А
|
от 0,01'Тном до 7,0^1ном от 0,01'Тном до ЗД/ном |
Наименование характеристики |
Значение |
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы переменного тока для входа фазного трансформатора тока для модуля SC150, %:
|
±1,0 ±0,5 ±1,0 |
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы переменного тока для входа трансформатора тока нулевой последовательности для модуля SC150, %:
|
±1,0 ±0,5 ±1,0 |
Температурный коэффициент при измерении среднеквадратического значения силы переменного тока для входа фазного трансформатора тока для модуля SC150, %/К, не более:
|
±0,05 |
Температурный коэффициент при измерении среднеквадратического значения силы переменного тока для входа трансформатора тока нулевой последовательности для модуля SC150, %/К, не более:
|
±0,05 |
Диапазон измерений среднеквадратического значения силы переменного тока при частоте переменного тока от 45 до 67 Гц для модуля LV150, А |
от 0,01'Тном до 7ДТном |
Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы переменного тока для модуля LV150, %:
|
±1,0 ±0,5 ±1,0 |
Температурный коэффициент при измерении среднеквадратического значения силы переменного тока для модуля LV150, %/К, не более:
|
±0,05 |
Диапазон измерений коэффициента мощности |
от 0,5L1) до 0,8C2) |
Пределы допускаемой основной абсолютной погрешности измерений коэффициента мощности по каждой фазе |
±1,0 |
Температурный коэффициент при измерении коэффициента мощности, К-1, не более |
±0,07 |
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
Наименование характеристики |
Значение |
Пределы допускаемой основной относительной погрешности измерений частоты переменного тока, % |
±0,5 |
Температурный коэффициент при измерении частоты переменного тока, %/К, не более |
±0,1 |
Класс точности при измерении активной электрической энергии |
13) |
Стартовый ток (чувствительность) при измерении активной электрической энергии, А |
0,002^/ном |
Класс точности при измерении реактивной электрической энергии |
14) |
Стартовый ток (чувствительность) при измерении реактивной электрической энергии, А |
0,0057ном |
Класс точности при измерении полной электрической энергии |
15) |
Диапазон измерений температуры от термопреобразователей сопротивления Pt100 по ГОСТ 6651-2009 для модуля LV150, °С |
от -55 до +250 |
Пределы допускаемой относительной погрешности измерений температуры от термопреобразователей сопротивления Pt100 по ГОСТ 6651-2009 для модуля LV150, % |
±1,0 |
|
Таблица 4 - Пределы допускаемой основной относительной погрешности при измерении активной электрической энергии прямого и обратного направлений при симметричных нагрузках для класса точности 1
Значение силы переменного тока |
Коэффициент мощности cos j |
Пределы допускаемой основной относительной погрешности измерений, % |
0,02^/ном < I < 0,05^1ном |
1 |
±1,5 |
0,057ном < I < 2,0-!ном |
±1,0 | |
0,05-!ном < I < 0,10-!ВЮм |
0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) |
±1,5 |
0,10-/ном < I < 2,0Лом |
±1,0 | |
Примечание - в диапазоне напряжения переменного тока от 0,8^ ином до 1,2- ином |
Значение силы переменного тока |
Коэффициент мощности cos j |
Пределы допускаемой основной относительной погрешности измерений, % |
0,05^/ном < I < 2,0Тном |
1 |
±2,0 |
0,10-!ном < I < 2,0Тном |
0,5 (при индуктивной нагрузке) | |
Примечание - в диапазоне напряжения переменного тока от 0,8^ ином до 1,2- ином |
Таблица 6 - Температурный коэффициент при измерении активной электрической энергии прямого и обратного направлений для класса точности 1
Значение силы переменного тока |
Коэффициент мощности cos j |
Температурный коэффициент, %/К, не более |
0,05-!ном < I < 2,0-1ном |
1 |
±0,05 |
0,10-!НоМ < I < 2,0Тном |
0,5 (при индуктивной нагрузке) |
±0,07 |
Примечание - в диапазоне напряжения переменного тока от 0,8^ ином до 1,2- ином |
Таблица 7 - Пределы допускаемой основной относительной погрешности при измерении реактивной электрической энергии прямого и обратного направлений при симметричных нагрузках для класса точности 1
Значение силы переменного тока |
Коэффициент мощности sin j (при индуктивной или емкостной нагрузке) |
Пределы допускаемой основной относительной погрешности измерений, % |
0,05-Тном < I < 0,10-Тном |
1 |
±1,0 |
0,10-Тном < I < 2,0Тном |
±1,0 | |
0,107,™ < I < 0,20Лом |
0,5 |
±1,0 |
0,207,™ < I < 2,0Лом |
±1,0 | |
0,207,™ < I < 2,0Лом |
0,25 |
±1,0 |
Примечание - в диапазоне напряжения переменного тока от 0,8^ ином до 1,2- ином |
Таблица 8 - Пределы допускаемой основной относительной погрешности при измерении реактивной электрической энергии прямого и обратного направлений с однофазной нагрузкой при симметрии многофазных напряжений для класса точности 1
Значение силы переменного тока |
Коэффициент мощности sin j (при индуктивной или емкостной нагрузке) |
Пределы допускаемой основной относительной погрешности измерений, % |
0,107ноМ < I < 2,0Лом |
1 |
±1,0 |
0,207,™ < I < 2,0Лом |
0,5 | |
Примечание - в диапазоне напряжения переменного тока от 0,8^ ином до 1,2- ином |
Таблица 9 - Температурный коэффициент при измерении реактивной электрической энергии прямого и обратного направлений для класса точности 1
Значение силы переменного тока |
Коэффициент мощности sin j (при индуктивной или емкостной нагрузке) |
Температурный коэффициент, %/К, не более |
0,107,™ < I < 2,07,™ |
1 |
±0,05 |
0,20-Тном < I < 2,07ном |
0,5 |
±0,075 |
Примечание - в диапазоне напряжения переменного тока от 0,8^ ином до 1,2- ином |
Значение силы переменного тока |
Пределы допускаемой основной относительной погрешности измерений, % |
0,05-Тном < I < 0,10-!ном |
±1,5 |
0,10-/ном < I < 2,0Тном |
±1,0 |
Примечание - в диапазоне напряжения переменного тока от 0,8^ ином до 1,2- ином |
Таблица 11 - Пределы допускаемой основной относительной погрешности при измерении полной электрической энергии прямого и обратного направлений с однофазной нагрузкой при симметрии многофазных напряжений для класса точности 1
Значение силы переменного тока |
Пределы допускаемой основной относительной погрешности измерений, % |
0,05-!ном < I < 2,0Лом |
±2,0 |
Примечание - в диапазоне напряжения переменного тока от 0,8^ ином до 1,2- ином |
Таблица 12 - Температурный коэффициент при измерении полной электрической энергии прямого и обратного направлений для класса точности 1
Значение силы переменного тока |
Температурный коэффициент, %/К, не более |
0,10-!ном < I < 2,0Тном |
±0,05 |
Примечание - в диапазоне напряжения переменного тока от 0,8^ ином до 1,2- ином |
Таблица 13 - Пределы допускаемой основной относительной погрешности при измерении активной фазной и суммарной электрической мощности прямого и обратного направлений для класса точности 1
Значение силы переменного тока |
Коэффициент мощности cos j |
Пределы допускаемой основной относительной погрешности измерений, % |
0,02-!ном < I < 0,05^!ном |
1 |
±1,5 |
0,05-Тном < I < 2,0-/ноМ |
±1,0 | |
0,05-!ном < I < 0,10-!ном |
0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) |
±1,5 |
0,10-!ном < I < 2,0-Тном |
±1,0 | |
Примечание - в диапазоне напряжения переменного тока от 0,8^ ином до 1,2- ином |
Таблица 14 - Температурный коэффициент при измерении активной фазной и суммарной электрической мощности прямого и обратного направлений для класса точности 1
Значение силы переменного тока |
Коэффициент мощности cos j |
Температурный коэффициент, %/К, не более |
0,05-!ном < I < 2,0-/ноМ |
1 |
±0,05 |
0,10-!ном < I < 2,0-Тном |
0,5 (при индуктивной нагрузке) |
±0,07 |
Примечание - в диапазоне напряжения переменного тока от 0,8^ ином до 1,2- ином |
Значение силы переменного тока |
Коэффициент мощности sin j (при индуктивной или емкостной нагрузке) |
Пределы допускаемой основной относительной погрешности измерений, % |
0,057,™ < I < 0,10-!ном |
1 |
±1,25 |
0,10-/ном < I < 2,0Тном |
±1,0 | |
0,10-!ном < I < 0,207№м |
0,5 |
±1,25 |
0,207,™ < I < 2,0Тном |
±1,0 | |
0,207,™ < I < 2,0Тном |
0,25 |
±1,5 |
Примечание - в диапазоне напряжения переменного тока от 0,8^ ином до 1,2- ином |
Таблица 16 - Температурный коэффициент при измерении реактивной фазной и суммарной электрической мощности прямого и обратного направлений для класса точности 1
Значение силы переменного тока |
Коэффициент мощности sin j (при индуктивной или емкостной нагрузке) |
Температурный коэффициент, %/К, не более |
0,107,™ < I < 2,0ТноМ |
1 |
±0,05 |
0,20-Тном < I < 2,07,™ |
0,5 |
±0,075 |
Примечание - в диапазоне напряжения переменного тока от 0,8^ ином до 1,2- ином |
Таблица 17 - Пределы допускаемой основной относительной погрешности при измерении полной фазной и суммарной электрической мощности прямого и обратного направлений для класса точности 1
Значение силы переменного тока |
Пределы допускаемой основной относительной погрешности измерений, % |
0,05-Тном < I < 0,10-Тном |
±1,5 |
0,10-Тном < I < 2,07ном |
±1,0 |
Примечание - в диапазоне напряжения переменного тока от 0,8^ ином до 1,2- ином |
Таблица 18 - Температурный коэффициент при измерении полной фазной и суммарной электрической мощности прямого и обратного направлений для класса точности 1
Значение силы переменного тока |
Температурный коэффициент, %/К, не более |
0,107,™ < I < 2,0Тном |
±0,05 |
Примечание - в диапазоне напряжения переменного тока от 0,8^ ином до 1,2- ином |
Таблица 19 - Основные технические характеристики контроллеров
Наименование характеристики |
Значение |
Параметры сети питания постоянного тока: - напряжение постоянного тока, В |
от 110 до 220 |
Параметры сети питания переменного тока: - напряжение переменного тока, В |
от 90 до 264 |
- частота переменного тока, Гц |
50, 60 |
Габаритные размеры (ширинахглубинахвысота), мм, не более: - модуль HU250 |
90х140х140 |
- модуль SC150 |
45x140x140 |
- модуль PS50 |
274х73х191 |
- модуль LV150 |
45x140x140 |
Продолжение таблицы 19
Наименование характеристики |
Значение |
Масса, кг, не более: - модуль HU250 |
0,550 |
- модуль SC150 |
0,515 |
- модуль PS50 |
2,750 |
- модуль LV150 |
0,600 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +21 до +25 |
- относительная влажность воздуха, % |
от 40 до 60 |
Рабочие условия измерений: - температура окружающей среды, °С |
от -40 до +70 |
- относительная влажность воздуха без конденсации при температуре окружающей среды +40 °С, % |
до 93 |
Средняя наработка на отказ, ч |
150000 |
Средний срок службы, лет |
20 |
