Номер по Госреестру СИ: 50246-12
50246-12 Измерители мощности многофункциональные
(PM9)
Назначение средства измерений:
Измерители мощности многофункциональные РМ9 (далее измерители) предназначены для:
- измерения напряжения, тока, частоты в однофазных и трехфазных цепях переменного тока; - измерения активной, реактивной и полной мощности, активной и реактивной энергии, коэффициента мощности.
Внешний вид.

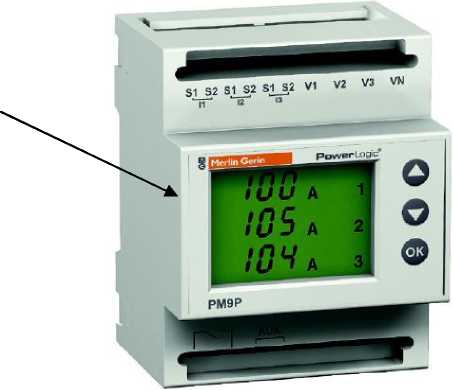

Измерители мощности многофункциональные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 25.06.2017
Номер записи - 139643
ID в реестре СИ - 362043
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
Измерители мощности многофункциональные,
Производитель
Изготовитель - Фирма "Schneider Electric Industries SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 43324 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Измерители мощности многофункциональные (PM9)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
50246-12 Измерители мощности многофункциональные (PM9) Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
79473-20 Преобразователи измерительные многофункциональные ("ПАРМА Т400") Общество с ограниченной ответственностью "ПАРМА" (ООО "ПАРМА") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью "ПАРМА" (ООО "ПАРМА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18649-07 01.08.2012 |
Контроллеры программируемые логические, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
18649-09 04.12.2019 |
Контроллеры программируемые логические, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
5 лет |
|
25231-09 12.11.2019 |
Контроллеры программируемые (модули измерительные, аналоговые), TWIDO Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
27062-04 01.06.2009 |
Трансформаторы тока низковольтные измерительные, TI серии Multi9 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
|
30055-05 01.10.2010 |
Амперметры щитовые со сменными шкалами, AMP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
30056-05 01.10.2010 |
Вольтметры щитовые, VLT Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
30248-05 01.11.2010 |
Измерители мощности многофункциональные, PM Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
32965-06 01.11.2011 |
Устройства измерения, защиты и управления, SEPAM 1000+ серий 20, 40, 80 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
33131-06 01.12.2011 |
Модули аналоговые системы распределенного ввода-вывода, Advantys STB Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
38403-08 01.09.2013 |
Контроллеры программируемые логические, Modicon M340 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
5 лет |
|
48529-11 15.12.2016 |
Трансформаторы тока измерительные, TI Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
49076-12 03.02.2027 |
Модули аналоговые, TM5 SAI2L, TM5 SAI2H, TM5 SAI4L, TM5 SAI4H, TM5 SAI2PH, TM5 SAI2TH, TM5 SAI4PH, TM5 SAI6TH, TM5 SAO2L, TM5 SAO2H, TM5 SAO4L, TM5 SAO4H Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
49662-12 20.04.2017 |
Модули аналоговые, BMXAMI0800, BMXAMI0810, BMXAMI0410, BMXAMI0410H, BMXART0414, BMXART0414H, BMXART0814, BMXART0814H, BMXAMO0210, BMXAMO0210H, BMXAMO0410, BMXAMO0802, BMXAMM0600, BMXAMM0600H, BMXEHC0200, BMXEHC0200H, BMXEHC0800, BMXEHC0800H Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
49736-12 10.04.2027 |
Амперметры щитовые аналоговые со сменными шкалами, AMP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49737-12 10.03.2027 |
Амперметры щитовые цифровые, AMP DIGITAL Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49738-12 10.03.2027 |
Вольтметры щитовые цифровые, VLT DIGITAL Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49739-12 10.04.2027 |
Вольтметры щитовые аналоговые, VLT Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
50245-12 25.06.2017 |
Измерители мощности многофункциональные, PM Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
50246-12 25.06.2017 |
Измерители мощности многофункциональные, PM9 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
50467-12 30.05.2027 |
Приборы многофункциональные цифровые измерительные, PowerLogic серии DM6000 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
51259-12 17.07.2027 |
Модули аналоговые, STBACI0320K, STBACI1225K, STBACI1230K, STBACI1400K, STBACI8320K, STBACO0120K, STBACO0220K, STBACO1210K, STBACO1225K, STBART0200, STBART0200K, STBAVI0300K, STBAVI1255K, STBAVI1270K, STBAVI1275K, STBAVI1400K, STBAVO0200K, STBAVO1250K, STBAVO1255K, STBAVO1265K, STBEHC3020KC Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
54943-13 23.09.2018 |
Контроллеры логические с модулями расширения, Modicon M168 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
55593-13 20.11.2018 |
Термометры телеметрические, Accutech мод. RT10, TC10 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
57590-14 |
Счетчики электрической энергии многофункциональные, ION 8300, ION 8600 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
10 лет |
|
58364-14 29.08.2019 |
Датчики давления телеметрические, Accutech мод. GP10, AP10, DP20, SL10, GL10 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
64980-16 07.09.2021 |
Контроллеры , SCADAPack 530E и 535E Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
|
66634-17 13.02.2027 |
Системы контроля сопротивления изоляции, Vigilohm IM10, IM20, IM10H, IM20H, IM400, XML308, XML316, XL308, XL316, XM300C Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
68971-17 23.10.2027 |
Контроллеры многофункциональные, VarPlus Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
69005-17 24.10.2027 |
Контроллеры модульные, MiCOM C264 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
70317-18 |
Контроллеры коэффициента мощности, VarPlus Logic Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
70850-18 16.04.2024 |
Модули аналоговые для программируемых логических контроллеров, Modicon M171/M172 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
71202-18 21.05.2024 |
Модули аналоговые для программируемых логических контроллеров, Modicon M221/M241/M251 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
71922-18 25.07.2024 |
Датчики температуры термисторного типа, STO, STP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
75789-19 19.08.2024 |
Контроллеры модульные, Easergy T300 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
78534-20 29.06.2025 |
Трансформаторы тока, ARM3 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
78770-20 23.07.2025 |
Модули контроллеров программируемых логических, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Преобразователи измерительные многофункциональные ("ПАРМА Т400")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Нижнетагильский ЦСМ» (91) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Преобразователи измерительные многофункциональные ("ПАРМА Т400")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение измерителей РМ9 является встроенным и выполняет функции управления режимами работы измерителей. Результаты измерений и расчетов могут индицироваться непосредственно на дисплее измерителей или на дисплее компьютера. Измерители РМ9 оснащены аналоговыми и релейными выходами для подключения внешних устройств.
Идентификационные данные программного обеспечения измерителей представлены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Внутреннее ПО РМ9 |
- |
v 2.01 |
D55d7еd22а16d82 58937аП755а76998 |
MD5 |
Уровень защиты программного обеспечения счетчика от непреднамеренных и преднамеренных изменений соответствует уровню по МИ 3286-2010 - «С».
Влияние программного обеспечения учтено при нормировании метрологических характеристик измерителей.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится в виде наклейки на корпус измерителя и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям мощности многофункциональным РМ
ГОСТ 22261-94 Средства измерений электрических и магнитных величин, Общие технические условия.
ГОСТ Р 52322-2005 (МЭК 62053-21:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2".
ГОСТ Р 52425-2005 (МЭК 62053-23:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии (в части счетчиков реактивной энергии классов точности 1 и 2".
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по методике поверки МП 2203-0247 - 2012 «Измерители мощности многофункциональные РМ9. Методика поверки», утвержденная ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в апреле 2012 г.
Основные средства поверки:
- установка поверочная универсальная УППУ-МЭ 3.1, UH=220 В, Ih= 0,05; 0.1; 0,25; 0,5; 1; 2,5; 5; 10; 50 и 100 А, ПГ измерения напряжения ±[0,02 + 0,01 I (Uh/U) -1| ] %,погрешность измерения тока ±[0,02 + 0,01 | (Ih/I) -1| ] %.
Изготовитель
Фирма «Schneider Electric Industries SAS», Франция
Адрес: 35, Rue Joseph Monier, 92500 Rueil-Malmaison, France
tel: (33) 141 29 85 01, fax: (33) 141 29 89 01
e-mail: www.schneider-electric.com
Заявитель
ЗАО «Шнейдер Электрик»
Адрес: 127018, г. Москва, ул. Двинцев, д.12, корп.1 тел: (495) 777 99-90; факс: (495) 777 99 92 e-mail: ru. csc@ru. schneider-electric. com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер под № 30001-10 Адрес: 190005, г. Санкт-Петербург, Московский пр., 19.
тел./факс 251-76-01/713-01-14
e-mail: info@vniim.ru
Принцип действия измерителей мощности РМ9 основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды.
Измерители РМ9 выпускаются в трех модификациях: PM9, РМ9Р и РМ9С. В отличие от измерителя PM9, измеритель РМ9Р имеет импульсный выход для удаленной передачи информации о параметрах сети, а у измерителя РМ9С передача данных осуществляется на компьютер по интерфейсу RS485.
Измерители состоит из входных первичных преобразователей тока и напряжения, аналогоцифровых преобразователей, микропроцессора и дисплея. Питание измерителей обеспечивается от источника питания переменного напряжения 220 - 240 В (код прибора по каталогу 15197, 15198, 15199) или постоянного напряжения 24 - 48 В (код прибора по каталогу 15274, 15275, 15276). Клавиатура на лицевой панели позволяет выбирать отображение на дисплее всех измеряемых и вспомогательных величин. Результаты измерений и расчетов могут индицироваться непосредственно на дисплее измерителя или на дисплее компьютера с помощью программных пакетов, поставляемых по отдельному заказу.
Внешний вид измерителей РМ9 и место пломбирования после поверки представлен на рисунке 1.
Пломбирование измерителей РМ9 осуществляется в виде наклейки на стенку корпуса.
рис.1
Измеритель мощности РМ9, Руководство по эксплуатации, методика поверки, упаковочная коробка.
Основные технические и метрологические характеристики измерителей приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений напряжения, В |
От 50 до 450 |
|
Пределы допускаемой приведенной погрешности измерений напряжения, % |
±0,5 |
|
Диапазон измерений силы переменного тока, А |
От 0,015 до 6 |
|
Пределы допускаемой приведенной погрешности измерений силы переменного тока, % |
±0,5 |
|
Пределы допускаемой приведенной погрешности измерений мощности, % |
±2,0 в диапазоне 0,8емк - 0,5инд |
|
Класс точности при измерении активной энергии |
2,0 по ГОСТ P 52322-2005 |
|
Класс точности при измерении реактивной энергии |
2,0 по ГОСТ P 52425-2005 |
|
Диапазон измерений частоты, Гц. |
От 45 до 65 |
|
Пределы допускаемой абсолютной погрешности измерений частоты, Гц. |
± 0,2 |
|
Пределы допускаемой приведенной погрешности измерений коэффициента мощности |
±2,0 в диапазоне. 0,8емк - 0,5инд |
|
Мощность, потребляемая по цепи питания, В •А, не более |
5 |
|
Рабочий диапазон температур, °С |
От -5 до 55 |
|
Средний срок службы, не менее, лет |
25 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
72х90х66 |
|
Масса, кг, не более |
0,3 |
Примечание: к входным цепям прибора могут быть подключены измерительные трансформаторы тока и напряжения, что позволяет расширить диапазоны измеряемых величин.
