Номер по Госреестру СИ: 49662-12
49662-12 Модули аналоговые
(BMXAMI0800, BMXAMI0810, BMXAMI0410, BMXAMI0410H, BMXART0414, BMXART0414H, BMXART0814, BMXART0814H, BMXAMO0210, BMXAMO0210H, BMXAMO0410, BMXAMO0802, BMXAMM0600, BMXAMM0600H, BMXEHC0200, BMXEHC0200H, BMXEHC0800, BMXEHC0800H)
Назначение средства измерений:
Модули аналоговые ВМХАМ10800, BMXAMI0810, ВМХАМ10410, ВМХАМ10410Н, BMXART0414, BMXART0414H, BMXART0814, BMXART0814H, BMXAMO0210, BMXAMO0210H, BMXAMO0410, BMXAMO0802, BMXAMM0600, BMXAMM0600H, BMXEHC0200, BMXEHC0200H, BMXEHC0800, BMXEHC0800H (далее модули аналоговые) предназначены для измерения напряжения, силы тока и сопротивления и дальнейшего преобразования измеряемых величин в цифровые коды.
Внешний вид.
Модули аналоговые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 20.04.2017
Номер записи - 138949
ID в реестре СИ - 361349
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
BMXAMI0810, BMXAMI0800, BMXAMI0810, BMXAMI0410, BMXAMI0410H, BMXART0414, BMXART0414H, BMXART0814, BMXART0814H, BMXAMO0210, BMXAMO0210H, BMXAMO0410, BMXAMO0802, BMXAMM0600, BMXAMM0600H, BMXEHC0200, BMXEHC0200H, BMXEHC0800, BMXEHC0800H, BMXAMI0800, BMXAMI0810, BMXAMI0410, BMXAMI0410H, BMXART0414, BMXART0414H, BMXART0814, BMXART0814H, BMXAMO0210, BMXAMO0210H, BMXA, BMXAMI0800, BMXAMI0410, BMXAMI 0810, BMXAMI 0410, BMXAM00410, BMXAI0810, BMX AMO 0410, BMX AMO 0210, BMX AMI 0810, BMX AMI 0800, BMX AMI 08 10, BMX AMI 0410, BMX AMI 0210, AMI 0810, Al 4-20 мА, " ВСМ (комплект №1 и комплект №2)",
Производитель
Изготовитель - Фирма "Schneider Electric Industries SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 3812
Выдано извещений - 0
Кол-во периодических поверок - 1132
Кол-во средств измерений - 887
Кол-во владельцев - 24
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 2879 дн.
Приказы РСТ, где упоминается данный тип СИ
№3067 от 2021.12.28 ПРИКАЗ_Об утверждении типов средств измерений (15)
№2161 от 2021.09.30 О внесении изменений в сведения об утвержденных типах средств измерений
№2393 от 2018.11.20 О внесении изменений в описание типа на комплексы измерительно-вычислительные ШТМ
№1480 от 2020.09.03 О внесении изменений в описание типа СИ Система измерительная автоматизированная диспетчерского контроля и управления АСДКУ ВСВ
№2206 от 2020.12.23 О внесении изменений в описание типа на Резервную систему измерений количества и показателей качества нефти № 494
№841 от 2022.04.04 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Наличие аналогов СИ: Модули аналоговые (BMXAMI0800, BMXAMI0810, BMXAMI0410, BMXAMI0410H, BMXART0414, BMXART0414H, BMXART0814, BMXART0814H, BMXAMO0210, BMXAMO0210H, BMXAMO0410, BMXAMO0802, BMXAMM0600, BMXAMM0600H, BMXEHC0200, BMXEHC0200H, BMXEHC0800, BMXEHC0800H)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Schneider Electric Industries SAS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18649-07 01.08.2012 |
Контроллеры программируемые логические, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
18649-09 04.12.2019 |
Контроллеры программируемые логические, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
5 лет |
|
25231-09 12.11.2019 |
Контроллеры программируемые (модули измерительные, аналоговые), TWIDO Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
27062-04 01.06.2009 |
Трансформаторы тока низковольтные измерительные, TI серии Multi9 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
|
30055-05 01.10.2010 |
Амперметры щитовые со сменными шкалами, AMP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
30056-05 01.10.2010 |
Вольтметры щитовые, VLT Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
30248-05 01.11.2010 |
Измерители мощности многофункциональные, PM Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
32965-06 01.11.2011 |
Устройства измерения, защиты и управления, SEPAM 1000+ серий 20, 40, 80 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
33131-06 01.12.2011 |
Модули аналоговые системы распределенного ввода-вывода, Advantys STB Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
38403-08 01.09.2013 |
Контроллеры программируемые логические, Modicon M340 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
5 лет |
|
48529-11 15.12.2016 |
Трансформаторы тока измерительные, TI Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
49076-12 03.02.2027 |
Модули аналоговые, TM5 SAI2L, TM5 SAI2H, TM5 SAI4L, TM5 SAI4H, TM5 SAI2PH, TM5 SAI2TH, TM5 SAI4PH, TM5 SAI6TH, TM5 SAO2L, TM5 SAO2H, TM5 SAO4L, TM5 SAO4H Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
49662-12 20.04.2017 |
Модули аналоговые, BMXAMI0800, BMXAMI0810, BMXAMI0410, BMXAMI0410H, BMXART0414, BMXART0414H, BMXART0814, BMXART0814H, BMXAMO0210, BMXAMO0210H, BMXAMO0410, BMXAMO0802, BMXAMM0600, BMXAMM0600H, BMXEHC0200, BMXEHC0200H, BMXEHC0800, BMXEHC0800H Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
49736-12 10.04.2027 |
Амперметры щитовые аналоговые со сменными шкалами, AMP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49737-12 10.03.2027 |
Амперметры щитовые цифровые, AMP DIGITAL Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49738-12 10.03.2027 |
Вольтметры щитовые цифровые, VLT DIGITAL Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49739-12 10.04.2027 |
Вольтметры щитовые аналоговые, VLT Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
50245-12 25.06.2017 |
Измерители мощности многофункциональные, PM Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
50246-12 25.06.2017 |
Измерители мощности многофункциональные, PM9 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
50467-12 30.05.2027 |
Приборы многофункциональные цифровые измерительные, PowerLogic серии DM6000 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
51259-12 17.07.2027 |
Модули аналоговые, STBACI0320K, STBACI1225K, STBACI1230K, STBACI1400K, STBACI8320K, STBACO0120K, STBACO0220K, STBACO1210K, STBACO1225K, STBART0200, STBART0200K, STBAVI0300K, STBAVI1255K, STBAVI1270K, STBAVI1275K, STBAVI1400K, STBAVO0200K, STBAVO1250K, STBAVO1255K, STBAVO1265K, STBEHC3020KC Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
54943-13 23.09.2018 |
Контроллеры логические с модулями расширения, Modicon M168 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
55593-13 20.11.2018 |
Термометры телеметрические, Accutech мод. RT10, TC10 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
57590-14 |
Счетчики электрической энергии многофункциональные, ION 8300, ION 8600 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
10 лет |
|
58364-14 29.08.2019 |
Датчики давления телеметрические, Accutech мод. GP10, AP10, DP20, SL10, GL10 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
64980-16 07.09.2021 |
Контроллеры , SCADAPack 530E и 535E Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
|
66634-17 13.02.2027 |
Системы контроля сопротивления изоляции, Vigilohm IM10, IM20, IM10H, IM20H, IM400, XML308, XML316, XL308, XL316, XM300C Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
68971-17 23.10.2027 |
Контроллеры многофункциональные, VarPlus Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
69005-17 24.10.2027 |
Контроллеры модульные, MiCOM C264 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
70317-18 |
Контроллеры коэффициента мощности, VarPlus Logic Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
70850-18 16.04.2024 |
Модули аналоговые для программируемых логических контроллеров, Modicon M171/M172 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
71202-18 21.05.2024 |
Модули аналоговые для программируемых логических контроллеров, Modicon M221/M241/M251 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
71922-18 25.07.2024 |
Датчики температуры термисторного типа, STO, STP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
75789-19 19.08.2024 |
Контроллеры модульные, Easergy T300 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
78534-20 29.06.2025 |
Трансформаторы тока, ARM3 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
78770-20 23.07.2025 |
Модули контроллеров программируемых логических, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Кто поверяет Модули аналоговые (BMXAMI0800, BMXAMI0810, BMXAMI0410, BMXAMI0410H, BMXART0414, BMXART0414H, BMXART0814, BMXART0814H, BMXAMO0210, BMXAMO0210H, BMXAMO0410, BMXAMO0802, BMXAMM0600, BMXAMM0600H, BMXEHC0200, BMXEHC0200H, BMXEHC0800, BMXEHC0800H)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ММЦ" (РОСС RU.0001.310259) | 65 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ТРАНСНЕФТЬ-ЗАПАДНАЯ СИБИРЬ" (RA.RU.311627) | 54 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| АО "НПО "ЦМА" (RA.RU.310497) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Удмуртское районное нефтепроводное управление (RA.RU.311533) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ТРАНСНЕФТЬ - УРАЛ" (RA.RU.311708) | 224 | 0 | 221 | 0 | 165 | 0 | 162 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 24 | 5 | 0 | 24 | 0 | 24 | 0 | 24 | |
| ООО "ММЦ" (РОСС RU.0001.310259) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ТРАНСНЕФТЬ - ДРУЖБА" (RA.RU.311211) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТРАНСНЕФТЬ - БАЛТИКА" (RA.RU.311790) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ТРАНСНЕФТЬ - ДРУЖБА" (RA.RU.311211) | 21 | 0 | 13 | 0 | 21 | 0 | 13 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| АО "ТРАНСНЕФТЬ-ВЕРХНЯЯ ВОЛГА" (RA.RU.311699) | 16 | 0 | 16 | 0 | 16 | 0 | 16 | |||
| ООО"ТРАНСНЕФТЬ - ВОСТОК" (RA.RU.311618) | 118 | 0 | 118 | 0 | 118 | 0 | 118 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| АО "ТРАНСНЕФТЬ-ПРИВОЛГА" (RA.RU.311719) | 52 | 0 | 48 | 0 | 52 | 0 | 48 | |||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 75 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Орехово-Зуевский филиал ФБУ «ЦСМ Московской области» (RA.RU.311310) | РСТ | 62 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 15 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ТРАНСНЕФТЬ-ЗАПАДНАЯ СИБИРЬ" (RA.RU.311926) | 119 | 60 | 0 | 109 | 0 | 65 | 0 | 55 | ||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 149 | 42 | 0 | 149 | 0 | 149 | 0 | 149 | ||
| ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 1605 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Альметьевское наладочное управление АО "Нефтеавтоматика" (735) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "Черномортранснефть", входящее в состав ОАО "АК "ТРАНСНЕФТЬ" (1755) | 71 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Межрегиональный Метрологический Центр" (РОСС RU.0001.310259) | 86 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИР" (74) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "Восточное оборонное предприятие "Гранит" (RA.RU.311199) | 356 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЭРИС" (RA.RU.310699) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| АО "ТРАНСНЕФТЬ - СЕВЕР" (RA.RU.311788) | 141 | 0 | 141 | 0 | 141 | 0 | 141 | |||
| АО «Транснефть-Прикамье» (RA.RU.311534) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ТРАНСНЕФТЬ - СИБИРЬ" (RA.RU.311681) | 90 | 0 | 90 | 0 | 88 | 0 | 88 | |||
| Пермское районное нефтепроводное управление (RA.RU.311533) | 16 | 0 | 16 | 0 | 16 | 0 | 16 | |||
| ООО «Межрегиональный Метрологический Центр» (РОСС RU.0001.310259) | 62 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ЧЕРНОМОРТРАНСНЕФТЬ" (RA.RU.311663) | 146 | 0 | 146 | 0 | 141 | 0 | 141 | |||
| АО "ТРАНСНЕФТЬ - УРАЛ" (RA.RU.311708) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 72 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "Приволжскнефтепровод", входящее в состав ОАО "АК "ТРАНСНЕФТЬ" (1755) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "Транссибнефть", входящее в состав ОАО "АК "ТРАНСНЕФТЬ" (1755) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 42 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Модули аналоговые (BMXAMI0800, BMXAMI0810, BMXAMI0410, BMXAMI0410H, BMXART0414, BMXART0414H, BMXART0814, BMXART0814H, BMXAMO0210, BMXAMO0210H, BMXAMO0410, BMXAMO0802, BMXAMM0600, BMXAMM0600H, BMXEHC0200, BMXEHC0200H, BMXEHC0800, BMXEHC0800H)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Воронежский ЦСМ Воронежская область |
936 | 3284 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
2400 | 3284 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
2400 | 3284 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
2400 | 3284 |
|
Серпуховский филиал ФБУ Ростест-Москва Московская область |
2400 | 3284 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на шильдик модуля и на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям
аналоговым ВМХАМ10800, BMXAMI0810, ВМХАМ10410, ВМХАМ10410Н,
BMXART0414, BMXART0414H, BMXART0814, BMXART0814H, BMXAMO0210,
BMXAMO0210H, BMXAMO0410, BMXAMO0802, BMXAMM0600, BMXAMM0600H, BMXEHC0200, BMXEHC0200H, BMXEHC0800, BMXEHC0800H
IEC 61131-2 (МЭК 61131-2-92) Программируемые контроллеры. Общие технические требования и методы испытаний;
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется
ВМХАМ10800,
BMXART0414H,
BMXAMO0410,
BMXEHC0200H, BMXEHC0800, BMXEHC0800H. Методика поверки», утвержденная ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в феврале 2012 г.
по методике
BMXAMI0810,
BMXART0814,
BMXAMO0802,
поверки МП
ВМХАМ10410,
BMXART0814H,
BMXAMM0600,
2203-0230-2012 «Модули аналоговые
BMXART0414,
BMXAMO0210H,
BMXEHC0200,
ВМХАМ10410Н,
BMXAMO0210,
BMXAMM0600H,
Основные средства поверки:
Калибратор многофункциональный TRX-IIR, измерение: силы постоянного тока- (0-52) мА, напряжения постоянного тока- (0-100) мВ, (100-600) мВ, (0-6) В, (6-60) В.
Изготовитель
Фирма «Schneider Electric Industries SAS», Франция
Адрес: 35, Rue Joseph Monier
92500 Rueil-Malmaison, France
tel: (33) 141 29 85 01
fax: (33) 141 29 89 01
e-mail: www.schneider-electric.com
Заявитель
ЗАО «Шнейдер Электрик»
Адрес: 129281, г. Москва, Енисейская ул.,37, стр. 1 тел: (095) 797 40 00 факс: (095) 797 40 02 e-mail: ru.csc@ru.schneider-electric.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный номер под № 30001-10
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19 тел./факс 251-76-01/713-01-14
e-mail: info@vniim.ru
Принцип действия модулей аналоговых основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды и выдачу полученных кодов на внешнюю шину для дальнейшей обработки.
Модули аналоговые представляют собой аналогово-цифровые и цифро-аналоговые преобразователи нормированных электрических величин, предназначенные для работы с различными стандартными датчиками при управлении технологическими процессами в информационно-измерительных и управляющих системах различной конфигурации для технического и коммерческого учета энергоносителей.
Питание модулей осуществляется от источника постоянного напряжения 24 В посредством коммуникационного адаптера.
В сочетании с первичными преобразователями температуры, такими как: датчики температуры Pt, термопары В, Е, J, K, L, N, R, S, T, U они обеспечивают преобразование в коды значения температуры соответствующих термопар.
Модули аналоговые предназначены для совместной работы по внешней шине с базовыми блоками контроллера Modicon M340.

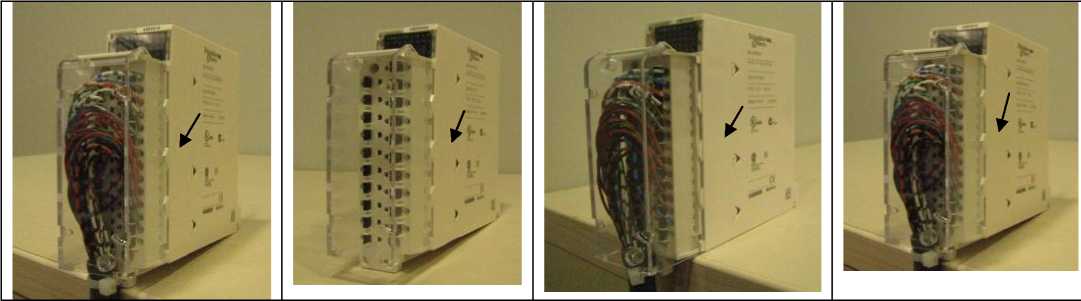

Внешний вид модулей представлен на рисунке 1.
рис.
Пломбирование модулей осуществляется в виде наклейки на стенку корпуса в местах, указанных стрелками.
Основные технические и метрологические характеристики модулей аналоговых приведены в таблицах 1-3.
Таблица 1
|
Наименование ха рактеристики |
ВМХАМ I0800 |
BMXAM I0810 |
ВМХАМ10410 ВМХАМ10410Н |
BMXART0414 BMXART0414H |
BMXART0814 BMXART0814H |
|
Число измерительных каналов |
8 |
8 |
4 |
4 |
8 |
|
Диапазон измерений напряжения постоянного тока |
±10 В; (0 - 10) В; (0 - 5) В; (1 - 5)В; ±5 В |
±10 В; (0 - 10) В; (0 - 5) В; (1 - 5)В; ±5 В |
±10 В; (0 - 10) В; (0 - 5) В; (1 - 5) В; ±5 В |
±40 мВ; ±80 мВ; ±160 мВ; ±320 мВ; ±640 мВ; ±1,28 В |
±40 мВ; ±80 мВ; ±160 мВ; ±320 мВ; ±640 мВ; ±1,28 В |
|
Диапазон измерений силы постоянного тока |
(0 - 20) мА ; (4 - 20 мА; ±20 мА |
(0 - 20) мА; (4 - 20 мА; ±20 мА |
(0 - 20) мА; (4 - 20) мА; ±20 мА |
- |
- |
|
Диапазон измерений температуры |
- |
- |
- |
от (-270 до 1820)°С |
от (-270 до 1820)°С |
|
Разрядность, бит (квант) |
15 (0-32768) |
15 (0-32768) |
16 (0-65536) |
16 (0-65536) |
16 (0-65536) |
|
Пределы основной приведенной погрешности измерений силы тока и напряжения 1) |
±0,1% |
±0,1% |
±0,1% |
±0,2% |
±0,2% |
|
Пределы абсолютной погрешности измерений температуры, °С 2) |
- |
- |
- |
- |
- |
|
Входное сопротивление |
10 МОм |
10 МОм |
10 МОм |
10 МОм |
10 МОм |
|
Габаритные размеры мм, не более |
250x150x100 |
250x150x 100 |
250x150x100 |
250x150x100 |
250x150x100 |
Примечание:
1) В рабочем диапазоне температур.
2) Погрешность измерений температуры определяется диапазоном измерений и типом применяемого термосопротивления или термопары.
Таблица 2
|
Наименование xаракте-ристики |
BMXAMO0410 |
BMXAMO0802 |
BMXAMO0210 BMXAMO0210H |
BMXAMM0600 BMXAMM0600H |
|
Число измерительные каналов |
4 |
4 |
2 |
6 |
|
Диапазон измерений напряжения постоянного тока |
±10 В |
- |
±10 В |
±10 В; (0 - 10) В; (0 - 5) В; (1 - 5)В |
|
Диапазон измерений силы постоянного тока |
(0 - 20) мА ; (4 - 20 мА |
(0 - 20) мА; (4 - 20 мА |
(0 - 20) мА ; (4 - 20 мА |
(0 - 20) мА ; (4 - 20 мА |
|
Диапазон измерений температуры, °С |
- |
- |
- |
|
Наименование характеристики |
BMXAMO0410 |
BMXAMO0802 |
BMXAMO0210 BMXAMO0210H |
BMXAMM0600 BMXAMM0600H |
|
Разрядность, бит (квант) |
15 (0-32768) |
15 (0-32768) |
15 (0-32768) |
11/12/14 (0-2048/4096/ 16384) |
|
Пределы основной приведенной погрешности измерений силы тока и напряжения Х) |
±0,1% |
±0,25% |
±0,25% |
±0,35%;±0,50%; ±0,60% |
|
Пределы абсолютной погрешности измерений температуры, °С 2) |
- |
- |
- |
- |
|
Входное сопротивление |
10 МОм |
- |
- |
10 МОм |
|
Габаритные размеры мм, не более |
250х150х100 |
250х150х100 |
250х150х100 |
250х150х100 |
Примечание:
1) В рабочем диапазоне температур.
2) Погрешность измерений температуры определяется диапазоном измерений и типом применяемого термосопротивления или термопары.
Таблица 3
|
Наименование характеристики |
BMXEHC0200 BMXEHC0200H |
BMXEHC0800 BMXEHC0800H |
|
Число измерительных каналов |
2 |
8/4 |
|
Диапазон измерений напряжения постоянного тока |
(11 - 30) В |
(11 - 30) В |
|
Диапазон измерений частоты |
(0 - 60) кГц |
(0 - 10) кГц |
|
Разрядность, бит(квант) |
32 (0- 4294967296) |
32/16 (0- 4294967296/65536) |
|
Пределы абсолютной погрешности измерений частоты |
±1 Гц |
±1 Гц |
|
Габаритные размеры мм, не более |
250х150х100 |
250х150х100 |
Условия применения:
о диапазон температур окружающего воздуха, С относительная влажность воздуха, не более, %
от 0 до 50
до 95 при 25 оС (без образования конденсации)
от 70 до 106,7 (537-800)
диапазон атмосферного давления, кПа (мм рт. ст.)
