Назначение средства измерений:
Трансформаторы тока ARM3 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока до 20 кВ с частотой 50 или 60 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на корпус трансформатора в виде наклейки и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный переносной ТТИП -5000/5 (регистрационный номер в Федеральном информационном фонде 39854-08);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус трансформатора, как показано на рисунке 1, на свидетельство о поверке и (или) в паспорт.
Изготовитель
«Schneider Electric Industries SAS», Франция завод-изготовитель «Schneider Electric S.p.A.», Италия Адрес: Strada Curagnata 37, 17014, Cairo Montenotte (SV), Italy Телефон: + (39) 019 521 1799 Факс: + (39) 019 521 1756
Web-сайт: www.se.com
Заявитель
Акционерное общество «Шнейдер Электрик» (АО «Шнейдер Электрик»)
ИНН 7712092928
Адрес: 127018, г. Москва, ул. Двинцев, д. 12, корп. 1, этаж 6, пом. I, ком. 15
Телефон: +7 (495) 777-99-90
Факс: +7 (495) 777-99-92
Web-сайт: www.se.com
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы - однофазные, с литой изоляцией, выполненной из эпоксидного компаунда. Первичная обмотка может быть как односекционной, так и двухсекционной для перекоммутаций. Выводы первичной обмотки расположены на верхнем торце трансформаторов, подключение токоведущих шин осуществляется с помощью болтов М12*14. Трансформаторы имеют одну или две вторичные обмотки, которые могут быть как измерительными, так и защитными. Выводы вторичных обмоток помещены на основании трансформаторов и закрываются съемной крышкой с возможностью пломбирования. Для крепления к выводам вторичной обмотки используются болты М6. В основании трансформаторов модификации ARM3/N1F имеются четыре гнезда с резьбой М8* 12 для крепления.
Трансформаторы предназначены для установки в комплектные распределительные устройства (далее - КРУЭ) и камеры сборные одностороннего обслуживания (далее - КСО).
Трансформаторы изготавливаются в следующих модификациях: ARM3/N1, ARM3/N1F и ARM3/N2, отличающихся количеством вторичных обмоток, габаритными размерами и массой.

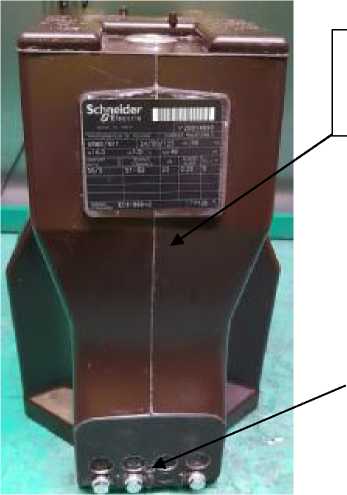

Общий вид трансформаторов с указанием мест нанесения знака поверки и пломбирования от несанкционированного доступа представлен на рисунке 1.
1
Место нанесения знака поверки
Место
пломбирования
Рисунок 1 - Общий вид трансформаторов с указанием мест нанесения знака поверки и пломбирования от несанкционированного доступа
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Характеристика |
Значение для модификаций | |
ARM3/N1, ARM3/N1F |
ARM3/N2 | |
Номинальное напряжение ином, кВ |
6; 10; 15; 20 | |
Наибольшее рабочее напряжение ин.р, кВ |
7,2; 12; 17,5; 24 | |
Номинальный первичный ток 11ном, А |
5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800 | |
Номинальный вторичный ток 12ном, А |
1; 5 | |
Номинальная вторичная нагрузка 52ном с индуктивноактивным коэффициентом мощности cosф2=0,8, В^А |
от 1 до 50 |
от 1 до 30 |
Количество вторичных обмоток |
1 |
2 |
Классы точности вторичных обмоток по ГОСТ 7746-2015:
|
0,2S; 0,2; 0,5S; 0,5; 1 5P | |
Номинальная частота переменного тока, Гц |
50; 60 | |
Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета |
5; 10 | |
Номинальная предельная кратность Кном вторичных обмоток для защиты |
10; 15; 20; 30 |
Таблица 2 - Основные технические характеристики
Характеристика |
Значение для модификаций | |
ARM3/N1F |
ARM3/N1, ARM3/N2 | |
Габаритные размеры (длинахширинахвысота), мм, не более |
222х198х295 |
260x200x338 |
Масса, кг, не более |
22 |
20 |
Климатическое исполнение по ГОСТ 15150-69 |
У3 | |
Средняя наработка до отказа, ч |
6,9408 | |
Средний срок службы, лет |
30 |
