Номер по Госреестру СИ: 49736-12
49736-12 Амперметры щитовые аналоговые со сменными шкалами
(AMP)
Назначение средства измерений:
Амперметры щитовые аналоговые со сменными шкалами AMP (далее - амперметры AMP) предназначены для измерения действующего значения силы переменного тока промышленной частоты в различных областях промышленности.
Внешний вид.
Амперметры щитовые аналоговые со сменными шкалами
Рисунок № 1
Внешний вид.
Амперметры щитовые аналоговые со сменными шкалами
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 10.04.2027
Номер записи - 139039
ID в реестре СИ - 361439
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, нет данных, модификация 16074 (номер шкалы 16089), АМР 16004, АМР, AMP72 х72 мод. 16012, AMP 16004, AMP, 16074, 16073, 16030, 16029, 16012, 16005, 16004, 16003 АМР, 16003,
Производитель
Изготовитель - Фирма "Schneider Electric Industries SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Статистика
Кол-во поверок - 2832
Выдано извещений - 1
Кол-во периодических поверок - 295
Кол-во средств измерений - 605
Кол-во владельцев - 16
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 3554 дн.
Приказы РСТ, где упоминается данный тип СИ
№733 от 2017.04.10 О продлении срока действия свидетельств об утверждении типа средств измерений
№2579 от 2021.11.17 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ
Наличие аналогов СИ: Амперметры щитовые аналоговые со сменными шкалами (AMP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Schneider Electric Industries SAS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18649-07 01.08.2012 |
Контроллеры программируемые логические, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
18649-09 04.12.2019 |
Контроллеры программируемые логические, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
5 лет |
|
25231-09 12.11.2019 |
Контроллеры программируемые (модули измерительные, аналоговые), TWIDO Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
27062-04 01.06.2009 |
Трансформаторы тока низковольтные измерительные, TI серии Multi9 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
30055-05 01.10.2010 |
Амперметры щитовые со сменными шкалами, AMP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
30056-05 01.10.2010 |
Вольтметры щитовые, VLT Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
30248-05 01.11.2010 |
Измерители мощности многофункциональные, PM Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
32965-06 01.11.2011 |
Устройства измерения, защиты и управления, SEPAM 1000+ серий 20, 40, 80 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
33131-06 01.12.2011 |
Модули аналоговые системы распределенного ввода-вывода, Advantys STB Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
5 лет | |
|
38403-08 01.09.2013 |
Контроллеры программируемые логические, Modicon M340 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
5 лет |
|
48529-11 15.12.2016 |
Трансформаторы тока измерительные, TI Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
49076-12 03.02.2027 |
Модули аналоговые, TM5 SAI2L, TM5 SAI2H, TM5 SAI4L, TM5 SAI4H, TM5 SAI2PH, TM5 SAI2TH, TM5 SAI4PH, TM5 SAI6TH, TM5 SAO2L, TM5 SAO2H, TM5 SAO4L, TM5 SAO4H Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
49662-12 20.04.2017 |
Модули аналоговые, BMXAMI0800, BMXAMI0810, BMXAMI0410, BMXAMI0410H, BMXART0414, BMXART0414H, BMXART0814, BMXART0814H, BMXAMO0210, BMXAMO0210H, BMXAMO0410, BMXAMO0802, BMXAMM0600, BMXAMM0600H, BMXEHC0200, BMXEHC0200H, BMXEHC0800, BMXEHC0800H Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
49736-12 10.04.2027 |
Амперметры щитовые аналоговые со сменными шкалами, AMP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49737-12 10.03.2027 |
Амперметры щитовые цифровые, AMP DIGITAL Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49738-12 10.03.2027 |
Вольтметры щитовые цифровые, VLT DIGITAL Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
49739-12 10.04.2027 |
Вольтметры щитовые аналоговые, VLT Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
50245-12 25.06.2017 |
Измерители мощности многофункциональные, PM Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
50246-12 25.06.2017 |
Измерители мощности многофункциональные, PM9 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
50467-12 30.05.2027 |
Приборы многофункциональные цифровые измерительные, PowerLogic серии DM6000 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
51259-12 17.07.2027 |
Модули аналоговые, STBACI0320K, STBACI1225K, STBACI1230K, STBACI1400K, STBACI8320K, STBACO0120K, STBACO0220K, STBACO1210K, STBACO1225K, STBART0200, STBART0200K, STBAVI0300K, STBAVI1255K, STBAVI1270K, STBAVI1275K, STBAVI1400K, STBAVO0200K, STBAVO1250K, STBAVO1255K, STBAVO1265K, STBEHC3020KC Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
54943-13 23.09.2018 |
Контроллеры логические с модулями расширения, Modicon M168 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
8 лет |
|
55593-13 20.11.2018 |
Термометры телеметрические, Accutech мод. RT10, TC10 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
57590-14 |
Счетчики электрической энергии многофункциональные, ION 8300, ION 8600 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
10 лет |
|
58364-14 29.08.2019 |
Датчики давления телеметрические, Accutech мод. GP10, AP10, DP20, SL10, GL10 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
64980-16 07.09.2021 |
Контроллеры , SCADAPack 530E и 535E Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
|
66634-17 13.02.2027 |
Системы контроля сопротивления изоляции, Vigilohm IM10, IM20, IM10H, IM20H, IM400, XML308, XML316, XL308, XL316, XM300C Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
68971-17 23.10.2027 |
Контроллеры многофункциональные, VarPlus Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
69005-17 24.10.2027 |
Контроллеры модульные, MiCOM C264 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
70317-18 |
Контроллеры коэффициента мощности, VarPlus Logic Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
70850-18 16.04.2024 |
Модули аналоговые для программируемых логических контроллеров, Modicon M171/M172 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
71202-18 21.05.2024 |
Модули аналоговые для программируемых логических контроллеров, Modicon M221/M241/M251 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
71922-18 25.07.2024 |
Датчики температуры термисторного типа, STO, STP Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
|
75789-19 19.08.2024 |
Контроллеры модульные, Easergy T300 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
5 лет |
|
78534-20 29.06.2025 |
Трансформаторы тока, ARM3 Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
8 лет |
|
78770-20 23.07.2025 |
Модули контроллеров программируемых логических, PLC Modicon Фирма "Schneider Electric Industries SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Кто поверяет Амперметры щитовые аналоговые со сменными шкалами (AMP)
Стоимость поверки Амперметры щитовые аналоговые со сменными шкалами (AMP)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
472 | 605 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
362 | 605 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
668 | 605 |
|
ФБУ Севастопольский ЦСМ Севастополь |
935 | 605 |
|
ФБУ Челябинский ЦСМ Челябинская область |
588 | 605 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на боковую панель амперметра AMP методом сеткографии.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации «Амперметры щитовые аналоговые со сменными шкалами АМР. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к амперметрам щитовым аналоговым со сменными шкалами АМР-
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
2. ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей».
-
3. Техническая документация фирмы изготовителя.
Лист № 5 всего листов 5
Изготовитель
Фирма «Schneider Electric Industries SAS», Франция,
35, Rue Joseph Monier, 92500 Rueil Malmaison, France Тел. +33 (0) 141 29 70 00
Факс. +33 (0) 141 29 71 00 http://www. schneider-electric.com Завод-изготовитель: I.M.E Instrumenti Misure Elettriche S.p.A., Via Travaglia 7, 20094 Corsico (MI), Италия
Заявитель
ЗАО «Шнейдер Электрик», 129281, Москва, ул. Енисейская, 37, стр. 1 тел.: (495) 797-40-00, факс.: (495) 797-40-02 http://www. schneider-electric.comИспытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», Регистрационный номер 30001-10Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-01-14
e-mail: info@vniim.ru
Амперметры АМР являются приборами электромагнитной системы. Принцип действия таких приборов заключается во взаимодействии магнитного поля катушки с подвижным ферромагнитным сердечником, к которому закреплен стрелочный указатель. Градуировка шкалы соответствует среднеквадратическим (действующим) значениям силы переменного тока.
Конструктивно приборы выполнены в прямоугольном пластмассовом корпусе, на лицевой панели которого расположены шкала и стрелочный указатель. Кроме того, на передней панели прибора расположен винт (шлиц) корректора, с помощью которого можно установить указатель прибора на нулевую отметку шкалы при отключенных цепях измерения тока. Угол перемещения указателя составляет 90°.На задней панели прибора расположены клеммы для подключения измеряемого тока.
Угол отклонения от вертикали при работе прибора - не более 30°.
В зависимости от размеров корпуса выпускаются 3 варианта исполнения амперметров AMP - AMP 72 х 72, AMP 96 x 96 и AMP DIN, и имеют модификации 16003, 16004, 16029, 16030, 16073 и 16074.
Приборы предназначены как для прямого подключения, так и для работы с трансформаторами тока (далее - ТТ) типа TI фирмы Schneider Electric Industries SAS, а также других производителей, с выходным током 5А.
Амперметры AMP предназначены для работы при температуре окружающего воздуха от минус 25 до плюс 50 °С при относительной влажности воздуха до 95 % (без конденсации влаги).

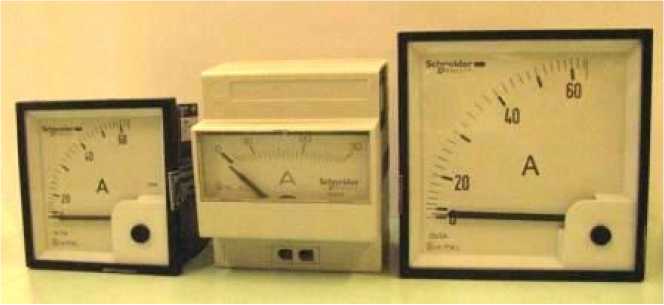

Внешний вид амперметров AMP представлен на рис. 1:
Рис. 1. Внешний вид амперметров AMP
Лист № 2 всего листов 5 На разъемные части корпуса наносится пломба. Место пломбирования показано на рис. 2.

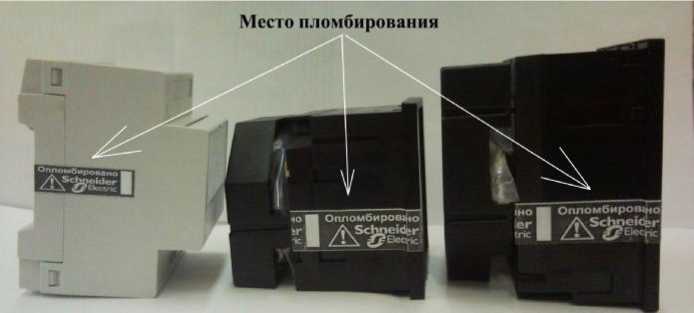

Место пломбирования
Рис. 2. Место пломбирования
В комплект поставки амперметров AMP входят:
1 шт .;
1 шт .;
1 шт .;
1 шт .;
2 шт .;
2 шт .;
2 шт .;
2 шт .;
1 шт .
- амперметр со шкалой
- руководство по эксплуатации
- паспорт
- упаковочная коробка
- клемма ножевая (для модификаций 16003, 16004, 16073, 16074)
- винт М4 ( для модификаций 16003, 16004, 16073, 16074)
- винт М5 ( для модификаций 16003, 16004, 16073, 16074)
- угловой кронштейн ( для модификаций 16003, 16004, 16073, 16074)
- методика поверки МП-2201-0021-2011
-
1 Основные метрологические и технические характеристики приведены в таблице 1.
Таблица 1
|
Вариант исполнения |
AMP 72 х 72 |
AMP 96 x 96 |
AMP DIN |
AMP DIN |
|
Номер модификации |
16004 (16003) |
16074 (16073) |
16030 |
16029 |
|
Класс точности |
1,5 |
1,5 |
1,5 |
1,5 |
|
Диапазон измерений силы тока, А |
0 - 5 |
0 - 5 |
0 - 5 |
0 - 30 |
|
Постоянная перегрузка, 1Н |
1,2 |
1,2 |
1,2 |
1,2 |
|
Частотный диапазон, Гц |
50 - 60 |
50 - 60 |
50 - 60 |
50 - 60 |
|
Потребляемая мощность, В •А, не более |
3 |
3 |
3 |
3 |
|
Дополнительная погрешность из-за влияния температуры, %/°С |
± 0,003 |
± 0,003 |
± 0,03 |
± 0,03 |
|
Габаритные размеры (высота х ширина х глубина), мм, не более |
72 х 72 х 75 |
96 х 96 х 75 |
83 х 70 х 66 |
83 х 70 х 66 |
|
Масса, кг, не более |
0,3 |
0,5 |
0,3 |
0,3 |
-
2 Условия эксплуатации амперметров AMP: Нормальные условия эксплуатации приборов:
20 ± 5;
30 - 80;
98 - 106 (735 - 795);
25 - 50;
95; 84 - 106,7 (630 - 800).
50000;
-
- температура окружающего воздуха, °С
-
- относительная влажность воздуха, %
-
- атмосферное давление, кПа (мм рт. ст.)
Рабочие условия эксплуатации приборов:
-
- температура окружающего воздуха, °С
-
- относительная влажность воздуха при температуре окружающего воздуха 40оС, %, не более
-
- атмосферное давление, кПа (мм рт. ст.)
-
3 Средняя наработка на отказ, ч, не менее
Лист № 3 всего листов 5 4 Виды сменных шкал в зависимости от используемых ТТ и применения их в соответствующих приборах приведен в таблице 2.
Таблица 2
|
Номер модификации прибора |
Номер применяемой шкалы |
Коэффициент трансформации используемого ТТ |
Диапазон измерений, А |
Диапазон показаний, А |
|
AMP 72 х 72 16003 |
16006 |
30/5 А |
0 - 30 |
30 - 90 |
|
16007 |
75/5 А |
0 - 75 |
75 - 225 | |
|
16008 |
200/5 А |
0 - 200 |
200 - 600 | |
|
AMP 72 х 72 16004 |
16009 |
50/5 А |
0 - 50 |
50 - 65 |
|
16010 |
100/5 А |
0 - 100 |
100 - 130 | |
|
16011 |
200/5 А |
0 - 200 |
200 - 250 | |
|
16012 |
400/5 А |
0 - 400 |
400 - 520 | |
|
16013 |
600/5 А |
0 - 600 |
600 - 780 | |
|
16014 |
1000/5 А |
0 - 1000 |
1000 - 1300 | |
|
16015 |
1250/5 А |
0 - 1250 |
1250 - 1600 | |
|
16016 |
1500/5 А |
0 - 1500 |
1500 - 1950 | |
|
16019 |
2000/5 А |
0 - 2000 |
2000 - 2600 | |
|
AMP 96 х 96 16073 |
16076 |
30/5 А |
0 - 30 |
30 - 90 |
|
16077 |
75/5 А |
0 - 75 |
75 - 225 | |
|
16078 |
200/5 А |
0 - 200 |
200 - 600 | |
|
AMP 96 х 96 16074 |
16079 |
50/5 А |
0 - 50 |
50 - 65 |
|
16080 |
100/5 А |
0 - 100 |
100 - 130 | |
|
16081 |
200/5 А |
0 - 200 |
200 - 250 | |
|
16082 |
400/5 А |
0 - 400 |
400 - 520 | |
|
16083 |
600/5 А |
0 - 600 |
600 - 780 | |
|
16084 |
1000/5 А |
0 - 1000 |
1000 - 1300 | |
|
16085 |
1250/5 А |
0 - 1250 |
1250 - 1600 | |
|
16086 |
1500/5 А |
0 - 1500 |
1500 - 1950 | |
|
16087 |
2000/5 А |
0 - 2000 |
2000 - 2600 | |
|
16088 |
2500/5 А |
0 - 2500 |
2500 - 3250 | |
|
16089 |
3000/5 А |
0 - 3000 |
3000 - 3900 | |
|
16090 |
4000/5 А |
0 - 4000 |
4000 - 5200 | |
|
16091 |
5000/5 А |
0 - 5000 |
5000 - 6500 | |
|
16092 |
6000/5 А |
0 - 6000 |
6000 - 7800 | |
|
AMP DIN 16030 |
16031 |
Без ТТ |
0 - 5 |
5 - 6,5 |
|
16032 |
50/5 А |
0 - 50 |
50 - 65 | |
|
16033 |
100/5 А |
0 - 100 |
100 - 130 | |
|
16034 |
200/5 А |
0 - 200 |
200 - 250 | |
|
16035 |
400/5 А |
0 - 400 |
400 - 520 | |
|
16036 |
600/5 А |
0 - 600 |
600 - 780 | |
|
16037 |
1000/5 А |
0 - 1000 |
1000 - 1300 | |
|
16038 |
1250/5 А |
0 - 1250 |
1250 - 1600 | |
|
16039 |
1500/5 А |
0 - 1500 |
1500 - 1950 | |
|
16040 |
2000/5 А |
0 - 2000 |
2000 - 2600 | |
|
16041 |
2500/5 А |
0 - 2500 |
2500 - 3250 | |
|
16042 |
3000/5 А |
0 - 3000 |
3000 - 3900 | |
|
16043 |
4000/5 А |
0 - 4000 |
4000 - 5200 | |
|
16044 |
5000/5 А |
0 - 5000 |
5000 - 6500 | |
|
16045 |
6000/5 А |
0 - 6000 |
6000 - 7800 |
Лист № 4 всего листов 5
