МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «17» апреля 2023 г. № 840

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» апреля 2023 г. № 840

Лист № 1 Регистрационный № 26624-04                                           Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установка расходомерная СПУ ПГ-2М

Установка расходомерная СПУ ПГ-2М (далее - СПУ ПГ-2М) предназначена для воспроизведения объемного расхода и объема газа в рабочих условиях, а также массового расхода газа, объемного расхода и объема газа, приведенного к стандартным условиям.

Область применения - поверка средств измерений расхода и количества газа.

Установка применяются в качестве рабочего эталона 1 разряда в соответствии с Государственной поверочной схемы для средств измерений объемного и массового расходов газа.

Описание средства измерений

Принцип действия СПУ ПГ-2М основан на подаче природного газа из газопровода высокого давления после редуцирования в одну из двух измерительных линий установки. В качестве эталонных преобразователей расхода в установке применяются сопла, работающие в критическом режиме, которые могут подключаться с помощью запорно-регулирующей арматуры в любой комбинации.

Преобразователи давления и температуры, установленные в местах расположения эталонных критических сопел и поверяемого средства измерений, обеспечивают измерения параметров газового потока при рабочих условиях. Подогрев и охлаждение газа от исходной температуры на 20 °С производится с помощью теплообменных устройств при расходе до Qct= 2500 м³/ч (Q_CT - расход, приведенный к стандартным условиям).

В состав СПУ ПГ-2М входят:

• - ресивер для выравнивания температурного поля;

• - бойлер с теплообменным устройством для подогрева природного газа;

• - холодильная установка с теплообменным устройством для охлаждения природного газа;

• - два фильтра для очистки газа;

• - измерительные линий с прямыми участками газопровода;

• - комплект сопел и запорно-регулирующая арматура;

• - система обработки результатов измерений (ПК);

• - система контроля разности давлений, абсолютного давления и температуры в составе средств измерений утвержденного типа:

• - преобразователь давления эталонный ЭЛМЕТРО-Паскаль-04 (регистрационный № 77090-19);

• - три термопреобразователя универсальных ТПУ 0304 (регистрационный № 50519-17);

• - датчик перепада давления Turbo Flow PS (регистрационный № 51409-12);

• - датчик давления Метран-150 (регистрационный №32854-09).

Общий вид установки расходомерной СПУ ПГ-2М представлен на рисунках 1-4.

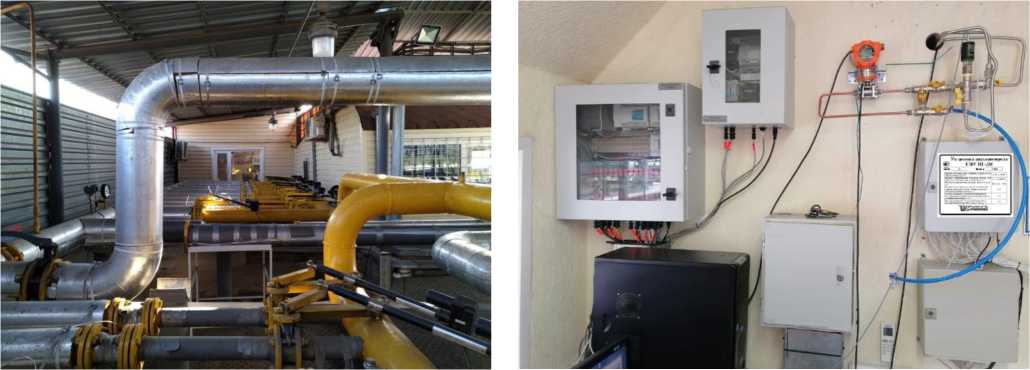

Рисунок 2 - Операторная (системы обработки результатов измерений (ПК))

Рисунок 1 - Комплект эталонных критических сопел и запорно-регулирующей арматуры

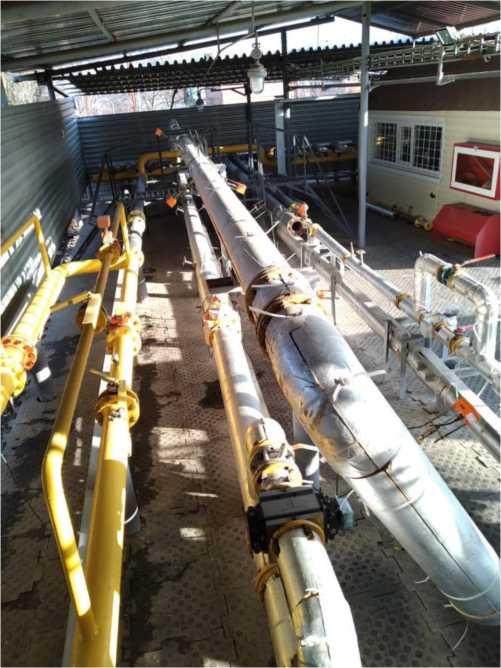

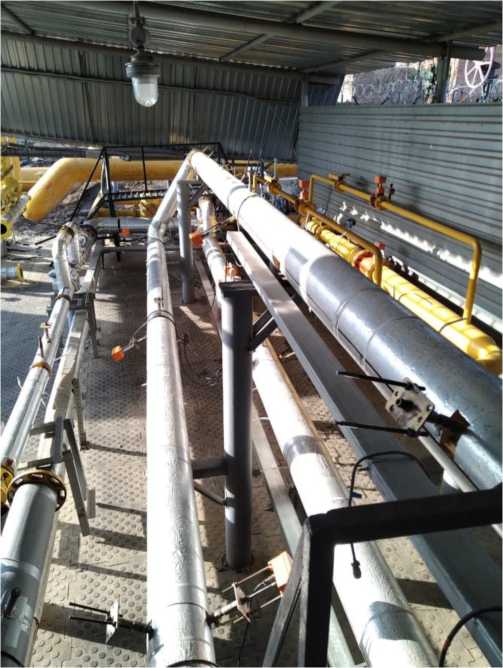

Рисунок 3 - Общий вид установки расходомерной СПУ ПГ-2М

Рисунок 4 - Общий вид установки расходомерной СПУ ПГ-2М

Пломбирование установки расходомерной СПУ ПГ-2М не предусмотрено. Цифровой заводской номер и год выпуска наносится на маркировочную табличку методом лазерной гравировки. Общий вид маркировочной таблички представлен на рисунке 5.

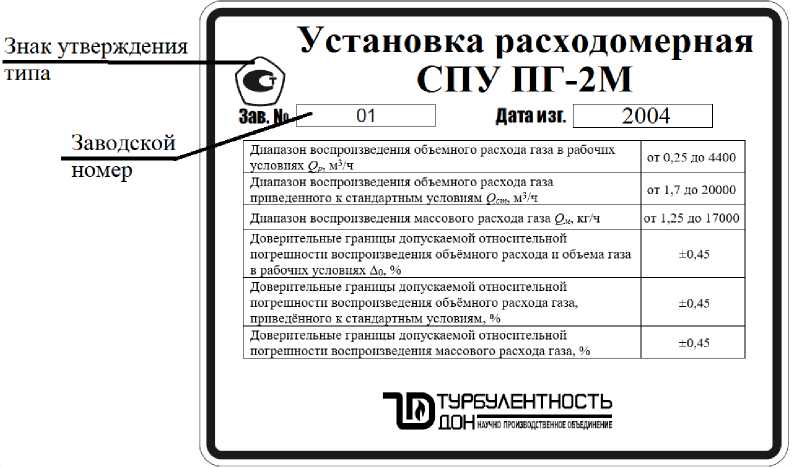

Рисунок -5 Общий вид информационной таблички

Программное обеспечение (далее - ПО) СПУ ПГ-2М установлено на IBM-совместимом компьютере с блоками сопряжения. ПО обеспечивает обработку результатов измерений давлений, температуры, разности давлений, вычисляет объемный расход газа в рабочих условиях, вычисляет объемный расход газа, приведенный к стандартным условиям, массовый расход газа.

Программное обеспечение разделено на метрологически значимую часть и метрологически незначимую часть. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных. Метрологические характеристики СПУ ПГ-2М нормированы с учетом влияния программного обеспечения. Идентификационные данные ПО СПУ ПГ-2М приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения СПУ ПГ-2М от преднамеренных и непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на маркировочную табличку методом лазерной аппликации (гравировки) и на титульный лист паспорта и руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 2 Использование по назначению, документа ТУАС.407349.001 РЭ. «Установка расходомерная СПУ ПГ-2М. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ТУ 42 1890 -034-70670506-2004. Установка расходомерная СПУ ПГ-2М. Технические условия.

Изготовитель

Общество с ограниченной ответственностью НПО «Турбулентность-ДОН»

(ООО НПО «Турбулентность-ДОН»)

ИНН 6141021685

Адрес юридический: 129110, г. Москва, вн. тер. г. муниципальный округ Мещанский, ул. Щепкина, д. 47, стр. 1, оф. V, ком. 11

Адрес места осуществления деятельности: 346800, Ростовская обл., Мясниковский р-н, с. Чалтырь, 1 км ш. Ростов-Новошахтинск, стр. № 6/8

Телефон/факс: +7 (863) 203-77-80 / 203-77-81

E-mail: info@turbo-don.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

ИНН 7809022120

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон/факс: +7 (812) 251-76-01 / 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

в части вносимых изменений

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-сайт: www.vniir.org

Е-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДАЮ приказом Федерального агентства по техническому регулированию и метрологии от «17» апреля 2023 г. № 840

Лист № 1 Всего листов 4 Регистрационный № 52490-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Система измерительная автоматизированной системы управления технологическим процессом коксовых батарей № 3 и № 4 ОАО «Алтай-Кокс» (далее - ИС) предназначена для измерений температуры и давления газа и пара, разрежения и объёмного расхода газа.

Описание средства измерений

Конструктивно ИС представляет собой трехуровневую распределенную систему и состоит из 68 измерительных каналов (ИК). ИК ИС имеют простую структуру, которая позволяет реализовать прямой метод измерений путём последовательных измерительных преобразований. ИК ИС состоят из следующих компонентов (по ГОСТ Р 8.596):

• 1) измерительные компоненты - первичные и вторичные измерительные преобразователи, имеющие нормированные метрологические характеристики (нижний уровень ИС);

• 2) комплексные компоненты - модули ввода аналоговых сигналов ADAM 5017 преобразователей измерительных ADAM серии 5000, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 22907-02 (далее - ПЛК) (средний уровень ИС);

• 3) вычислительные компоненты - автоматизированные рабочие места (АРМ) оператора (верхний уровень ИС);

• 4) связующие компоненты - технические устройства и средства связи, используемые для приёма и передачи сигналов, несущих информацию об измеряемой величине от одного компонента ИС к другому.

Принцип действия ИС заключается в следующем. Первичные измерительные преобразователи выполняют измерения физических величин и их преобразование в сигналы силы и напряжения постоянного тока, сигналы термопреобразователей сопротивления. Вторичные измерительные преобразователи обеспечивают преобразование сигналов с первичных измерительных преобразователей в унифицированные аналоговые сигналы силы постоянного тока. ПЛК измеряют выходные сигналы, и выполняют их аналого-цифровое преобразование, осуществляют преобразование цифровых кодов в значения параметров технологического процесса, выполняют логические операции. ПЛК по цифровым каналам передают информацию на АРМ оператора. АРМ оператора обеспечивает отображение параметров технологического процесса, журнала сообщений, информации о состоянии оборудования ИС. ИС функционирует в автоматическом режиме.

Заявитель

Генеральный директор АО «Алтай-Кокс»                              В.И. Валяс

Испытатель

Директор ФБУ «Томский ЦСМ»

Информационный обмен между измерительными и комплексными компонентами ИС осуществляется по кабельным сетям.

Информационный обмен между комплексными и вычислительными компонентами осуществляется посредством промышленной информационной сети по интерфейсу RS - 485.

В состав ИК ИС входят средства измерений (СИ), приведенные в таблице 1.

Таблица 1

Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты с аналогичными или лучшими метрологическими характеристиками.

ИС имеет заводской номер № 1, наносится на лицевую панель шкафа для размещения ПЛК в виде наклейки, представлено на рисунке 1.

Место нанесения заводского номера

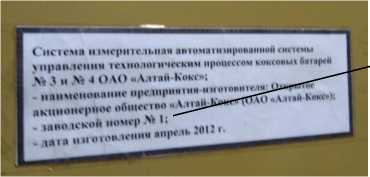

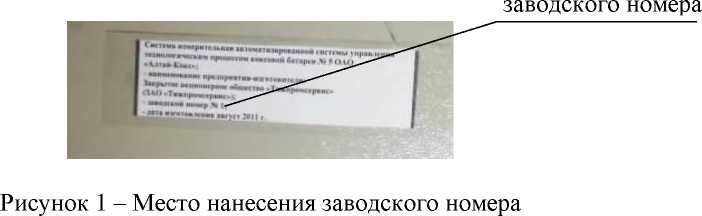

Рисунок 1 - Место нанесения заводского номера

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование средств измерений, входящих в состав ИК ИС, выполняется в соответствии с их эксплуатационной документацией.

Программное обеспечение (ПО) ИС включает в себя встроенное ПО средств измерений в составе ИС и ПО, установленное на АРМ оператора. Встроенное ПО ПЛК (метрологически значимая часть ПО ИС) разработано в системе программирования UltraLogik и осуществляет автоматизированный сбор, обработку и передачу измерительной информации на АРМ оператора, обеспечение работы предупредительной и аварийной сигнализации. ПО АРМ оператора предназначено для отображения измерительной информации. ПО АРМ оператора не является метрологически значимым. Идентификационные данные метрологически значимой части ПО ПЛК приведены в таблице 2. Уровень защиты ПО ИС «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на титульный лист паспорта печатным способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе 4 инструкции пользователя.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Изготовитель

Открытое акционерное общество «Алтай-Кокс» (ОАО «Алтай-Кокс»)

ИНН 2205001753

Юридический адрес: 654107, Алтайский край, г. Заринск, ул. Притаежная, д. 2

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ») Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д. 17-а

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313315.

УТВЕРЖДАЮ приказом Федерального агентства по техническому регулированию и метрологии от «17» апреля 2023 г. № 840

Лист № 1 Всего листов 4 Регистрационный № 49223-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная автоматизированной системы управления технологическим процессом коксовой батареи № 5 ОАО «Алтай-Кокс»

Назначение средства измерений

Система измерительная автоматизированной системы управления технологическим процессом коксовой батареи № 5 ОАО «Алтай-Кокс» (далее - ИС) предназначена для измерений температуры коксового газа и пара, объемного расхода, давления, разрежения, перепада давления коксового газа.

Описание средства измерений

Конструктивно ИС представляет собой трехуровневую распределенную систему и состоит из 53 измерительных каналов (ИК). ИК ИС имеют простую структуру, которая позволяет реализовать прямой метод измерений путём последовательных измерительных преобразований. ИК ИС состоят из следующих компонентов (по ГОСТ Р 8.596):

• 1) измерительные компоненты - первичные и вторичные измерительные преобразователи, имеющие нормированные метрологические характеристики (нижний уровень ИС);

• 2) комплексные компоненты - модули ввода аналоговых сигналов контроллеров программируемых логических PLC Modicon, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 18649-07 (далее - ПЛК) (средний уровень ИС);

• 3) вычислительные компоненты - автоматизированные рабочие места (АРМ) оператора (верхний уровень ИС);

• 4) связующие компоненты - технические устройства и средства связи, используемые для приёма и передачи сигналов, несущих информацию об измеряемой величине от одного компонента ИС к другому.

Принцип действия ИС заключается в следующем. Первичные измерительные преобразователи выполняют измерения физических величин и их преобразование в сигналы силы и напряжения постоянного тока, сигналы термопреобразователей сопротивления. Вторичные измерительные преобразователи обеспечивают преобразование сигналов с первичных измерительных преобразователей в унифицированные аналоговые сигналы силы постоянного тока. ПЛК измеряют выходные сигналы, и выполняют их аналого-цифровое преобразование, осуществляют преобразование цифровых кодов в значения параметров технологического процесса, выполняют логические операции. ПЛК по цифровым каналам передают информацию на АРМ оператора. АРМ оператора обеспечивает отображение параметров технологического процесса, журнала сообщений, информации о состоянии оборудования ИС. ИС функционирует в автоматическом режиме.

Информационный обмен между измерительными и комплексными компонентами ИС осуществляется по кабельным сетям.

Информационный обмен между комплексными и вычислительными компонентами осуществляется посредством промышленной информационной сети по интерфейсу RS - 485.

В состав ИК ИС входят средства измерений (СИ), приведенные в таблице 1.

Таблица 1

Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты с аналогичными или лучшими метрологическими характеристиками.

ИС имеет заводской номер № 1, наносится на лицевую панель шкафа для размещения ПЛК в виде наклейки, представлено на рисунке 1.

Место нанесения

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование средств измерений, входящих в состав ИК ИС, выполняется в соответствии с их эксплуатационной документацией.

Программное обеспечение

Программное обеспечение (ПО) ИС включает в себя встроенное ПО средств измерений в составе ИС и ПО, установленное на АРМ оператора. Встроенное ПО ПЛК (метрологически значимая часть ПО ИС) разработано в системе программирования Concept Programming Unit и осуществляет автоматизированный сбор, обработку и передачу измерительной информации на АРМ оператора, обеспечение работы предупредительной и аварийной сигнализации. ПО АРМ оператора предназначено для отображения измерительной информации.

ПО АРМ оператора не является метрологически значимым. Идентификационные данные метрологически значимой части ПО ПЛК приведены в таблице 2. Уровень защиты ПО ИС «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на титульный лист паспорта печатным способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

приведены в разделе 4 инструкции пользователя.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Изготовитель

Закрытое акционерное общество «Тяжпромсервис» (ЗАО «Тяжпромсервис»)

ИНН 4217000927

Юридический адрес: Россия 654005, Кемеровская обл., г. Новокузнецк, ул. Орджоникидзе, д. 5

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ») Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д. 17-а

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313315.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» апреля 2023 г. № 840

Лист № 1 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Автоцистерны ФоксТанк-АЦ, автотопливозаправщики ФоксТанк-АТЗ и прицепы-цистерны ФоксТанк-ПЦ

Автоцистерны ФоксТанк-АЦ, автотопливозаправщики ФоксТанк-АТЗ и прицепы-цистерны ФоксТанк-ПЦ (далее - АЦ, АТЗ и ПЦ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м³.

Принцип действия АЦ, АТЗ и ПЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

АЦ, АТЗ и ПЦ состоят из стальной сварной цистерны, имеющей в поперечном сечении круглую, эллиптическую или чемоданообразную форму, установленной на 2-х или 3-х осном шасси. АЦ, АТЗ и ПЦ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из герметичных секций. При сливе секции могут объединяться с помощью технологического оборудования, установленного на цистерне. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной прямоугольной формы с установленным указателем уровня налива из металлического уголка или пластины.

Технологическое оборудование предназначено для операций   налива-слива

нефтепродуктов и включает в себя:

• - горловину с указателем уровня и воздухоотводящим устройством;

• - съемную крышку горловины с заливным люком и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

• - узел выдачи топлива для АТЗ;

- насос и датчик уровня по дополнительному заказу.

Для измерений объема нефтепродуктов при заправке автотранспорта узел выдачи топлива АТЗ, расположенный в ящике, закрепленном на раме шасси, комплектуется одним или двумя счетчиками жидкости СЖ-ППО (регистрационный номер 59916-15).

АЦ, АТЗ и ПЦ имеют модификации ФоксТанк-АЦ/АТЗ/ПЦ-3, ФоксТанк-АЦ/АТЗ/ПЦ-4, ФоксТанк-АЦ/АТЗ/ПЦ-7, ФоксТанк-АЦ/АТЗ/ПЦ-10, ФоксТанк-АЦ/АТЗ/ПЦ-13, ФоксТанк-АЦ/АТЗ/ПЦ-16, ФоксТанк-АЦ/АТЗ/ПЦ-19, ФоксТанк-АЦ/АТЗ/ПЦ-22,

На боковых сторонах и сзади АЦ, АТЗ и ПЦ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Заводской номер (VIN) АЦ, АТЗ и ПЦ в виде цифро-буквенного обозначения, состоящего из семнадцати букв латинского алфавита и арабских цифр, нанесен методом фотопечати на информационную табличку. На АЦ и АТЗ расположено две информационных таблички. Первая с указанием заводского номера располагается в кабине автомобиля справой стороны дверного проема по направлению движения, место нахождение таблички приведено на рисунке 4. Вторая информационная табличка с указанием вместимости на АЦ и АТЗ установлена на передней лапе цистерны, в месте, указанном на рисунке 5. Информационная табличка с указанием заводского номера и вместимости на ПЦ расположена слева либо справа на передней опорной лапе ПЦ, в месте, указанном на рисунке 6.

Общие виды АЦ, АТЗ и ПЦ представлены на рисунках 1, 2 и 3.

Знак утверждения типа на средство измерений не наносится.

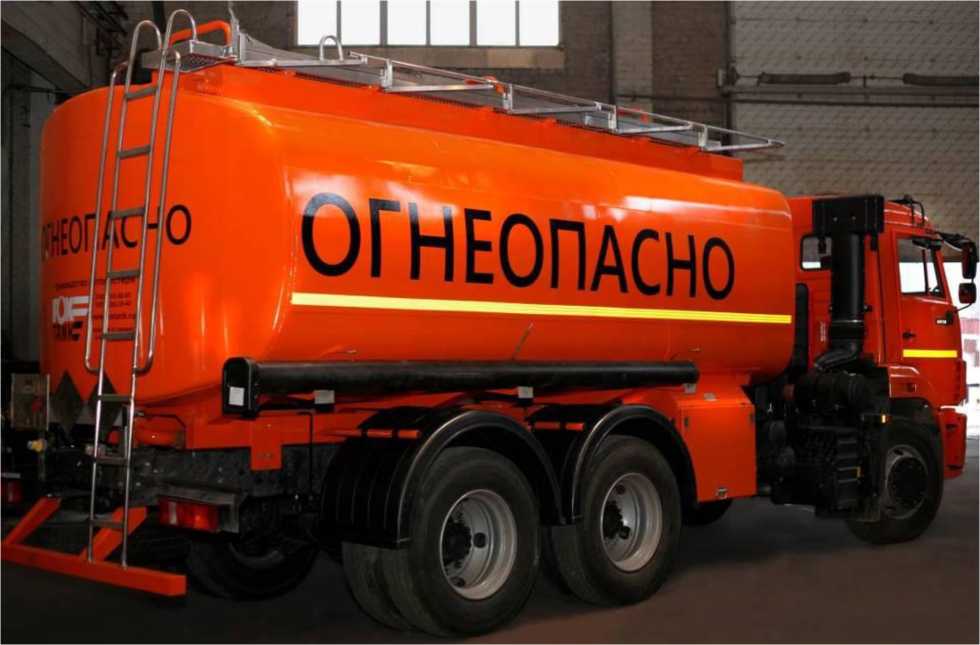

Рисунок 1 - Общий вид автотопливозаправщика ФоксТанк-АТЗ-15

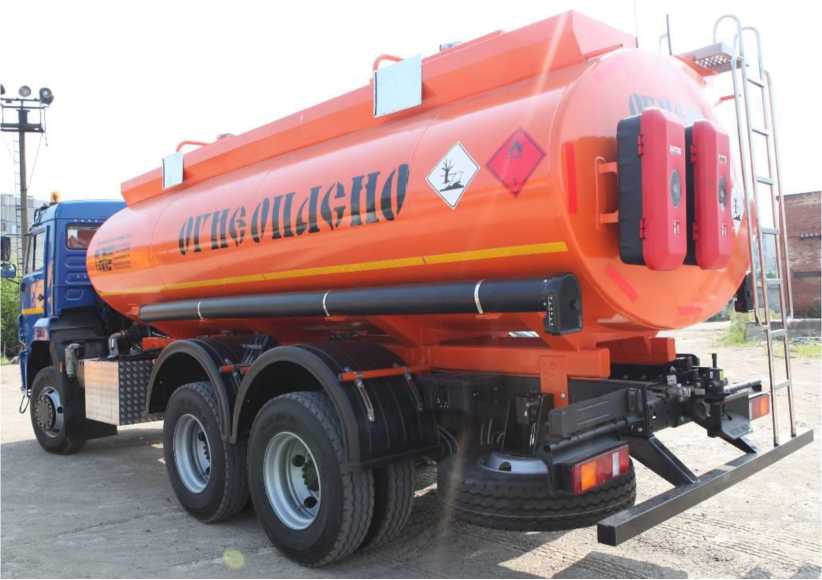

Рисунок 2 - Общий вид автоцистерны ФоксТанк-АЦ-15

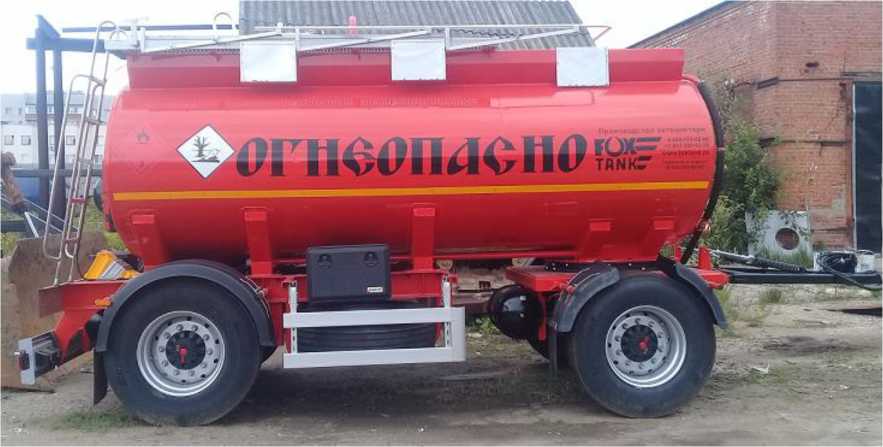

Рисунок 3 - Общий вид прицепа-цистерны ФоксТанк-ПЦ-12

Место нанесения заводского номера

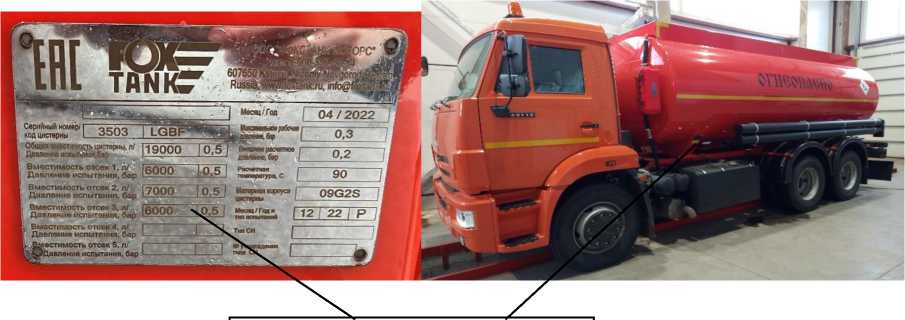

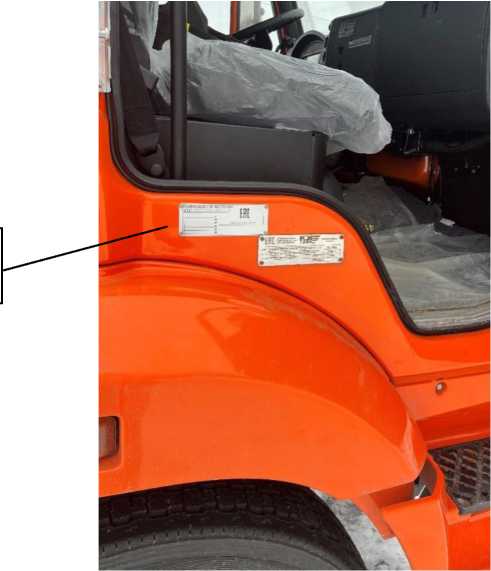

Рисунок 4 - Место нанесения заводского номера АЦ и АТЗ

Место нанесения вместимости АЦ и АТЗ

Рисунок 5 - Место расположения таблички с указанием вместимости АЦ и АТЗ

Место нанесения заводского номера и вместимости ПЦ

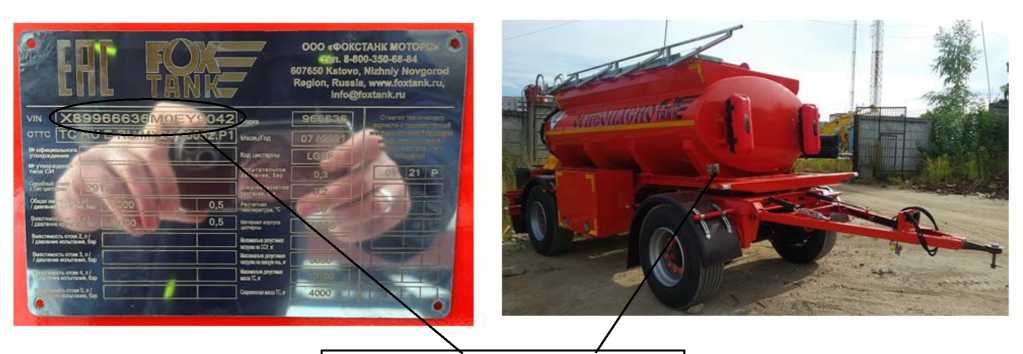

Рисунок 6 - Место нанесения заводского номера ПЦ

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 7 и 8. Знак поверки наносится ударным способом на заклепку, крепящую указатель уровня налива

Верхняя образующая

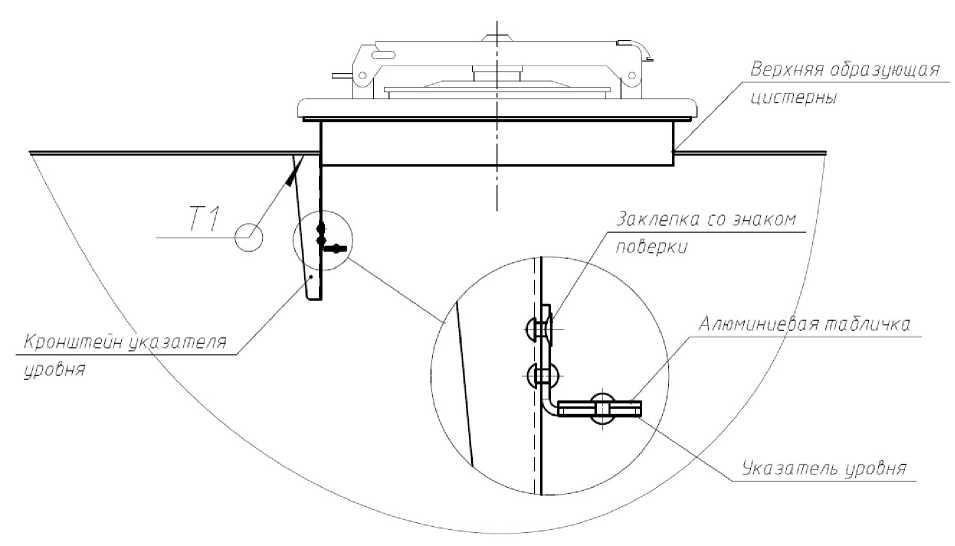

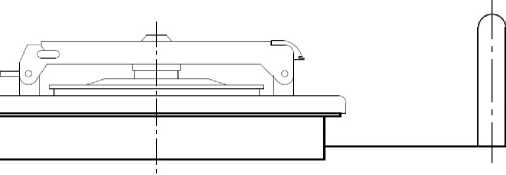

Рисунок 7 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки на заклепку, проходящую через верхнюю образующую цистерны и указатель уровня налива в виде пластины

уровня

Указатель уровня

Заклепка со знаком поверки

!

/

Алюминиевая табличка

-----------------------------------

Верхняя образующая / цистерны

Кронштейн указателя

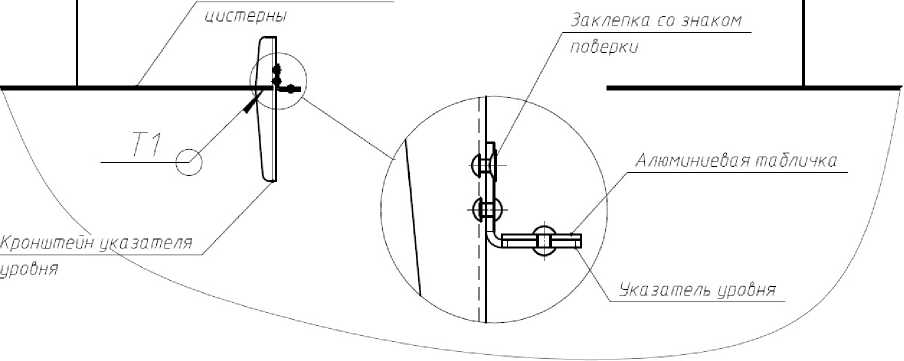

Рисунок 8 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки на заклепку, проходящую через стенку горловины и указатель уровня налива в виде уголка

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Метрологические характеристики

Таблица 6 - Метрологические характеристики

Таблица 7 - Метрологические характеристики

Таблица 8 - Метрологические характеристики

Таблица 9 - Метрологические характеристики

Таблица 10 - Метрологические характеристики

Таблица 11 - Метрологические характеристики

Таблица 12 - Метрологические характеристики

Продолжение таблицы 12

Таблица 13 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации и паспорта-формуляра печатным способом.

Комплектность средства измерений

Таблица 14 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе 11 руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 4521-01-62239059-2016 Автоцистерны ФоксТанк-АЦ, автотопливозаправщики ФоксТанк-АТЗ и прицепы-цистерны ФоксТанк-ПЦ. Технические условия.

Общество с ограниченной ответственностью «ФоксТанк Моторс»

(ООО «ФоксТанк Моторс»)

ИНН 5261068651

Адрес юридический: 603000, г. Нижний Новгород, ул. Максима Горького, д. 77, оф. 60

Адрес места осуществления деятельности: 607650, Нижегородская обл., г. Кстово, ул. Магистральная, д. 4Б

Тел./факс: +7(831)216-07-53 / +7(831)216-07-53

E-mail: info@foxtank.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» апреля 2023 г. № 840

Лист № 1

Всего листов 15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Центральная

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Центральная (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «ФСК ЕЭС» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC (SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC (SU) более, чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более, чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки и заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер 384. Заводской номер указывается в формуляре АИИС КУЭ.

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной   информационно-измерительной системы коммерческого учета

электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Лист № 4 Всего листов 15 Метрологические и технические характеристики

Таблица 2 - Состав измерительных каналов (ИК) АИИС КУЭ

Таблица 3 - Метрологические характеристики

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов

АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с

Пр имечания

• 1 Границы интервала допускаемой относительной погрешности §1(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности §1(2)%р и 52%q для cos9<1,0 нормируются от I2%.

• 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

Наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Центральная, аттестованной ФГБУ «ВНИИМС», регистрационный номер в реестре аккредитованных лиц № RA.RU.311787.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ   34.601-90   Информационная технология. Комплекс стандартов

на автоматизированные системы. Автоматизированные системы. Стадии создания;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн. тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (495) 710-90-91

Факс: +7 (495) 710-96-55

E-mail: info@fsk-ees.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн. тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (495) 710-90-91

Факс: +7 (495) 710-96-55

E-mail: info@fsk-ees.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119631, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
