МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

18 декабря 2019 г.

Москва

О переоформлении свидетельства № 44693 об утверждении типа средств измерений «Счетчики газа СГБМ-1,6» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО ПКФ «БЕТАР», г. Чистополь, Республика Татарстан, от 24 июля 2019 г. №№ 426, 427 приказываю:

• 1. Внести изменения в описание типа счетчиков газа СГБМ-1,6, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 27702-11, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Установить поверку по документу ПДЕК.407292.001 И1 «ГСИ. Счетчики газа СГБМ-1,6. Методика поверки» с изменением № 2, утвержденному ФГУП «ВНИИР» 10 июля 2019 г., и распространить действие документа на счетчики газа СГБМ-1,6, находящиеся в эксплуатации.

• 3. Переоформить свидетельство № 44693 об утверждении типа счетчиков газа СГБМ-1,6, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 27702-11, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г                             Л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «18» декабря 2019 г. № 3035

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа СГБМ-1,6 предназначены для измерения объема газа при учете потребления газа индивидуальными потребителями в жилищно-коммунальном и бытовом хозяйстве.

Принцип действия счетчиков газа СГБМ-1,6 основан на изменении пропорционально расходу частоты акустических колебаний газа, проходящего через струйный блок датчика расхода и счете импульсов, производимых датчиком расхода.

Счетчики газа СГБМ-1,6 состоят из:

• 1) датчика расхода газа, находящегося в герметичном корпусе и включающего в себя струйный блок и пневмоэлектропреобразователь;

• 2) электронного блока, производящего усиление и формирование импульсов счета, и включающего в себя жидкокристаллический индикатор (ЖКИ) и батарею для питания блока электронного и ЖКИ;

• 3) кожуха.

Счетчики газа СГБМ-1,6 выпускаются классов точности 1,0 и 1,5 по ГОСТ 8.401-80.

Счетчик газа выпускается в четырех исполнениях:

• - без температурной коррекции;

• - без температурной коррекции с импульсным выходом;

• - с температурной коррекцией;

• - с температурной коррекцией и с импульсным выходом.

Исполнение счетчиков газа СГБМ-1,6 с температурной коррекцией приводит измеренный объем газа к температуре 20 °С.

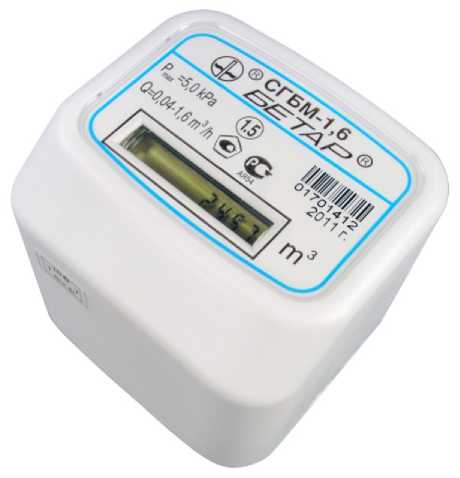

Рисунок 1 - Общий вид счетчиков газа СГБМ-1,6.

Газ, проходя через струйный генератор датчика расхода, генерирует в нем акустические колебания с частотой пропорциональной расходу газа. Акустические колебания передаются в пневмоэлектропреобразователь, в котором акустические колебания преобразуются в электрический сигнал. Электрический сигнал поступает в электронный блок, который производит усиление сигнала, формирует импульсы счета, производит подсчет импульсов, переводит полученное количество импульсов в значение потреблённого объёма газа и выводит это значение на ЖКИ.

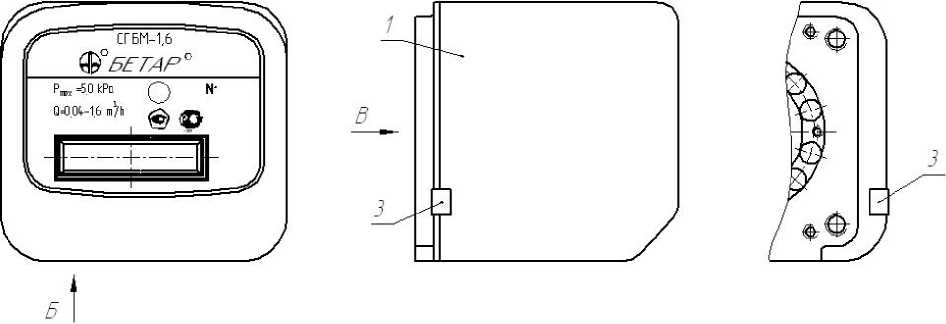

На рисунке 2 приведена схема пломбирования и обозначение мест для нанесения пломб для защиты от несанкционированного доступа.

д

b

Рисунок 2 - Схема пломбирования счетчиков газа СГБМ-1,6

где:

• 1 - Счетчик газа СГБМ-1,6;

• 2 - самоклеющаяся пломба со знаком поверки;

• 3 - самоклеющаяся пломба, предотвращающая демонтаж кожуха и доступ к электронному блоку счетчика. Материал самоклеющейся пломбы разрушаемый при отклеивании и не допускающий повторного наклеивания.

Программное обеспечение счетчиков газа СГБМ-1,6 является встроенным. Разделение программного обеспечения на метрологически значимую и незначимую части отсутствует. Метрологически значимым является все программное обеспечение.

Программное обеспечение счетчиков газа СГБМ-1,6 обеспечивает измерение и хранение результатов измерения, а также их отображение на ЖКИ прибора.

Недопустимое влияние на программное обеспечение счетчика через интерфейс связи отсутствует. Программное обеспечение счетчика не оказывает влияния на метрологические характеристики средства измерений. Средства и пользовательская среда для программирования или изменения программного обеспечения отсутствует.

Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки) удаления и иных преднамеренных изменений программного обеспечения и измеренных данных.

Программное   обеспечение   обладает   следующими функциональными

возможностями:

• - прием и подсчет импульсов с учетом калибровочных переменных, поступающих с частотой, пропорциональной расходу газа, с выхода пьезоэлектрического преобразователя после их усиления и обработки компаратором электронного блока счетчика;

• - преобразование количества накапливаемых импульсов в значение объема потребленного газа;

• - отображение измеренной величины объема газа на встроенном ЖКИ;

• - вывод на внешний ИК-светодиод калиброванных импульсов, соответствующих прохождению 1 л газа (воздуха) через счетчик;

• - хранение накопленного значения объема потребляемого газа в энергонезависимой памяти микроконтроллера счетчика;

• - вывод на ЖКИ номера версии программного обеспечения и значения контрольной суммы при включении питания;

• - защита от несанкционированного доступа (изменения) к данным.

С целью обеспечения целостности программное обеспечение производит расчет цифрового идентификатора программного обеспечения и индикацию его на ЖКИ. Расчет цифрового идентификатора производится по алгоритму MD5 или CRC16 в зависимости от исполнения электронного блока.

Таблица 1 - Идентификационные данные программного обеспечения

Конструкция счетчиков газа исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с пунктом 4.3 Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики счетчиков газа

Таблица 3 - Технические характеристики счетчиков газа

наносится на центральную часть лицевой панели счетчиков, флексографским способом, и в центр титульного листа РЭ типографским способом.

Комплектность средства измерений

Таблица 4

Поверка осуществляется по документу ПДЕК.407292.001 И1 «Инструкция. ГСИ. Счетчики газа СГБМ-1,6. Методика поверки» с изменением № 2, утвержденному ФГУП «ВНИИР» 10.07.2019 г.

Основные средства поверки:

- рабочий эталон 1-го разряда в соответствии с ГПС, утвержденной приказом Рос-стандарта от 29.12.2018 г. № 2825 (установка поверочная расходоизмерительная, поверочная среда: воздух, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределами основной относительной погрешности не более ±0,33 % для счетчиков газа класса точности 1.0 и не более ±0,5 % для счетчиков газа класса точности 1,5);

- секундомер механический типа СОПпр (регистрационный № 11519-11), класс точности 3, с диапазоном измерения от 0 до 30 мин.;

- барометр-анероид М-110 (регистрационный № 3745-73), пределы допускаемой абсолютной погрешности в диапазоне от 5 до 100 мм рт.ст. ±2,5 мм рт.ст.; в остальном диапазоне ±1,5 мм рт.ст., с диапазоном измерения от 5 до 790 мм рт. ст.;

- прибор комбинированный Testo 174Н (регистрационный № 47602-11), пределы допускаемой абсолютной погрешности измерения относительной влажности ±3 %, пределы допускаемой абсолютной погрешности измерения температуры ±0,5 °С, c диапазоном измерения относительной влажности от 5 до 95 % и диапазоном измерения температуры от минус 20 до плюс 70 °С;

- стенд для проверки на герметичность с рабочим давлением не менее 10 кПа.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в соответствующий раздел руководства по эксплуатации счетчиков газа, а также на самоклеющуюся пломбу в соответствии с рисунком 2.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 29.12.2018 №2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа

ПДЕК.407292.001 ТУ Счетчики газа СГБМ-1,6. Технические условия

Общество с ограниченной ответственностью Производственно-коммерческая фирма «БЕТАР» (ООО ПКФ «БЕТАР»)

ИНН 1652005250

Адрес: Россия, Республика Татарстан, 422980, г. Чистополь, ул. Энгельса, 129Т

Телефон: 8-800-500-45-45, (84342) 5-69-69

Web-сайт: www.betar.ru

Е-mail: info@betar.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-сайт: www.vniir.org

Е-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015.
