Номер по Госреестру СИ: 9506-18
9506-18 Преобразователи измерительные напряжения постоянного тока
(Е857)
Назначение средства измерений:
Преобразователь измерительный напряжения постоянного тока Е857 (в дальнейшем ИП) предназначен для линейного преобразования входного сигнала в унифицированный электрический сигнал постоянного тока.
Внешний вид.
Преобразователи измерительные напряжения постоянного тока
Рисунок № 1
Внешний вид.
Преобразователи измерительные напряжения постоянного тока
Рисунок № 2
Внешний вид.
Преобразователи измерительные напряжения постоянного тока
Рисунок № 3
Внешний вид.
Преобразователи измерительные напряжения постоянного тока
Рисунок № 4
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится табличку ИП фотохимическим способом и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным напряжения постоянного тока Е857
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
ТУ 25-0415.046-85 Преобразователи измерительные постоянного тока Е856, напряжения постоянного тока Е857
Поверка
Поверкаосуществляется по документу МП.ВТ.126-2005 «Преобразователи измерительные напряжения постоянного тока Е857. Методика поверки», согласованному РУП «Витебский ЦСМС» 25.10.2005 г.
Основные средства поверки: калибратор программируемый П320 (регистрационный № 4511-74); компаратор напряжений Р3003 (регистрационный № 7476-91); магазин сопротивлений Р33 (регистрационный № 1321-60); магазин сопротивлений Р4002 (регистрационный № 2224-66);
катушка сопротивления образцовая Р321 0,1 Ом кл.т.0,01 (регистрационный № 1162-58);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на мастику, уложенную в углубление корпуса над одним из крепежных винтов ИП, и в виде печати в паспорт или в свидетельство о поверке ИП.
Изготовитель
Открытое акционерное общество «Витебский завод электроизмерительных приборов» (ОАО «ВЗЭП»), Республика Беларусь
Адрес: 210630, Республика Беларусь, г. Витебск, ул. Ильинского, д.19/18
Тел.: 10 375 (212) 67-03-71
Е-mail: vzep.info@gmail.com Web-сайт: www.vzep.vitebsk.by
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы»(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел.: 8 (495) 437-55-77
Факс: 8 (495) 437-56-66
E-mail: office@vniims.ru
По способу преобразования ИП относятся к преобразователям с амплитудно-импульсной модуляцией и демодуляцией, что обеспечивает гальваническое разделение входных и выходных цепей.
ИП применяют для контроля токов и напряжений постоянного тока электрических систем и установок в бортовой и стационарной аппаратуре технической диагностики подвижного состава железных дорог, для комплексной автоматизации объектов электроэнергетики, в автоматизированных системах управления технологическими процессами энергоемких объектов различных отраслей промышленности, включая атомные станции.
ИП выполнены в пластмассовом корпусе, предназначенном для навесного монтажа на щитах и панелях, с передним присоединением монтажных проводов.
Конструктивно ИП состоят из следующих основных узлов: основания; крышки; крышки клеммной колодки; контактных узлов; трансформатора; трех печатных плат, одна из указанных плат является несущей, на которой крепятся остальные печатные платы.
Контактные узлы, установленные в основании, обеспечивают контакт с подводящими проводами. Крышки контактных узлов защищают контактные узлы от попадания на них посторонних предметов.
ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.
ИП имеют модификации, отличия между которыми приведены в таблице 1. Е857 имеют исполнения: обычное, общеклиматическое (04.1**), экспортное, предназначенное для атомных станций (АС).
Фотография общего вида ИП приведена на рисунке 1, схема пломбировки от несанкционированного доступа, с указанием места для нанесения оттиска клейма ОТК и места нанесения знака поверки на ИП приведены на рисунке 2.

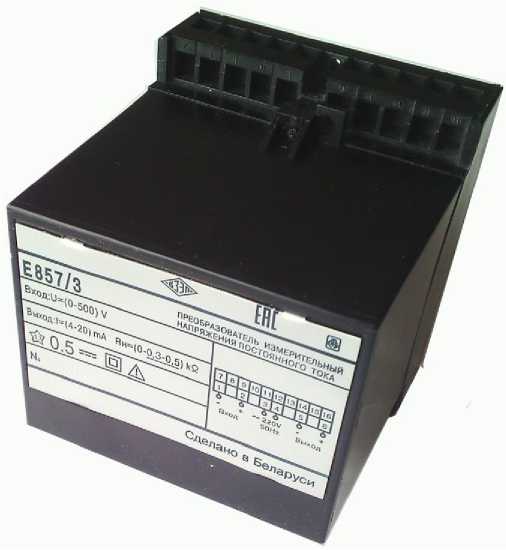

Рисунок 1 - Внешний вид ИП
-
1. Клеймо ОТК;
-
2. Место нанесения знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, с указанием места для клейма ОТК и места нанесения знака поверки средств измерений на ИП (вид сверху)
Программное обеспечение отсутствует.
Комплектость ИП представлена в таблице 4.
Таблица 4
Наименование |
Обозначение |
Количество |
Преобразователь измерительный напряжения постоянного тока Е857 (модификация по заказу) |
- |
1 |
Паспорт |
- |
1 |
Руководство по эксплуатации |
ОПМ.140.152 РЭ |
1* |
Методика поверки |
МП.ВТ.126-2005 | |
Упаковка |
- |
1 |
* - допускается 1 экз. на 3 изделия при поставке партии в один адрес; ** - при одновременной поставке в один адрес, но не менее 1 экз. в каждый транспортный ящик. |
Основные метрологические и технические характеристики ИП приведены в таблицах 1- 3.
Таблица 1 - Диапазон измерений преобразуемых входных сигналов, диапазон изменения
выходных сигналов
Тип, модификация, исполнение |
Диапазон измерений преобразуемого входного сигнала, В |
Диапазон изменения выходного сигнала, мА |
Диапазон изменения сопротивления нагрузки, кОм |
Допустимая амплитуда пульсации входного сигнала с частотой от 60 до 400 Гц, % |
Е857/1 Е857/1 АС Е857/1 эксп.исп Е857/1 О4.1** |
от 0 до 60 от 0 до 100 от 0 до 150 от 0 до 250 от 0 до 500 |
от 0 до 5 |
от 0 до 3 |
15 |
от 0 до 1000 от 0 до 1500 от 0 до 2000 |
50 | |||
Е857/3 Е857/3 АС Е857/3 эксп.исп Е857/3 О4.1** |
от 0 до 60 от 0 до 100 от 0 до 150 от 0 до 250 от 0 до 500 |
от 4 до 20 |
от 0 до 0,5 |
15 |
от 0 до 1000 от 0 до 1500 от 0 до 2000 |
50 | |||
Примечание - в ИП выходной сигнал прямо пропорционален среднему значению входного сигнала. |
Таблица 2 - Основные метрологические характеристики
Наименование характеристики |
Значение |
Нормирующее значение выходного сигнала, мА: | |
- для Е857/1; |
5 |
- для Е857/3 |
20 |
Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала, % |
±0,5 |
Номинальное напряжение сети, В |
220 или 240 |
Номинальная частота сети, Гц |
50 или 60 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Потребляемая мощность, В •А, не более: | |
- от цепи питания; |
4 |
- от цепи входного сигнала в зависимости от входного сигнала: | |
- от 0 до 60 В |
0,10 |
- от 0 до 100 В |
0,15 |
- от 0 до 150 В |
0,20 |
- от 0 до 250 В |
0,35 |
- от 0 до 500 В |
0,70 |
- от 0 до 1000 В |
1,50 |
- от 0 до 1500 В |
2,50 |
- от 0 до 2000 В |
3,00 |
Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала, % |
± 0,5 |
Диапазон рабочих температур, °С |
от -30 до +60 |
Относительная влажность при температуре +35 °С, % |
от 92 до 98 |
Габаритные размеры (длинахширинахвысота), мм, не более |
120х110х125 |
Масса, кг, не более |
0,8 |
Средняя наработка на отказ, ч, не менее |
33 000 |
Средний срок службы, лет, не менее |
12 |
