Номер по Госреестру СИ: 33513-11
33513-11 Приборы показывающие тахометра электронные
(ПТ8040)
Назначение средства измерений:
Приборы показывающие тахометра электронные ПТ8040 и модификации ПТ8040-1, ПТ8040-2, ПТ8040-2-01, ПТ8040-2-02, ПТ8040-2-03, ПТ8040-3, ПТ8040-4, ПТ8040-5, ПТ8040-6, ПТ8040-6-01, ПТ8040-6-02, ПТ8040-7, ПТ8040-7-01 (далее - тахометры) предназначены для измерения частоты вращения коленчатого вала двигателей ЯМЗ 236, 238, 8421 и их модификаций в составе с фазной обмоткой генератора автомобиля.

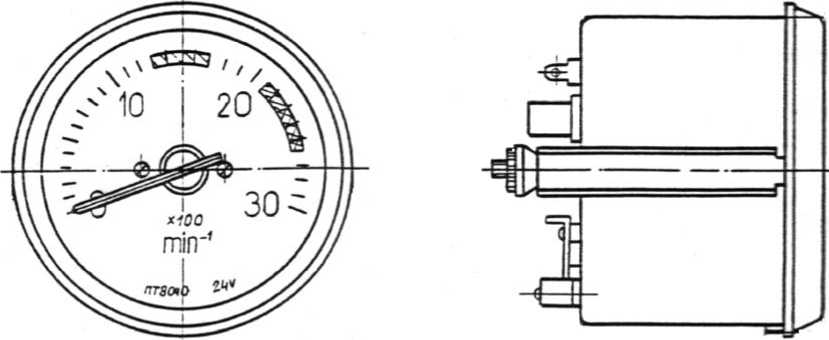

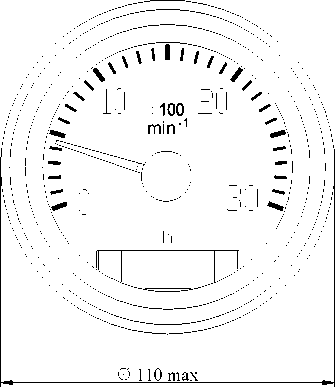

Внешний вид.
Приборы показывающие тахометра электронные
Рисунок № 1

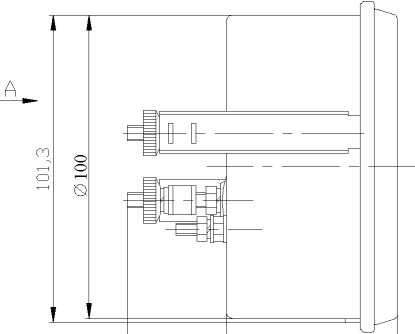

Внешний вид.
Приборы показывающие тахометра электронные

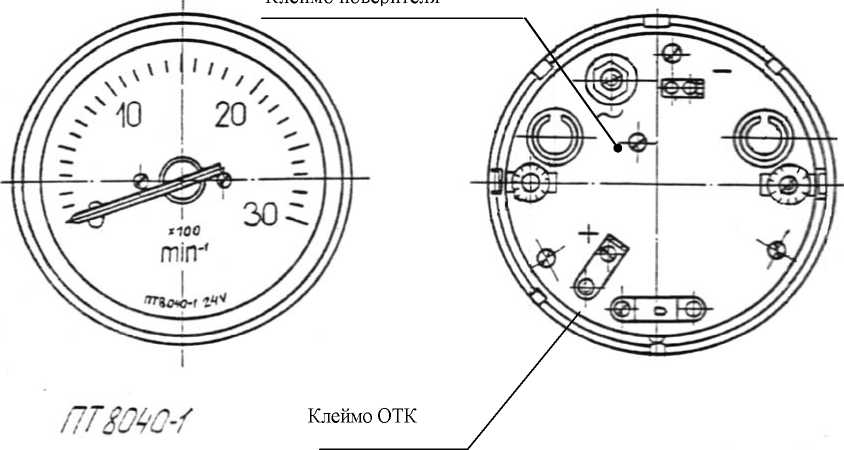

Рисунок № 2
Внешний вид.
Приборы показывающие тахометра электронные
Рисунок № 3
Внешний вид.
Приборы показывающие тахометра электронные

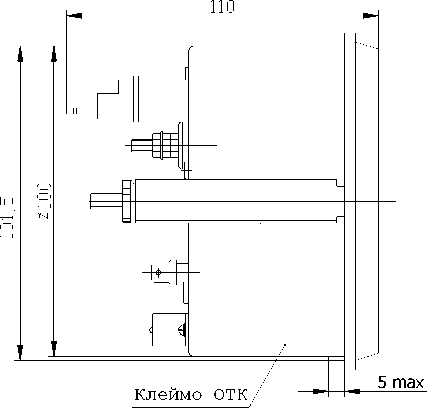

Рисунок № 4
Внешний вид.
Приборы показывающие тахометра электронные

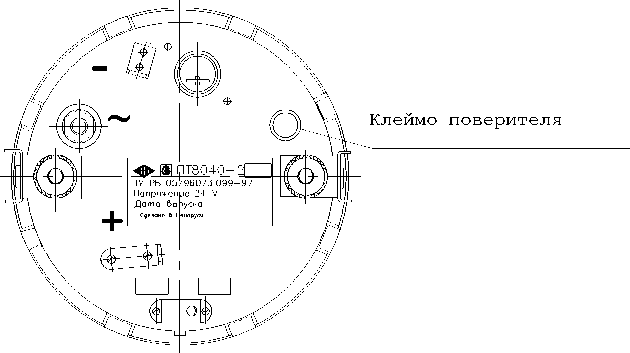

Рисунок № 5

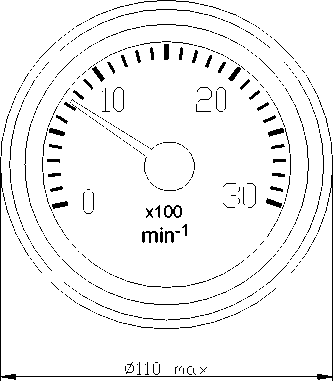

Внешний вид.
Приборы показывающие тахометра электронные
Рисунок № 6
Внешний вид.
Приборы показывающие тахометра электронные
Рисунок № 7
Внешний вид.
Приборы показывающие тахометра электронные

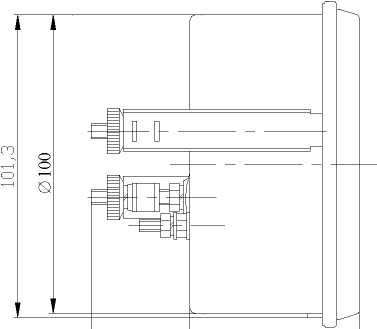

Рисунок № 8
Внешний вид.
Приборы показывающие тахометра электронные
Рисунок № 9
Внешний вид.
Приборы показывающие тахометра электронные

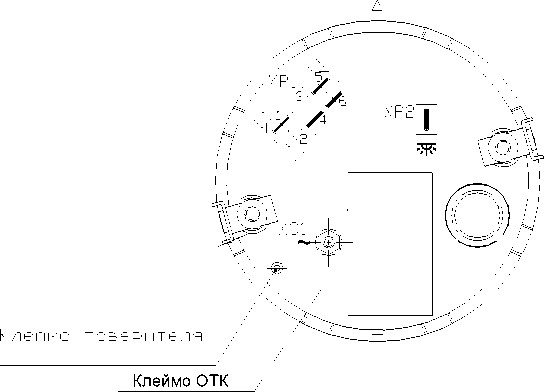

Рисунок № 10
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.06.2016
Номер записи - 119753
ID в реестре СИ - 342153
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - Первичная поверка при выпуске
Наличие периодической поверки - Нет
Модификации СИ
Производитель
Изготовитель - ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП)
Страна - БЕЛАРУСЬ
Населенный пункт - г.Витебск
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Приборы показывающие тахометра электронные (ПТ8040)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
12941-13 11.07.2018 |
Измерители цифровые, ЦР8001 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
13214-16 27.07.2022 |
Преобразователи измерительные переменного тока, Е854-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
|
13214-92 01.04.2015 |
Преобразователи измерительные переменного тока, Е854-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
13215-16 27.07.2022 |
Преобразователи измерительные напряжения переменного тока, Е855-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год; 2 года - для исполнения АС |
|
13215-92 01.04.2015 |
Преобразователи измерительные напряжения переменного тока, Е855-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
18885-09 09.02.2020 |
Преобразователи измерительные переменного тока, Е842/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
19925-00 01.08.2015 |
Амперметры и вольтметры, Э8030-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
19926-00 01.08.2015 |
Амперметры и вольтметры, Э8032-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
19927-00 01.08.2015 |
Измерители, Э8031-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
20536-00 29.08.2018 |
Частотомеры, В89/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
20537-00 27.04.2022 |
Частотомеры, Э8036, Э8036/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
20982-13 11.07.2018 |
Преобразователи измерительные переменного тока, Е854-Ц ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
20983-11 05.07.2016 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-Ц ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
20984-13 11.07.2018 |
Преобразователи измерительные напряжения переменного тока, Е855-Ц ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
30273-11 18.05.2016 |
Приборы показывающие измерительные спидометра, ПА8090 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка при выпуске |
|
30968-14 06.03.2019 |
Приборы показывающие измерительные спидометра, ПА8046 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
33513-11 27.06.2016 |
Приборы показывающие тахометра электронные, ПТ8040 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка при выпуске |
|
51126-12 11.09.2017 |
Устройства измерительные, ЦЕ8120 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
51845-12 21.11.2017 |
Приборы показывающие измерительные спидометра, ПА8160 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
2 года |
|
53742-13 06.06.2018 |
Приборы показывающие измерительные спидометра, ПА8115 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
53743-13 06.06.2018 |
Тахометры электронные, ПТ8114 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
54117-13 11.07.2018 |
Спидометры электронные, ПА8160-5 и ПА8160-6 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
2 года |
|
54168-13 11.07.2018 |
Тахометры электронные, ПТ8040 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
59356-14 12.12.2019 |
Счетчики активной электрической энергии однофазные многофункциональные электронные, ЭЭ8007 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
2 года |
|
59357-14 12.12.2019 |
Счетчики активной электрической энергии трехфазные многофункциональные электронные, ЭЭ8005 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
8 лет |
|
64269-16 27.02.2025 |
Амперметры и вольтметры, Э8030-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
65185-16 04.09.2021 |
Спидометры электронные, ПА8090 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
69203-17 29.03.2022 |
Спидометры электронные, ПА8160 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
7008-13 11.07.2018 |
Преобразователи измерительные активной мощности трехфазного тока, Е848-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; с 30.10.2015 г. 1 год (2 года - для исполнения АС) |
|
7604-10 01.04.2015 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
7604-16 31.01.2022 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год; 2 года - для исполнения АС |
|
7604-16 26.04.2017 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
|
7975-09 09.02.2020 |
Преобразователи измерительные постоянного тока, Е846-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
9505-10 01.04.2015 |
Преобразователи измерительные частоты переменного тока, Е858 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
9505-16 03.06.2021 |
Преобразователи измерительные частоты переменного тока, Е858 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
|
9506-13 11.07.2018 |
Преобразователи измерительные напряжения постоянного тока, Е857 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
9508-16 28.02.2018 |
Преобразователи измерительные постоянного тока, Е856 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
|
9508-84 01.04.2015 |
Преобразователи измерительные постоянного тока, Е856 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
9511-10 01.04.2015 |
Преобразователи измерительные суммирующие постоянного тока, Е851 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
9508-18 31.10.2022 |
Преобразователи измерительные постоянного тока, Е856 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
|
9506-18 29.03.2023 |
Преобразователи измерительные напряжения постоянного тока, Е857 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
7008-18 29.03.2023 |
Преобразователи измерительные активной мощности трехфазного тока, Е848-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
18885-20 27.07.2022 |
Преобразователи измерительные переменного тока, Е842/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год - для мод. Е842/1, 2 года - для мод. Е842/1 АС |
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Приборы показывающие тахометра электронные (ПТ8040)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Приборы показывающие тахометра электронные (ПТ8040)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|

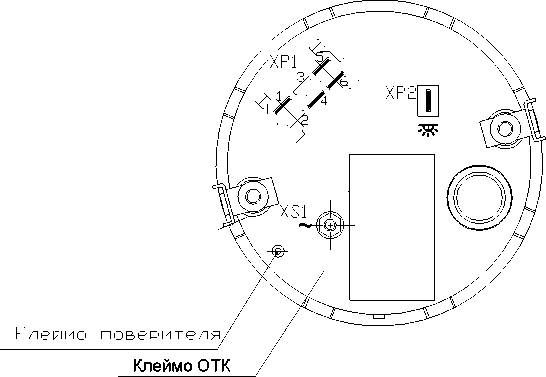

Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на тахометр методом штемпелевания (наклейки) и типографским способом на титульные листы паспорта и руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика прямых измерений содержится в Руководстве по эксплуатации (Раздел 4, п. 4.2).
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тахометрам ПА80400 и модификациям ПТ8040-1, ПТ8040-2, ПТ8040-2-01, ПТ8040-2-02, ПТ8040-2-03, ПТ8040-3, ПТ8040-4, ПТ8040-5, ПТ8040-6, ПТ8040-6-01, ПТ8040-6-02, ПТ8040-7, ПТ8040-7-01
ГОСТ Р 52230-2004 «Электрооборудование автотракторное. Общие технические условия».
ТУ РБ 05796073.099-97 Тахометры электронные ПТ8040
Поверка
Поверкаосуществляется только при выпуске из производства в соответствии с методикой поверки
МП 253-11-02, утвержденной ГЦИ СИ ФГУП "ВНИИМ им.Д.И.Менделеева" в апреле 2011 г. Основные средства поверки:
- частотомер Ф5043, класс точности от 0,1 до 0,5;
- осциллограф С1-83, диапазон частот от 0 до 5 МГц;
- генератор сигналов низкочастотный Г3-109, диапазон частот от 0,001 до 10000 Гц.
- источник питания постоянного тока Б5-30, выходное напряжение от 2,5 до 50 В;
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер 30001-10. Адрес: 190005, Санкт-Петербург, Московский пр., д. 19 тел. (812)251-76-01, факс (812)713-01-14,e-mail: info@vniim.ru
Принцип действия тахометра заключается в измерении и преобразования частоты импульсов, поступающих с выхода фазной обмотки генератора автомобиля. Измеренная частота пропорциональна частоте вращения коленчатого вала автомобиля. Тахометр устанавливается на автомобиле и питается от его бортовой сети.
Тахометр состоит из корпуса и крышки В корпусе закреплён измерительный механизм, лицевая сторона защищена стеклом. Шкала тахометра выполнена по форме круговой с углом разворота шкалы 220°. Конструкцией предусмотрена возможность опломбирования крепёжных винтов и штекерных соединений. Общий вид тахометров, пломбировка и указание места для нанесения оттисков клейм представлен на рис. 1 и 2 в металлическом корпусе, а рис. 3 и 4 - в пластмассовом корпусе.
Модификации тахометра, диапазон измерений, режимы работы тахометра (передаточное отношение «вал-генератор» двигателя i, число пар полюсов Р), номинальное напряжение питания , материал корпуса приведены в таблице 1.
Таблица 1
|
Модификация тахометра |
Диапазон измерений, мин -1 |
Передаточное отношение «вал-генератор двигателя, i |
Число пар полюсов, Р |
Номинальное напряжение питания, В |
Материал корпуса |
|
ПТ8040 |
0-3000 |
«2,08» или «2,34» |
6 |
24 | |
|
ПТ8040-1 |
0-3000 |
«2,04» |
6/8 |
24 | |
|
ПТ8040-2 |
0-3000 |
«2,08» или «2,34» |
6 |
24 | |
|
ПТ8040-2-01 |
0-3000 |
«2,40» или «2,60» |
6 |
24 | |
|
ПТ8040-2-02 |
0-3000 |
«2,90» или «3,20» |
6 |
24 | |
|
ПТ8040-2-03 |
0-3000 |
«2,18» или «2,40» |
6 |
24 |
П |
|
ПТ8040-3 |
0-3000 |
«2,08», «2,34», 2,40», 2,60», «2,90», «3,00», «3,20», «3,227», «3,32» «3,70», «4,00», «4,075» |
6 |
24 | |
|
ПТ8040-4 |
0-3000 |
6 |
24 |
М | |
|
ПТ8040-5 |
0-3000 |
От 0,30 до 9,99 с шагом 0,01 |
От 1 до 9 |
24 | |
|
ПТ8040-6 |
0-4000 |
«2,90» |
6 |
24 | |
|
ПТ8040-6-01 |
0-3000 |
«2,125» |
6 |
24 | |
|
ПТ8040-6-02 |
0-4000 |
«2,95» |
6 |
24 | |
|
ПТ8040-7 |
0-4000 |
«2,26» |
6 |
12 | |
|
ПТ8040-7-01 |
0-4000 |
«2,517» |
6 |
12 |
Тахометр ПТ8040-5 дополнительно оснащён счётчиком суммарного времени работы двигателя. При выпуске в тахометрах ПТ8040-3, ПТ8040-4, ПТ8040-5 устанавливается режим «2,34» при Р=6, либо любой другой (из таблицы 1) по требованию потребителя.
Подключение тахометров в металлическом корпусе обеспечивается штыревыми контактами на корпусе, а тахометров в пластмассовом корпусе - колодкой гнездовой и винтовыми зажимами.
Тахометры ПТ8040-3, ПТ8040-4, ПТ8040-5 оснащены кнопкой, расположенной на задней стороне корпуса и предназначенной для выбора и установки режимов.
Тахометры ПТ8040, ПТ8040-6, ПТ8040-6-01, ПТ8040-6-02, ПТ8040-7, ПТ8040-7-01 имеют шкалу с цветными зонами. Диапазоны показаний для тахометров по цветным зонам показаны в таблице 2
Таблица 2
|
Модификации тахометров |
Диапазон показаний по цветным зонам, мин -1 | ||||
|
Белая |
Бледнозелёная |
Зелёная |
Жёлтая |
Красная | |
|
ПТ8040 |
- |
- |
1300-1700 |
2100-23-- |
2300-2600 |
|
ПТ8040-6 |
- |
600-800 |
800-1700 |
1700-2850 |
До 600 От 2850 |
|
ПТ8040-6-01 |
- |
- |
750-2500 |
250-750 |
2500 |
|
ПТ8040-6-02 |
- |
650-750 |
750-1600 |
1600-2650 |
До 650 От 2650 |
|
ПТ8040-7 |
750 |
- |
750-3200 |
- |
32002600 |
|
ПТ8040-7-01 |
750 |
- |
7502600 |
- | |
Для тахометров ПТ8040-1, ПТ8040-2, ПТ8040-2-01, ПТ8040-2-02, ПТ8040-2-3, ПТ8040-3, ПТ8040-4, ПТ8040-5 цветные зоны отсутствуют. Показания тахометров, связанные с входным сигналом, приведены в таблицах 3, 4, 5 и 6.
Таблица 3
|
Проверяемая отметка шкалы, об/мин |
Частота входного сигнала, соответствующая проверяемой отметке шкалы, Г ц | |||
|
ПТ8040, ПТ8040-2 |
ПТ8040-1 | |||
|
Р=6 |
Р=6 |
Р=8 | ||
|
i=2,08 |
i=2,34 |
i=2,04 | ||
|
0 |
0 |
0 |
0 |
0 |
|
500 |
104 |
117 |
102 |
136 |
|
1000 |
208 |
234 |
204 |
272 |
|
1500 |
312 |
351 |
306 |
408 |
|
2000 |
416 |
468 |
408 |
544 |
|
2500 |
520 |
585 |
510 |
680 |
|
3000 |
624 |
702 |
612 |
816 |
Таблица 4
|
Проверяемая отметка мин -1 |
Частота входного сигнала, соответствующая проверяемой отметки, Гц | |||||
|
ПТ8040-2-01 |
ПТ8040-2-02 |
ПТ8040-2-03 | ||||
|
Р=6 | ||||||
|
i =2,40 |
i =2,60 |
i =2,90 |
i =3,20 |
i =2,18 |
i =2,40 | |
|
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
500 |
120 |
130 |
145 |
160 |
109 |
120 |
|
1000 |
240 |
260 |
29 |
320 |
218 |
240 |
|
1500 |
360 |
390 |
435 |
480 |
327 |
360 |
|
2000 |
480 |
520 |
580 |
640 |
436 |
480 |
|
2500 |
600 |
650 |
725 |
800 |
545 |
600 |
|
3000 |
720 |
780 |
870 |
960 |
654 |
720 |
Таблица 5
|
Проверяемая отметка мин -1 |
Частота входного сигнала, соответствующая проверяемой отметки, Г ц | |||||
|
ПТ8040-3, ПТ8040-4 | ||||||
|
Р=6 | ||||||
|
i =2,08 |
i =2,34 |
i =2,40 |
i =2,60 |
i =2,90 |
i =3,00 | |
|
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
500 |
104 |
117 |
120 |
130 |
145 |
150 |
|
1000 |
208 |
234 |
240 |
260 |
290 |
300 |
|
1500 |
312 |
351 |
360 |
390 |
435 |
450 |
|
2000 |
416 |
468 |
480 |
520 |
580 |
600 |
|
2500 |
520 |
585 |
600 |
650 |
725 |
750 |
|
3000 |
624 |
702 |
720 |
780 |
870 |
900 |
|
i =3,20 |
i =3,227 |
i =3,32 |
i =3,70 |
i =4,00 |
i =4,075 | |
|
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
500 |
160 |
161 |
166 |
185 |
200 |
204 |
|
1000 |
320 |
323 |
332 |
370 |
400 |
408 |
|
1500 |
480 |
484 |
498 |
555 |
600 |
611 |
|
2000 |
640 |
646 |
664 |
740 |
800 |
815 |
|
2500 |
800 |
807 |
830 |
925 |
1000 |
1019 |
|
3000 |
960 |
968 |
996 |
1110 |
1200 |
1223 |
Таблица 6
|
Проверяемая отметка шка- -1 лЫ’ мин |
Частота входного сигнала, соответствующая проверяемой отметки, Гц | ||||
|
ПТ8040-6 |
ПТ8040-6-01 |
ПТ8040-6-02 |
ПТ8040-7 |
ПТ8040-7-01 | |
|
Р=6 | |||||
|
2,90 |
2,125 |
2,95 |
2,26 |
2,517 | |
|
0 |
0 |
0 |
0 |
0 |
0 |
|
500 |
145 |
106 |
148 |
113 |
126 |
|
1000 |
290 |
213 |
295 |
226 |
252 |
|
1500 |
435 |
319 |
443 |
339 |
378 |
|
2000 |
580 |
425 |
590 |
452 |
503 |
|
2500 |
725 |
531 |
738 |
565 |
629 |
|
3000 |
870 |
638 |
885 |
678 |
755 |
|
3500 |
1015 |
- |
1033 |
791 |
881 |
|
4000 |
1160 |
- |
1180 |
904 |
1007 |
Показания тахометра связаны с частотой входного сигнала формулой
где N - показания тахометра, мин -1;
f - частота входного сигнала, Г ц;
60 - коэффициент перевода Гц - в мин -1,
Р - число пар полюсов (для ПТ8040, ПТ8040-2, ПТ8040-2-01, ПТ8040-2-02, ПТ8040-2-03, ПТ8040-3, ПТ8040-4, ПТ8040-6, ПТ8040-6-01, ПТ8040-6-02, ПТ8040-7, ПТ8040-7-01 - Р=6, для ПТ8040-1 - Р=6, Р=8; для ПТ8040-5 - Р= 1 ... 9;
i - передаточное отношение в соответствии с таблицами 3, 4, 5, 6
f • 60
P • i ’
(1)
!
ТТРЪТЮГП ТТСтРПЫТРТТСТ
,57max
90 max
, 57max
90 max
лист № 8 всего листов 10
Комплект поставки тахометра приведён в таблице 8 Таблица 8
|
Наименование |
Кол. |
Примечание |
|
Прибор показывающий тахометра электронный ПТ8040 |
1 шт. |
Модификация указывается при заказе. |
|
Паспорт |
1 экз. |
Поставка паспорта на каждое изделие производится по отдельному договору-заказу потребителя. |
|
Методика поверки МП 253-11-02 |
1 экз. |
Поставка по месту проведения первичной поверки |
|
Руководство по эксплуатации 3ПМ.499.399РЭ 3ПМ.499.398РЭ 3ПМ.499.418РЭ |
1 экз. |
ПТ8040-3 ПТ8040-4 ПТ8040-5 При одновременной поставке в один адрес, но не менее 1 экз. в каждую транспортную тару |
|
Коробка упаковочная |
1 шт. |
тахометров представлены в таблице 7
Таблица 7
|
№ п.п |
Наименование характеристики |
Значение характеристики |
|
1 |
Диапазон показаний, мин -1 |
от 0 до 4000 |
|
2 |
Диапазон измерений, мин -1 |
от 250 до 4000 |
|
3 |
Цена деления шкалы, мин -1 |
100 |
|
4 |
Пределы допускаемой основной приведенной погрешности, % |
±2,5 |
|
5 |
Пределы допускаемой дополнительной погрешности от воздействия изменения температуры в рабочем диапазоне на каждые 10° С изменения температуры в диапазоне от минус 45° С до + 60° С, в долях от основной погрешности |
0,5 |
|
6 |
Пределы допускаемой дополнительной погрешности от воздействия повышенной влажности при температуре 35°С и относительной влажности 100 %, в долях от основной погрешности |
1,0 |
|
7 |
Вариация показаний тахометра, в долях от основной погрешности |
1,0 |
|
8 |
Предел допускаемой дополнительной погрешности при отклонении от вертикали фронтальной поверхности тахометра от 20° до 30°, в долях от основной погрешности |
0,5 |
|
9 |
Номинальное напряжение питания постоянного тока, В |
24, 12 |
|
10 |
Рабочий диапазон напряжения питания, В |
от 21,6 до 30 |
|
11 |
Пределы допускаемой дополнительной погрешности, вызванной изменением подводимого напряжения питания в долях от основной погрешности |
0,5 |
|
12 |
Пределы допускаемой основной относительной погрешности счётчика учёта суммарного времени работы двигателя(ёмкость счётчика 99999,9 ч) от измеряемого значения, % |
±0,5 |
|
13 |
Потребляемая мощность (без подсветки), Вт, не более |
3 |
|
14 |
Габаритные размеры (диаметр, длина), мм, не более: в металлическом корпусе в пластмассовом корпусе |
110, 106 110, 89 |
|
15 |
Масса, кг, не более: в металлическом корпусе в пластмассовом корпусе |
0,65 0,35 |
|
16 |
Вид климатического исполнения |
У2ТУ |
|
17 |
Изделие неремонтируемое взамозаменяемое | |
|
18 |
Значение гамма-процентной наработки на отказ при Y=90 %, км пробега: ПТ8040, ПТ8040-1 ПТ804002, ПТ8040-2-01, ПТ8040-2-02, ПТ8040-2-03, ПТ8040-3,ПТ8040-4, ПТ8040-5. ПТ8040-6, ПТ8040-6-01, ПТ8040-6-02, ПТ8040-7, ПТ8040-7-01 |
600000 (или 10000 моточасов) 800000 (или 13333 моточасов). |
лист № 9 всего листов 10
