Принцип действия измерителей заключается в измерении входного сигнала методом аналого-цифрового преобразования и выводе информации на дисплей.

Измерители применяются в комплекте с термопарами и термометрами сопротивления в составе автоматизированных комплексов управления производствами для дистанционных измерений температуры.

Измерители конструктивно состоят из корпуса, крышки и лицевой панели, на которой находятся ручки управления и цифровое табло.

В корпусе измерителей закреплены три платы с радиоэлементами.

Для внешнего подключения имеется клеммная колодка.

Значение измеренной величины индицируется на цифровом табло.

В измерителе имеется два идентичных сравнивающих устройства, управляющих двумя реле, встроенных в измеритель и предназначенных для управления внешними исполнительными механизмами.

Измерители изготавливают в следующих модификациях:

ЦР8001/1, ЦР8001/2, ЦР8001/3, ЦР8001/4, ЦР8001/6, ЦР8001/7, ЦР8001/8, ЦР8001/9.

На рисунке 1 представлен внешний вид измерителей.

На рисунке 2 указана схема указания мест расположения клейма ОТК и клейма (наклейки) поверителя на измеритель.

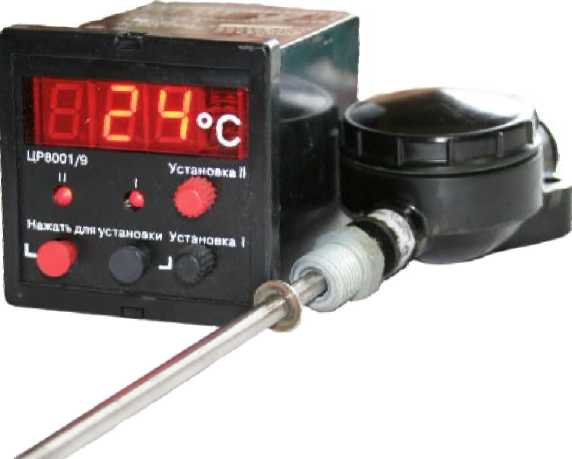

Рисунок 1 - Внешний вид измерителя

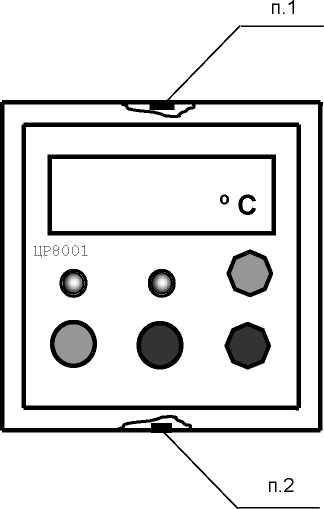

Рисунок 2 - Схема указания мест расположения клейма ОТК (1) и клейма (наклейки) поверителя (2) на измеритель

В комплект поставки входят:

• - измеритель;

• - паспорт;

• - руководство по эксплуатации;

• - методика поверки (по запросу поверяющих организаций);

• - коробка упаковочная;

• - скоба;

• - винт BM3-6gx8.32.036 - 2 шт.

Основные технические характеристики преобразователей приведены в таблице 1.

Таблица 1

Лист № 3 Всего листов 4 Измерители ЦР8001/3, 4, 6, 7 изготавливаются со вспомогательной частью, в которой размещены контакты для подключения термопар и элемент компенсации температуры холодного спая. Погрешность канала компенсации температуры холодного спая включена в допуск на основную погрешность.

Время срабатывания при переключении электрических цепей измерителя ЦР8001/9 2с. Рабочие условия применения:

• - температура окружающего воздуха, °С....................................от минус 10 до плюс 50;

• - относительная влажность воздуха, %.....................................................до 90 при 30 °С;

Напряжение питания от сети переменного тока, % ..........................................220 В ( _-⁺₁¹₅⁰ );

Частота напряжения питания, Гц ..............................................................................50, 60;

Потребляемая мощность, В^А...........................................................................................8;

Время срабатывания при переключении электрических цепей измерителя ЦР8001/9 >2с

Габаритные размеры, мм, не более ...................................................................73 х73х125;

Масса, кг, не более ........................................................................................................0,65;

Средний срок службы, лет, не менее
