Номер по Госреестру СИ: 9508-16
9508-16 Преобразователи измерительные постоянного тока
(Е856)
Назначение средства измерений:
Преобразователи измерительные постоянного тока Е856 (далее по тексту - ИП) предназначены для линейного преобразования силы постоянного тока в унифицированный выходной сигнал постоянного тока.
Внешний вид.
Преобразователи измерительные постоянного тока
Рисунок № 1
Внешний вид.
Преобразователи измерительные постоянного тока
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.02.2018
Номер записи - 165995
ID в реестре СИ - 388395
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год; 2 года - для исполнения АС
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Е856/1,
Производитель
Изготовитель - ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП)
Страна - БЕЛАРУСЬ
Населенный пункт - г.Витебск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2300 от 2018.11.07 О внесении изменений в описание типа на термопреобразователи сопротивления ТСП, ТСМ
№125 от 2024.01.18 ПРИКАЗ_Об утверждении типов средств измерений (17)
№55 от 2016.02.03 Об утверждении типов средств измерений
№239 от 2015.03.03 О продлении срока действия свидетельств об утверждении типов стандартных образцов
№334 от 2004.11.30 О предоставлении лицензии на осуществление деятельности по изготовлению и ремонту средств измерений ОАО НПП"Эталон"
№853 от 2007.03.26 О внесении изменений в приказ Госстандарта России от 5 марта № 73 "О создании Технического комитета по стандартизации "Наукоемкие технологии"
№1827 от 2017.08.30 О переоформлении свидетельств об утверждении типов стандартных образцов
№977 от 2018.05.21 Об утверждении типов средств измерений
№3436 от 2019.12.27 О внесении изменений в описания типов стандартных образцов и продлении срока действия свидетельств об утверждении типов стандартных образцов
№2364 от 2024.10.09 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах стандартных образцов в части продления срока действия СО (32)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Преобразователи измерительные постоянного тока (Е856)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
12941-13 11.07.2018 |
Измерители цифровые, ЦР8001 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
13214-16 27.07.2022 |
Преобразователи измерительные переменного тока, Е854-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
|
13214-92 01.04.2015 |
Преобразователи измерительные переменного тока, Е854-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
13215-16 27.07.2022 |
Преобразователи измерительные напряжения переменного тока, Е855-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год; 2 года - для исполнения АС |
|
13215-92 01.04.2015 |
Преобразователи измерительные напряжения переменного тока, Е855-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
18885-09 09.02.2020 |
Преобразователи измерительные переменного тока, Е842/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
19925-00 01.08.2015 |
Амперметры и вольтметры, Э8030-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
19926-00 01.08.2015 |
Амперметры и вольтметры, Э8032-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
19927-00 01.08.2015 |
Измерители, Э8031-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
20536-00 29.08.2018 |
Частотомеры, В89/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
20537-00 27.04.2022 |
Частотомеры, Э8036, Э8036/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
20982-13 11.07.2018 |
Преобразователи измерительные переменного тока, Е854-Ц ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
20983-11 05.07.2016 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-Ц ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
20984-13 11.07.2018 |
Преобразователи измерительные напряжения переменного тока, Е855-Ц ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
30273-11 18.05.2016 |
Приборы показывающие измерительные спидометра, ПА8090 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка при выпуске |
|
30968-14 06.03.2019 |
Приборы показывающие измерительные спидометра, ПА8046 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
33513-11 27.06.2016 |
Приборы показывающие тахометра электронные, ПТ8040 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка при выпуске |
|
51126-12 11.09.2017 |
Устройства измерительные, ЦЕ8120 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
51845-12 21.11.2017 |
Приборы показывающие измерительные спидометра, ПА8160 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
2 года |
|
53742-13 06.06.2018 |
Приборы показывающие измерительные спидометра, ПА8115 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
53743-13 06.06.2018 |
Тахометры электронные, ПТ8114 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
54117-13 11.07.2018 |
Спидометры электронные, ПА8160-5 и ПА8160-6 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
2 года |
|
54168-13 11.07.2018 |
Тахометры электронные, ПТ8040 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
59356-14 12.12.2019 |
Счетчики активной электрической энергии однофазные многофункциональные электронные, ЭЭ8007 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
2 года |
|
59357-14 12.12.2019 |
Счетчики активной электрической энергии трехфазные многофункциональные электронные, ЭЭ8005 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
8 лет |
|
64269-16 27.02.2025 |
Амперметры и вольтметры, Э8030-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
65185-16 04.09.2021 |
Спидометры электронные, ПА8090 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
69203-17 29.03.2022 |
Спидометры электронные, ПА8160 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
7008-13 11.07.2018 |
Преобразователи измерительные активной мощности трехфазного тока, Е848-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; с 30.10.2015 г. 1 год (2 года - для исполнения АС) |
|
7604-10 01.04.2015 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
7604-16 31.01.2022 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год; 2 года - для исполнения АС |
|
7604-16 26.04.2017 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
|
7975-09 09.02.2020 |
Преобразователи измерительные постоянного тока, Е846-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
9505-10 01.04.2015 |
Преобразователи измерительные частоты переменного тока, Е858 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
9505-16 03.06.2021 |
Преобразователи измерительные частоты переменного тока, Е858 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
|
9506-13 11.07.2018 |
Преобразователи измерительные напряжения постоянного тока, Е857 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
9508-16 28.02.2018 |
Преобразователи измерительные постоянного тока, Е856 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год; 2 года - для исполнения АС |
|
9508-84 01.04.2015 |
Преобразователи измерительные постоянного тока, Е856 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
9511-10 01.04.2015 |
Преобразователи измерительные суммирующие постоянного тока, Е851 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
9508-18 31.10.2022 |
Преобразователи измерительные постоянного тока, Е856 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
|
9506-18 29.03.2023 |
Преобразователи измерительные напряжения постоянного тока, Е857 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
7008-18 29.03.2023 |
Преобразователи измерительные активной мощности трехфазного тока, Е848-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
18885-20 27.07.2022 |
Преобразователи измерительные переменного тока, Е842/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год - для мод. Е842/1, 2 года - для мод. Е842/1 АС |
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Кто поверяет Преобразователи измерительные постоянного тока (Е856)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Преобразователи измерительные постоянного тока (Е856)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на табличку ИП фотохимическим способом и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным постоянного тока Е856ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия.
ТУ 25-0415.046-85 «Преобразователи измерительные постоянного тока Е856, напряжения постоянного тока Е857».
Поверка
Поверка осуществляется по документу МП.ВТ.125-2005 «Преобразователи измерительные постоянного тока Е856. Методика поверки», согласованному РУП «Витебский ЦСМС» 25.10.2005 г.Перечень основных средств поверки:
- калибратор программируемый П320, диапазоны калиброванных напряжений: от 0 до 100 мВ, от 0 до 1000 В, кл. т. 0,005.
- амперметр Д50543, диапазон измеряемого тока от 0 до 1 А, нормальная область частот от 45 до 500 Гц, кл. т. 0,1;
- магазин сопротивлений Р33, величина сопротивлений от 0,1 до 99999,9 Ом, кл.т. 0,2;
- катушки сопротивлений образцовые Р321 0,1 Ом, 10 Ом, кл. т . 0,01;
- компаратор напряжений Р3003, номинальное напряжение ± 10 В, номинальный ток нагрузки 5 мА, номинальное сопротивление не менее 2 кОм, пределы допускаемой погрешности ± 0,0005 %.
Изготовитель
Открытое акционерное общество «Витебский завод электроизмерительных приборов» (ОАО «ВЗЭП»), Республика БеларусьАдрес: 210630, г. Витебск, ул. Ильинского, д.19/18
Тел. (10375212) 37-03-71
E-mail: vzep@vitebsk.by, www.vzep.vitebsk.by
Экспертиза проведена Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
ИП выполнены в едином корпусе, предназначенного для навесного монтажа на щитах и панелях с передним присоединением проводов.
ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.
ИП выпускаются в нескольких модификациях, приведенных в таблице 1. ИП Е856/1, Е856/3, Е856/5, Е856/7 имеют исполнения: обычное, общеклиматическое (04.1**), экспортное и предназначенное для атомных станций (АС), Е856/8 имеет обычное и атомное исполнения.
Фотография общего вида ИП приведена на рисунке 1, схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП приведены на рисунке 2.

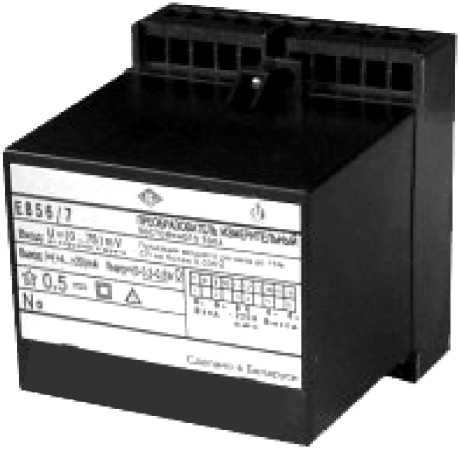

Рисунок 1 - Фотография общего вида
1 Клеймо ОТК ;
2 Клеймо поверителя

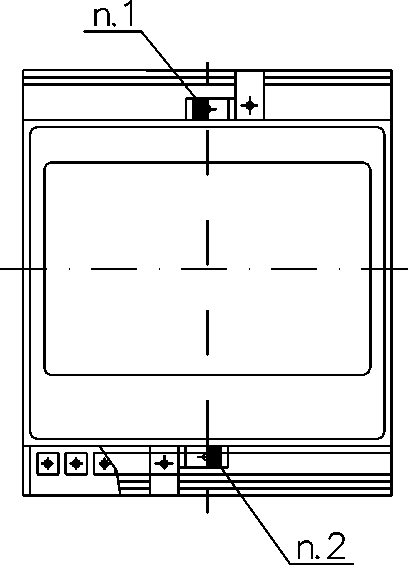

Рисунок 2 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП (вид сверху)
Комплект поставки соответствует таблице 2.
Таблица 2
|
Наименование |
Количество, шт. (экз) |
|
Преобразователь измерительный постоянного тока Е856 (модификация по заказу) |
1 |
|
Паспорт |
1 |
|
Руководство по эксплуатации |
1* |
|
Методика поверки | |
|
Упаковка |
1 |
|
Примечания: * - при поставке партии допускается 1 экз. на 3 изделия | |
|
** - при одновременной поставке в один адрес, но не менее 1 экз. в каждый транспортный ящик. | |
Диапазоны измерений входного и диапазоны изменения выходного сигналов, диапазон изменения сопротивления нагрузки приведены в таблице 1.
Таблица 1
|
Тип, модификация конструктивное исполнение |
Диапазон измерений входного сигнала |
Диапазон изменений выходного сигнала, мА |
Диапазон изменений сопротивления нагрузки, кОм |
Допустимая амплитуда пульсации входного сигнала с частотой от 60 до 400 Гц, % |
|
Е856/1 Е856/1 АС Е856/1 эксп. исп Е856/1 04.1** |
от 0 до 75 мВ |
от 0 до 5 |
от 0 до 3 |
15 |
|
Е856/3 Е856/3 АС Е856/3 эксп. исп Е856/3 04.1** |
минус 75 - 0 -плюс 75 мВ |
минус 5 - 0 - плюс 5 |
от 0 до 3 |
15 |
Продолжение таблицы 1
|
Тип, модификация конструктивное исполнение |
Диапазон измерений входного сигнала |
Диапазон изменений выходного сигнала, мА |
Диапазон изменений сопротивления нагрузки, кОм |
Допустимая амплитуда пульсации входного сигнала с частотой от 60 до 400 Гц, % |
|
Е856/5 Е856/5 АС Е856/5 эксп. исп Е856/5 04.1** |
от 0 до 75 мВ |
от 0 до 5 |
от 0 до 3 |
100 |
|
Е856/7 Е856/7 АС Е856/7 эксп. исп Е856/704.1** |
от 0 до 75 мВ |
от 4 до 20 |
от 0 до 0,5 |
15 |
|
Е856/8 Е856/8 АС |
минус 75 - 0 - плюс 75 мВ |
4 - 12 - 20 |
от 0 до 0,5 |
15 |
В ИП Е856/1,3,7,8 выходной сигнал прямопропорционален среднему значению входного сигнала, в ИП Е856/5 - среднеквадратичному (действующему) значению входного сигнала.
ИП включать с использованием наружного шунта.
Пределы допускаемой основной приведенной погрешности ± 0,5 % от нормирующего значения выходного сигнала. Нормирующее значение выходного сигнала для Е856/1,3,5, - 5 мА, для Е856/7,8 - 20 мА.
ИП предназначены для работы при температуре окружающего воздуха от минус 30 °С до плюс 60 °С и относительной влажности (95 ± 3) % при температуре 35 °С.
ИП, предназначенные для экспорта в общеклиматическом исполнении, изготавливают для работы при температуре окружающего воздуха от минус 5 °С до плюс 60 °С.
Мощность, потребляемая преобразователем от цепи питания, не превышает 4 В •А, от цепи входного сигнала - 0,001 В^ А.
Питание ИП осуществляется от сети переменного тока с номинальным напряжением 220 В, частотой 50 Гц.
Питание ИП, поставляемых для экспорта, осуществляется от сети переменного тока
|
напряжением 220 В или 240 В, частотой 50 или 60 Гц Габаритные размеры ИП, мм, не более Масса ИП, кг, не более Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее |
125x110x125 0,8 33000 12 |
