Номер по Госреестру СИ: 53742-13
53742-13 Приборы показывающие измерительные спидометра
(ПА8115)
Назначение средства измерений:
Прибор показывающий измерительный спидометра ПА8115 (далее - прибор) предназначен для измерения и преобразования частоты вращения приводного вала датчика спидометра (или приводной шестерни) в показание скорости, а также количества оборотов вала датчика спидометра в показание пройденного пути автомобиля.
Внешний вид.
Приборы показывающие измерительные спидометра
Рисунок № 1
Внешний вид.
Приборы показывающие измерительные спидометра
Рисунок № 2
Внешний вид.
Приборы показывающие измерительные спидометра
Рисунок № 3
Внешний вид.
Приборы показывающие измерительные спидометра
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.06.2018
Номер записи - 143714
ID в реестре СИ - 366114
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
ПА8115, ПА 8115, нет данных,
Производитель
Изготовитель - ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП)
Страна - БЕЛАРУСЬ
Населенный пункт - г.Витебск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 228
Выдано извещений - 0
Кол-во периодических поверок - 225
Кол-во средств измерений - 0
Кол-во владельцев - 9
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3397 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Упаковка" (ТК 223)
Наличие аналогов СИ: Приборы показывающие измерительные спидометра (ПА8115)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
12941-13 11.07.2018 |
Измерители цифровые, ЦР8001 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
13214-16 27.07.2022 |
Преобразователи измерительные переменного тока, Е854-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
|
13214-92 01.04.2015 |
Преобразователи измерительные переменного тока, Е854-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
13215-16 27.07.2022 |
Преобразователи измерительные напряжения переменного тока, Е855-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год; 2 года - для исполнения АС |
|
13215-92 01.04.2015 |
Преобразователи измерительные напряжения переменного тока, Е855-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
18885-09 09.02.2020 |
Преобразователи измерительные переменного тока, Е842/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
19925-00 01.08.2015 |
Амперметры и вольтметры, Э8030-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
19926-00 01.08.2015 |
Амперметры и вольтметры, Э8032-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
19927-00 01.08.2015 |
Измерители, Э8031-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
20536-00 29.08.2018 |
Частотомеры, В89/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
20537-00 27.04.2022 |
Частотомеры, Э8036, Э8036/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
20982-13 11.07.2018 |
Преобразователи измерительные переменного тока, Е854-Ц ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
20983-11 05.07.2016 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-Ц ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
20984-13 11.07.2018 |
Преобразователи измерительные напряжения переменного тока, Е855-Ц ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
30273-11 18.05.2016 |
Приборы показывающие измерительные спидометра, ПА8090 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка при выпуске |
|
30968-14 06.03.2019 |
Приборы показывающие измерительные спидометра, ПА8046 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
33513-11 27.06.2016 |
Приборы показывающие тахометра электронные, ПТ8040 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка при выпуске |
|
51126-12 11.09.2017 |
Устройства измерительные, ЦЕ8120 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
51845-12 21.11.2017 |
Приборы показывающие измерительные спидометра, ПА8160 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
2 года |
|
53742-13 06.06.2018 |
Приборы показывающие измерительные спидометра, ПА8115 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
53743-13 06.06.2018 |
Тахометры электронные, ПТ8114 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
54117-13 11.07.2018 |
Спидометры электронные, ПА8160-5 и ПА8160-6 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
2 года |
|
54168-13 11.07.2018 |
Тахометры электронные, ПТ8040 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
59356-14 12.12.2019 |
Счетчики активной электрической энергии однофазные многофункциональные электронные, ЭЭ8007 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
2 года |
|
59357-14 12.12.2019 |
Счетчики активной электрической энергии трехфазные многофункциональные электронные, ЭЭ8005 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
8 лет |
|
64269-16 27.02.2025 |
Амперметры и вольтметры, Э8030-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
65185-16 04.09.2021 |
Спидометры электронные, ПА8090 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
69203-17 29.03.2022 |
Спидометры электронные, ПА8160 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
7008-13 11.07.2018 |
Преобразователи измерительные активной мощности трехфазного тока, Е848-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; с 30.10.2015 г. 1 год (2 года - для исполнения АС) |
|
7604-10 01.04.2015 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
7604-16 31.01.2022 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год; 2 года - для исполнения АС |
|
7604-16 26.04.2017 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
|
7975-09 09.02.2020 |
Преобразователи измерительные постоянного тока, Е846-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
9505-10 01.04.2015 |
Преобразователи измерительные частоты переменного тока, Е858 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
9505-16 03.06.2021 |
Преобразователи измерительные частоты переменного тока, Е858 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
|
9506-13 11.07.2018 |
Преобразователи измерительные напряжения постоянного тока, Е857 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
9508-16 28.02.2018 |
Преобразователи измерительные постоянного тока, Е856 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
|
9508-84 01.04.2015 |
Преобразователи измерительные постоянного тока, Е856 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
9511-10 01.04.2015 |
Преобразователи измерительные суммирующие постоянного тока, Е851 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
9508-18 31.10.2022 |
Преобразователи измерительные постоянного тока, Е856 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
|
9506-18 29.03.2023 |
Преобразователи измерительные напряжения постоянного тока, Е857 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
7008-18 29.03.2023 |
Преобразователи измерительные активной мощности трехфазного тока, Е848-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
18885-20 27.07.2022 |
Преобразователи измерительные переменного тока, Е842/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год - для мод. Е842/1, 2 года - для мод. Е842/1 АС |
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Кто поверяет Приборы показывающие измерительные спидометра (ПА8115)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 225 | 19 | 0 | 225 | 0 | 220 | 0 | 220 | |
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 |
Стоимость поверки Приборы показывающие измерительные спидометра (ПА8115)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Липецкий ЦСМ Липецкая область |
574 | 670 |
|
ФБУ Липецкий ЦСМ Липецкая область |
766 | 670 |
Программное обеспечение
Программное обеспечение, используемое для управления спидометром и получения результатов измерений, является встроенным
ПО реализует функциональность спидометра (сбор, обработку и представление измерительной информации), устанавливается на этапе изготовления и в процессе эксплуатации изменено быть не может. Все ПО является метрологически значимым.
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
PA8115 00 FC8 |
PA8115 00 FC8 |
1 |
FC865445 |
CRC32 |
|
65445.HEX |
65445.HEX |
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на заднюю сторону прибора методом штемпелевания (наклейки) и на эксплуатационный документ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Прибор показывающий измерительный спидометра ПА8115. Руководство по эксплуатации 3ПМ.499.424РЭ»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам показывающим измерительным спидометра ПА8115-
1. ГОСТ 3940-2004 «Электрооборудование автотракторное. Общие технические условия».
Лист № 5 Всего листов 5
-
2. ГОСТ 12936-82 «Спидометры автомобильные с электроприводом. Общие технические условия».
-
3. ГОСТ 25651-83 «Приборы автомобилей контрольно-измерительные. Общие технические требования. Методы испытаний».
-
4. ТУ BY 300125187.240-2010 «Спидометры электронные ПА8115».
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева », регистрационный номер 30001-10. Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19тел. (812)251-76-01, факс (812)713-01-14, e-mail: info@vniim.ru
Прибор конструктивно состоит из корпуса, крышки. В корпусе прибора размещён измерительный механизм. Подключение прибора обеспечивается штыревой контактной соединительной колодкой, расположенной в корпусе. Конструкцией прибора предусмотрена возможность опломбирования крепежных винтов и штекерных соединений.
Общий вид прибора и его фотография, пломбировка и указания мест для нанесения оттисков клейм представлены на рис. 1 и 2. Шкала имеет освещение и выполнена по форме круговой, угол разворота шкалы 215°. Измеренная скорость движения определяется по шкале измерительного механизма, а пройденный путь определяется по показанию отсчётных устройств итогового и суточного пробега. Ёмкость итогового счётчика пройденного пути составляет 999999,9 км и ёмкость счётчика суточного пробега - 999,9 км. Прибор имеет световую сигнализацию о превышении заданной скорости движения, а также оснащён дисплеем и кнопкой, расположенной на лицевой панели, предназначенной для переключения режимов (основной и технологический). Верхний предел диапазона показаний 120 км/ч. Прибор устанавливается на автомобиле и питается от его бортовой сети.
Передаточное отношение механизма прибора от приводного валика составляет 624:1. Для применения в разных модификациях автомобилей, в приборе имеется возможность установки потребителем программируемого коэффициента в диапазоне от 1024 до25000.
При выпуске прибора изготовителем устанавливается программируемый коэффициент 1248 или 4992.
Место для пломбировония, установленного но понель спидометра

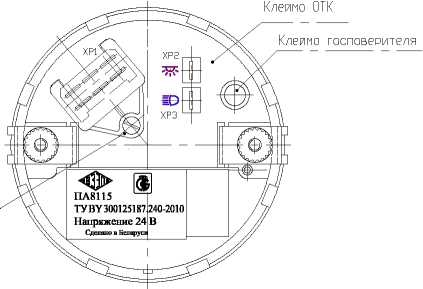

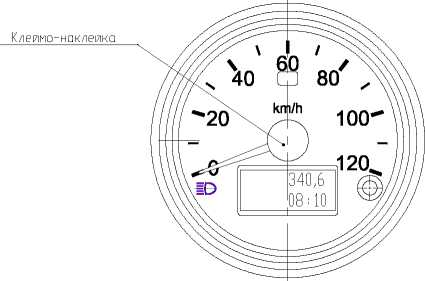

Рисунок 1. Общий вид прибора, схема пломбировки, указание места для нанесения оттисков клейм

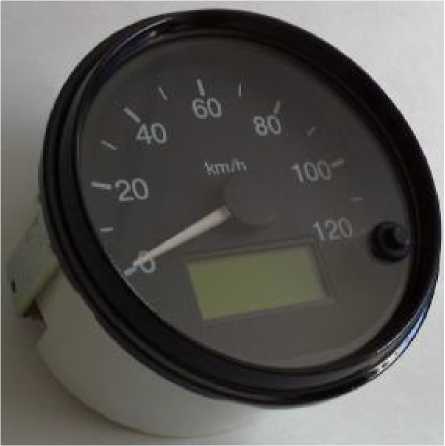

Рисунок 2. Фотография прибора ПА8115
Комплект поставки прибора представлен в таблице 3 Таблица 3
|
Наименование |
Количество |
Примечание |
|
Прибор ПА8115 (Спидометр электронный ПА8115) |
1 шт. | |
|
Датчик импульсного типа ПД8089-1или ПД 8093, или МЭ307 |
1 шт. |
Допускается поставка прибора (по требованию потребителя) без датчика |
|
Паспорт 3ПМ.499.424ПС |
1 экз. | |
|
Руководство по эксплуатации 3ПМ.499.424РЭ |
1 экз |
При одновременной поставке в один адрес, но не менее 1 экз. в каждую транспортную тару |
|
Методика поверки МП 253-13-09 |
1 экз | |
|
Кабель соединительный 5ПМ.503.474 |
1 экз. |
По запросу поверяемой организации |
-
1 Диапазон измерений скорости, км/ч от 0 до 120
-
2 Предел допускаемой основной абсолютной погрешности прибора при измерении
скорости указан в таблице 1 Таблица 1
|
Програм-ируемый коэффициент |
Проверяемая отметка шкалы, км/ч |
Частота сигнала на входе прибора, сответствующая проверяемой отметке, Гц |
Предел допускаемой основной абсолютной погрешности | |
|
Гц |
км/ч | |||
|
1248 |
40 |
13,87 |
-1,39 |
+4 |
|
60 |
20,80 |
-1,39 |
+4 | |
|
100 |
34,67 |
-2,08 |
+6 | |
|
4992 |
40 |
55,48 |
-5,55 |
+4 |
|
60 |
83,20 |
-5,55 |
+4 | |
|
100 |
138,68 |
-8,32 |
+6 | |
-
3 Пределы допускаемой дополнительной погрешности спидометра на каждые 10 оС изменения температуры окружающего воздуха от нормальной (20±5) оС не превышают:
-
- для указателя скорости спидометра значений, указанных в таблице 2;
-
- для итогового счётчика пройденного пути и дополнительного счётчика суточного пробега ±0,5 % от измеренного значения.
Таблица 2
|
программируемый коэффициент |
Диапазон температур, °С |
Пределы допускаемой дополнительной погрешности, % от верхнего предела диапазона показаний |
Пределы дополнительной абсолютной погрешности, км/ч |
|
1248 |
От минус 25 до плюс 60 |
±2 |
±2,4 |
|
4992 |
От минус 25 до минус 45 |
±5 |
±6 |
Лист № 4 Всего листов 5 4 Пределы допускаемой основной относительной погрешности итогового и суточного счётчиков пробега от измеряемого значения пройденного пути, % ± 1
5 Вариация показаний прибора на отметке «60 км/ ч» не превышает предела
допускаемой основной погрешности прибора.
6 Номинальное напряжение питания постоянного тока системы электрооборудования, В
7 Потребляемая мощность по цепи питания, Вт, не более
8 Ток потребления с включённой подсветкой, А , не более
-
9 Габаритные размеры: диаметр, длина, мм, не более 0 110, 77
-
11 Климатическое исполнение У2Т2
-
12 Значение гамма-процентной наработки на отказ при g=90%, км 800000
13 Условия эксплуатации в рабочем диапазоне от минус 45 °С до плюс 60 °С
