Номер по Госреестру СИ: 9508-18
9508-18 Преобразователи измерительные постоянного тока
(Е856)
Назначение средства измерений:
Преобразователи измерительные постоянного тока Е856 (далее - ИП) предназначены для линейного преобразования входного сигнала в унифицированный электрический сигнал постоянного тока.
Внешний вид.
Преобразователи измерительные постоянного тока
Рисунок № 1
Внешний вид.
Преобразователи измерительные постоянного тока
Рисунок № 2
Внешний вид.
Преобразователи измерительные постоянного тока
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосят на табличку ИП фотохимическим способом и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным постоянного тока Е856
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
ТУ 25-0415.046-85 Преобразователи измерительные постоянного тока Е856, напряжения постоянного тока Е857
Поверка
Поверкаосуществляется по документу МП.ВТ.125-2005 «Преобразователи измерительные постоянного тока Е856. Методика поверки», согласованному РУП «Витебский ЦСМС» 25.10.2005 г. (с учетом извещения ПМ.230-2017 об изменении №1, утвержденным РУП «Витебский ЦСМС» 27.10.2017 г.)
Основные средства поверки:
калибратор программируемый П320 (рег. номер в Федеральном информационном фонде 4511-74);
компаратор напряжений Р3003 (рег. номер в Федеральном информационном фонде 7476-91); амперметр Д50543 (рег. номер в Федеральном информационном фонде 5923-77); магазин сопротивлений Р33(рег. номер в Федеральном информационном фонде 1321-60); катушка сопротивления образцовая Р321 0,1 Ом кл.т.0,01 (рег. номер в Федеральном информационном фонде 1162-58);
катушка сопротивления образцовая Р321 10 Ом кл.т.0,01 (рег. номер в Федеральном информационном фонде 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на мастику, уложенную в углубление корпуса над одним из крепежных винтов ИП, и в виде печати в паспорт или в свидетельство о поверке ИП.
Изготовитель
Открытое акционерное общество «Витебский завод электроизмерительных приборов» (ОАО «ВЗЭП»), Республика БеларусьАдрес: 210630, г. Витебск, ул. Ильинского, д.19/18
Телефон: 10 375 (212) 67-03-71
Е-mail: vzep@vitebsk.by
Web-сайт: www.vzep.vitebsk.by
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: 8 (495) 437-55-77
Факс: 8 (495) 437-56-66
E-mail: office@vniims.ru
По способу преобразования ИП Е856 относятся к преобразователям с амплитудноимпульсной модуляцией и демодуляцией, что обеспечивает гальваническое разделение входных и выходных цепей. Кроме того, в ИП Е856/5 производится преобразование среднеквадратичного значения входного сигнала в соответствии с формулой
ивых = К _ J (UBX)2 dt
Т 0
где Ивых -выходной сигнал;
К - коэффициент пропорциональности;
Т - период измерения;
Ивх - мгновенное значение входного сигнала.
ИП применяют для контроля токов и напряжений постоянного тока электрических систем и установок в бортовой и стационарной аппаратуре технической диагностики подвижного состава железных дорог, для комплексной автоматизации объектов электроэнергетики, в автоматизированных системах управления технологическими процессами энергоемких объектов различных отраслей промышленности, включая атомные станции.
ИП выполнены в пластмассовом корпусе, предназначенном для навесного монтажа на щитах и панелях, с передним присоединением монтажных проводов.
Конструктивно ИП состоят из следующих основных узлов: основания; крышки; крышки клеммной колодки; контактных узлов; трансформатора; трех печатных плат для ИП Е856/1, Е856/3, Е856/7, Е856/8 или четырех печатных плат для ИП Е856/5; одна из указанных плат является несущей, на которой крепятся остальные печатные платы.
Контактные узлы, установленные в основании, обеспечивают контакт с подводящими проводами. Крышки контактных узлов защищают контактные узлы от попадания на них посторонних предметов.
ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.
ИП имеют модификации, отличия между которыми приведены в таблице 1. Е856/1, Е856/3, Е856/5, Е856/7 имеют исполнения: обычное, общеклиматическое (04.1**), экспортное, предназначенное для атомных станций (АС), Е856/8 имеет обычное исполнение и предназначенное для атомных станций.
Фотография общего вида ИП приведена на рисунке 1, схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП приведены на рисунке 2.
Выход l=(-5-0-*5) mA Hw(0-M)k0 ,|,4|гП
&0.5 = 1ё]Д 1'а‘ U U? U U
Сделано в Беларуси
~ [Ц[ |
~ g) 1 | |
1Е856/3 АС |
ПРЕОБРАЗОВАТЕЛЬ ИЗМЕРИТЕЛЬНЫЙ ■ ПОСТОЯННОГО ТОКА --■ |
Вход U=t-75-0-+75) mV от наружного шунта

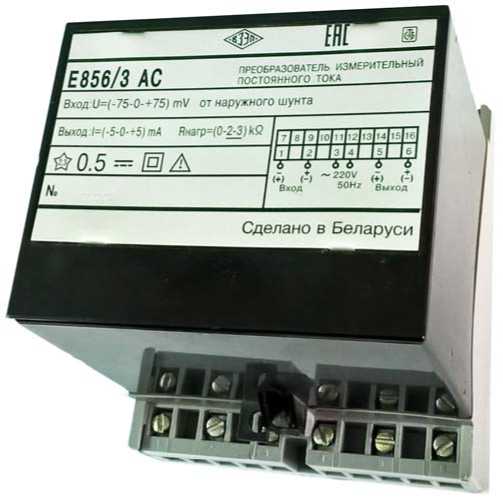

Рисунок 1 - Внешний вид ИП
1. Клеймо ОТК;
2. Место нанесения знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа и указание мест для клейма ОТК и нанесения знака поверки средств измерений на ИП (вид сверху)
Программное обеспечение отсутствует.
Комплект поставки представлен в таблице 4.
Таблица 4
Наименование |
Количество, шт. |
Преобразователь измерительный постоянного тока Е856 (модификация по заказу) |
1 |
Паспорт |
1 |
Руководство по эксплуатации |
1* |
Методика поверки МП.ВТ.125-2005 |
-------------------1**------------------- |
Упаковка |
1 |
* - допускается 1 экз. на 3 изделия при поставке партии в один адрес. ** - по запросу поверяющих организаций. |
Диапазон измерений преобразуемых входных сигналов, диапазоны изменений выходных сигналов, параметры приведены в таблице 1.
Таблица 1
Тип, модификация, исполнение |
Диапазон измерений преобразуемого входного сигнала, мВ |
Диапазон изменения выходного сигнала, мА |
Диапазон изменения сопротивления нагрузки, кОм |
Допустимая амплитуда пульсации входного сигнала с частотой от 60 до 400 Гц, % |
Е856/1 Е856/1 АС Е856/1 эксп.исп Е856/1 О4.1** |
от 0 до 75 |
от 0 до 5 |
от 0 до 3 |
15 |
Е856/3 Е856/3 АС Е856/3 эксп.исп Е856/3 О4.1** |
от -75 до 0 до +75 |
от -5 до 0 до +5 |
от 0 до 3 |
15 |
Е856/5 Е856/5 АС Е856/5 эксп.исп Е856/5 О4.1** |
от 0 до 75 |
от 0 до 5 |
от 0 до 3 |
100 |
Е856/7 Е856/7 АС Е856/7 эксп.исп Е856/7 О4.1** |
от 0 до 75 |
от 4 до 20 |
от 0 до 0,5 |
15 |
Е856/8 Е856/8 АС |
от -75 до 0 до +75 |
от 4 до 12 до 20 |
от 0 до 0,5 |
15 |
Примечания:
|
Основные метрологические характеристики приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение |
Нормирующее значение выходного сигнала, мА: | |
- для Е856/1,3,5 |
5 |
- для Е856/7,8 |
20 |
Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала, % |
±0,5 |
Номинальное напряжение сети, В |
220 или 240 |
Номинальная частота сети, Гц |
50 или 60 |
Основные технические характеристики приведены в таблице 3.
Таблица 3
Наименование характеристики |
Значение |
Потребляемая мощность, В^А, не более: | |
- от цепи питания; |
4 |
- от цепи входного сигнала |
0,001 |
Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала, % |
±0,5 |
Диапазон рабочих температур, °С |
от -5 до +60 |
Габаритные размеры, мм, не более |
120x110x125 |
Масса, кг, не более |
0,8 |
Средняя наработка на отказ, ч, не менее |
33000 |
Средний срок службы, лет, не менее |
12 |
