Принцип действия преобразователей основан на время-импульсной модуляции.

Преобразователи применяться для контроля параметров электрических сетей и установок при комплексной автоматизации объектов электроэнергетики, АСУ ТП энергоемких объектов различных отраслей промышленности.

Преобразователи выпускаются в корпусе, предназначенном для навесного монтажа на щитах и панелях.

Преобразователи состоят из следующих основных узлов: основания, крышки, двух заслонок клеммных колодок, контактных узлов, печатных плат (для Е848/6-18-М1 - 2 платы, для Е848/1-5 - 3 платы), питающего трансформатора и трансформаторов тока, установленных в основание.

Контактные узлы, установленные в передней части основания, обеспечивают надежный контакт с подводящими проводами.

Заслонки закрывают контактные узлы от попадания на них посторонних предметов.

Крышка крепится к основанию при помощи двух винтов от попадания на них посторонних предметов.

Крышка крепится к основанию при помощи двух винтов, один из которых пломбируется. Для обеспечения плотного прилегания крышки к основанию в нем предусмотрен паз по контуру, в который укладывается резиновая прокладка.

Крепление преобразователей к щиту осуществляется двумя винтами за имеющиеся в основании заушины.

На рисунке 1 представлен внешний вид преобразователя Е848-М1.

На рисунке 2 указана схема указания мест расположения клейма ОТК и клейма (наклейки) поверителя на преобразователе Е848-М1.

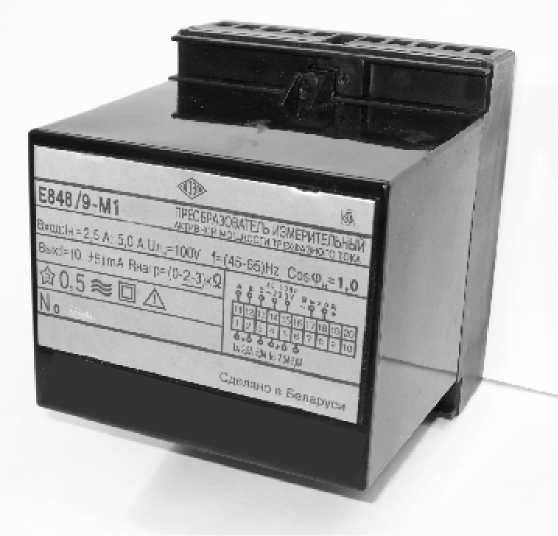

Рисунок 1 - Внешний вид преобразователя Е848-М1

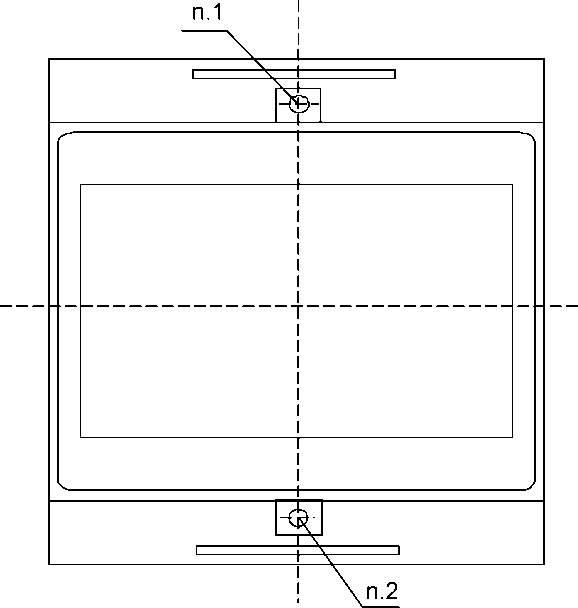

Рисунок 2 - Схема указания мест расположения клейма ОТК (1) и клейма (наклейки) поверителя (2) на преобразователе Е848-М1

Лист № 3 Всего листов 6

В комплект поставки входят:

• - преобразователь;

• - паспорт;

• - руководство по эксплуатации;

• - методика поверки (по запросу поверяющих организаций);

• - упаковка.

Основные технические характеристики преобразователей приведены в таблице 1.

Таблица 1

Окончание таблицы 1

Примечания

• 1 графа «Тип, модификация ИП» включает исполнения: обычное, общеклиматическое (04.1**), экспортное, предназначенное для АС и ТЭС в сейсмостойком исполнении.

• 2 Ток преобразуемого входного сигнала и напряжение питания (для преобразователей с дополнительным питанием) указываются при заказе.

• 3 Номинальное значение коэффициента мощности - 1,0 (минус 1,0).

Пределы допускаемой основной приведенной погрешности ± 0,5% от нормирующего значения выходного сигнала.

Нормирующее значение выходного сигнала для:

Е848/1-4, 6, 8 - 12-М1 - 5 мА;

Е848/5-М1, Е848/13-М1, Е848/18-М1 - 20 мА;

Е848/7-М1 - 10 В.

Рабочие условия применения:

• - температура окружающего воздуха, °С....................................от минус 30 до плюс 50;

• - относительная влажность воздуха, %....................................................до 95 при 35 °С.

Лист № 5 Всего листов 6 Пределы допускаемой дополнительной приведенной погрешности от влияния: Температура окружающего воздуха в диапазоне от минус 30 °С до плюс 50 °С на каждые 10 °С, %....................................................................................................................± 0,8;

Относительная влажность до 95% при 35 °С - удвоенное значение предела основной погрешности;

Сопротивление нагрузки в пределах от 2,0 до 0 кОм для и от 0,3 до 0 кОм, % ..± 0,25; Частота измеряемой сети до 45 или 65 Гц, % ..................................................... ...± 0,25;

Изменение напряжения измеряемой цепи на ± 10% от нормального значения, %

± 0,25; Отклонение коэффициента мощности от номинального значения до нуля, % ± 0,5; Мощность, потребляемая ИП от измерительной цепи, не превышает 0,3 В^ А - для каждой последовательной цепи фазы А, В или С;

0,2 В^ А - для параллельных цепей фазы В;

• 5 В^А - для параллельной цепи фазы А или С для ИП Е848/1,2,5,8,10,13-М1;

• 6 1ГА - для ИП Е848/5-М1;

0,2 В^А - для параллельной цепи фазы А или С для ИП Е848/3,4,6,7,9,11,12-М1. Мощность, потребляемая от дополнительной цепи питания, не более 5 В^ А для ИП

Е848/3,4,6,7,9,11,12-М1.

Габаритные размеры, мм, не более ................................................................125 х110х125.

Масса, кг, не более ..........................................................................................................1,2.

Средний срок службы, лет...............................................................................................12.

Средняя наработка на отказ, ч ...................................................................................50000.
