Номер по Госреестру СИ: 30273-11
30273-11 Приборы показывающие измерительные спидометра
(ПА8090)
Назначение средства измерений:
Приборы показывающие измерительные спидометра ПА8090 и модификации ПА8090-1, ПА8090-2, ПА8090-3 (далее - приборы) предназначены для измерения и преобразования частоты вращения приводного вала датчика спидометра (или приводной шестерни) в показания скорости и количества оборотов вала датчика в показания пройденного пути автомобиля.
Внешний вид.
Приборы показывающие измерительные спидометра
Рисунок № 1
Внешний вид.
Приборы показывающие измерительные спидометра
Рисунок № 2
Внешний вид.
Приборы показывающие измерительные спидометра
Рисунок № 3
Внешний вид.
Приборы показывающие измерительные спидометра
Рисунок № 4
Внешний вид.
Приборы показывающие измерительные спидометра
Рисунок № 5
Внешний вид.
Приборы показывающие измерительные спидометра
Рисунок № 6
Внешний вид.
Приборы показывающие измерительные спидометра
Рисунок № 7
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на прибор методом штемпелевания (наклейки) и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика прямых измерений содержится в Руководстве по эксплуатации (Приложение А).
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требованияк спидометрам ПА8090 и модификациям ПА8090-1. ПА8090-2. ПА8090-3
ГОСТ Р 52230- 2004 «Электрооборудование автотракторное. Общие технические условия».
ТУ РБ 300125187.208-2004 «Приборы показывающие измерительные спидометра ПА8090».
Поверка
Поверкаосуществляется только при выпуске из производства в соответствии с методикой поверки МП 253-11-01. утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в феврале 2011 г.
Основные средетва поверки:
генератор сигналов Г'6-26. диапазон часто т от 0,001 до 10000 Гц; частотомер РЧЗ-07-0002, диапазон частот от 0,1 Гц до 125 МГц; амперметр Э525, предел измерения 0.5 А. класс точности 0.5; вольтметр Э532. диапазон измерений от 7.5 до 60 В; осциллограф С1-83. полоса пропускания от 0 до 5 МГц.
Изготовитель
Открытое акционерное общество «Витебский завод электроизмерительных приборов» (ОАО «ВЗЭП»). Республика Беларусь.Адрес: 210630. г. Витебск, ул. Ильинского 19/18. Гел.: +375-212-376-514. Факс: +375-212-365-810.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный номер 30001-10.Адрес: 190005. Санкт-Петербург. Московский пр., д. 19
тел. (812)251-76-01, факс (812)713-01-14. e-mail: info и vniim.ru. wvvw.vniim.ru
Заместитель
Руководителя Федерального аыэтДсп’ват/'Ч... ,/7+ . 0 г /v +Д по техническому регулировали}.®,и ~~
МЛ 1.
В. Н. Крутиков
« ________2011 г.
а г о- :
Прибор конструктивно состоит из корпуса и крышки. В корпусе прибора размещён измерительный механизм. Конструкцией прибора предусмотрена возможность опломбирования крепежных винтов и штекерных соединений. Общий вид прибора, пломбировка и указания мест для нанесения оттисков клейм представлены на рис.1 и 2. Подключение прибора обеспечивается штыревыми контактами, расположенными на корпусе. Измеренная скорость движения определяется по шкале измерительного механизма, а пройденный путь определяется по показанию отсчетных устройств итогового и суточного пробега.
Прибор устанавливается на автомобиле и питается от его бортовой сети.
Прибор оснащен дисплеем с возможностью переключения пользователем отображения суточного пробега, текущего времени и заданного значения максимальной скорости.
Прибор предназначен для работы с датчиками импульсов ПД8089-1 и ПД8093 или им аналогичными. Передаточное отношение механизма прибора от приводного валика составляет 624:1. Для применения в разных модификациях автомобилей в приборе имеется возможность предварительной установки потребителем программируемого коэффициента в диапазоне от 1001 до 25000 при помощи переносного портативного программатора.
В приборе имеется выход для питания датчика напряжением (8±1) В. Предусмотрена защита от несанкционированного изменения константы, хранящейся в памяти прибора.
Прибор имеет индикатор превышения заданной скорости движения и оснащен дисплеем и кнопкой, расположенной на лицевой панели, предназначенной для переключения режимов.
Шкала прибора имеет освещение. Она выполнена по форме круговой с углом разворота шкалы 220 °.
Прибор работоспособен после воздействия напряжения питания обратной полярности в течение 30 мин.
Плетню НТК

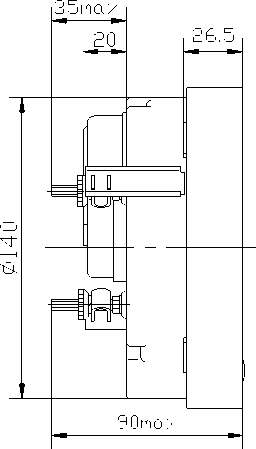

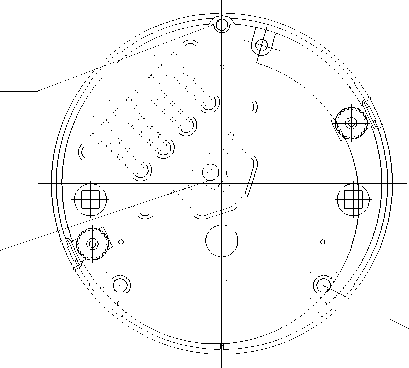

Рис. 1 Общий вид приборов ПА8090 и ПА8090-2, схема пломбировки от несанкционированного доступа и мест для размещения наклеек на приборы

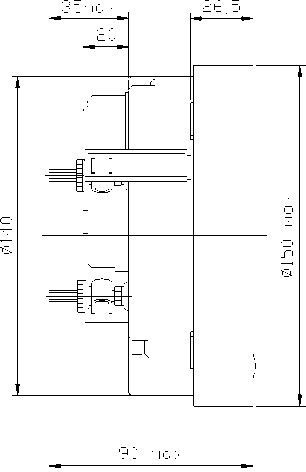

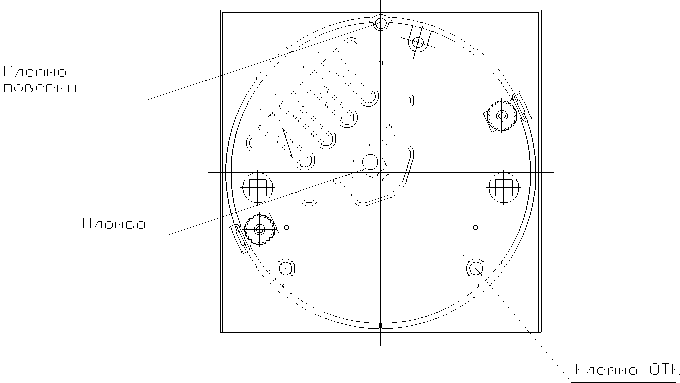

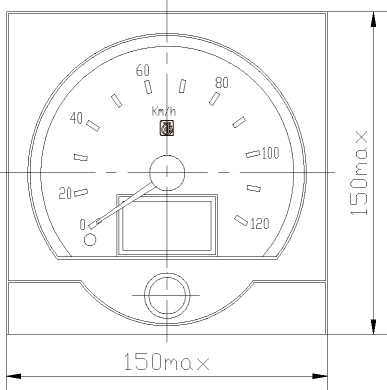

Рис. 2 Общий вид приборов ПА8090-1 и ПА8090-3, схема пломбировки от несанкционированного доступа и мест для размещения наклеек на приборы
Диапазон измерений скорости автомобиля, км/ч от 20 до 120
Пределы допускаемой основной абсолютной погрешности прибора при измерении
скорости указаны в таблице 1. Таблица 1
Значение программируемого коэффициента |
Поверяемая отметка шкалы, км/ч |
Пределы допускаемой основной абсолютной погрешности прибора, км/ч |
1248 |
40 |
0, +4 |
60 |
0, +4 | |
100 |
0, +6 | |
4992 |
40 |
0, +4 |
60 |
0, +4 | |
100 |
0, +6 |
Емкость отсчетного устройства общего пробега, км 999999
Емкость отсчетного устройства суточного пробега, км 999,9
Пределы допускаемой относительной погрешности отсчетных
устройств от измеряемого значения пройденного пути, % ±1 Пределы допускаемой дополнительной относительной погрешности при измерении
скорости указаны в таблице 2 Таблица 2
Диапазон рабочих температур, °С |
Пределы допускаемой дополнительной относительной погрешности на каждые 10°С изменения температуры окружающего воздуха, % от действительного значения скорости, измеренной при (20±5) °С |
От минус 25 до плюс 60 |
±2 |
От минус 25 до минус 45 |
±5 |
Пределы допускаемой дополнительной относительной погрешности отсчетных
устройств, % от измеренного значения пройденного пути ±0,5 Вариация показаний прибора на отметке шкалы «60 км/ч» не превышает пределов допускаемой основной погрешности прибора.
Номинальное напряжение питания постоянного тока, В
Потребляемая мощность, Вт, не более
Габаритные размеры: высота, ширина (диаметр), длина, мм, не более:
для ПА8090, ПА8090-2 0 150, 90;
для ПА8090-1, ПА8090-3 150, 150, 90
Климатическое исполнение
Условия эксплуатации:
-диапазон рабочих температур, °С от минус 45 до плюс 60
-относительная влажность воздуха при 30°С, %
Изделие взаимозаменяемое неремонтируемое
Значение гамма-процентной наработки на отказ при y=90%, км 800000.
