Принцип действия преобразователей основан на амплитудно-импульсной модуляции и демодуляции, что обеспечивает гальваническое разделение входных и выходных цепей.

Преобразователи применяются для контроля токов и напряжений электрических систем и установок в бортовой и стационарной аппаратуре технической диагностики подвижного состава железных дорог, для комплексной автоматизации объектов электроэнергетики, АСУ ТП энергетических объектов различных отраслей промышленности.

Преобразователи выполнены в корпусе, предназначенном для навесного монтажа на щитах и панелях с передним присоединением монтажных проводов.

Преобразователи состоят из основания, крышки, двух клеммных колодок, контактных узлов, трансформатора и трех печатных плат. Одна из плат является несущей. На ней крепятся остальные печатные платы.

Контактные узлы, установленные в передней части основания, обеспечивают надежный контакт с подводящими проводами.

Крышки клеммных колодок закрывают контактные узлы от попадания на них посторонних предметов. Крышка крепится к основанию при помощи двух винтов, один из которых пломбируется. Для плотного прилегания периметра крышки к основанию, в нем предусмотрен паз по контуру, в который устанавливается резиновая прокладка.

Преобразователи изготавливаются в двух исполнениях Е857/1 и Е857/3, отличающихся друг от друга диапазоном изменений выходного сигнала и сопротивления нагрузки.

На рисунке 1 - фотография общего вида преобразователя Е857.

На рисунке 2 указана схема указания мест расположения клейма ОТК и клейма (наклейки) поверителя на преобразователе Е857.

Рисунок 1 - Внешний вид преобразователя Е857

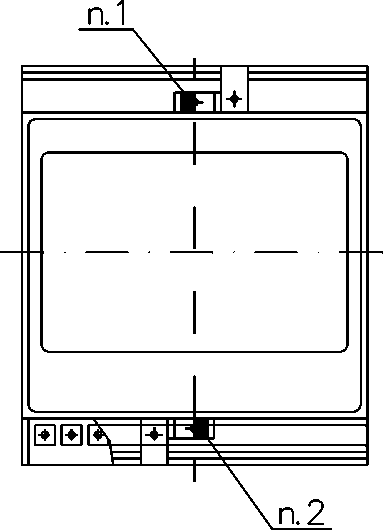

Рисунок 2 - Схема указания мест расположения клейма ОТК (1) и клейма (наклейки) поверителя (2) на преобразователе Е857

В комплект поставки входят:

• - преобразователь;

• - паспорт;

• - руководство по эксплуатации;

• - методика поверки (по запросу поверяющих организаций);

• - коробка упаковочная;

• - дискета с сервисными программами.

Основные технические характеристики преобразователей приведены в таблице 1.

Таблица 1

Лист № 3 Всего листов 5

Примечание - В преобразователе выходной сигнал прямо пропорционален среднему значению входного сигнала.

Пределы допускаемой основной приведённой погрешности ± 0,5 % от нормирующего значения выходного сигнала.

Нормирующее значение выходного сигнала:

Для Е857/1 - 5 мА, для Е857/3 - 20 мА.

Рабочие условия применения:

• - температура окружающего воздуха, °С....................................от минус 30 до плюс 60;

• - относительная влажность воздуха, %.....................................................до 95 при 35 °С.

Пределы допускаемой дополнительной приведенной погрешности от влияния: Температура окружающего воздуха в диапазоне от минус 30 до плюс 60 °С на каждые

10 °С, % .................................................................................................................................± 0,4;

Относительная влажность от 80 до 95% при 35 °С, % .............................................± 0,9;

Напряжение питания от 220 до 187 или 242 В, % ....................................................± 0,25;

Сопротивление нагрузки от0 до 2 кОм для ИП с выходным сигналом 0 - 5 мА и от 0 до 0,5 кОм для ИП с выходным сигналом 4 - 20 мА, % ..................................................± 0,25;

Мощность, потребляемая ИП, не превышает:

• 1) от цепи питания 4 В •А;

• 2) от цепи входного сигнала

  0 - 60 В	0,1 1ГА	0 - 500 В	0,7 1ГА
  0 - 100 В	0,15 1ГА	0 - 1000 В	1,5 1ГА
  0 - 150 В	0,2 1ГА	0 - 1500 В	2,5 1Г А
  0 - 250 В	0,35 1Г А	0 - 2000 В	3 1ГА

Габаритные размеры, мм, не более ................................................................120 х110х125.

Масса, кг, не более ..........................................................................................................0,8.

Средний срок службы, лет................................................................................................12.

Средняя наработка на отказ, ч ...................................................................................33000.
