Номер по Госреестру СИ: 7604-16
7604-16 Преобразователи измерительные активной и реактивной мощности трехфазного тока
(Е849-М1)
Назначение средства измерений:
Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-М1 (далее по тексту - ИП) предназначены для линейного преобразования активной и реактивной мощности входного сигнала в трехфазных трехпроводных электрических цепях в два гальванически развязанных между собой унифицированных выходных сигнала силы постоянного тока.
Аналоговый сигнал одного выхода пропорционален активной мощности, другого -реактивной.
Внешний вид.
Преобразователи измерительные активной и реактивной мощности трехфазного тока
Рисунок № 1
Внешний вид.
Преобразователи измерительные активной и реактивной мощности трехфазного тока
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на табличку ИП фотохимическим способом и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным активной и реактивной мощности трехфазного тока Е849-М1
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия.
ТУ 25-04,3973-80 «Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-М1»
Поверка
Поверкаосуществляется по документу МП.ВТ.180-2008 «Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-М1. Методика поверки», согласованному РУП «Витебский ЦСМС» 25.02.2008 г.
Перечень основных средств поверки:
-
- установка для поверки электроизмерительных приборов У1134М;
-
- компаратор напряжений Р3003, диапазон измерений от 0,01 идо 11,11 В; пределы основной погрешности ± (5-U + 1) мкВ, где U - значение напряжения;
-
- ваттметр Д5056, номинальные значения тока 5, 10 А; номинальные значения напряжений 75, 150 В, пределы основной погрешности ± 0,1 %;
-
- вольтметр Э545, диапазон измеряемого напряжения от 0 до 600 В, пределы основной погрешности ± 0,5 %;
-
- магазин сопротивлений Р33, величина сопротивлений от 0,01 до 99999,9 Ом, кл. точн. 0,2;
-
- катушка сопротивления образцовая Р321, R=10 Ом, кл. точн.0,01.
Изготовитель
Открытое акционерное общество «Витебский завод электроизмерительных приборов» (ОАО «ВЗЭП»), Республика Беларусь
Адрес: 210630, г. Витебск, ул. Ильинского, д.19/18
Тел. (10375212) 37-03-71
E-mail: vzep@vitebsk.by, www.vzep.vitebsk.by
Экспертиза проведена
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
ИП выполнены в пластмассовом корпусе, предназначенном для навесного монтажа на щитах и панелях с передним присоединением монтажных проводов.
ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.
ИП имеют модификации, отличия между которыми приведены в таблице 1.
Фотография общего вида ИП приведена на рисунке 1, схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП приведены на рисунке 2.

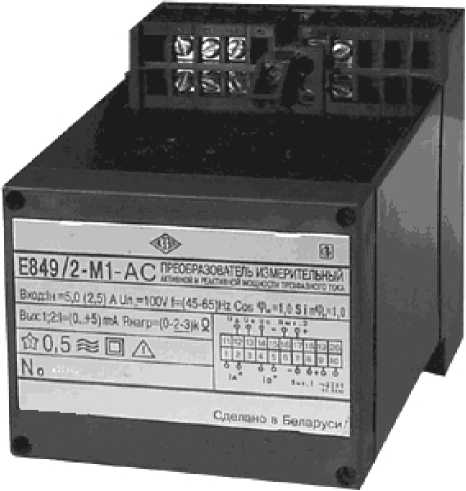

Рисунок 1 - Фотография общего вида
1 Клеймо ОТК ;
2 Клеймо поверителя

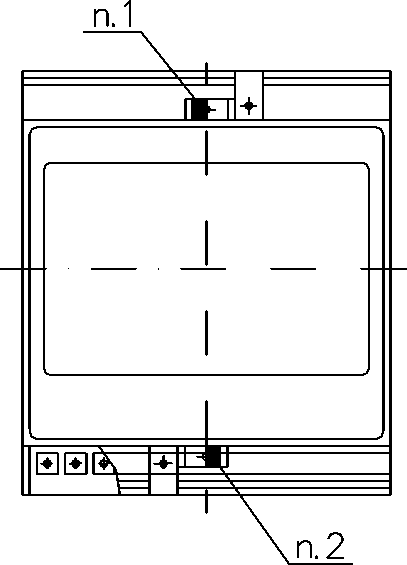

Рисунок 2 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП (вид сверху)
Таблица 2
Наименование |
Количество, шт. (экз) |
Преобразователь измерительный активной и реактивной мощности трехфазного тока Е849-М1 (модификация по заказу) |
1 |
Паспорт |
1 |
Руководство по эксплуатации |
1* |
Методика поверки | |
Упаковка |
1 |
* - допускается 1 экз. на 3 изделия при поставке партии в один адрес ** - при одновременной поставке в один адрес, но не менее 1 экз. в каждый транспортный | |
ящик. |
Диапазон измерений преобразуемых входных сигналов, диапазон изменения выходных сигналов, параметры приведены в таблице 1.
Таблица 1
Конструктивное исполнение |
Диапазон измерений преобразуемых сигналов |
Диапазон изменения выходного сигнала, мА |
Параметры питания | ||
I, A |
U, В |
cosф, simp | |||
Е849/1,7-М1 Е849/13,19-М1 |
0 - 1 (0 - 0,5) 0 - 5 (0 - 2,5) |
80 - 120 |
0 - плюс 1 - 0 |
0 - 5 |
от измерительн ой цепи |
Е849/2,8-М1 Е849/14,20-М1 |
0 - 120 |
0 - плюс 1 - 0 |
0 - 5 |
220В,240 В 45 - 65 Гц |
Продолжение таблицы 1
Конструктивное исполнение |
Диапазон измерений преобразуемых сигналов |
Диапазон изменения выходного сигнала, мА |
Параметры питания | ||
I, A |
U, В |
cosф, simp | |||
Е849/3,9-М1 Е849/15,21-М1 |
0 - 1 (0 - 0,5) 0 - 5 (0 - 2,5) |
80 - 120 |
0 - минус 1 - 0 - плюс1 - 0 |
минус 5 - 0 - плюс 5 |
от измерительн ой цепи |
Е849/4,10-М1 Е849/16,22-М1 |
0 - 120 |
0 - минус 1 - 0 - плюс1 - 0 |
минус 5 - 0 - плюс 5 |
220В,240 В 45 - 65 Гц | |
Е849/5,11-М1 Е849/17,23-М1 |
0 - 120 |
0 - минус 1 - 0 - плюс1 - 0 |
0 - 2,5 - 5,0 |
100 В, 220 В. 240 В, 45 - 65 Гц | |
Е849/6,12-М1 Е849/18,24-М1 |
0 - 1 (0 - 0,5) 0 - 5 (0 - 2,5) |
80 - 120 |
0 - плюс 1 - 0 |
4 - 20 |
от измерительн ой цепи |
Примечания:
-
1. Значения, указанные в таблице, распространяются на каждое из конструктивных исполнений: для нужд народного хозяйства, атомных станций (АС), экспортного исполнения и общеклиматического исполнения О4.1**.
-
2. В скобках указан дополнительный диапазон измерения входного сигнала.
-
3. Номинальные значения преобразуемых входных сигналов: тока 1,0 или 5,0 А; напряжения 100 В.
-
4. Напряжение питания 220 В распространяется на ИП, изготавливаемые для нужд народного хозяйства, 220 или 240В - для поставок на экспорт, дополнительное питание 100 В - по специальному заказу.
Рабочий диапазон входного напряжения от 90 до 110 В, расширенный диапазон от 80 до 120 В, от 0 до 120 В.
Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала равны:
± 1,0 % для ИП Е849/7-М1 - Е849/12-М1, Е849/19-М1 - Е849/24-М1
± 0,5 % для ИП Е849/1-М1 - Е849/6-М1, Е849/13-М1 - Е849/18-М1.
Нормирующее значение выходного сигнала соответствует наибольшему значению выходного сигнала (5 или 20 мА).
ИП предназначены для работы при температуре окружающего воздуха от минус 30 °С до плюс 60 °С.
ИП, поставляемые для экспорта в общеклиматическом исполнении, изготавливаются для работы при температуре окружающего воздуха от минус 5 °С до плюс 60 °С и относительной влажности до 95 % при температуре 35 °С.
Мощность, потребляемая ИП от измерительной цепи при номинальных значениях преобразуемых входных сигналов, не превышает:
-
- для каждой последовательной цепи - 0,2 В •А;
-
- для параллельных цепей ИП Е849/1,3,6,7,9,12,13,19,15,21,18,24-М1 от фазы А и С - 3,5 В^А, от фазы В - 0,2 В •А;
-
- для каждой параллельной цепи ИП Е849/2,4,5,8,10,11,14,20,16,22,17,23-М1 - 0,2 В^А; Мощность, потребляемая ИП от источника питания, не превышает 6 В • А.
Габаритные размеры ИП, мм, не более
ИП Е 849/1-12-М1 110x125x145;
ИП Е849/13-24-М1 110x125x125.
Масса ИП, кг, не более 1,2.
Средняя наработка на отказ, ч, не менее
ИП 849/1-12-М1 21000;
ИП 849/13-24-М1 25000;
Средний срок службы, лет, не менее 12.
