Номер по Госреестру СИ: 7604-16
7604-16 Преобразователи измерительные активной и реактивной мощности трехфазного тока
(Е849-М1)
Назначение средства измерений:
Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-М1 (далее по тексту - ИП) предназначены для линейного преобразования активной и реактивной мощности входного сигнала в трехфазных трехпроводных электрических цепях в два гальванически развязанных между собой унифицированных выходных сигнала силы постоянного тока.
Аналоговый сигнал одного выхода пропорционален активной мощности, другого -реактивной.
Внешний вид.
Преобразователи измерительные активной и реактивной мощности трехфазного тока
Рисунок № 1
Внешний вид.
Преобразователи измерительные активной и реактивной мощности трехфазного тока
Рисунок № 2
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на табличку ИП фотохимическим способом и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным активной и реактивной мощности трехфазного тока Е849-М1
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
ТУ 25-04.3973-80 Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-М1
Поверка
Поверкаосуществляется по документу МП.ВТ.180-2008 «Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-М1. Методика поверки», согласованным РУП «Витебский ЦСМС» 25.02.2008 г.
Основные средства поверки:
-
- установка для поверки электроизмерительных приборов У1134М (регистрационный номер в Федеральном информационном фонде 4511-74);
-
- компаратор напряжений Р3003 (регистрационный номер в Федеральном
информационном фонде 7476-91);
-
- ваттметр Д5056 (регистрационный номер в Федеральном информационном фонде 5923-77);
-
- вольтметр Э545(регистрационный номер в Федеральном информационном фонде 9955-85);
-
- магазин сопротивлений Р33 (регистрационный номер в Федеральном информационном фонде 1321-60);
-
- катушка сопротивления образцовая Р321 (регистрационный номер в Федеральном информационном фонде 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на мастику, уложенную в углубление корпуса над одним из крепежных винтов ИП, и в виде печати в паспорт или в свидетельство о поверке ИП.
Изготовитель
Открытое акционерное общество «Витебский завод электроизмерительных приборов » (ОАО «ВЗЭП»), Республика Беларусь
Адрес: Республика Беларусь, 210630, г. Витебск, ул. Ильинского, д. 19/18 Телефон: 10 375 (212) 67-03-71
Web-сайт: www.vzep.vitebsk.by
Е-mail: vzep@vitebsk.by
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: 8 (495) 437-55-77
Факс: 8 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
ИП выполнены в пластмассовом корпусе, предназначенном для навесного монтажа на щитах и панелях с передним присоединением монтажных проводов.
ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.
Выпускаются следующие модификации ИП: Е849/1-М1, Е849/2-М1, Е849/3-М1, Е849/4-М1, Е849/5-М1, Е849/6-М1, Е849/7-М1, Е849/8-М1, Е849/9-М1, Е849/10-М1, Е849/11-М1, Е849/12-М1, Е849/13-М1, Е849/14-М1, Е849/15-М1, Е849/16-М1, Е849/17-М1, Е849/18-М1, Е849/19-М1, Е849/20-М1, Е849/21-М1, Е849/22-М1, Е849/23-М1, Е849/24-М1.
Выпускаемые модификации ИП различаются метрологическими и техническими характеристиками, представленными в таблицах 1-4. Каждая из модификаций имеет исполнения: обычное, общеклиматическое (04.1**), экспортное, предназначенное для атомных станций (АС).

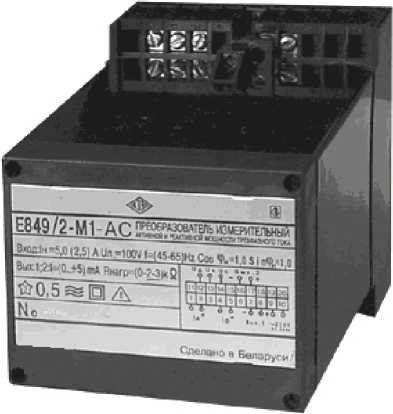

Общий вид ИП представлен на рисунке 1.

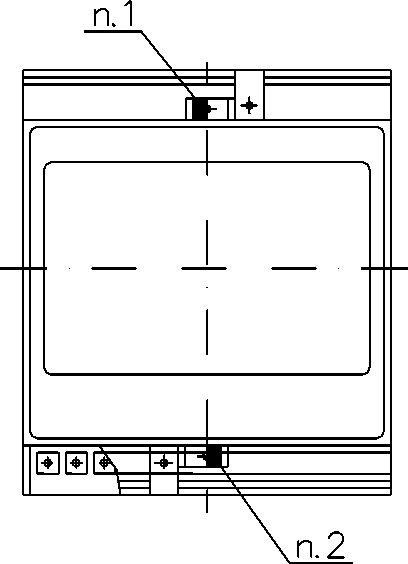

Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП приведены на рисунке 2.
