Номер по Госреестру СИ: 18885-09
18885-09 Преобразователи измерительные переменного тока
(Е842/1)
Назначение средства измерений:
Преобразователи измерительные переменного тока Е842/1 (далее по тексту - ИП) предназначены для линейного преобразования переменного тока в унифицированный выходной сигнал постоянного тока.
Внешний вид.
Преобразователи измерительные переменного тока
Рисунок № 1
Внешний вид.
Преобразователи измерительные переменного тока
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 09.02.2020
Номер записи - 97772
ID в реестре СИ - 320172
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, нет данных , нет, Е842А, Е842/1 модификация Е842/1 АС, Е842/1 АС, Е842/1, Е842,
Производитель
Изготовитель - ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП)
Страна - БЕЛАРУСЬ
Населенный пункт - г.Витебск
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 1172
Выдано извещений - 1
Кол-во периодических поверок - 221
Кол-во средств измерений - 158
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2009
МПИ по поверкам - 5679 дн.
Приказы РСТ, где упоминается данный тип СИ
№164 от 2015.02.09 О продлении срока действия свидетельства об утверждении типа средств измерений
№433 от 2020.03.03 Приказ об утверждении типов средств измерений
№197 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Инструмент" (ТК 095)
Наличие аналогов СИ: Преобразователи измерительные переменного тока (Е842/1)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП)
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
12941-13 11.07.2018 |
Измерители цифровые, ЦР8001 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
13214-16 27.07.2022 |
Преобразователи измерительные переменного тока, Е854-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
13214-92 01.04.2015 |
Преобразователи измерительные переменного тока, Е854-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
13215-16 27.07.2022 |
Преобразователи измерительные напряжения переменного тока, Е855-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год; 2 года - для исполнения АС |
13215-92 01.04.2015 |
Преобразователи измерительные напряжения переменного тока, Е855-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
18885-09 09.02.2020 |
Преобразователи измерительные переменного тока, Е842/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
19925-00 01.08.2015 |
Амперметры и вольтметры, Э8030-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
19926-00 01.08.2015 |
Амперметры и вольтметры, Э8032-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
19927-00 01.08.2015 |
Измерители, Э8031-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
20536-00 29.08.2018 |
Частотомеры, В89/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
20537-00 27.04.2022 |
Частотомеры, Э8036, Э8036/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
20982-13 11.07.2018 |
Преобразователи измерительные переменного тока, Е854-Ц ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
20983-11 05.07.2016 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-Ц ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
20984-13 11.07.2018 |
Преобразователи измерительные напряжения переменного тока, Е855-Ц ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
30273-11 18.05.2016 |
Приборы показывающие измерительные спидометра, ПА8090 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка при выпуске |
30968-14 06.03.2019 |
Приборы показывающие измерительные спидометра, ПА8046 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
33513-11 27.06.2016 |
Приборы показывающие тахометра электронные, ПТ8040 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка при выпуске |
51126-12 11.09.2017 |
Устройства измерительные, ЦЕ8120 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
51845-12 21.11.2017 |
Приборы показывающие измерительные спидометра, ПА8160 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
2 года |
53742-13 06.06.2018 |
Приборы показывающие измерительные спидометра, ПА8115 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
53743-13 06.06.2018 |
Тахометры электронные, ПТ8114 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
54117-13 11.07.2018 |
Спидометры электронные, ПА8160-5 и ПА8160-6 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
2 года |
54168-13 11.07.2018 |
Тахометры электронные, ПТ8040 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
59356-14 12.12.2019 |
Счетчики активной электрической энергии однофазные многофункциональные электронные, ЭЭ8007 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
2 года |
59357-14 12.12.2019 |
Счетчики активной электрической энергии трехфазные многофункциональные электронные, ЭЭ8005 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
8 лет |
64269-16 27.02.2025 |
Амперметры и вольтметры, Э8030-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
65185-16 04.09.2021 |
Спидометры электронные, ПА8090 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
69203-17 29.03.2022 |
Спидометры электронные, ПА8160 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
7008-13 11.07.2018 |
Преобразователи измерительные активной мощности трехфазного тока, Е848-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; с 30.10.2015 г. 1 год (2 года - для исполнения АС) |
7604-10 01.04.2015 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
7604-16 31.01.2022 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год; 2 года - для исполнения АС |
7604-16 26.04.2017 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
7975-09 09.02.2020 |
Преобразователи измерительные постоянного тока, Е846-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
9505-10 01.04.2015 |
Преобразователи измерительные частоты переменного тока, Е858 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
9505-16 03.06.2021 |
Преобразователи измерительные частоты переменного тока, Е858 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
9506-13 11.07.2018 |
Преобразователи измерительные напряжения постоянного тока, Е857 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
9508-16 28.02.2018 |
Преобразователи измерительные постоянного тока, Е856 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
9508-84 01.04.2015 |
Преобразователи измерительные постоянного тока, Е856 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
9511-10 01.04.2015 |
Преобразователи измерительные суммирующие постоянного тока, Е851 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
9508-18 31.10.2022 |
Преобразователи измерительные постоянного тока, Е856 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
9506-18 29.03.2023 |
Преобразователи измерительные напряжения постоянного тока, Е857 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
7008-18 29.03.2023 |
Преобразователи измерительные активной мощности трехфазного тока, Е848-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
18885-20 27.07.2022 |
Преобразователи измерительные переменного тока, Е842/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год - для мод. Е842/1, 2 года - для мод. Е842/1 АС |
Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.
Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.
Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.
В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.
Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Преобразователи измерительные переменного тока (Е842/1)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
АО "ТРАНСНЕФТЬ - ДРУЖБА" (RA.RU.311211) | 76 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ТРАНСНЕФТЬ - БАЛТИКА" (RA.RU.311790) | 50 | 10 | 0 | 50 | 0 | 50 | 0 | 50 | ||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО «НТЭК» (RA.RU.310593) | 6 | 0 | 6 | 1 | 3 | 0 | 3 | |||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 11 | 0 | 7 | 0 | 7 | 0 | 7 | ||
АО "ТРАНСНЕФТЬ - ДРУЖБА" (RA.RU.311211) | 121 | 26 | 0 | 121 | 0 | 121 | 0 | 121 | ||
ФБУ «Череповецкий ЦСМ» (49) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ «Кабардино-Балкарский ЦСМ» (RA.RU.311487) | РСТ | 577 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "Балтнефтепровод", входящее в состав ОАО "АК "ТРАНСНЕФТЬ" (1755) | 14 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО ИЦ " Энергопрогресс"(ООО ИЦ " Энергопрогресс") | 40 | 0 | 32 | 0 | 32 | 0 | 32 | |||
ФБУ "ЦСМ в г. Череповце Вологодской области" (RA.RU.311504) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО «Транснефть - Дружба» (RA.RU.311211) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ТРАНСНЕФТЬ - БАЛТИКА" (RA.RU.311790) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 18 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 39 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 131 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ОАО "Норильско-Таймырская энергетическая компания" (RA.RU.310593) | 43 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Преобразователи измерительные переменного тока (Е842/1)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
1560 | 2006 |
ФБУ Пермский ЦСМ Пермский край |
1627 | 2006 |
ФБУ Ростовский ЦСМ Ростовская область |
2832 | 2006 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус ИП методом литья и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в руководстве по эксплуатации ЗПМ.499.235 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным переменного тока Е842/1
ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия».
ТУ 25-04-3318-77 «Преобразователи измерительные переменного тока Е842/1».
Поверка
Поверкаосуществляется в соответствии с документом МП.ВТ.176-2007 «Преобразователи измерительные переменного тока Е842/1. Методика поверки», согласованной РУП «Витебский ЦСМС» 19.04.2008 г.
Перечень основного поверочного оборудования:
Амперметр Д5099, кл. т. 0,1; диапазоны измеряемого тока от 0 до 5 А; нормальная область частот от 45 до 500 Гц;
Прибор комбинированный цифровой Щ300, пределы допускаемой основной погрешности ±(0,1+0,02(1к/1х-1)); диапазон измеряемого тока от 100 нА до 1 А;
Магазин сопротивлений Р33, кл. т. 0,2.
Изготовитель
Открытое акционерное общество «Витебский завод электроизмерительных приборов» (ОАО «ВЗЭП»), Республика Беларусь210630, г. Витебск, ул. Ильинского, д.19/18
Тел. (10375212) 37-03-71
E-mail: vzep@vitebsk.by, www.vzep.vitebsk.by
Экспертиза проведена
Федеральным государственным унитарным предприятием «Всероссийский
научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
ИП выполнены в конструктивном исполнении, обеспечивающим навесное (с передним присоединением монтажных проводов) или щитовое крепление.
ИП состоят из основания, крышки, трансформатора и печатной платы.
Включение ИП непосредственное или через измерительные трансформаторы тока.
Трансформатор и печатная платы крепятся к основанию корпуса при помощи винта.
Токоведущие стержни с закрепленными на них наконечниками запрессованы в основание и обеспечивают двухстороннее подключение проводников. Крышка крепится к основанию при помощи винтов. Крепление ИП к щиту осуществляется двумя винтами или специальными скобами.
Фотография общего вида ИП приведена на рисунке 1, схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП приведены на рисунке 2.
ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.
Рисунок 1 - Фотография общего вида

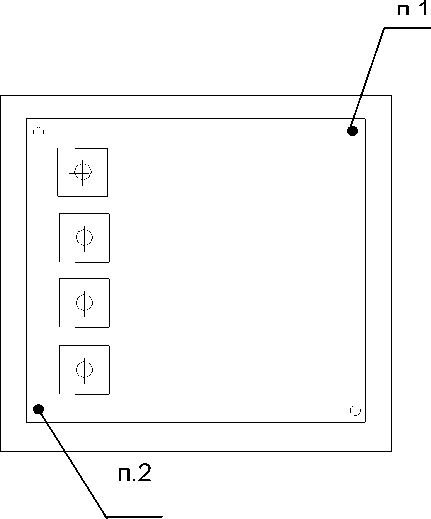

1 Клеймо ОТК ;
2 Клеймо поверителя
Рисунок 2 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП (вид сверху)
ИП применяют для нужд народного хозяйства, для комплексной автоматизации объектов электроэнергетики и других отраслей промышленности, включая атомные станции.
Комплект поставки соответствует таблице 2.
Таблица 2
Наименование |
Количество, шт. (экз) |
Преобразователь измерительный переменного тока Е 842/1 (модификация по заказу) |
1 |
Паспорт |
1 |
Руководство по эксплуатации |
1* |
Методика поверки | |
Скоба для крепления 8ПМ.140.196 |
2 |
Упаковка |
1 |
Примечания: * - при поставке партии допускается 1 экз. на 3 изделия | |
** - при одновременной поставке в один адрес, но не менее 1 экз. в каждый транспортный ящик. |
Характеристики входных и выходных сигналов, сопротивления нагрузки в зависимости от модификации ИП приведены в таблице 1.
Таблица 1
Модификация конструктивное исполнение |
Диапазон измерений входного сигнала, 1вх, А |
Номинальное значение входного сигнала, 1вх.н, А |
Диапазон изменений выходного сигнала, 1вых, мА |
Диапазон изменений сопротивления нагрузки, кОм |
Е 842/1 Е 842/1 АС |
0 - 0,5 |
0,5 |
0 - 5,0 |
0 - 2,5 |
0 - 1,0 |
1,0 | |||
0 - 2,5 |
2,5 | |||
0 - 5,0 |
5,0 |
Пределы допускаемой основной приведенной погрешности ± 1,0 % от нормирующего значения выходного сигнала, равного 5 мА.
Пределы допускаемых дополнительных погрешностей:
± 0,5 % при изменении температуры окружающего воздуха от (20 ± 2) °С на каждые 10 °С;
± 0,5 % - при изменении относительной влажности в пределах (95 ± 3) % при 35 °С;
± 2,0 % - при отклонении формы кривой тока входного сигнала от синусоидальной формы под влиянием 3 или 5 гармоник до 5 % от первой гармоники.
Частота входного сигнала от 45 до 65 Гц. Мощность, потребляемая ИП, 1В А, не более Рабочие условия применения: |
1,0 |
диапазон рабочих температур относительная влажность Габаритные размеры ИП, мм, не более Масса ИП, кг, не более Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее |
от минус 40 до плюс 60 °С 95 % при плюс 35 °С 80 х 80 х 90 0,5 67 000 12 |
