Номер по Госреестру СИ: 20536-00
20536-00 Частотомеры
(В89/1)
Назначение средства измерений:
Частотомеры В89/1 (далее - частотомеры) предназначены для измерения частоты в цепях переменного тока.
Внешний вид.
Частотомеры

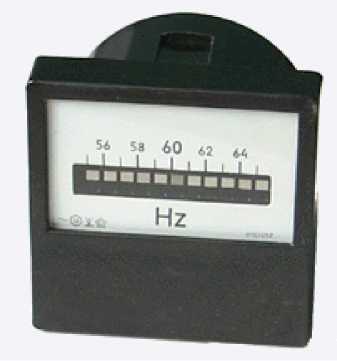

Рисунок № 1
Внешний вид.
Частотомеры

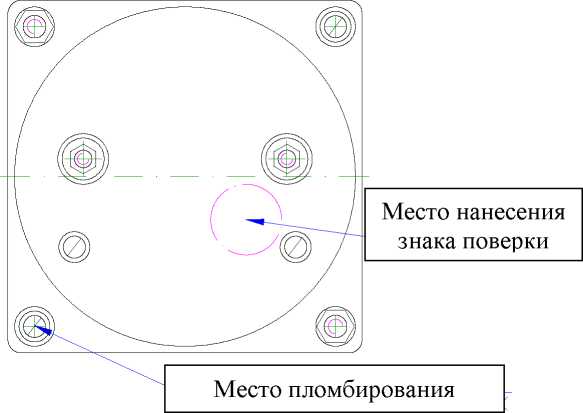

Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 29.08.2018
Номер записи - 100622
ID в реестре СИ - 323022
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Э8036, Частотомеры, Частотомер В89/1, Нет модификации, нет данных , нет, В89Т2, В89/1, В89, В81, В80, В-89/1, Без модификации, -,
Производитель
Изготовитель - ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП)
Страна - БЕЛАРУСЬ
Населенный пункт - г.Витебск
Уведомление о начале осуществления предпринимательской деятельности - Да
