Номер по Госреестру СИ: 54117-13
54117-13 Спидометры электронные
(ПА8160-5 и ПА8160-6)
Назначение средства измерений:
Спидометры электронные ПА8160-5, ПА8160-6 (далее - спидометры) предназначены для измерения и преобразования частоты вращения приводного вала датчика спидометра (или приводной шестерни) в показание скорости, а также количества оборотов вала датчика в показание скорости движения и количества оборотов приводного вала датчика спидометра в показание счётчика пройденного пути автомобиля.
Внешний вид.
Спидометры электронные

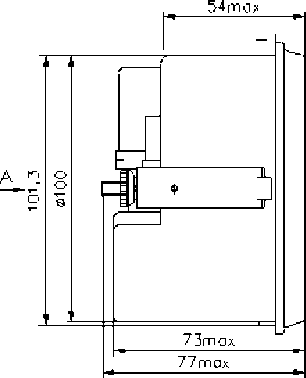

Рисунок № 1
Внешний вид.
Спидометры электронные
Рисунок № 2
Внешний вид.
Спидометры электронные
Рисунок № 3
Внешний вид.
Спидометры электронные
Рисунок № 4
Программное обеспечение
Программное обеспечение, используемое для управления спидометрами ПА8160-5,ПА8160-6 и получения результатов измерений, является встроенным
ПО реализует функциональность спидометра (сбор, обработку и представление измерительной информации), устанавливается на этапе изготовления и в процессе
эксплуатации изменено быть не может. Все ПО является метрологически значимым.
Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
PA8160 5 01- 514D9LBF (ПА8160-5) |
PA8160 5 01- 514D9LBF |
1 |
514D9LBF |
CRC32 |
PA8160 6-01- B1830EED (ПА8160-6) |
PA8160 6-01- B1830EED |
1 |
B1830EED |
CRC32 |
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на заднюю сторону спидометра методом штемпелевания (наклейки) и на эксплуатационный документ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе «Спидометр электронный ПА8160. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спидометрам электронным ПА8160
ТУ РБ300125187.305-2012 «Спидометры электронные ПА8160».
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений вне сферы государственного регулирования.
Поверка
Поверкаосуществляется по документу МП 253-13-120 «Спидометр электронный ПА8160-5, ПА8160-6. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева » в апреле 2013 г.
Основные средства поверки: генератор сигналов низкочастотный Г6-26; установка ОМА-1528;
частотомер РЧ3-07-0002; осциллограф С1-83;
прибор комбинированный Щ301-1;
установка для поверки спидометров КИ 12652.
Изготовитель
Открытое акционерное общество «Витебский завод электроизмерительных приборов» (ОАО «ВЗЭП»), Беларусь.
Адрес: 210630, г. Витебск, ул. Ильинского 19/18.
Тел/факс: (0212) 36-58-10.
Экспертиза проведена
ФГУП «ВНИИМ им. Д.И. Менделеева »,
Адрес: 190005, Санкт-Петербург, Московский пр., д. 19.
Тел. (812) 251-76-01, Факс (812) 713-01-14, e-mail info@vniim.ru, www.vniim.ru.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
Спидометр конструктивно состоит из корпуса, крышки. В корпусе размещён измерительный механизм. Подключение обеспечивается штыревыми контактами, расположенными на корпусе. Конструкцией предусмотрена возможность опломбирования крепежных винтов и штекерных соединений. Общий вид спидометра, пломбировка и указания мест для нанесения оттисков клейм представлены на рис. 1 и 2. Измеренная скорость движения определяется по шкале измерительного механизма, а пройденный путь определяется по показанию отсчётных устройств итогового и суточного пробега. Спидометр устанавливается на автомобиле и питается от его бортовой сети. Спидометр оснащён дисплеем с возможностью переключения пользователем отображения итогового и суточного пробега.
Спидометр имеет индикатор включения дальнего света, оснащён дисплеем и кнопкой, расположенной на лицевой панели, предназначенной для сброса показаний счётчика суточного пробега.
Ёмкость итогового счётчика пройденного пути составляет 999999 км, ёмкость счётчика суточного пробега - 999,9 км.
Шкала прибора выполнена по форме круговой и имеет освещение. Угол разворота шкалы составляет 220°.
Показания спидометра связаны с частотой входного сигнала в соответствии с таблицей 1 Таблица 1
Модификация спидометра |
Количество импульсов, приходящихся на 1 км пройденного пути |
Цифровая отметка на шкале, км/ч |
Частота входного сигнала, Гц |
ПА8160-5 |
3744 |
0 |
0 |
20 |
20,8 | ||
40 |
41,6 | ||
60 |
62,4 | ||
80 |
83, 2 | ||
100 |
104,0 | ||
120 |
124,8 | ||
ПА8160-6 |
4992 (или любой другой из диапазона от 1024 до 25000) |
0 |
0 |
20 |
27,72 | ||
40 |
55,48 | ||
60 |
83,20 | ||
80 |
110,92 | ||
100 |
138,68 | ||
120 |
166,40 |

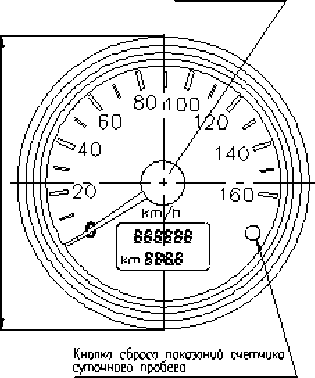

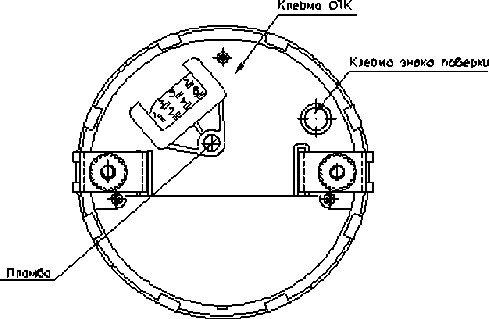

Общий вид спидометра, схема пломбировки от несанкционированного доступа, места для нанесения оттисков клейм на спидометры показаны на рисунке 1.
Knell ио- наипейш
{■днтокп коподки |
Aqpec |
1 |
-12 В (обишп} |
2 |
К кпемче 15 бвкпкмлп™ зпкигаиия |
3 |
К мечме 3D Выкнрмогпеи млигриии |
4 |
Вад ciENojo о догпчикз |
5* |
412 В [к быплсчптелю qouHMo сбепч} |
6 |
■+12 В (и бцкпцчснпепц подсветки) |
7 |
Btrrog +3 В ио доггмик |
Рисунок 1. Общий вид спидометра ПА8160, схема пломбировки от несанкционированного доступа и места для нанесения оттисков клейм

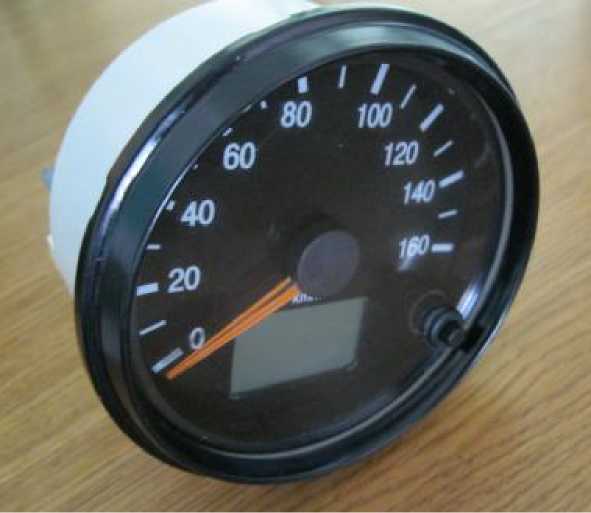

Рисунок 2 Фотография прибора ПА8160
Программное обеспечение Программное обеспечение, используемое для управления спидометрами ПА8160-5,
ПА8160-6 и получения результатов измерений, является встроенным
ПО реализует функциональность спидометра (сбор, обработку и представление измерительной информации), устанавливается на этапе изготовления и в процессе
эксплуатации изменено быть не может. Все ПО является метрологически значимым.
Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
PA8160 5 01- 514D9LBF (ПА8160-5) |
PA8160 5 01- 514D9LBF |
1 |
514D9LBF |
CRC32 |
PA8160 6-01- B1830EED (ПА8160-6) |
PA8160 6-01- B1830EED |
1 |
B1830EED |
CRC32 |
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Комплект поставки спидометра представлен в таблице 3
Таблица 3
Наименование |
Количество |
Примечание |
Спидометр электронный ПА8160-5, ПА8160-6 |
1 шт. |
Модификация указывается при заказе |
Датчик импульсного типа ПД8093 или ПД 8089-1 |
1 шт. |
Допускается поставка Спидометра (по требованию потребителя) без датчика |
Паспорт |
1 экз. | |
Руководство по эксплуатации 3ПМ.499.458-01РЭ |
1 экз. |
ПА8160-6 |
Методика поверки МП 253-13-120 |
1 экз. |
При одновременной поставке в один адрес, но не менее 1 экз. в каждую транспортную тару |
от 0 до 120
от 20 до 100
Диапазон показаний скорости, км/ч
Диапазон измерений скорости, км/ч
Предел допускаемой основной абсолютной погрешности спидометра при измерении
скорости указан в таблице 2. Таблица 2
Проверяемая отметка шкалы, км/ч |
Предел допускаемой основной абсолютной погрешности спидометра, км/ч |
40 |
+ 4 |
60 |
+ 4 |
100 |
+ 6 |
Вариация показаний спидометра на отметке «60 км/ч» не превышает предела допускаемой основной погрешности прибора.
Пределы допускаемой относительной погрешности итогового и
суточного счётчиков пробега от измеряемого значения пройденного пути, % ± 1
Пределы допускаемой дополнительной абсолютной погрешности спидометра на каждые 10 °С изменения температуры окружающего воздуха от нормальной (20±5) °С не превышают:
при измерении скорости значений, указанных в таблице 2;
при измерении пройденного пути итогового счётчика и счётчика
суточного пробега от измеренного значения, %
Номинальное напряжение питания постоянного тока
системы электрооборудования, В
Потребляемая мощность по цепи питания, Вт, не более
Габаритные размеры: диаметр, длина, мм, не более 0 110, 77
Масса спидометра, кг, не более
Условия эксплуатации: диапазон рабочих температур, °С относительная влажность воздуха при 40 °С, % вибрация с частотой 35 Гц и амплитудой, мм
от минус 40 до плюс 60
95
0,8
Климатическое исполнение
У2Т2
30
100000
800000
Гарантийный срок эксплуатации, месяцев
Пробег, км
Значение гамма-процентной наработки на отказ при g=90%, км
