Номер по Госреестру СИ: 13214-16
13214-16 Преобразователи измерительные переменного тока
(Е854-М1)
Назначение средства измерений:
Преобразователи измерительные переменного тока Е854-М1 (далее по тексту - ИП) предназначены для линейного преобразования силы переменного тока в унифицированный электрический сигнал постоянного тока.
Внешний вид.
Преобразователи измерительные переменного тока
Рисунок № 1
Внешний вид.
Преобразователи измерительные переменного тока
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.07.2022
Номер записи - 86214
ID в реестре СИ - 308614
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год; 2 года - для исполнения АС
Наличие периодической поверки - Да
Модификации СИ
183722, 183718, 183717, 183710, 183706, 182668, 182654, 182642, 182640, 182639, 182619, 182603, 181559, 181546, 181537, 181532, 181490, 181488, 181476,
Производитель
Изготовитель - ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП)
Страна - БЕЛАРУСЬ
Населенный пункт - г.Витебск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Статистика
Кол-во поверок - 391
Выдано извещений - 5
Кол-во периодических поверок - 276
Кол-во средств измерений - 284
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 685 дн.
Приказы РСТ, где упоминается данный тип СИ
№55 от 2016.02.03 Об утверждении типов средств измерений
№2748 от 2017.12.08 О продлении срока действия свидетельств об утверждении типа средств измерений
№197 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Инструмент" (ТК 095)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Преобразователи измерительные переменного тока (Е854-М1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
13214-16 Преобразователи измерительные переменного тока (Е854-М1) ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
66759-17 Преобразователи измерительные (Е) ОАО "Электроприбор" (РОССИЯ г.Чебоксары) |
Все средства измерений ОАО "Электроприбор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
12941-13 11.07.2018 |
Измерители цифровые, ЦР8001 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
13214-16 27.07.2022 |
Преобразователи измерительные переменного тока, Е854-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
|
13214-92 01.04.2015 |
Преобразователи измерительные переменного тока, Е854-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
13215-16 27.07.2022 |
Преобразователи измерительные напряжения переменного тока, Е855-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год; 2 года - для исполнения АС |
|
13215-92 01.04.2015 |
Преобразователи измерительные напряжения переменного тока, Е855-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
18885-09 09.02.2020 |
Преобразователи измерительные переменного тока, Е842/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
19925-00 01.08.2015 |
Амперметры и вольтметры, Э8030-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
19926-00 01.08.2015 |
Амперметры и вольтметры, Э8032-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
19927-00 01.08.2015 |
Измерители, Э8031-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
20536-00 29.08.2018 |
Частотомеры, В89/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
20537-00 27.04.2022 |
Частотомеры, Э8036, Э8036/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
20982-13 11.07.2018 |
Преобразователи измерительные переменного тока, Е854-Ц ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
20983-11 05.07.2016 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-Ц ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
20984-13 11.07.2018 |
Преобразователи измерительные напряжения переменного тока, Е855-Ц ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
30273-11 18.05.2016 |
Приборы показывающие измерительные спидометра, ПА8090 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка при выпуске |
|
30968-14 06.03.2019 |
Приборы показывающие измерительные спидометра, ПА8046 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
33513-11 27.06.2016 |
Приборы показывающие тахометра электронные, ПТ8040 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка при выпуске |
|
51126-12 11.09.2017 |
Устройства измерительные, ЦЕ8120 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
51845-12 21.11.2017 |
Приборы показывающие измерительные спидометра, ПА8160 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
2 года |
|
53742-13 06.06.2018 |
Приборы показывающие измерительные спидометра, ПА8115 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
53743-13 06.06.2018 |
Тахометры электронные, ПТ8114 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
54117-13 11.07.2018 |
Спидометры электронные, ПА8160-5 и ПА8160-6 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
2 года |
|
54168-13 11.07.2018 |
Тахометры электронные, ПТ8040 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
|
59356-14 12.12.2019 |
Счетчики активной электрической энергии однофазные многофункциональные электронные, ЭЭ8007 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
2 года |
|
59357-14 12.12.2019 |
Счетчики активной электрической энергии трехфазные многофункциональные электронные, ЭЭ8005 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
8 лет |
|
64269-16 27.02.2025 |
Амперметры и вольтметры, Э8030-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
65185-16 04.09.2021 |
Спидометры электронные, ПА8090 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
69203-17 29.03.2022 |
Спидометры электронные, ПА8160 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
|
7008-13 11.07.2018 |
Преобразователи измерительные активной мощности трехфазного тока, Е848-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; с 30.10.2015 г. 1 год (2 года - для исполнения АС) |
|
7604-10 01.04.2015 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
7604-16 31.01.2022 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год; 2 года - для исполнения АС |
|
7604-16 26.04.2017 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
|
7975-09 09.02.2020 |
Преобразователи измерительные постоянного тока, Е846-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
9505-10 01.04.2015 |
Преобразователи измерительные частоты переменного тока, Е858 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
9505-16 03.06.2021 |
Преобразователи измерительные частоты переменного тока, Е858 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
|
9506-13 11.07.2018 |
Преобразователи измерительные напряжения постоянного тока, Е857 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
9508-16 28.02.2018 |
Преобразователи измерительные постоянного тока, Е856 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год; 2 года - для исполнения АС |
|
9508-84 01.04.2015 |
Преобразователи измерительные постоянного тока, Е856 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
9511-10 01.04.2015 |
Преобразователи измерительные суммирующие постоянного тока, Е851 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
|
9508-18 31.10.2022 |
Преобразователи измерительные постоянного тока, Е856 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
|
9506-18 29.03.2023 |
Преобразователи измерительные напряжения постоянного тока, Е857 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
7008-18 29.03.2023 |
Преобразователи измерительные активной мощности трехфазного тока, Е848-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
|
18885-20 27.07.2022 |
Преобразователи измерительные переменного тока, Е842/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год - для мод. Е842/1, 2 года - для мод. Е842/1 АС |
Кто поверяет Преобразователи измерительные (Е)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО " НУ КОРПОРАЦИИ АК ЭСКМ " (RA.RU.311850) | 17 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФКП "Комбинат "Каменский" (RA.RU.312705) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ООО " НУ КОРПОРАЦИИ АК ЭСКМ " (RA.RU.311850) | 250 | 0 | 174 | 5 | 7 | 0 | 7 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 12 | 0 | 10 | 0 | 12 | 0 | 10 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 20 | 0 | 20 | 0 | 10 | 0 | 10 | ||
| ЗАО "ИНЭСС" (RA.RU.310488) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ТРАНСНЕФТЬ - ДРУЖБА" (RA.RU.311211) | 38 | 0 | 38 | 0 | 38 | 0 | 38 | |||
| АО "ТРАНСНЕФТЬ-ЗАПАДНАЯ СИБИРЬ" (RA.RU.311926) | 20 | 0 | 20 | 0 | 20 | 0 | 20 | |||
| АО "ТРАНСНЕФТЬ - СИБИРЬ" (RA.RU.311681) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО "ТРАНСНЕФТЬ - БАЛТИКА" (RA.RU.311790) | 4 | 0 | 4 | 0 | 2 | 0 | 2 |
Стоимость поверки Преобразователи измерительные (Е)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Якутский ЦСМ Республика Саха (Якутия) |
2199 | 2199 |
Знак утверждения типа
Знак утверждения типананосится на табличку ИП фотохимическим способом и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Методы измерений изложены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным переменного тока Е854-М1
ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия».
ТУ 25-7536.058-91 «Преобразователи измерительные переменного тока Е854-М1 и напряжения переменного тока Е855-М1».
Поверка
Поверкаосуществляется по документу МП.ВТ.133-2005 «Преобразователи измерительные переменного тока Е854-М1. Методика поверки», согласованному РУП «Витебский ЦСМС» 27.09.2005 г.
Перечень основных средств поверки:
-
- амперметр Д50542, диапазон измеряемого тока от 0 до 5 А, нормальная область частот от 45 до 500 Гц, кл.т. 0,1;
-амперметр Д50543, диапазон измеряемого тока от 0 до 1 А, нормальная область частот от 45 до 500 Гц, кл.т. 0,1
-
- установка поверочная полуавтоматическая универсальная УППУ-1М, диапазон частот от 40 до 20 000 Гц, диапазон выходного тока от 0,0001 до 10 А; пределы допускаемой погрешности ± 0,004 %;
- генератор низкой частоты 3ГМ-3, диапазон частот от 45 до 2400 Гц, диапазоны выходного тока от 0 до 50 А;
- компаратор напряжений Р3003, номинальное напряжение ± 10 В, номинальный ток нагрузки 5 мА, номинальное сопротивление не менее 2 кОм, пределы основной погрешности ± (5U+1) мкВ, где U - напряжение, В;
-
- магазин сопротивлений Р33; величина сопротивлений от 0,1 до 99999,9 Ом, кл.т. 0,2;
-
- катушка сопротивлений образцовая Р321, 100 Ом, кл. т. 0,01;
Изготовитель
Открытое акционерное общество «Витебский завод электроизмерительных приборов» (ОАО «ВЗЭП»), Республика Беларусь
Адрес: 210630, г. Витебск, ул. Ильинского, д.19/18 Тел. (10375212) 37-03-71
E-mail: vzep@vitebsk.by, www.vzep.vitebsk.by
Экспертиза проведена
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
ИП выполнены в едином пластмассовом корпусе, предназначенного для навесного монтажа на щитах и панелях.
ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.
ИП выпускаются в нескольких модификациях, приведенных в таблице 1. Имеют обычное, общеклиматическое (04.1**), экспортное и предназначенное для атомных станций (АС) исполнения.
Фотография общего вида ИП приведена на рисунке 1, схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП приведены на рисунке 2.
Рисунок 1 - Фотография общего вида

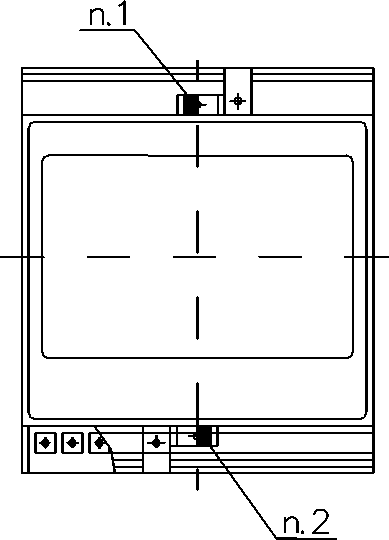

Рисунок 2 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП (вид сверху)
1 Клеймо ОТК ;
2 Клеймо поверителя
Комплект поставки соответствует таблице 2.
Таблица 2
|
Наименование |
Количество, шт. (экз) |
|
Преобразователь измерительный постоянного тока Е854-М1 (модификация по заказу) |
1 |
|
Паспорт |
1 |
|
Руководство по эксплуатации |
1* |
|
Методика поверки | |
|
Упаковка |
1 |
|
Примечания: * - при поставке партии допускается 1 экз. на 3 изделия ** - при одновременной поставке в один адрес, но не менее 1 |
экз. в каждый транспортный |
|
ящик. |
Диапазон измерений преобразуемых входных сигналов и диапазон изменения выходных сигналов, диапазон изменения нагрузки приведены в таблице 1.
Частота входного сигнала для ИП Е 854/1-М1, Е854/2-М1 от 45 до 65Гц, для ИП Е854/3-М1, Е854/4-М1 от 1950 до 2050 Гц.
Таблица 1
|
Тип, модификация конструктивное исполнение |
Диапазон измерений преобразуемого входного сигнала, 1вх, А |
Диапазон изменений выходного сигнала, мА |
Диапазон изменений сопротивления нагрузки, кОм |
|
Е854/1-М1 Е854/1-М1 АС Е854/1-М1 эксп. исп Е854/1-М1 О4.1** |
от 0 до 0,5 или от 0 до 1,0 или от 0 до 2,5 или от 0 до 5,0 |
от 0 до 5 |
от 0 до 3,0 |
|
Е854/2-М1 Е854/2-М1 АС Е854/2-М1 эксп. исп Е854/2-М1 О4.1** |
от 4 до 20 |
от 0 до 0,5 | |
|
Е854/3-М1 |
от 0 до 5 |
от 0 до 3 |
Пределы допускаемой основной приведенной погрешности равны ± 0,5 % от нормирующего значения выходного сигнала. Нормирующее значение выходного сигнала соответствует наибольшему значению выходного (5 или 20 мА).
ИП предназначены для работы при температуре окружающего воздуха от минус 30 °С до плюс 60 °С и относительной влажности до 95 % при температуре 35 °С.
ИП, поставляемы для экспорта в общеклиматическом исполнении, изготавливаются для работы при температуре окружающего воздуха от минус 5°С до плюс 60 °С.
Питание ИП осуществляется от сети переменного тока с номинальным напряжением 220 В, частотой 50 Гц.
Питание ИП, поставляемых для экспорта, осуществляется от сети переменного тока с номинальным напряжением 220 В частотой 50 или 60 Гц, или 240 В частотой 60 Гц.
Мощность, потребляемая ИП от цепи питания, В •А, не более 4
Мощность, потребляемая ИП от цепи входного сигнала, В •А, не более 0,2
|
Габаритные размеры ИП, мм, не более Масса ИП, кг, не более Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее |
125x110x100 0,7 50000 12 |
