По способу преобразования относится к выпрямительным преобразователям, т.е. преобразование происходит по формуле

1вых = 1</^ивх2^ Аид.

где 1вых - выходной сигнал. мА;

К - коэффициент пропорциональности;

ивх - величина входного напряжения. В;

Auq - коэффициент преобразования напряжения.

Преобразователь     выполнен     с     использованием     специализированного

микроконтроллера. в состав которого входит 8-ми разрядный аналого-цифровой преобразователь и преобразователь цифрового кода в ШИМ. а также интегратора на операционном усилителе. Входные. выходные цепи и цепь питания гальванически развязаны.

Преобразователи выполнены в пластмассовом корпусе. предназначенном для навесного монтажа на щитах и панелях с передним присоединением монтажных приводов.

Преобразователи относятся к оборудованию. эксплуатируемому в стационарных условиях производственных помещений. вне жилых домов.

На рисунке 1 представлен внешний вид преобразователя Е854-Ц.

На рисунке 2 указана схема указания мест расположения клейма ОТК и клейма (наклейки) поверителя на преобразователе Е854-Ц.

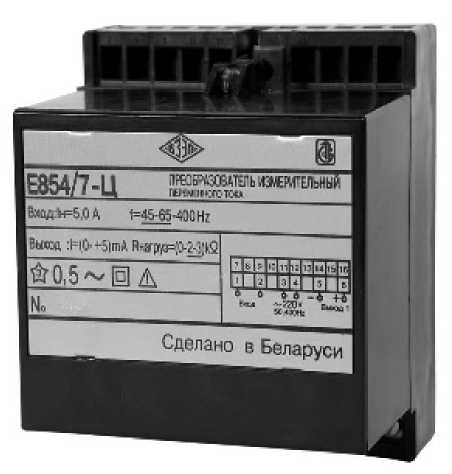

Рисунок 1 - Внешний вид преобразователя Е854-Ц

Рисунок 2 - Схема указания мест расположения клейма ОТК (1) и клейма (наклейки) поверителя (2) на преобразователе Е854-Ц

В комплект поставки входят:

• - преобразователь;

• - паспорт;

• - руководство по эксплуатации;

• - методика поверки (по запросу поверяющих организаций);

• - коробка упаковочная;

• - дискета с сервисными программами (по отдельному заказу).

Основные технические характеристики преобразователей приведены в таблице 2. Таблица 2

Пределы допускаемой основной приведённой погрешности ± 0,5 % от нормирующего значения выходного сигнала.

Нормирующее значение выходного сигнала - 5 мА или 20 мА.

Нормирующее значение по выходу интерфейса RS-232C или RS-485 является значение 800 единиц, которое соответствует наибольшему значению входного сигнала.

Рабочие условия применения:

• - температура окружающего воздуха, °С...................................от минус 30 до плюс 60;

• - относительная влажность воздуха, %...................................................до 95 при 35 °C.

Пределы допускаемой дополнительной приведенной погрешности от влияния: Температура окружающего воздуха в диапазоне от минус 30 °С до плюс 60 °С на каждые 10 °С, % ....................................................................................................................± 0,4;

Относительная влажность от 80 до 95 % при 35 °С, % ............................................± 0,9;

Напряжение питания от 220 до 187 или 242 В, % ...................................................± 0,25;

Сопротивление нагрузки от 2,0 до 0,0001 кОм для ИП с выходным сигналом 0 - 5 мА и от 0,3 до 0,0001 кОм для ИП с выходным сигналом 4 - 20 мА, % ................................± 0,25;

Лист № 4 Всего листов 5 Частота измеряемой цепи от 65 до 400 Гц, % ..........................................................± 1,0;

Отклонение формы кривой входного сигнала от синусоидальной до 50 %, % .....± 0,5.

Параметры питания: напряжение от сети переменного тока 220 В, частота 50 Гц или 400 Гц.

Мощность, потребляемая ИП, не превышает:

• 1) от цепи входного сигнала............................................................ 0,2 В^ А;

• 2) от цепи питания.........................................................................4,0

Габаритные размеры, мм, не более ................................................................110 х120х125.

Масса, кг, не более

Средний срок службы, лет

Средняя наработка на отказ, ч ...................................................................................25000.
