Номер по Госреестру СИ: 7975-09
7975-09 Преобразователи измерительные постоянного тока
(Е846-М1)
Назначение средства измерений:
Преобразователи измерительные постоянного тока Е846-М1 (далее по тексту -ИП) предназначены для линейного преобразования постоянного тока или напряжения постоянного тока от шунта в два равных между собой унифицированных гальванически развязанных выходных сигнала постоянного тока.
Внешний вид.
Преобразователи измерительные постоянного тока
Рисунок № 1
Внешний вид.
Преобразователи измерительные постоянного тока
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 09.02.2020
Номер записи - 163844
ID в реестре СИ - 386244
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП)
Страна - БЕЛАРУСЬ
Населенный пункт - г.Витебск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№164 от 2015.02.09 О продлении срока действия свидетельства об утверждении типа средств измерений
№1475 от 2020.09.02 о переоформлении свидетельства , о внесении изменений в описание типа и о продлении срока действия свидетельства об утверждении типа средств измерений стандартных образцов
Наличие аналогов СИ: Преобразователи измерительные постоянного тока (Е846-М1)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
7975-09 Преобразователи измерительные постоянного тока (Е846-М1) ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
68159-17 Преобразователи измерительные переменного тока и напряжения Е854ЭЛ, постоянного тока и напряжения Е856ЭЛ ( ) Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
Все средства измерений Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор")
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
12941-13 11.07.2018 |
Измерители цифровые, ЦР8001 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
13214-16 27.07.2022 |
Преобразователи измерительные переменного тока, Е854-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
13214-92 01.04.2015 |
Преобразователи измерительные переменного тока, Е854-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
13215-16 27.07.2022 |
Преобразователи измерительные напряжения переменного тока, Е855-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год; 2 года - для исполнения АС |
13215-92 01.04.2015 |
Преобразователи измерительные напряжения переменного тока, Е855-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
18885-09 09.02.2020 |
Преобразователи измерительные переменного тока, Е842/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
19925-00 01.08.2015 |
Амперметры и вольтметры, Э8030-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
19926-00 01.08.2015 |
Амперметры и вольтметры, Э8032-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
19927-00 01.08.2015 |
Измерители, Э8031-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
20536-00 29.08.2018 |
Частотомеры, В89/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
20537-00 27.04.2022 |
Частотомеры, Э8036, Э8036/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
20982-13 11.07.2018 |
Преобразователи измерительные переменного тока, Е854-Ц ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
20983-11 05.07.2016 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-Ц ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
20984-13 11.07.2018 |
Преобразователи измерительные напряжения переменного тока, Е855-Ц ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
30273-11 18.05.2016 |
Приборы показывающие измерительные спидометра, ПА8090 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка при выпуске |
30968-14 06.03.2019 |
Приборы показывающие измерительные спидометра, ПА8046 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
33513-11 27.06.2016 |
Приборы показывающие тахометра электронные, ПТ8040 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка при выпуске |
51126-12 11.09.2017 |
Устройства измерительные, ЦЕ8120 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
51845-12 21.11.2017 |
Приборы показывающие измерительные спидометра, ПА8160 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
2 года |
53742-13 06.06.2018 |
Приборы показывающие измерительные спидометра, ПА8115 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
53743-13 06.06.2018 |
Тахометры электронные, ПТ8114 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
54117-13 11.07.2018 |
Спидометры электронные, ПА8160-5 и ПА8160-6 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
2 года |
54168-13 11.07.2018 |
Тахометры электронные, ПТ8040 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
Первичная поверка до ввода в эксплуатацию |
59356-14 12.12.2019 |
Счетчики активной электрической энергии однофазные многофункциональные электронные, ЭЭ8007 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
2 года |
59357-14 12.12.2019 |
Счетчики активной электрической энергии трехфазные многофункциональные электронные, ЭЭ8005 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
8 лет |
64269-16 27.02.2025 |
Амперметры и вольтметры, Э8030-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
65185-16 04.09.2021 |
Спидометры электронные, ПА8090 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
69203-17 29.03.2022 |
Спидометры электронные, ПА8160 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
2 года |
7008-13 11.07.2018 |
Преобразователи измерительные активной мощности трехфазного тока, Е848-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; с 30.10.2015 г. 1 год (2 года - для исполнения АС) |
7604-10 01.04.2015 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
7604-16 31.01.2022 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год; 2 года - для исполнения АС |
7604-16 26.04.2017 |
Преобразователи измерительные активной и реактивной мощности трехфазного тока, Е849-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
7975-09 09.02.2020 |
Преобразователи измерительные постоянного тока, Е846-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
9505-10 01.04.2015 |
Преобразователи измерительные частоты переменного тока, Е858 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
9505-16 03.06.2021 |
Преобразователи измерительные частоты переменного тока, Е858 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
9506-13 11.07.2018 |
Преобразователи измерительные напряжения постоянного тока, Е857 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
9508-16 28.02.2018 |
Преобразователи измерительные постоянного тока, Е856 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
9508-84 01.04.2015 |
Преобразователи измерительные постоянного тока, Е856 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
9511-10 01.04.2015 |
Преобразователи измерительные суммирующие постоянного тока, Е851 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год |
9508-18 31.10.2022 |
Преобразователи измерительные постоянного тока, Е856 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ |
1 год; 2 года - для исполнения АС |
9506-18 29.03.2023 |
Преобразователи измерительные напряжения постоянного тока, Е857 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
7008-18 29.03.2023 |
Преобразователи измерительные активной мощности трехфазного тока, Е848-М1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год |
18885-20 27.07.2022 |
Преобразователи измерительные переменного тока, Е842/1 ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП) (БЕЛАРУСЬ г.Витебск) |
ОТ МП |
1 год - для мод. Е842/1, 2 года - для мод. Е842/1 АС |
Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.
Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Кто поверяет Преобразователи измерительные переменного тока и напряжения Е854ЭЛ, постоянного тока и напряжения Е856ЭЛ ( )
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|
Стоимость поверки Преобразователи измерительные переменного тока и напряжения Е854ЭЛ, постоянного тока и напряжения Е856ЭЛ ( )
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Ростовский ЦСМ Ростовская область |
2832 | 2832 |
Таганрогский филиал ФБУ «Ростовский ЦСМ» Ростовская область |
2832 | 2832 |
Волгодонский филиал ФБУ «Ростовский ЦСМ» Ростовская область |
2832 | 2832 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится табличку ИП фотохимическим способом и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в руководстве по эксплуатации ЗПМ.499.332 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным постоянного тока Е846-М1ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия».
ТУ 25-7536.031-91 «Преобразователи измерительные постоянного тока Е846-М1».
Поверка
Поверкаосуществляется в соответствии с документом МП.ВТ.186-2008 «Преобразователи измерительные постоянного тока Е846-М1. Методика поверки», согласованной РУП «Витебский ЦСМС» 01.08.2008 года.
Перечень основных средств поверки:
Вольтметр Э533, кл. т. 0,5; диапазоны измерений от 75 до 600 В.
Калибратор программируемый П320; кл. т. 0,005, воспроизведение силы постоянного тока от 10-9 до 10-1 А; воспроизведение напряжения постоянного тока от 10-5 до 103 В.
Магазин сопротивлений Р33, кл. т. 0,2; величина сопротивлений от 0,1 до 99999,9 Ом.
Катушка электрического сопротивления измерительная Р331, 100 Ом, кл. т. 0,01.
Компаратор напряжений Р3003, кл. т. 0,0005, от 1 мкВ до 10 В.
Изготовитель
Открытое акционерное общество «Витебский завод электроизмерительных приборов» (ОАО «ВЗЭП»), Республика Беларусь
210630, г. Витебск, ул. Ильинского, д.19/18
Тел. (10375212) 37-03-71
E-mail: vzep@vitebsk.by, www.vzep.vitebsk.by
Экспертиза проведена
Федеральным государственным унитарным предприятием «Всероссийский
научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru , www.vniims.ru
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
В основе работы преобразователя используется принцип широтно-импульсной модуляции.
ИП выполнены в едином корпусе из ударопрочного полистерола, предназначенного для навесного монтажа на щитах и панелях с передним присоединением проводов.
ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.
ИП выпускаются в нескольких модификациях: обычное, общеклиматическое (О4.1**), экспортное и предназначенное для атомных станций (АС) исполнения.
ИП применяют для комплексной автоматизации объектов электроэнергетики, в АСУ ТП энергоемких объектов различных отраслей промышленности.

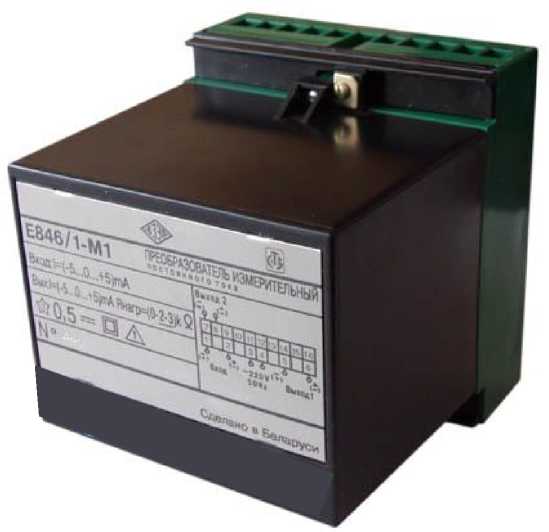

Фотография общего вида ИП приведена на рисунке 1
Рисунок 1 - Фотография общего вида ИП
1 Клеймо ОТК;
2 Клеймо поверителя
Рисунок 2 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма знака поверки средств измерений на ИП (вид сверху)
Комплект поставки соответствует таблице 2. Таблица 2
Наименование |
Количество, шт. (экз) |
Преобразователь измерительный постоянного тока Е846-М1 (модификация по заказу) |
1 |
Паспорт |
1 |
Руководство по эксплуатации |
1* |
Методика поверки | |
Упаковка |
1 |
Примечания: * - при поставке партии допускается 1 экз. на 3 изделия | |
** - при одновременной поставке в один адрес, но не менее 1 экз. в каждый транспортный ящик. |
Характеристики входных и выходных сигналов, сопротивления нагрузки в
зависимости от модификации ИП приведены в таблице 1 Таблица 1
Тип, модификация конструктивное исполнение |
Диапазон измерений входного сигнала |
Диапазон изменений выходного сигнала, мА |
Диапазон изменений сопротивления нагрузки, кОм | |
выход 1 |
выход 2 | |||
Е846/1-М1 Е846/1-М1 АС Е846/1-М1 эксп. исп Е846/1-М1 О4.1** |
минус 5 - 0 -плюс 5 мА |
минус 5 - 0 -плюс 5 |
минус 5 - 0 -плюс 5 |
0 - 3,0 |
Е846/2-М1 Е846/2-М1 АС Е846/2-М1 эксп. исп Е846/2-М1 О4.1** |
минус 75 - 0 -плюс 75 мВ |
минус 5 - 0 -плюс 5 |
минус 5- 0 -плюс 5 |
0 - 3,0 |
Е846/3-М1 Е846/3-М1 АС Е846/3-М1 эксп. исп Е846/3-М1 О4.1** |
4 - 20 мА |
4 - 20 |
4 - 20 |
0 - 0,5 |
Пределы допускаемой основной приведенной погрешности ± 0,5 % от нормирующего значения выходного сигнала, равного верхнему пределу диапазона выходного сигнала (5 или 20 мА).
Пределы допускаемых дополнительных погрешностей:
± 0,4 % при изменении температуры окружающего воздуха от (20 ± 2) °С на каждые 10 °С;
± 1,0 % - при изменении относительной влажности в пределах (95 ± 3) % при 35 °С. Рабочие условия применения
диапазон рабочих температур от минус 10 °С до плюс 50 °С
относительная влажность 95 % при плюс 35 °С
Питание ИП от сети переменного тока напряжением 220 В, частотой (50 ± 0,5) Гц.
Питание ИП экспортного исполнения от сети переменного тока напряжением 220 В или 240 В, частотой 50 или 60 Гц.
Мощность, потребляемая ИП от источника питания, В •А, не более: для Е846/1,2-М1 5,
для Е846/3-М1 7.
Мощность, потребляемая ИП от цепи входного сигнала, В •А, не более
для Е846/1,2-М1 для Е846/3-М1 Габаритные размеры ИП, мм, не более Масса ИП, кг, не более Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее |
0,008, 0,08 125 х 110 х 125 0,9 67 000 12 |
Ссылки на другие типы СИ
- 14080-99 Счетчики газа мембранные
- 38559-09 Станки балансировочные
- 30761-13 Комплексы аппаратно-програм...
- 15844-96 Весы монорельсовые
- 47665-11 Мерники эталонные 1-го разряда
- 78603-20 Резервуары вертикальные ста...
- 44590-10 Датчики стационарные
- 81192-21 Резервуары вертикальные ста...
- 56305-14 Система автоматизированная ...
- 30362-10 Вольтметры-калибраторы пост...
