Номер по Госреестру СИ: 20983-11
20983-11 Преобразователи измерительные активной и реактивной мощности трехфазного тока
(Е849-Ц)
Назначение средства измерений:
Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-Ц (в дальнейшем - ИП) предназначены для линейного преобразования активной и реактивной мощности трехфазных трехпроводных цепей переменного тока в два гальванически развязанных между собой унифицированных электрических сигнала постоянного тока и (или) для передачи измеряемой информации по интерфейсу RS-232C или RS -485.
Внешний вид.
Преобразователи измерительные активной и реактивной мощности трехфазного тока
Рисунок № 1
Внешний вид.
Преобразователи измерительные активной и реактивной мощности трехфазного тока
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель ИП фотохимическим способом, а также на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Изложены в разделах 2, 5 документов «Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849/1-Ц-Е849/14-Ц» 3ПМ.499.383 РЭ, «Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849/15-Ц-Е849/22-Ц». 3ПМ.499.390 РЭ
лист № 7 всего листов 7
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным активной и реактивной мощности трехфазного тока Е849-Ц ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия.
ТУ РБ 05796073.174-2000 «Преобразователи активной и реактивной мощности трехфазного тока Е849-Ц».
Поверка
Поверкаосуществляется в соответствии с документом «Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-Ц. Методика поверки» МП.ВТ.004-2000, согласованной с РУП «Витебский ЦСМ» 26.04.2000 г.
Перечень основного оборудования для поверки: установка для поверки приборов на переменном токе У1134М; частотомер Ф5043 класс точности 0,5; ваттметр Д5056 класс точности 0,1;
компаратор напряжений Р3003, погрешность ± (5U+1) мкВ; вольтметр Э545, класс точности 0,5;
катушка электрического сопротивления измерительная Р321, R=10 Ом,
класс точности 0,01.
Изготовитель
Открытое акционерное общество «Витебский завод электроизмерительных приборов» (ОАО «ВЗЭП»)Республика Беларусь 210630, г. Витебск, ул. Ильинского, д. 19/18 Тел. (10375212) 37-65-14, факс 36-58-10
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС») Москва, 119361, ул. Озерная, д. 46 Тел. (495) 437-55-77, (495) 430-57-25 Факс (495) 437-56-66, (495) 430-57-25
E-mail: 201-vm@vniims.ru
Заместитель Руководителя
Федерального агентства по техническому регулированию и метрологии
ИП выполнены в пластмассовом корпусе, предназначенном для навесного монтажа на щитах и панелях.
ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.
ИП имеют двадцать две модификации, отличия между которыми приведены в таблице 1.
ИП состоит из следующих основных узлов: основание; крышка; две крышки клеммных колодок; контактные узлы; две печатные платы, одна из которых является несущей и служит для крепления второй печатной платы в ИП Е849/1-Ц - Е849/6-Ц, Е849/9-Ц -Е848/14-Ц, или одной печатной платы в ИП Е849/7, Е849/8-Ц; питающий трансформатор и трансформатор тока, установленные на основании.
Контактные узлы, установленные в передней части основания, обеспечивают надежный контакт с подводящими проводами.
Крышки клеммных колодок закрывают контактные узлы от попадания на них посторонних предметов. Крышка крепится к основанию при помощи двух винтов М3, которые пломбируются. Для обеспечения плотного прилегания крышки к основанию в нем предусмотрен паз по контору, в который укладывается резиновая прокладка. Крепление ИП к щиту осуществляется двумя винтами за имеющиеся в основании заушины.
Входные и выходные цепи преобразователей гальванически развязаны между собой.
ИП предназначены для включения непосредственно или через измерительный трансформатор тока и напряжения.
Фотографии общего вида, места нанесения клейм показаны на рисунках 1- 2.
ИП предназначены для работы при температуре окружающего воздуха от минус 30 до плюс 60 °С и относительной влажности до (95 ± 3) % при температуре 35 °С.
ИП для поставки на экспорт в страны с тропическим климатом изготавливаются в климатическом исполнении О4.1** для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями (категории 4.1**) в диапазоне рабочих температур от 5 до 60 °С.
BbJXQfl3 RS'485 Адрес,
1 ,Q % [В] A __
.. Сделано в Беларуси
No
rnin/47 И ПРЕОБРАЗОВАТЕЛЬ H3MEWIWW
Е849/ 1 7" Ц »™>о»»моикст та<»-л гаи
uvruj--= ......... , л оm-1 п

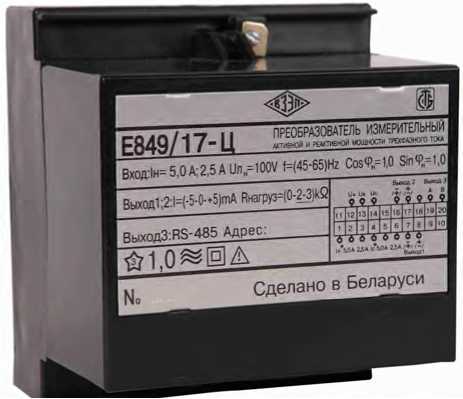

Рисунок 1 - Общий вид преобразователя Е849-Ц
-
1 Клеймо ОТК;
-
2 Клеймо поверителя;

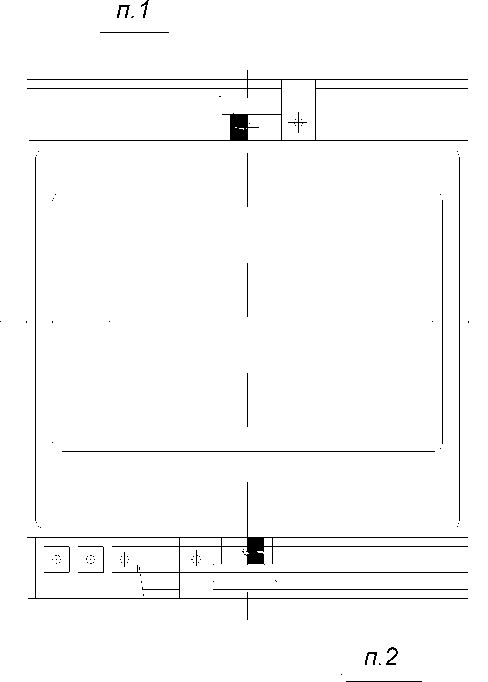

Рисунок 2 - Схема пломбирования от несанкционированного доступа и обозначение мест для нанесения оттисков клейм
-
- преобразователь измерительный (модификация по заказу) 1 экз;
-
- паспорт 1 экз;
-
- руководство по эксплуатации 1 экз;
-
- методика поверки МП.ВТ.004-2000 1 экз.
Пределы допускаемой основной приведенной погрешности ИП Е849/1-Ц - Е849/8-Ц, Е849/15-Ц - Е849/22-Ц не превышают ± 1,0 %; ИП Е849/9-Ц - Е849/14-Ц не превышают ±0,5 % от нормирующего значения выходного сигнала.
Нормирующее значение выходного сигнала по аналоговым выходам постоянного тока 5 мА или 20 мА; по выходу интерфейсов RS-232C или RS-485 - 866 единиц.
Пределы допускаемых дополнительных погрешностей ИП, вызванных отклонением влияющих факторов от нормальных значений, указанны в таблице 2.
Диапазон измерений преобразуемых входных сигналов и диапазон изменения выходных сигналов, параметры питания приведены в таблице 1.
Таблица 1
Тип, исполнение |
Диапазон измерений входного сигнала |
Диапазон изменения выходного сигнала |
Параметры питания | ||||
Ток (I), А |
Напряжение (U), В |
Коэффициент мощности COSф, (МПф) |
Выход (Р), мА 2 |
Выход <Q),mA |
Выход 3(P,Q), мА | ||
1 |
2 |
3 |
4 |
5 |
6 |
7 | |
Е849/1-Ц |
от 0 до 1 от 0 до 0,5 от 0 до 5 от 0 до 2,5 |
от 80 до 120 |
0 - плюс 1 - 0 |
от 0 до 5 |
RS- 232C |
от изме-ри- тельной цепи | |
Е849/2-Ц |
от 0 до 1 от 0 до 0,5 от 0 до 5 от 0 до 2,5 |
от 0 до 120 |
0 - плюс 1 - 0 |
от 0 до 5 |
RS- 232C |
220 В, 240 В 45-65 Гц | |
Е849/3-Ц |
от 0 до 1 от 0 до 0,5 от 0 до 5 от 0 до 2,5 |
от 80 до 120 |
0 - плюс 1 -0 -минус 1-0 |
минус 5 - 0 -плюс 5 |
RS- 232C |
от изме-ри-тельной цепи | |
Е849/4-Ц |
от 0 до 1 от 0 до 0,5 от 0 до 5 от 0 до 2,5 |
от 0 до 120 |
0 - плюс 1 -0 - минус 1 - 0 |
минус 5 - 0 -плюс 5 |
RS- 232C |
220 В, 240 В 45-65 Гц | |
Е849/5-Ц |
от 0 до 1 от 0 до 0,5 от 0 до 5 от 0 до 2,5 |
от 0 до 120 |
0 - плюс 1 - 0 - минус 1 - 0 |
0 - 2,5 - 5 |
RS- 232C |
100 В, 220 В 240 В, 45-65 Гц | |
Е849/6-Ц |
от 0 до 1 от 0 до 0,5 от 0 до 5 от 0 до 2,5 |
от 80 до 120 |
0 - плюс 1 - 0 |
от 4 до 20 |
RS- 232C |
от изме-ри-тельной цепи | |
Е849/7-Ц |
от 0 до 1 от 0 до 0,5 от 0 до 5 от 0 до 2,5 |
от 80 до 120 |
0 - плюс 1 - 0 - минус 1 - 0 |
- |
RS- 232C |
от изме-ри-тельной цепи | |
Е849/8-Ц |
от 0 до 1 от 0 до 0,5 от 0 до 5 от 0 до 2,5 |
от 0 до 120 |
0 - плюс 1 - 0 - минус 1 - 0 |
- |
RS- 232C |
100 В, 220 В 240 В, 45-65 Гц |
Продолжение таблицы 1
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Е849/9-Ц |
от 0 до 1 от 0 до 0,5 от 0 до 5 от 0 до 2,5 |
от 80 до 120 |
0 - плюс 1 - 0 |
от 0 до 5 |
- |
от изме-ри-тельной цепи |
Е849/10- Ц |
от 0 до 1 от 0 до 0,5 от 0 до 5 от 0 до 2,5 |
от 0 до 120 |
0 - плюс 1 - 0 |
от 0 до 5 |
- |
220 В, 240 В 45-65 Гц |
Е849/11- Ц |
от 0 до 1 от 0 до 0,5 от 0 до 5 от 0 до 2,5 |
от 80 до 120 |
0 - плюс 1 - 0 - минус 1 - 0 |
минус 5 - 0 -плюс 5 |
- |
от изме-ри-тельной цепи |
Е849/12- Ц |
от 0 до 1 от 0 до 0,5 от 0 до 5 от 0 до 2,5 |
от 0 до 120 |
0 - плюс 1 - 0 - минус 1 0 |
минус 5 - 0 -плюс 5 |
- |
220 В, 240 В 45-65 Гц |
Е849/13- Ц |
от 0 до 1 от 0 до 0,5 от 0 до 5 от 0 до 2,5 |
от 0 до 120 |
0 - плюс 1 - 0 - минус 1 - 0 |
0 - 2,5 - 5 |
- |
100 В, 220 В 240 В, 45-65 Гц |
Е849/14- Ц |
от 0 до 1 от 0 до 0,5 от 0 до 5 от 0 до 2,5 |
от 80 до 120 |
0 - плюс 1 - 0 |
от 4 до 20 |
- |
от изме-ри-тельной цепи |
Е849/15- Ц |
от 0 до 1 от 0 до 0,5 от 0 до 5 от 0 до 2,5 |
от 80 до 120 |
0 - плюс 1 - 0 |
от 0 до 5 |
RS-485 |
от изме-ри-тельной цепи |
Е849/16- Ц |
от 0 до 1 от 0 до 0,5 от 0 до 5 от 0 до 2,5 |
от 0 до 120 |
0 - плюс 1 - 0 |
от 0 до 5 |
RS-485 |
220 В, 240 В 45-65 Гц |
Е849/17- Ц |
от 0 до 1 от 0 до 0,5 от 0 до 5 от 0 до 2,5 |
от 80 до 120 |
0 - плюс 1 - 0 - минус 1 - 0 |
минус 5 - 0 -плюс 5 |
RS-485 |
от изме-ри-тельной цепи |
Е849/18- Ц |
от 0 до 1 от 0 до 0,5 от 0 до 5 от 0 до 2,5 |
от 0 до 120 |
0 - плюс 1 - 0 - минус 1 - 0 |
минус 5 - 0 -плюс 5 |
RS-485 |
220 В, 240 В 45-65 Гц |
Е849/19- Ц |
от 0 до 1 от 0 до 0,5 от 0 до 5 от 0 до 2,5 |
от 0 до 120 |
0 - плюс 1 - 0 - минус 1 - 0 |
0 - 2,5 - 5 |
RS-485 |
100 В, 220 В 240 В, 45 65 Гц |
Е849/20- Ц |
от 0 до 1 от 0 до 0,5 от 0 до 5 от 0 до 2,5 |
от 80 до 120 |
0 - плюс 1 - 0 |
от 4 до 20 |
RS-485 |
от изме-ри-тельной цепи |
Окончание таблицы 1
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Е849/21- Ц |
от 0 до 1 от 0 до 0,5 от 0 до 5 от 0 до 2,5 |
от 80 до 120 |
0 - плюс 1 - 0 |
- |
RS-485 |
от изме-ри-тельной цепи |
Е849/22- Ц |
от 0 до 1 от 0 до 0,5 от 0 до 5 от 0 до 2,5 |
от 0 до 120 |
0 - плюс 1 - 0 - минус 1 - 0 |
- |
RS-485 |
100 В, 220 В 240 В, 45-65 Гц |
Примечания к таблице 1
1 Графа «Тип, исполнение» включает: обычное, общеклиматическое (О4.1**), экспортное, предназначенное для АС исполнения.
2 Ток преобразуемого входного сигнала и напряжение питания (для ИП с дополнительным питанием) указывается при заказе.
-
3 Рабочий диапазон измерений преобразуемого напряжения от 90 до 110 В, расширенный диапазон от 80 до 120 В и от 0 до 120 В; номинальное значение напряжения измеряемой сети - 100 В, коэффициента мощности - 1,0.
4 Диапазон измерений преобразуемых входных сигналов, диапазон изменения выходного сигнала, параметры питания распространяются на каждое исполнение.
Таблица 2
Наименование и размерность влияющей величины |
Значение влияющей величины |
Пределы допускаемой дополнительной погрешности, % |
Температура окружающего воздуха, °С |
от минус 30 до плюс 60 |
± 0,5 пределов основной для Е849/1-Ц - Е849/8-Ц, Е849/15-Ц - Е849/22-Ц; ± 0,8 пределов основной для Е849/9-Ц - Е849/14-Ц на каж-дые10 °С |
Относительная влажность воздуха, % |
до 95 при 30 °С |
± 1,0 для Е849/1-Ц - Е849/8-Ц, Е849/15-Ц - Е849/22-Ц; ± 1,8 для Е849/9-Ц - Е849/14-Ц |
Внешнее однородное переменное магнитное поле, мТл |
0,5 |
± 0,5 для Е849/1-Ц - Е849/8-Ц, Е849/15-Ц - Е849/22-Ц; ± 1,0 для Е849/9-Ц - Е849/14-Ц |
Напряжение питания, В |
187.220.242 204.240.264 80.100.120 |
± 0,5 |
Сопротивление нагрузки, кОм |
от 2 до 0,0001 от 0,3 до 0,0001 |
± 0,5 |
Напряжение измеряемой цепи, В |
от 80 до 120 или от 0 до 120 |
± 0,5 |
Частота измеряемой цепи, Г ц |
от 50 (60) до 45 или до 65 |
± 0,5 |
Форма кривой тока и напряжения |
отклонение от синусоидальной под влиянием 2,3,4 или 5 гармоники, равной 30 % от первой |
± 1,0 |
Коэффициент мощности |
от минус 1 до плюс1 |
± 1,0 для Е849/1-Ц - Е849/8-Ц, Е849/15-Ц - Е849/22-Ц; ± 0,5 для Е849/9-Ц - Е849/14-Ц |
Время установления рабочего режима, мин, не более 30
Амплитуда пульсации выходного сигнала ИП не более 0,6 % верхнего предела изменения выходного сигнала
Мощность, потребляемая ИП от измерительной цепи при номинальных значениях преобразуемых входных сигналов, не превышает:
для каждой последовательной цепи 0,2 В^А;
для параллельных цепей ИП Е849/1-Ц, Е849/3-Ц, 3,5 В^А от фаз А и С
Е849/6-Ц Е849/7-Ц Е849/9-Ц Е849/11-Ц Е849/14-Ц 0,2 В\А от фазы В Е849/15-Ц, Е849/17-Ц, Е849/20-Ц, Е849/21-Ц
для параллельных цепей остальных ИП 0,2 В^А
Мощность, потребляемая от сети переменного тока 6 В^А
Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха, %, при 35 °С Температура транспортирования и хранения, °С Габаритные размеры, мм, не более
от минус 30 до плюс 60
95
от минус 60 до плюс 60
110x120x125
1,2
Масса, кг, не более
