В ИП используется принцип измерения частоты переменного тока.

ИП выполнены в едином корпусе, предназначенном для навесного монтажа на щитах и панелях с передним присоединением монтажных проводов.

ИП имеют модификации, отличия между которыми приведены в таблице 1. Каждая из модификаций имеет исполнения: обычное, общеклиматическое (О4.1^**), экспортное, предназначенное для атомных станций (АС).

Фотография общего вида представлена на рисунке 1.

Схема пломбировки от несанкционированного доступа и обозначение мест нанесения оттисков клейм и размещения наклеек приведены на рисунке 2.

Конструктивное исполнение, диапазоны измерений преобразуемых входных сигналов, их номинальные значения, диапазоны изменения выходных сигналов преобразователей приведены в таблице 1.

■----------г-

Е8 5 8 / 1 ^%^1ЬЛЬИЗМЕРИТЕР.^

Сделано в Беларуси

[Вход! =(45...55)Hz U=~1QQV [ Вых:1=(0...+5)тА Rnarp=(Q-2-3)kQ ^0,05^ПВГЛ

N°

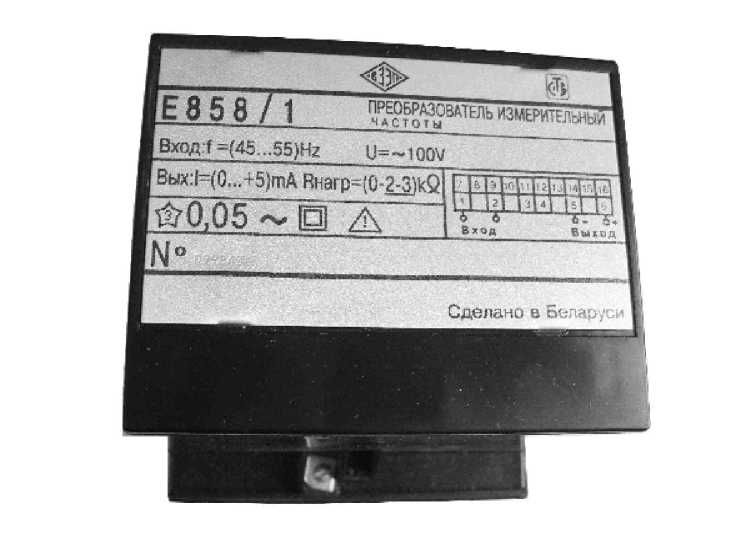

Рисунок 1 - Фотография общего вида преобразователей Е858

2 Клеймо поверителя .

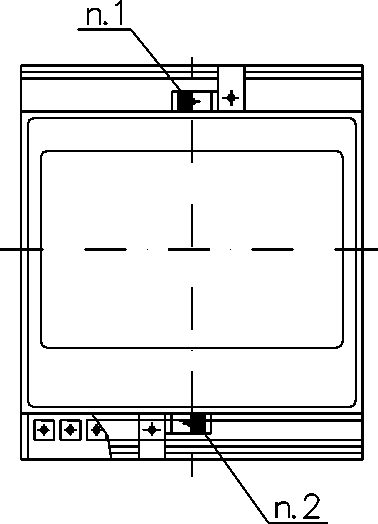

Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение мест нанесения оттисков клейм и размещения наклеек

В комплект поставки входят:

• - преобразователь (модификация по заказу потребителя);

• - руководство по эксплуатации 3ПМ.499.291 РЭ (при заказе партии допускается 1 экз., на каждые 3 преобразователя);

• - паспорт 3ПМ.499.291 ПС;

• - методика поверки МП.ВТ.122-2005;

• - коробка упаковочная.

Таблица 1

Продолжение таблицы 1

Пределы допускаемой основной приведенной погрешности ИП от нормирующего сигнала равны:

± 0,05 % - для исполнений Е858/1; Е858/6;

± 0,02 % - для всех остальных исполнений.

Нормирующее значение входного сигнала ИП равно номинальному значению измеряемой частоты.

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды, в пределах диапазона рабочих температур не превышают пределов допускаемой основной погрешности ИП;

При одновременном воздействии повышенной температуры 35 °С и влажности 95 % пределы дополнительной погрешности не превышают удвоенного предела допускаемой основной погрешности ИП;

При влиянии внешнего однородного постоянного или переменного магнитного поля, синусоидального изменяющегося во времени с частотой тока, протекающего по измерительным цепям, с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля, пределы дополнительной погрешности не превышают удвоенного предела допускаемой основной погрешности ИП;

При изменении сопротивления нагрузки в диапазонах от 2 до 0 кОм и от 0,3 до 0 кОм пределы дополнительной погрешности не превышают половины предела допускаемой основной погрешности ИП;

При изменении напряжения входного сигнала в диапазонах: от 100 до 85 или 115 В, от 220 до 187 или 253 В, от 240 до 204 или 276 В пределы дополнительной погрешности не превышают половины предела допускаемой основной погрешности ИП.

Преобразователи являются приборами без дополнительного источника питания.

Мощность, потребляемая от измерительной цепи при номинальном значении входного сигнала, 1В А не более:

Условия эксплуатации:
