Наименование

Обозначение

Количество

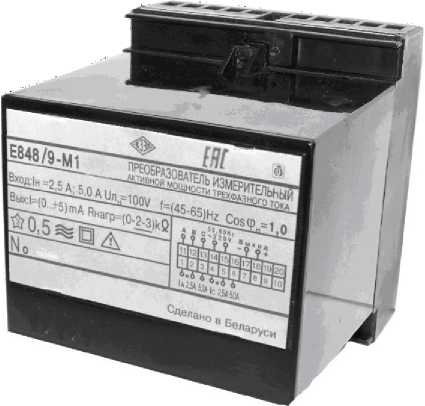

Преобразователь         измерительный

активной мощности трехфазного тока Е848-М1 (модификация по заказу)

-

1

Паспорт

-

1

Руководство по эксплуатации

3ПМ.499.322 РЭ

1*

Методика поверки

МП.ВТ.175-2007

Упаковка

-

1

* - допускается 1 экз. на 3 изделия при поставке партии в один адрес;

** - при одновременной поставке в один адрес, но не менее 1 экз. в каждый транспортный ящик.

Тип и модификация ИП

Диапазон измерения преобразуемого входного сигнала

Диапазон изменения выходного сигнала

Параметры

2)

питания

Ток (I)²⁾,

А

Напряжение (U) ,

В

Коэффициент мощности ws j, (sin j) ³⁾

Ток, мА

Напряжение,

В

1

2

3

4

5

6

7

Е848/1-М1

от 0 до

1

(от 0 до

0,5) или от 0 до

5

(от 0 до 2,5)

от 80 до

120

от 0 до +1 до 0

от 0 до 5

-

от измерительной цепи

Е848/2-М1

от 0 до -1 до

0 до +1 до 0

от -5 до

0 до +5

-

Е848/3-М1

от 0 до 120

от 0 до +1 до 0

от 0 до 5

-

220 В, 240 В, от 45 до 65 Гц

Е848/4-М1

от 0 до -1 до

0 до +1 до 0

от -5 до 0 до +5

-

Е848/5-М1

от 80 до 120

от 0 до +1 до 0

от 4 до 20

-

от измерительной цепи

Е848/6-М1

от 0 до 60

от 0 до 120

от 0 до 250

от 0 до 450

от 0 до -1 до

0 до +1 до 0

от -5 до

0 до +5

-

220 В, 240 В, от 45 до 65 Гц

Е848/7-М1

от 0 до 60

от 0 до 120

-

от -10 до 0 до +10

1

2

3

4

5

6

7

Е848/8-М1

0 - 1

(0 - 0,5) или

0 - 5

(0 - 2,5)

от 80 до 120

от 0 до +1 до 0

от 0 до 5

-

от измерительной цепи

Е848/9-М1

от 0 до 120

-

220 В, 240 В, от 45 до 65 Гц

Е848/10-М1

от 80 120

от 0 до -1 до

0 до +1 до 0

от -5 до

0 до +5

-

от измерительной цепи

Е848/11-М1

от 0 до 120

-

220 В, 240 В, от 45 до 65 Гц

Е848/12-М1

от 0 до 120

от 0 до +1 до 0

от 0 до 2,5 до 5,0

-

100 В,

220 В, 240 В, от 45 до 65 Гц

Е848/13-М1

от 80 до 120

от 4 до 20

-

от измерительной цепи

Е848/14-М1

от 0 до 120

-

220 В, 240 В, от 45 до 65 Гц

Е848/15-М1

от 0 до -1 до

0 до +1 до 0

от 4 до 12 до 20

-

Е848/16-М1

от 0 до +1 до 0

от 0 до 20

-

Е848/17-М1

от 0 до -1 до

0 до +1 до 0

от 0 до

10 до 20

-

Е848/18-М1

от 80 до 120

от 0 до +1 до 0

от 0 до 20

-

от измерительной цепи

Наименование характеристики

Значение

Нормирующее значение выходного сигнала:

- для Е848/1-М1 - Е848/4-М1, Е848/6-М1, Е848/8-М1 - Е848/12-М1, мА;

5

- для Е848/5-М1, Е848/13-М1 - Е848/18-М1, мА;

20

- для Е848/7-М1, В

10

Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала, %

±0,5

Номинальное напряжение сети, В

220 или 240

Номинальная частота сети, Гц

50 или 60

Наименование характеристики

Значение

Потребляемая мощность от измерительной цепи, В •А, не более: - для каждой последовательной цепи фазы А, В или С;

0,3

- для параллельных цепей фазы В;

0,2

- для параллельных цепи фазы А или С для модификаци:й

- Е848/1-М1, Е848/2-М1, Е848/8-М1, Е848/10-М1, Е848/13-М1, Е848/18-М1

5,0

- Е848/5- М 1;

6,0

- для параллельной цепи фазы А или С для модификаций

Е848/3-М1, Е848/4-М1, Е848/7-М1, Е848/9-М1, Е848/11-М1,

Е848/12-М1, Е848/14-М1, Е848/15-М1, Е848/16-М1, Е848/17-М1

0,2

Потребляемая мощность от дополнительной цепи питания для модификаций Е848/3-М1, Е848/4-М1, Е848/6-М1, Е848/7-М1, Е848/9-М1, Е848/11-М1, Е848/12-М1, Е848/14-М1, Е848/15-М1, Е848/16-М1, Е848/17-М1, В-А, не более

5,0

Пределы допускаемой приведенной погрешности от нормирующего значения выходного сигнала, %

± 0,5

Диапазон рабочих температур, °С

от -50 до +50

Относительная влажность при температуре +35 °С, %

от 92 до 98

Габаритные размеры (длина^хширина^хвысота), мм, не более

125^х110^х125

Масса, кг, не более

1,2

Средняя наработка на отказ, ч, не менее

50 000

Средний срок службы, лет, не менее

12

Таблица 4 - Мощность, потребляемая модификацией Е848/6-М

от измерительной цепи

Номинальное значение преобразуемого входного сигнала, В

Мощность, потребляемая от фазы А или С, ВА

Мощность, потребляемая от фазы В, ВА

50

0,2

0,3

100

0,3

0,5

220

0,6

1,0

380

1,0

1,5
