Номер по Госреестру СИ: 20984-13
20984-13 Преобразователи измерительные напряжения переменного тока
(Е855-Ц)
Назначение средства измерений:
Преобразователи измерительные напряжения переменного тока Е855-Ц (далее по тексту - преобразователи) предназначены для линейного преобразования напряжения переменного тока в унифицированный электрический сигнал силы постоянного тока, а также для передачи информации по интерфейсу RS-232С или RS-485.
Внешний вид.
Преобразователи измерительные напряжения переменного тока
Рисунок № 1
Внешний вид.
Преобразователи измерительные напряжения переменного тока
Рисунок № 2
Программное обеспечение
Идентификационные данные метрологически значимого программного обеспечения
(ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Файл программного обеспечения |
Е85ХЦ- ХХ Of DD1- 39615124.hex |
Of |
39615124 |
CRC32 |
Метрологически значимое встроенное ПО, к которому относятся программные модули, хранится в ПЗУ микроконтроллеров преобразователя и защищено от записи и считывания, в том числе по интерфейсам. ПО может быть установлено, изменено и проверено только изготовителем с использованием специальных программно-аппаратных средств.
Доступ к технологическим разъемам, находящимся внутри корпуса преобразователя, с целью преднамеренного изменения ПО невозможен без нарушения пломбы и вскрытия корпуса преобразователя.
Метрологические характеристики преобразователей нормированы с учётом влияния на них ПО.
Лист № 3 Всего листов 5 Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится фотохимическим способом на табличку на корпусе преобразователя в верхнем правом углу, а так же типографским способом на паспорт преобразователя.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным напряжения переменного тока Е855-ЦГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия».
ТУ РБ 05796073.154-2000 «Преобразователи измерительные переменного тока Е854-Ц и напряжения переменного тока Е855-Ц. Технические условия».
Изготовитель
ОАО “Витебский завод электроизмерительных приборов”, г. Витебск, Республика Беларусь.Республика Беларусь, 210630, г. Витебск, ул. Ильинского, д.18/19, телефон 8-10-375-212-376-514, факс 8-10-375-212-365-810. E-mail: vzep@vitebsk.by
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС») Москва, 119361, ул. Озерная, д. 46
Тел. (495) 437-55-77, (495) 430-57-25; Факс (495) 437-56-66, (495) 430-57-25
E-mail: 201-vm@vniims.ru
Заместитель Руководителя
Федерального агентства по техническому регулированию и метрологии
По способу преобразования относится к выпрямительным преобразователям, т.е. преобразование происходит по формуле
1вых = 1</^ивх2^ Аид.
где 1вых - выходной сигнал. мА;
К - коэффициент пропорциональности;
ивх - величина входного напряжения. В;
Auq - коэффициент преобразования напряжения.
Преобразователь выполнен с использованием специализированного
микроконтроллера. в состав которого входит 8-ми разрядный аналого-цифровым преобразователем и преобразователь цифрового кода в ШИМ. а также интегратора на операционном усилителе. Входные. выходные цепи и цепь питания гальванически развязаны.
Преобразователи выполнены в пластмассовом корпусе. предназначенном для навесного монтажа на щитах и панелях с передним присоединением монтажных приводов.
Преобразователи относятся к оборудованию. эксплуатируемому в стационарных условиях производственных помещений. вне жилых домов.
На рисунке 1 представлен внешний вид преобразователя Е855-Ц.
На рисунке 2 указана схема указания мест расположения клейма ОТК и клейма (наклейки) поверителя на преобразователе Е855-Ц.

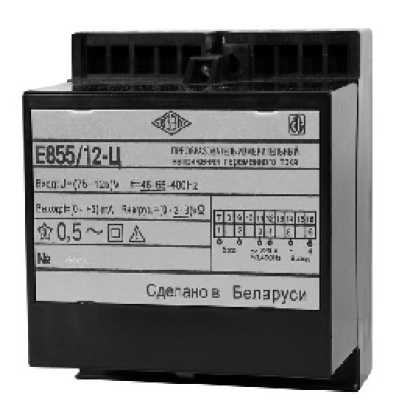

Рисунок 1 - Внешний вид преобразователя Е855-Ц

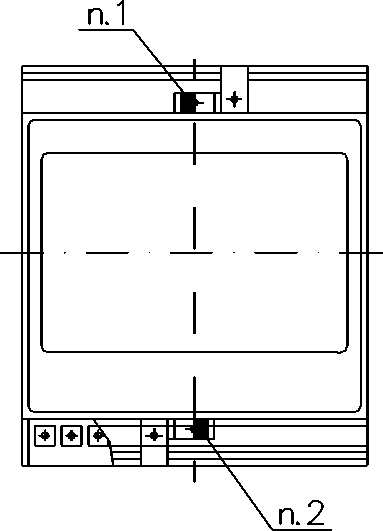

Рисунок 2 - Схема указания мест расположения клейма ОТК (1) и клейма (наклейки) поверителя (2) на преобразователе Е855-Ц
В комплект поставки входят:
-
- преобразователь;
-
- паспорт;
-
- руководство по эксплуатации;
-
- методика поверки (по запросу поверяющих организаций);
-
- коробка упаковочная;
-
- дискета с сервисными программами (по отдельному заказу).
Конструкторское исполнение |
Диапазон измерений преобразуемого входного сигнала |
Диапазон изменений выходного сигнала |
Диапазон изменения нагрузки на выходе 1, кОм | |
Напряжение, В |
Выход 1, мА |
Выход 2 | ||
Е855/1-Ц |
0 - 125 0 - 250 0 - 400 0 - 500 |
0 - 5 |
RS - 232C |
0 - 3 |
Е855/2-Ц |
75 - 125 |
0 - 5 |
RS -232C |
0 - 3 |
Е855/3-Ц |
0 - 125 0 - 250 0 - 400 0 - 500 |
4 - 20 |
RS - 232C |
0 - 0,5 |
Е855/4-Ц |
0 - 125 0 - 250 0 - 400 0 - 500 |
- |
RS - 232C |
- |
Е855/5-Ц |
75 - 125 |
- |
RS -232C |
- |
Е855/6-Ц |
0 - 125 0 - 250 0 - 400 0 - 500 |
0 - 5 |
RS - 485 |
0 - 3 |
Е855/7-Ц |
75 - 125 |
0 - 5 |
RS - 485 |
0 - 3 |
Е855/8-Ц |
0 - 125 0 - 250 0 - 400 0 - 500 |
4 - 20 |
RS - 485 |
0 - 0,5 |
Е855/9-Ц |
0 - 125 0 - 250 0 - 400 0 - 500 |
- |
RS - 485 |
- |
Е855/10-Ц |
75 - 125 |
- |
RS - 485 |
- |
Е855/11-Ц |
0 - 125 0 - 250 0 - 400 0 - 500 |
0 - 5 |
- |
0 - 3 |
Е855/12-Ц |
75 - 125 |
0 - 5 |
- |
0 - 3 |
Е855/13-Ц |
0 - 125 0 - 250 0 - 400 0 - 500 |
4 - 20 |
- |
0 - 0,5 |
Е855/14-Ц |
0 - 125 0 - 250 0 - 400 0 - 500 |
0 - 20 |
- |
0 - 0,5 |
Лист № 4 Всего листов 5
Пределы допускаемой основной приведённой погрешности ± 0,5 % от нормирующего значения выходного сигнала.
Нормирующее значение выходного сигнала - 5 мА или 20 мА.
Нормирующее значение по выходу интерфейса RS-232C или RS-485 является значение 800 единиц, которое соответствует наибольшему значению входного сигнала.
Рабочие условия применения:
-
- температура окружающего воздуха, °С....................................от минус 30 до плюс 60;
-
- относительная влажность воздуха, %....................................................до 95 при 35 °С.
Пределы допускаемой дополнительной приведенной погрешности от влияния: Температура окружающего воздуха в диапазоне от минус 30 до плюс 60 °С на каждые
10 °С, % .................................................................................................................................± 0,4;
Относительная влажность от 80 до 95 % при 35 °С, % ............................................± 0,9;
Напряжение питания от 220 до 187 или 242 В, % ....................................................± 0,25;
Сопротивление нагрузки от 2,0 до 0,0001 кОм для ИП с выходным сигналом 0 - 5 мА и от 0,3 до 0,0001 кОм для ИП с выходным сигналом 4 - 20 мА, %...............................± 0,25;
Частота измеряемой цепи от 65 до 400 Гц, % ............................................................± 1,0;
Отклонение формы кривой входного сигнала от синусоидальной до 50 %, % ± 0,5.
Параметры питания: напряжение от сети переменного тока 220 В, частота 50 Гц или 400 Гц.
Мощность, потребляемая ИП, не превышает:
1) от цепи входного сигнала - 0,5 В-А;
2) от цепи питания - 4,0 В-А.
Габаритные размеры, мм, не более ................................................................110 х120х125.
Масса, кг, не более ..........................................................................................................0,7.
Средний срок службы, лет................................................................................................12.
Средняя наработка на отказ, ч ...................................................................................25000.
