№1789 от 23.08.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28768
О внесении изменений в описание типа на преобразователи измерительные активной и реактивной мощности трехфазного тока Е849М
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Госстандарт)
ПРИКАЗ23 августа 2017 г.
1789
Москва
О внесении изменений в описание типа на преобразователи измерительные активной и реактивной мощности трехфазпого тока Е849М
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ОДО «Энерго прибор» от 03 июля 2017 г. № б/н приказываю:
-
1. Внести изменения в описание типа на преобразователи измерительные активной и реактивной мощности трехфазного тока Е849М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 7604-07, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
f
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 61DA1EQ00300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017 Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» августа 2017 г. №1789
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849М
Назначение средства измеренийПреобразователи измерительные активной и реактивной мощности трехфазного тока Е849М (далее по тексту - ИП) предназначены для линейного преобразования активной и реактивной мощности трехфазных трехпроводных цепей переменного тока в два гальванически развязанных между собой унифицированных выходных сигнала постоянного тока.
Описание средства измеренийВ ИП используется метод преобразования, построенный на основе частотноимпульсной и амплитудной модуляции.
ИП выполнены в корпусе, предназначенном для навесного монтажа на щитах и панелях или на DIN-рейку с передним присоединением монтажных проводов.
ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.
Функция преобразования для активной мощности:
Р = Uab-Ia-coscpuab,ia+Ucb'Ic‘COS<pucb,ic (1)
Функция преобразования для реактивной мощности:
Q=^3/3- (Uab- (2Ic+Ia) cos(puAB,2ic+iA+Ubc- (2Ia+Ic) -coscpuBC,2iA+ic) (2)
где: Uab.Ucb -линейные (междуфазные) напряжения;
Ia, Ic - фазные токи;
(puAB.iA, (рисв,1с - сдвиг фаз между соответствующим линейным напряжением и фазным током;
<pUAB,2ic+ ia, (ривс,21А+1с - сдвиг фаз между соответствующим линейным напряжением и суммарным током.
ИП применяют для контроля параметров электрических сетей и установок, для комплексной автоматизации объектов электроэнергетики, в автоматизированных системах управления технологическими процессами энергоемких объектов различных отраслей промышл ен н ости.
ИП имеют 15 модификаций, отличающиеся диапазоном преобразования входного сигнала, его номинальным значением, диапазоном изменения выходного сигнала, параметрами питания, которые приведены в таблице 1.

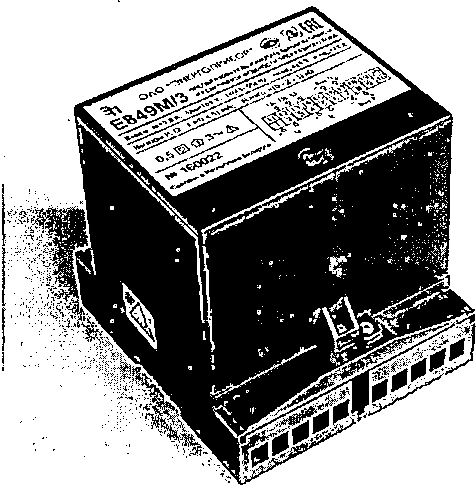

Фотография общего вида ИП Е849М приведена на рисунке 1.

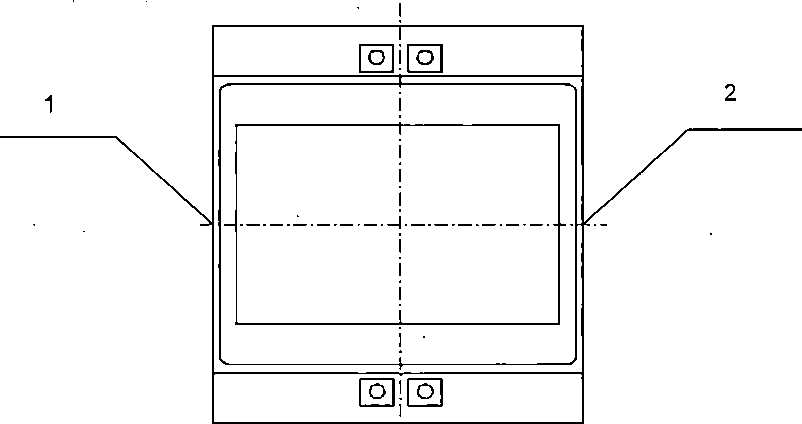

Стык основания и корпуса пломбируется пломбировочными наклейками, обеспечивающими защиту от несанкционированного доступа. Схема пломбирования приведена на рисунке 2.
Рисунок 1 - Общий вид ИП
-
1 - место наклейки штампа ОТК,
-
2 - место наклейки штампа поверителя.
Рисунок 2 - Схема пломбирования от несанкционированного доступа преобразователя измерительного активной и реактивной мощности трехфазного тока Е849М
Программное обеспечениеотсутствует.
Метрологические и технические характеристикиМетрологические характеристики приведены в таблицах 1 и 2.
Таблица 1
|
Тип, модификация ИП |
Преобразуемые входные сигналы |
Диапазон изменения выходного сигнала (1вых), мА |
Параметры питания | |||||
|
диапазон измерений тока, напряжения, коэф.мощности |
номинальное значение диапазон измерений тока, напряжения, коэф.мощности | |||||||
|
1а, 1с, А |
Пав, Ubc, Uca,B |
coscp (sin<p) |
1н,А |
и„, В |
СОЗСрц (sin<₽„) | |||
|
Е849М/1, Е849М/7 |
от 0 до 0,5 или от 0 до1,0 или от 0 до 2,5 или от 0 до 5,0 |
от 80 до 120 |
от 0 до 1 |
0,5 или 1,0 или 2,5 или 5,0 |
100 |
1,0 |
от 0 до 5 |
Измерительная цепь |
|
Е849М/2, Е849М/8 |
от 0 до 120 или от 0 до 450 |
от 0 до 1 |
100 или 380 |
220 В 50 Гц | ||||
|
Е849М/3, Е849М/9 |
от 80 до 120 |
от -1 до 0 до 1 |
100 |
±1,0 |
от -5 до 0 до 5 |
Измерительная цепь | ||
|
Е849М/4, Е849М/10 |
от 0 до120 или от 0 до 450 |
от -1 до 0 до 1 |
100 или 380 |
220 В 50 Гц | ||||
|
Е849М/5, Е849М/11 |
от 0 до 2,5 до 5 |
100В* или 220В, 50 Гц | ||||||
|
Е849М/6, Е849М/12 |
от 80 до 120 |
от 0 ДО 1 |
100 |
1,0 . |
от 4 до 20 |
Измерительная цепь | ||
|
Е849М/13 |
от 0 до 120 или от 0 до 450 |
100 . или 380 |
220 В 50 Гц | |||||
|
Е849М/14 |
от 80 до 120 |
от -1 до Одо 1 |
100 |
±1,0 |
от 4 до 12 до 20 |
Измерительная цепь | ||
|
Е849М/15 |
от 0 до 120 или от 0 до 450 |
.100 или 380 |
220 В 50 Гц | |||||
* ИП с напряжением питания 100 В выпускаются для питания от трансформаторов напряжения по ГОСТ 1983.
Таблица 2
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Нормирующее значение выходного сигнала, мА
|
5 20 |
|
Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала, %
с Е849М/13 -по Е849М/15
|
+0,5 ±1,0 |
|
Диапазон изменения сопротивления нагрузки, кОм
|
от 0 до 3 от 0 до 0,5 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением сопротивления нагрузки, %
|
±0,25 |
|
Диапазон рабочих температур,°C |
от -30 до +60 |
|
Пределы допускаемой-дополнительной погрешности в рабочем диапазоне температур на каждые 10°С, % |
±0,4 |
|
Пределы допускаемой дополнительной погрешности при относительной влажности до 95 °/о при +35 °C |
±1,0 |
|
Пределы допускаемой дополнительной погрешности, вызванной влиянием внешнего однородного переменного магнитного поля, синусоидально изменяющегося во времени с частотой, одинаковой с частотой тока, протекающего по измерительным цепям преобразователя, с магнитной индукцией 0,5 мТл, % |
±0,5 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания от нормального значения (таблица 1) в пределах от 187 до 242 В для ИП с питающим напряжением 220 В или от 80 до 120 В для ИП с питающим напряжением 100 В, % |
±0,25 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения цепи входного сигнала от номинального до любого значения, %
|
±0,5 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением частоты входного сигнала в диапазоне от 45 до 55 Гц (при номинальном значении частоты 50 Гц) и в диапазоне от 45 до 65 Гц (при номинальном значении частоты 60 Гц), % . |
±0,25 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Пределы допускаемой дополнительной погрешности, вызванной отклонением формы кривой входного сигнала от синусоидальной под влиянием 2-й, 3-й, 4-й или 5-й гармоники, равной 30 % от первой, % |
±0,5 |
|
Пределы допускаемой дополнительной погрешности, вызванной отклонением коэффициента мощности от нормального значения до 0, % |
±0,5 |
|
Пульсация (двойная амплитуда) выходных сигналов ИП от нормирующего значения выходных сигналов, %, не более |
0,6 |
Основные технические характеристики ИП приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима после включения (при этом по истечении 1 минуты после включения ИП его погрешность не превышает удвоенного значения предела основной погрешности), мин., не более |
30 |
|
Время установления выходных сигналов ИП при скачкообразном изменении входного тока от нулевого значения до половины номинального при номинальном значении напряжения, с, не более |
0,5 |
|
Мощность, потребляемая ИП от измерительной цепи входного сигнала при номинальных значениях преобразуемых входных сигналов, В-А, не более -для каждой последовательной цепи; - для параллельных цепей модификаций Е849М/1, Е849М/3, Е849М/6, Е849М/7, Е849М/9, Е849М/12, Е849М/14:
|
0,2 3,5 0,2 3,5 0,2 |
|
Мощность, потребляемая от источника питания, В-А, не более |
6 |
|
Габаритные размеры ИП, мм, не более |
110x120x125 |
|
Масса ИП, кг, не более |
1,0 |
|
Средняя наработка на отказ, ч, не менее |
75 000 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа наносится на табличку, прикрепленную к крышке корпуса, фотохимическим методом, на эксплуатационную документацию типографским способом.
Комплектность средства измеренийТаблица 4
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
ИП (модификация по заказу) |
- |
1 |
|
Паспорт |
- |
1 |
|
Руководство по эксплуатации |
- |
1’ |
|
Методика поверки |
МП.ВТ. 153-2005 |
г |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Коробка упаковочная |
- |
1 |
|
* - допускается поставлять 1 экз. на три изделия | ||
осуществляется по документу МП.ВТ. 153-2006 «Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849М. Методика поверки», согласованным РУП «Витебский ЦСМС» 28.06.2006 г.
Основные средства поверки:
установка трехфазная для поверки приборов переменного тока У1134 (регистрационный номер в Федеральном информационном фонде 4511-74);
установка для поверки приборов на постоянном и переменном токе У300 (регистрационный номер в Федеральном информационном фонде 2721-71);
ваттметр Д50561 (регистрационный номер в Федеральном информационном фонде 5923-77);
вольтметр Д50552 (регистрационный номер в Федеральном информационном фонде 5922-77);
магазин сопротивлений РЗЗ (регистрационный номер в Федеральном информационном фонде 1321-60);
катушка сопротивления образцовая Р331 на 100 Ом (регистрационный номер в Федеральном информационном фонде 1162-58);
прибор комбинированный Щ301-1 (регистрационный номер в Федеральном информационном фонде 8638-82).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки представляет собой наклейку штампа поверителя, пломбирующую стык основания и крышки ИП, и обеспечивающую совместно с наклейкой штампа ОТК защиту от несанкционированного доступа внутрь корпуса.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным активной и реактивной мощности трехфазного тока Е849М
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
ТУ РБ 28855861.001-96 Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849М. Технические условия
ИзготовительОбщество с дополнительной ответственностью «Энергоприбор»
(ОДО «Энергоприбор»)
Республика Беларусь, 210033, г. Витебск, ул. Чапаева, д.32
Факс: 10 375 (212) 55-01-24
E-mail: contact@enpribor.by
Веб-сайт: www.enpribor.by
Испытательный центрЭкспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: 8 (495) 437-55-77 .
Факс: 8 (495) 437-56-66
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
